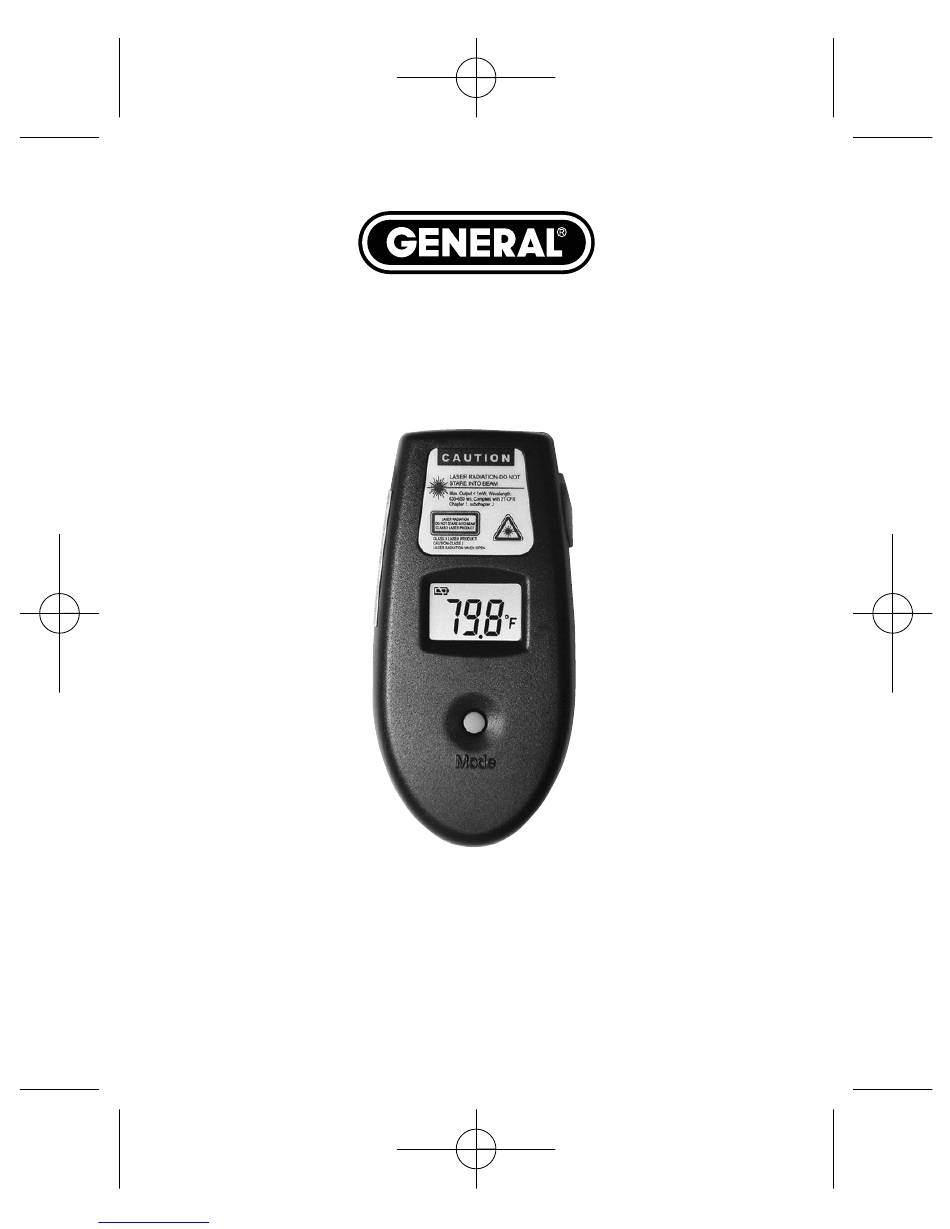

- Page 1 IRT203 Manual-FINALrev-001208 2/12/08 3:36 PM IRT203 USER’S MANUAL Infrared Thermometer with Laser...
- Page 2 IRT203 Manual-FINALrev-001208 2/12/08 3:36 PM The thermometer is a non-contact infrared thermometer. Simply aim the thermometer at the target and press the ‘Scan key’ to display the surface temperature. LASER INFORMATION: (FOR MODELS WITH LASER ONLY) By partially pressing the ‘Scan key’, the device will begin to measure the temperature of the target.
- Page 3 IRT203 Manual-FINALrev-001208 2/12/08 3:36 PM MINIMUM OR MAXIMUM MODE To utilize the thermometer’s minimum or maximum mode, firstly turn the instrument on by pressing the ‘Scan key’, then press the ‘Mode key’ once for minimum or twice for maximum function. The ‘MIN’ or ‘MAX’...
- Page 4 IRT203 Manual-FINALrev-001208 2/12/08 3:36 PM LCD ERROR MESSAGES The thermometer incorporates visual diagnostic messages as follows: ‘Hi’ or ’Lo’ is displayed when the temperature being measured is outside of the range of the instrument, ‘Hi’ when higher than +250°C (482°F) and ‘Lo’...
- Page 5 IRT203 Manual-FINALrev-001208 2/12/08 3:36 PM The thermometer incorporates visual low battery indication (for the lower battery) as follows: ‘Battery OK’: ‘Battery Low’: battery ‘Battery Exhausted’: measurements needs to be replaced, measurements are possible measurements are not possible are possible BATTERY REPLACEMENT When the ‘Low Battery’...
- Page 6 IRT203 Manual-FINALrev-001208 2/12/08 3:36 PM SPECIFICATIONS Measurement Range: -67º to 482°F (-55° to 250°C) Operating Range: 32° to 122°F (0° to 50°C) Accuracy (Tobj=15-35°C,Tamb=25°C): +/-1.0°C (1.8°F) Accuracy (Tobj=-33~250ºC, Tamb=23±3ºC): ±2% of reading or 2°C (4°F) whichever is greater Resolution (-9.9º~199.9°C): 0.1°C / 0.1°F (switchable)
- Page 7 IRT203 Manual-FINALrev-001208 2/12/08 3:36 PM IRT203 MODE D’EMPLOI Thermomètre infrarouge à laser Ce thermomètre est un appareil infrarouge sans contact. Il suffit de pointer le thermomètre sur la cible et d'appuyer sur le bouton « Scan » pour afficher la température de la surface.
- Page 8 IRT203 Manual-FINALrev-001208 2/12/08 3:36 PM MODE °C OU °F Pour passer de °C à °F ou de °F à °C, appuyer d'abord sur le bouton « Scan » pour mettre l'appareil en marche, puis quatre fois sur le bouton « Mode » pour faire clignoter le symbole °C ou °F et appuyer sur le bouton «...
- Page 9 IRT203 Manual-FINALrev-001208 2/12/08 3:36 PM sur le bouton « Mode » pour accéder à la fonction d'émissivité. 95E clignote à l'écran, appuyer alors sur le bouton « Scan » pour régler la valeur d'émissivité, puis sur le bouton « Mode » pour quitter l'écran de réglage.
- Page 10 IRT203 Manual-FINALrev-001208 2/12/08 3:36 PM PILES Le thermomètre comporte deux piles distinctes. La pile du côté de la sortie du faisceau laser sert uniquement au fonctionnement du laser. L'autre pile est utilisée pour les mesures de température. Le thermomètre est capable de mesurer correctement la température, même sans la pile laser.
- Page 11 IRT203 Manual-FINALrev-001208 2/12/08 3:36 PM CARACTÉRISTIQUES TECHNIQUES Plage de mesure : -55º à 250°C (-67º à 482°F) Plage d'exploitation : 0º à 50°C (32º à 122°F) Précision (Tobj=15-35°C,Tamb=25°C) : +/-1,0°C (1,8°F) Précision (Tobj=-33~250ºC, Tamb=23±3ºC) : ±2% de la mesure ou, au minimum, 2°C (4°F) Résolution (-9,9º~199,9°C) : 0,1°C / 0,1°F (commutable)
- Page 12 IRT203 Manual-FINALrev-001208 2/12/08 3:36 PM IRT203 MANUAL DEL PROPIETARIO Termómetro infrarrojo con láser Este termómetro infrarrojo mide temperaturas sin contacto. Simplemente apunte el termómetro al objetivo y oprima la tecla ‘Scan’ para indicar la temperatura superficial. INFORMACIÓN SOBRE EL LÁSER: (SOLAMENTE PARA MODELOS CON LÁSER)
- Page 13 IRT203 Manual-FINALrev-001208 2/12/08 3:36 PM MODO MÍNIMO O MÁXIMO Para utilizar los modos mínimo o máximo del termómetro, primero encienda el instrumento oprimiendo la tecla ‘Scan’, y luego oprima la tecla ‘Mode’ una vez para mínimo o dos veces para máximo. El icono ‘MIN’...
- Page 14 IRT203 Manual-FINALrev-001208 2/12/08 3:36 PM MENSAJES DE ERROR LCD El termómetro emplea los siguientes mensajes de diagnóstico visual: Indica ‘Hi’ o ’Lo’ cuando la temperatura medida queda fuera del rango del instrumento; ‘Hi’ cuando sea mayor a +250°C (482°F) y ‘Lo’ cuando sea menor a –55°C (-67°F).
- Page 15 IRT203 Manual-FINALrev-001208 2/12/08 3:36 PM El termómetro incorpora una indicación visual de pila baja (para la pila con menos carga) según se indica a continuación: ‘Pila cargada’: ‘Pila baja’: Hay que ‘Pila descargada’: Se pueden reemplazar la pila; se No se pueden...
- Page 16 PHONE (212) 431 - 6100 FAX (212) 431 - 6499 TOLL FREE (800) 697-8665 e-mail: sales@generaltools.com www.generaltools.com IRT203 User’s Manual Specifications subject to change without notice ©2008 GENERAL TOOLS & INSTRUMENTS ™ NOTICE - WE ARE NOT RESPONSIBLE FOR TYPOGRAPHICAL ERRORS. MAN#IRT203 2/08...
