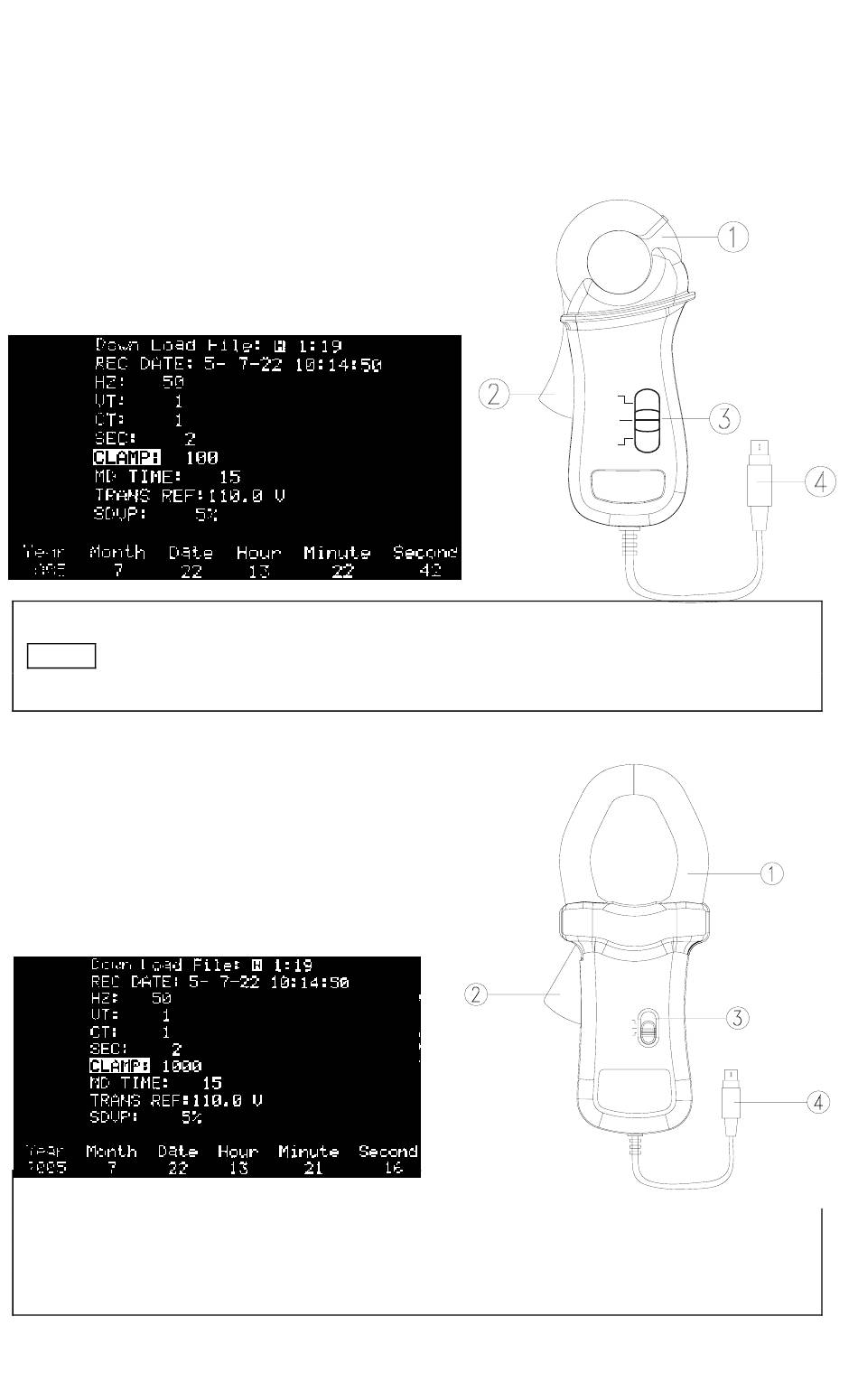

Sonde de courant (100 A)
AVERTISSEMENT : Toutes les sondes de courant connectées à l'instrument
doivent être de modèle et de gamme identiques. Tout mélange de modèles et
sélection de gammes différentes produiront des mesures incorrectes.
1.
Mâchoires
2.
Gâchette
3.
Sélecteur de gammes
4.
Mini connecteur DIN à 6 broches
REMARQUE : Pour choisir la sonde de courant de 100 A, appuyez sur le bouton
SETUP pour sélectionner CLAMP. Lorsque le CLAMP est en vidéo inverse, appuyez
sur le bouton ▲ ou ▼ pour sélectionner 100.
Sonde de courant (1 000 A)
1.
Mâchoires
2.
Gâchette
3.
Sélecteur de gammes
4.
Mini connecteur DIN à 6 broches
REMARQUE : Pour sélectionner la sonde
de courant de 1 000 A, appuyez sur le bouton SETUP pour sélectionner CLAMP.
Lorsque le CLAMP est en vidéo inverse, appuyez sur le bouton ▲ ou ▼ pour
sélectionner 1 000.
8
100A
100A
(HARMON)
100A
(POWER)
60A
10A
(HARMON)
10A
1A
1A
1000A
100A
10A
PQ3350 V5.2 11/10
