Systèmes déséquilibrés
En cas de différence entre les valeurs et les chiffres ci-dessus, un déséquilibre du système
d'alimentation peut en être la cause. La magnitude des différences peut servir comme
indication d'un déséquilibre du système d'alimentation. Plus la différence est grande, plus le
déséquilibre du système est grand.
Système de charge triphasé équilibré et déséquilibré (3P3W ou
3P4W)

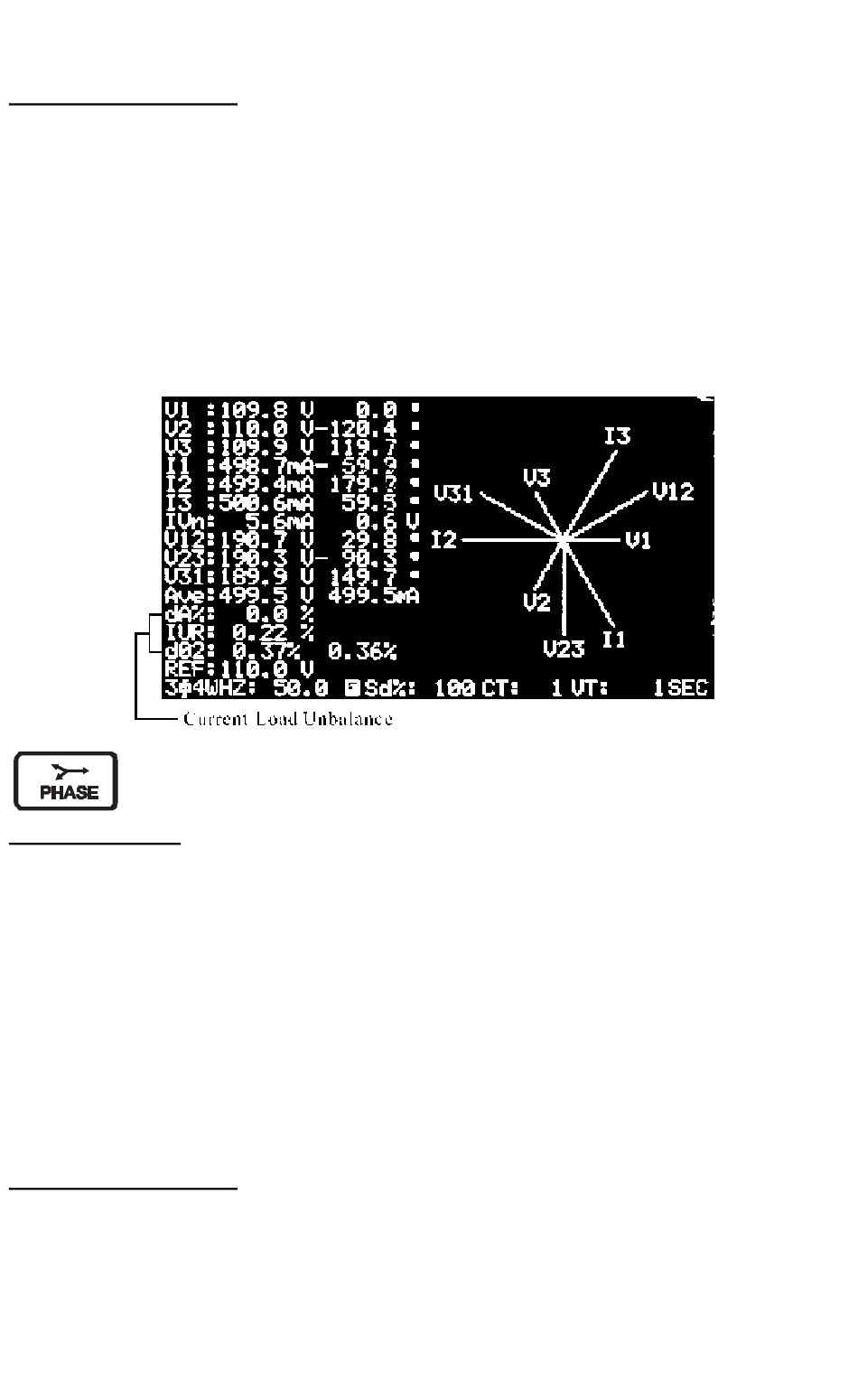

Afin de vérifier si le courant d'un système est équilibré, appuyez deux fois
sur ce bouton pour afficher le diagramme de phase avec l'IUR.
Système équilibré
Lorsqu'un système de charge triphasé est équilibré, les paramètres doivent se présenter
comme suit :
I1 = I2 = I3
L'angle de phase de I2 et I1 (I2 ± I1) = ± 120
Les angles de phase de I3 et I2 (I3 ± I2) = ± 120
In (courant du neutre) = 0 A
IUR = 0 %
d0 % = 0 %
d2% = 0 %
Systèmes déséquilibrés
En cas de différence entre les valeurs et les chiffres ci-dessus, un déséquilibre du système
de charge peut en être la cause. La magnitude de la différence peut servir comme indication
d'un déséquilibre du système d'alimentation. Plus la différence est grande, plus le
déséquilibre de la charge est grand.
