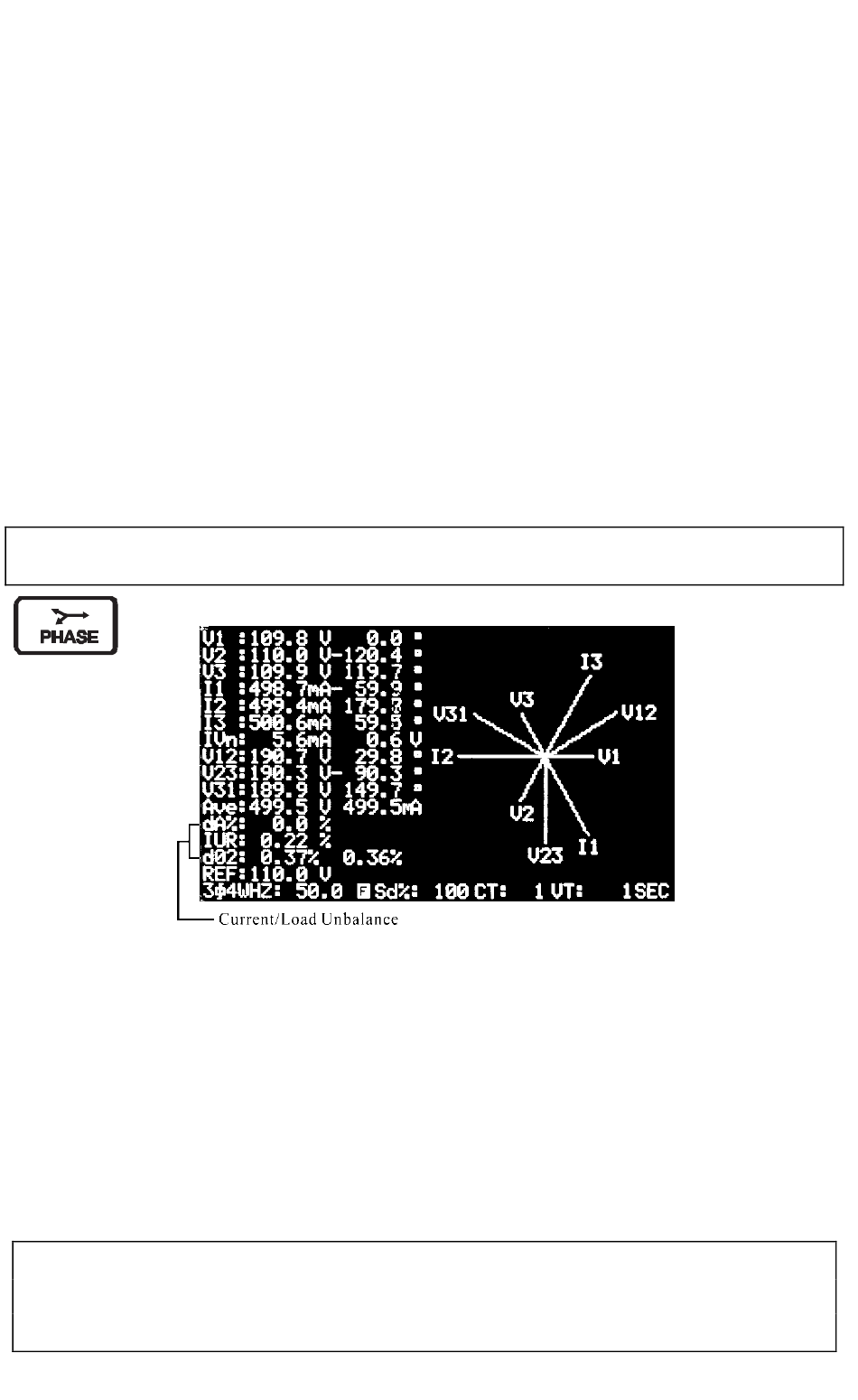

V1, V2, V3, I1, I2, I3, V12, V23 et V31 s'affichent sous forme de vecteur graphique.
V1, V2, V3 : Tensions de phase sous forme de phase par rapport à V1
I1, I2, I3 : Courant linéaire sous forme de phase par rapport à V1.
IVn : Calcul de la tension et du courant du neutre par rapport à la masse.
V12, V23, V31 : Tension linéaire sous forme de phase par rapport à V1.
Ave : Moyenne de la tension linéaire V12, V23 etV31 et du courant linéaire I1, I2 et I3
dV% : Valeur historique maximale en % de (Max (V1, V2, V3) – Min (V1, V2, V3)) / Min (V1,
V2, V3) * 100 %
VUR : Tension (Rapport déséquilibré)
d02 : Le premier chiffre représente le rapport déséquilibré de la tension homopolaire en %
(d0) ; le second chiffre représente le rapport déséquilibré de tension inverse en % (d2).
Lorsque VUR s'affiche avant d02, d02 représente les rapports déséquilibrés de la tension
homopolaire et inverse.
REF : tension nominale pour référence dans le cadre de la détection des transitoires
Sd% : seuil en % pour la détection des transitoires par rapport à la tension nominale (REF).
REMARQUE : La phase est représentée uniquement lorsque la lecture dépasse 200
comptes. Lorsque V est égal à zéro, la phase du courant ne sera pas illustrée.
Appuyez sur ce bouton pour modifier l'affichage de VUR à IUR
dA% : Valeur historique maximale en % de (Max (I1, I2, I3) – Min (I1, I2, I3)) / Min (I1, I2, I3) *
100 %
IUR : Rapport de déséquilibre du courant
d02 : Le premier chiffre représente le rapport déséquilibré du courant homopolaire en % (d0) ;
le second chiffre représente le rapport déséquilibré du courant inverse en % (d2). Lorsque
IUR s'affiche avant d02, d02 représente les rapports déséquilibré du courant homopolaire (d0)
et inverse (d2).
REF : tension nominale pour référence dans le cadre de la détection des transitoires
Sd% : seuil en % pour la détection des transitoires par rapport à la tension nominale (REF).
REMARQUE : Lorsque la tension de L1, L2 et L3 n'est pas connectée dans la bonne
séquence, l'analyseur affiche L1-3-2 dans le coin supérieur droit, et émet un signal
sonore pour avertir que la séquence de phase est incorrecte.
