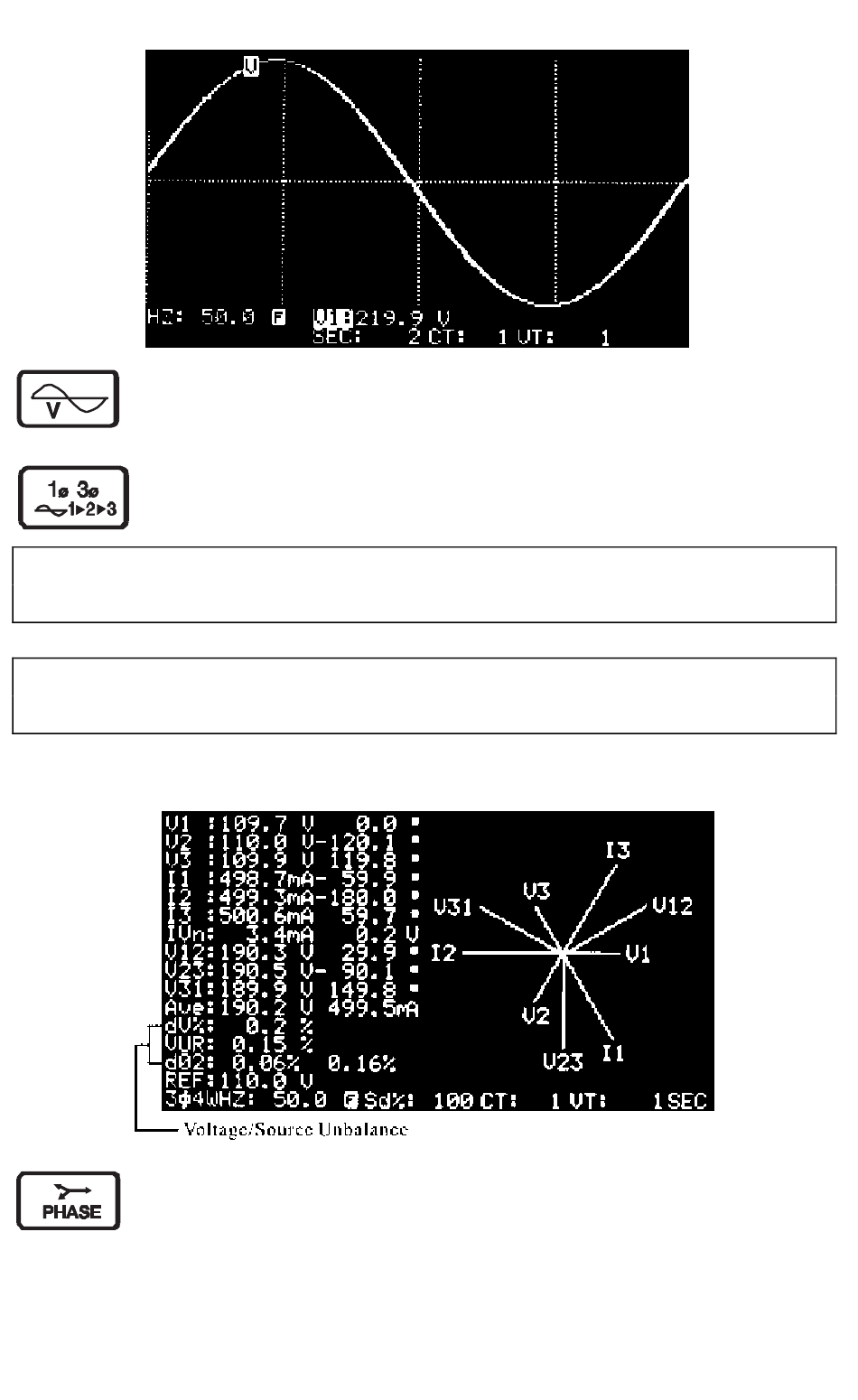

Forme d'onde de tension uniquement
Appuyez sur ce bouton pour afficher la forme d'onde de tension uniquement.
La valeur true RMS (efficace vraie) de la tension s'affiche dans la partie
inférieure de l'écran LCD.
Appuyez sur ce bouton pour sélectionner V1, V2 ou V3.
REMARQUE : Le point de déclenchement est le point de croisement zéro de V1 pour V2
et V3.
REMARQUE : En mode d'affichage de forme d'onde, une période/cycle de 1 024 points
de données s'affiche.
Diagramme de phase graphique
Appuyez sur ce bouton pour afficher le diagramme de phase.
Les signaux de tension et de courant s'affichent sous forme de phase (magnitude, angle).
V1 est la référence. L'angle V1 est toujours de 0 degré.
Les angles de phase de V2, V3, I1, I2 et I3 s'affichent par rapport à V1.
21
PQ3350 V5.2 11/10
