Description du panneau
1. Borne d'entrée de la ligne neutre (Tension)
2. Bornes d'entrée de tension pour chaque phase (V1, V2, V3)
3. Entrée externe de courant DC (L'adaptateur de courant AC doit être isolé à 600 V)
4. Bornes d'entrée de courant pour chaque phase (I1, I2, I3)
5. Ecran LCD
6. Indication des emplacements où lSEC., CT, VT et SETUP s'affichent sur l'écran LCD.

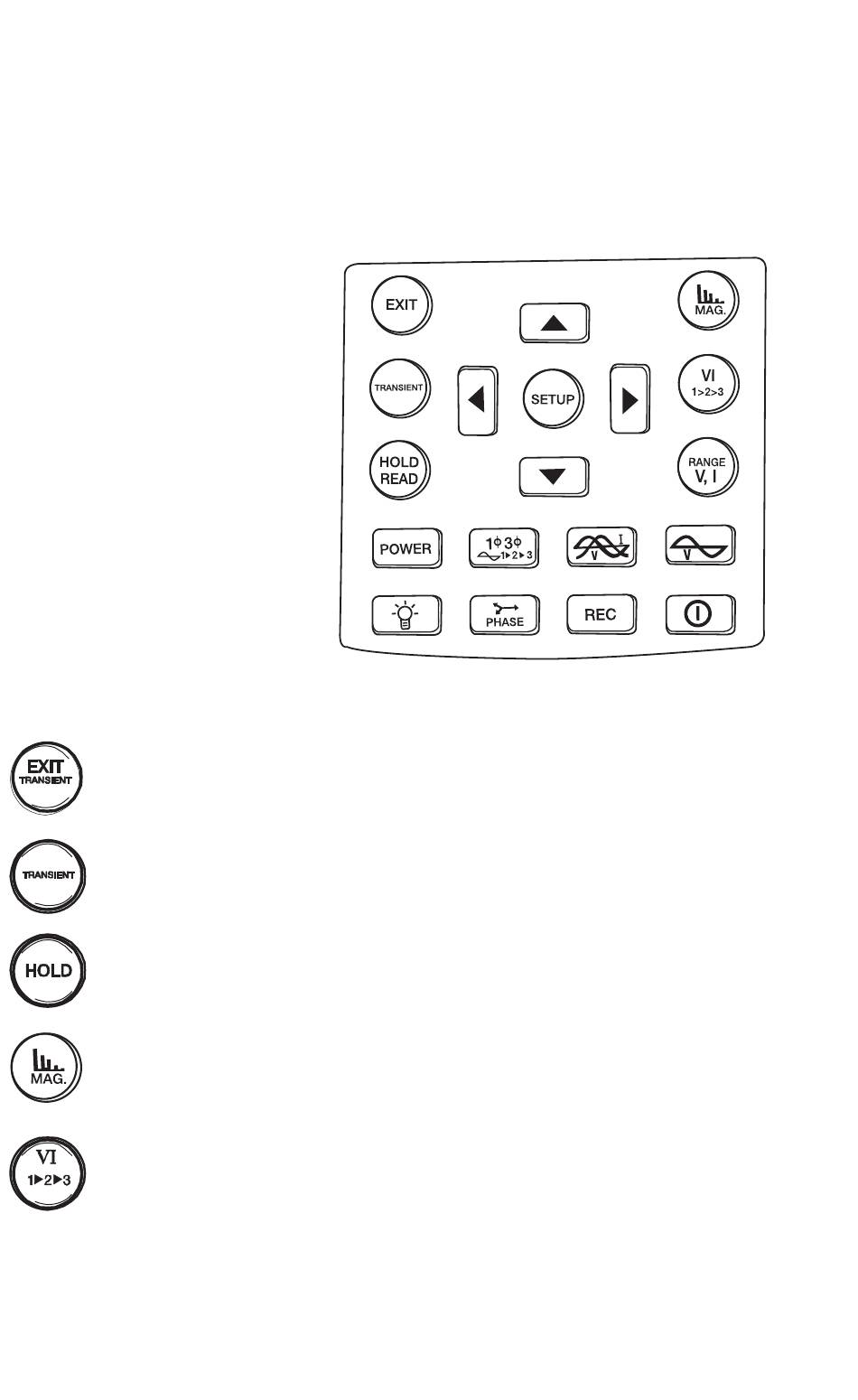

7. Boutons
8. Fenêtre RS-232C
9. Fixation du support
10. Support
11. Couvercle du compartiment à piles
12. Compartiment à piles
Appuyez sur ce bouton pour quitter le mode de détection des transitoires. Sert
également à quitter le menu SETUP
Appuyez sur ce bouton pour effectuer la détection des transitoires.
Appuyez sur ce bouton pour maintenir les données affichées sur l'écran LCD ;
appuyez à nouveau pour reprendre l'utilisation.
Appuyez sur ce bouton pour commencer la mesure des harmoniques en
magnitude.
Appuyez sur ce bouton pour sélectionner V1, I1, V2, I2, V3 ou I3 pour l'analyse
des harmoniques
6
PQ3350 V5.2 11/10
