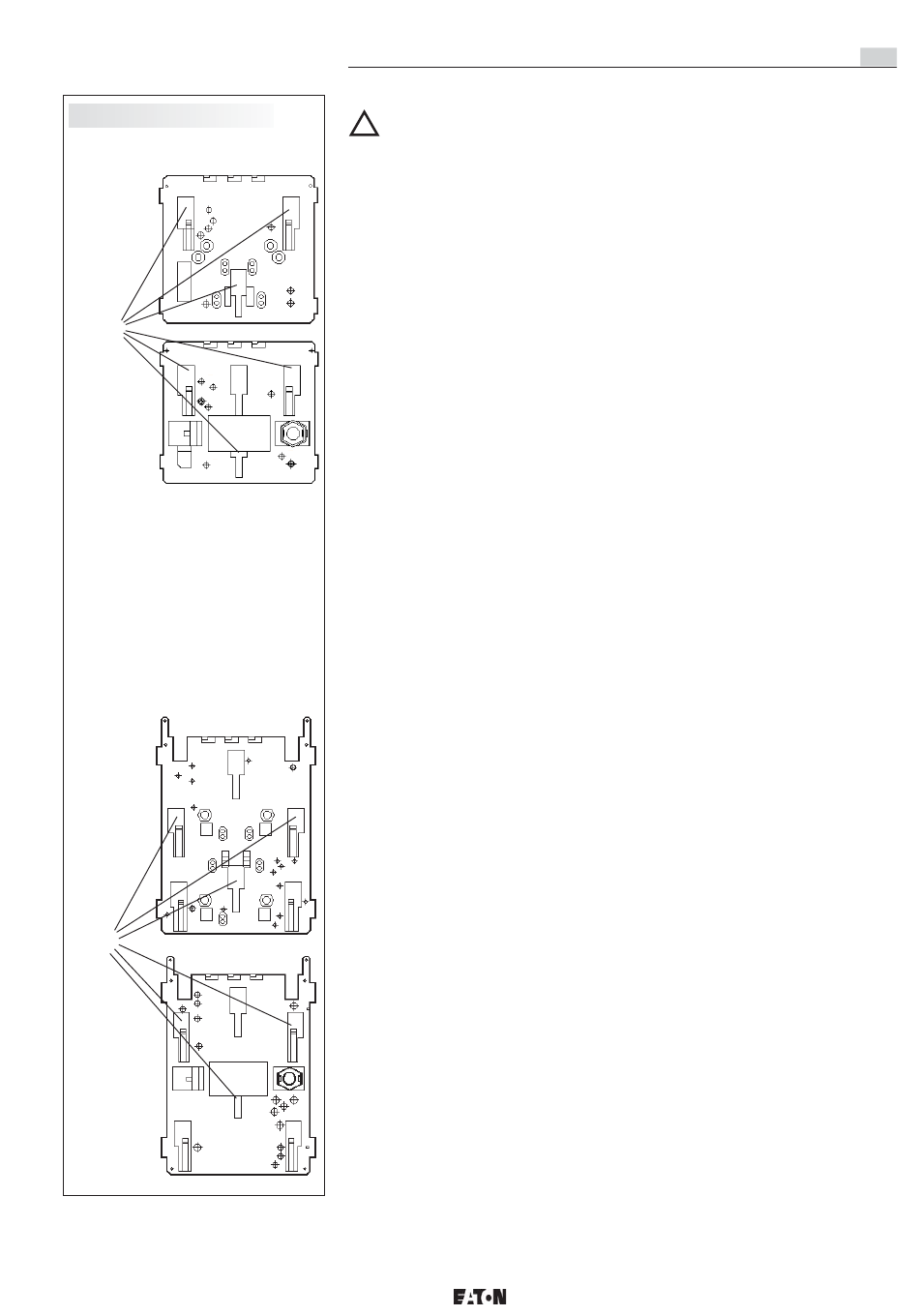

Fig. 4
Porte-appareils taille 1 pour GHG 791 01
pour
fixation
au mur et
à la rainure
de grille
B
pour
fixation
au tube
Porte-appareils taille 2 pour GHG 791 02
pour
fixation
au mur et
à la rainure
de grille
B
pour
fixation
au tube
Boites de bornes GHG 791 01 et GHG 791 02
pour atmosphères explosives
6.1

Montage

X
Moins -20 ° C température ambiante
ATEX - IEC
admissible:
La boîte de boîte de raccordement type
GHG791.01 a été testée pour une résistance
aux impacts de 4 J, et devra donc être installée
de manière à être protégée contre les risques
mécaniques plus élevés.
Le montage de la boite de bornes peut se faire
sans ouvrir l'enveloppe.
En cas de montage direct sur un mur, les boîtes
de bornes ne doivent reposer que sur les points
de fixation prévus.
La vis choisie doit être en rapport avec le trou
de fixation (voir plan coté) et elle ne doit pas
endommager le trou (par ex. emploi d'une
rondelle).
Si les entrées de câbles sont utilisés par le
haut, monter uniquement dans des locaux secs
ou par attachement à l'abri de l'humidité.
La boite de bornes doit être fixé en diagonale
avec au moins 2 vis.
Si les vis sont forcées, il est possible que
l'appareil soit endommagé.
La boite de bornes convient à un montage sur
les plaques de montage
EATON / COOPER CROUSE-HINDS taille 1+2,
avec vis autotaraudeuses (voir fig. 2, endroit de
fixation "B").
Les instructions pour le montage devront
être respectées.
6.2 Ouverture du dispositif /
Raccordement électrique
Le raccordement électrique du dispositif doit
être éffectué uniquement par une personne
qualifiée (CEI/EN 60079-14).
Avant ouverture des boitiers, on s'assurera
de la mise hors tension et de la prise de
mesures de sécurité.
L'isolation doit couvrir le conducteur jusqu'à
la borne. Le conducteur lui-même ne doit
pas être endommagé.
En tenant compte des règlements respectifs,
les conducteurs dûment dénudés des câbles
sont raccordés.
Les sections minimales et maximales
admissibles des conducteurs doivent être
respectées (voir caractéristiques techniques).
Toutes les vis et/ou écrous des bornes de
connexion, ainsi que celles des bornes non
utilisées, doivent être serrées à fond.
Afin de maintenir le mode de protection, la
connexion des conducteurs doit se faire très
soigneusement.
Les bornes sont prévues pour le raccordement
de conducteurs en cuivre.
En cas d'utilisation des câbles de connexion
multifilaires ou à fils de faible diamètre, les
extrémités des conducteurs doivent être traités
selon la réglementation nationale et internatio-
nale en vigueur (par ex. emploi des embouts).
Les valeurs de charge électrique du tableau
qui se trouve sur la face interne du cou-
vercle, doivent être respectées.
En cas d'équipement mixte Ex-e/Ex-i, les
espaces minimums requis doivent être
respectés (voir p.e. CEI/EN 60079-11).
On s'assurera qu'il n'y a aucun reste de
tension dans les circuits à sécurité intrin-
sèque lorsque l'appareil est ouvert.
Les instructions pour le montage du matériel
électrique à sécurité intrinsèque doivent être
respectées.
Il faut assurer que la capacitance et l'inductance
extérieures admissibles pour le circuit
spécifique à sécurité intrinsèque ne soient pas
dépassées.
6.3 Entrées de câble (KLE) /
Bouchons de fermeture
Généralement, seuls des bouchons de
fermeture et des entrées de câble certifiés
doivent être utilisés.
Pour des câbles flexibles il faudra utiliser des
presse-étoupes en forme de trompette ou
d'autres entrées appropriées avec décharge
de traction supplémentaire.
Les directives pour le montage qui s'ap-
pliquent aux entrées de câble utilisées,
doivent être respectées.
Lorsque des entrées de câble avec un indice
de protection IP inférieur à celui de la boite
de bornes sont employées (voir page 11),
l'indice de protection IP de l'ensemble sera
réduit.
Des ouvertures d'entrée non utilisées doivent
être fermées avec un bouchon fileté/bouchon
de fermeture certifié pour établir l'indice de
protection minimum.
Lors du montage des entrées de câble il faudra
veiller à ce que des garnitures d'étanchéité
correspondant au diamètre du câble soient
utilisées.
En cas de garnitures qui doivent être coupées
sur mesure, il faudra faire attention à ce que la
garniture soit adaptée au diamètre du câble.
