4 Données techniques
Table 1 . Données techniques
Alimentation (type)
Consommation électrique
Connecteurs pour câble de type
Température ambiante admissible Entre 0 °C et +35 °C
Température de stockage
Indice de protection
Type de boîtier
Dimensions
214

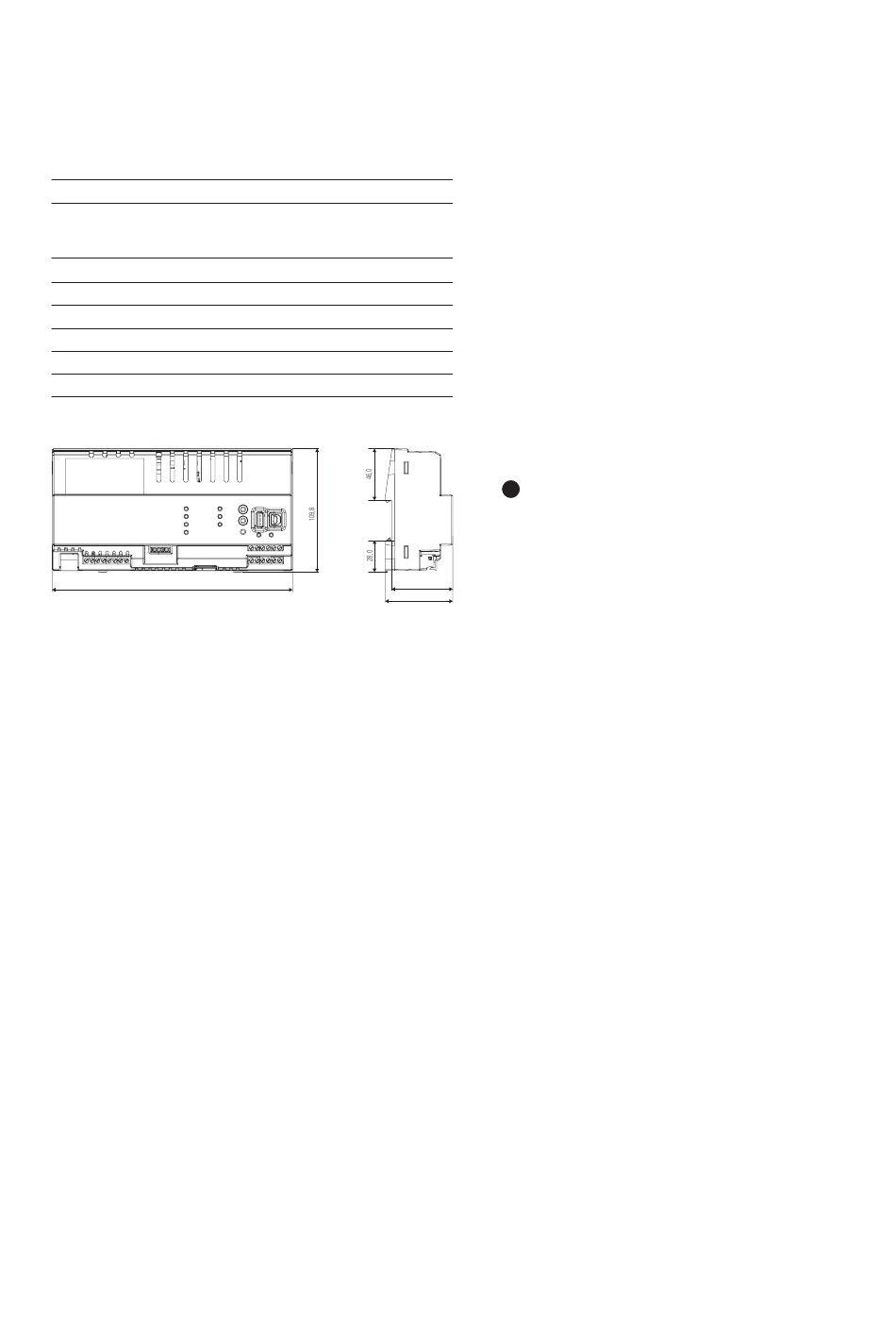

Fig . 2 . Dimensions de la centrale de gestion web CGLine+
CEAG

4 . 1 Description / domaine d'application

Pour une vue d'ensemble et un contrôle des luminaires
autonomes CGLine+ avec le logiciel CGVision ou par l'interface
web intégrée, avec un navigateur web standard (ex. : Internet
Explorer):
contrôle et gestion complète de jusqu'à 800 luminaires
•
autonomes CGLine+ sur CGVision (disponible en option).
En mode CGLine, max. 400 luminaires CGLine ;
un serveur web intégré pour une visualisation simple à
•
l'aide d'un navigateur web standard ;
un journal d'évènements interne sur carte mémoire SD ;
•
deux contacts de signaux à potentiel zéro, programmables
•
selon vos besoins ;
entrée d'inhibition avec une boucle différentielle de
•
protection ;
un service e-mail intégré au serveur web ;
•
deux entrées optionnelles, programmables selon vos
•
besoins.
Manuel d'installation et d'utilisation CGLine+ Web-Controller 40071860240 (D) February 2019 www.eaton.eu
230 V AC, 50/60 Hz
< 4 Watt en veille,
< 21 W en charge maximale
(RMS)
max. 2,5mm² flexible
Entre -20 °C et +70 °C
IP 20
DIN rail 12 TE
214 × 109,8 × 60,1 mm
54,4
60,1

5 Installation

Lors de l'installation et de l'utilisation du matériel électrique,
veuillez respecter les règles de sécurité, la législation relative
à la sécurité du produit ainsi que la réglementation technique
en vigueur.

5 . 1 Montage

Respectez la température admissible dans le lieu d'installation
pendant le montage. La température ambiante admissible ne
doit pas excéder +35 °C. L'interface est installée sur un rail DIN
(12 TE).
5 .2 Connexions électriques, boutons poussoirs
et voyants LED

5 .2 . 1 Voyants LED

La centrale comprend 9 voyants LED de couleur en face avant
et 2 voyants LED pour la prise ethernet avec les fonctions
suivantes :
1
Ligne 1 à Ligne 4 :
•
Signalisation de l'envoi ou de la réception de données
•
entre la centrale de gestion web CGLine+ et les lumi-
naires autonomes CGLine+. Un voyant LED vert s'allume
lors de la réception de données au niveau de la centrale
de gestion. Un voyant LED jaune s'allume lors de l'envoi
de données aux luminaires.
Pour plus de détails, voir 5.2.1 Voyants LED ou 5.2.2 Fonctions des boutons
N ote :
