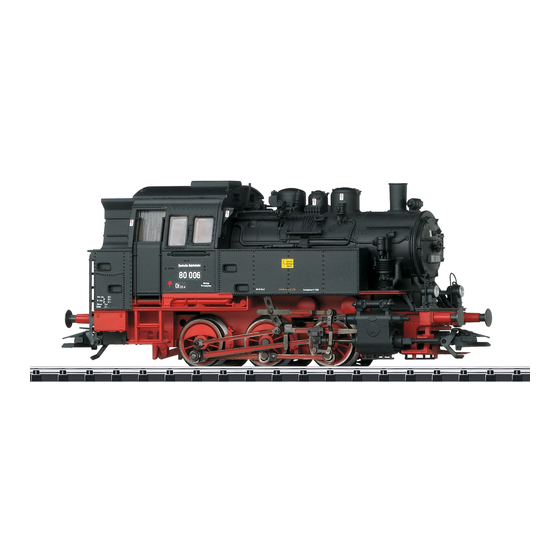

Modell der Dampflokomotive BR 80
USA
22113

Publicité

loading

Manuels Connexes pour Trix 22113

Sommaire des Matières pour Trix 22113

  • Page 1 Modell der Dampflokomotive BR 80 22113...
  • Page 3 Seite Sommaire Page Inhaltsverzeichnis Sicherheitshinweise Remarques importantes sur la sécurité Information importante Wichtige Hinweise Multiprotokollbetrieb Mode multiprotocole Schaltbare Funktionen Fonctions commutables Parameter/Register Paramètre/Registre Wartung und Instandhaltung Entretien et maintien Ersatzteile Pièces de rechange Page Pagina Table of Contents Inhoudsopgave Safety Notes Veiligheidsvoorschriften Important Notes Belangrijke aanwijzing...
  • Page 4 Digital-Protokoll. Die Reihenfolge der Digital- werden. Protokolle ist in der Wertung fallend: • Für Reparaturen oder Ersatzteile wenden Sie sich bitte an Priorität 1: mfx Ihren Trix-Fachhändler. Priorität 2: DCC • Gewährleistung und Garantie gemäß der beiliegenden Priorität 3: MM Garantieurkunde.
  • Page 5 Hinweis: Werden zwei oder mehrere Digital-Protokolle am mfx-Protokoll Gleis erkannt, übernimmt der Decoder automatisch das Adressierung höchstwertige Digital-Protokoll; z.B. wird mfx & DCC erkannt • Keine Adresse erforderlich, jeder Decoder erhält eine wird das mfx-Digital-Protokoll vom Decoder übernommen. einmalige und eindeutige Kennung (UID). Einzelne Protokolle können über den Parameter CV 50 •...
  • Page 6 DCC-Protokoll Es wird empfohlen, die Programmierungen grundsätzlich auf dem Programmiergleis vorzunehmen. Adressierung Logische Funktionen • Mögliche Adressen: Kurze, lange und Traktionsadresse • Adressbereich: Anfahr-/Bremsverzögerung 1 – 127 (kurze Adresse, Traktionsadresse) • Die Beschleunigungs- und Bremszeit können getrennt 1 – 10239 (lange Adresse) von einander eingestellt werden.
  • Page 7 Geräusch: Rangierpfiff Betriebsgeräusch Geräusch: Lokpfeife lang Geräusch: Schüttelrost Geräusch: Bremsenquietschen aus Geräusch: Kohle schaufeln Geräusch: Ankuppeln ABV, aus Geräusch: Dampf ablassen Geräusch: Abkuppeln Geräusch: Schaffnerpfiff Rangiergang + Rangierlicht doppel A Geräusch: Schienenstöße Geräusch: Luftpumpe Geräusch: Sanden Trix Systems mit Zufallsgeräuschen...
  • Page 8 Bedeutung Wert DCC ab Werk Adresse 1 - 127 PoM Minimalgeschwindigkeit 0 - 255 PoM Anfahrverzögerung 0 - 255 PoM Bremsverzögerung 0 - 255 PoM Maximalgeschwindigkeit 0 - 255 Werkreset/Herstellerkennung PoM Funktionen F1 - F8 im Analogbetrieb 0 - 255 PoM Funktionen F9 - F15 und Licht im Analogbetrieb 0 - 255 Erweiterte Adresse (oberer Teil)
  • Page 9 Priority 1: mfx well as transferred along with the product to others. Priority 2: DCC • Please see your authorized Trix dealer for repairs or Priority 3: MM spare parts. • The warranty card included with this product specifies the warranty conditions.
  • Page 10 Note: If two or more digital protocols are recognized in the mfx Protocol track, the decoder automatically takes on the highest value Addresses digital protocol.For example, if mfx & DCC are recognized, • No address is required; each decoder is given a one- the mfx digital protocol is taken on by the decoder.
  • Page 11 DCC Protocol We recommend that in general programming should be done on the programming track. Addresses Logic Functions • Possible addresses: short, long, and m.u. address • Address range: Acceleration / Braking Delay 1 – 127 (short address, m.u. address) •...
  • Page 12 Sound effect: Coupling together ABV, off Sound effect: Blowing off steam Sound effect: Uncoupling Sound effect: Conductor whistle Low speed switching range + Double A switching light Sound effect: Rail joints Sound effect: Air pump Sound effect: Sanding Trix Systems with random sounds...
  • Page 13 Discription DCC Value Factory-Set Address 1 - 127 PoM Minimum Speed 0 - 255 PoM Acceleration delay 0 - 255 PoM Braking delay 0 - 255 PoM Maximum speed 0 - 255 Factory Reset / Manufacturer Recognition PoM Functions F1 - F8 in analog operation 0 - 255 PoM Functions F9 - F15 and lights in analog operation 0 - 255...
  • Page 14 échéant, transmis avec le produit. Priorité 1 : mfx • Pour toute réparation ou remplacement de pièces, adres- Priorité 2 : DCC sez vous à votre détaillant-spécialiste Trix. Priorité 3 : MM • Garantie légale et garantie contractuelle conformément au certificat de garantie ci-joint.
  • Page 15 Indication : Si deux ou plus de deux protocoles numériques Protocole mfx sont reconnus sur la voie, le décodeur choisit automatique- Adressage ment le protocole numérique le plus significatif. Entre les • Aucune adresse n’est nécessaire, le décodeur reçoit tou- protocoles mfx &...
  • Page 16 Protocole DCC • Toutes les fonctions peuvent être commutées en fonction du mappage des fonctions (voir le descriptif des CVs). Adressage • Pour toute information complémentaire, voir le tableau • Adresse possibles: Courtes, longues et adresses de traction des CVs, protocole DCC. •...
  • Page 17 ABV, désactivé Bruitage : Échappement de la vapeur Bruitage : Déconnecter Bruitage : Sifflet Contrôleur Vitesse de manoeuvre + Feu de manoeuvre double A Bruitage : joints de rail Bruitage : Compresseur Bruitage : Sablage Trix Systems avec bruits aléatoires...
  • Page 18 Affectation DCC Valeur Parm. Usine Adresse 1 - 127 PoM Vitesse minimale 0 - 255 PoM Temporisation d‘accélération 0 - 255 PoM Temporisation de freinage 0 - 255 PoM Vitesse maximale 0 - 255 Réinitialisation d’usine/identification du fabricant PoM Fonctions F1 - F8 en mode analogique 0 - 255 PoM Fonctions F9 - F15 et éclairage en mode analogique 0 - 255...
  • Page 19 Prioriteit 1: mfx product. Prioriteit 2: DCC • Voor reparaties en onderdelen kunt zich tot Uw Trix Prioriteit 3: MM handelaar wenden. Opmerking: Als er twee of meer digitale protocollen op •...
  • Page 20 Opmerking: let er op dat niet alle functies in alle digitaal- mfx-protocol protocollen mogelijk zijn. Onder mfx of DCC kunnen enkele Adressering instellingen, welke in analoogbedrijf werkzaam moeten zijn, • Een adres is niet nodig, elke decoder heeft een éénmalig ingesteld worden.
  • Page 21 DCC-protocol Het is aan te bevelen om het programmeren alleen op het programmeerspoor uit te voeren. Adressering Fysieke functies • Mogelijke adressen: kort, lang en tractieadres • Adresbereik: Optrek en afremvertraging 1 – 127 (kort adres, tractieadres) • De optrek- en afremvertraging kunnen onafhankelijk van 1 –...
  • Page 22 Geluid: rangeerfluit Bedrijfsgeluiden Geluid: locfluit lang Geluid: schudrooster Geluid: piepende remmen uit Geluid: kolenscheppen Geluid: aankoppelen ABV, uit Geluid: stoom afblazen Geluid: afkoppelen Geluid: conducteurfluit Rangeerstand + Rangeerlicht dubbel A F12 Geluid: raillassen Geluid: luchtpomp Geluid: zandstrooier Trix Systems met toevalsgeluiden...
  • Page 23 Betekenis Waarde DCC Af fabriek Adres 1 - 127 PoM Minimale snelheid 0 - 255 PoM Optrekvertraging 0 - 255 PoM Afremvertraging 0 - 255 PoM Maximumsnelheid 0 - 255 Fabrieksinstelling/fabriekherkenning PoM functies F1 - F8 in analoogbedrijf 0 - 255 PoM functies F9 - F15 en licht in analoogbedrijf 0 - 255 Uitgebreld adres (bovenste gedeelte)
  • Page 31 1 Leiter E229 400 Remarque : Certains éléments sont proposés uniquement 2 Senkschraube E786 790 sans livrée ou dans une livrée différente. Les pièces ne figu- 3 Laterne E465 020 rant pas dans cette liste peuvent être réparées uniquement 4 Linse E761 600 par le service de réparation Märklin.
  • Page 32 - rail contact van het voertuig parts. noodzakelijk. Voer geen wijzigingen uit aan de stroomvoe- rende delen. Gebr. Märklin & Cie. GmbH Stuttgarter Straße 55 - 57 73033 Göppingen 327989/0620/Sc1Ef Germany Änderungen vorbehalten www.maerklin.com/en/imprint.html www.trix.de © Gebr. Märklin & Cie. GmbH...
  • Page 33 Modell der Dampflokomotive BR 80 22113...
  • Page 35 Página Sidan Indice de contenido Innehållsförteckning Aviso de seguridad Säkerhetsanvisningar Notas importantes Viktig information Funcionamiento multiprotocolo Multiprotokollkörning Funciones conmutables Kopplingsbara funktioner Parámetro/Registro Parameter/Register El mantenimiento Underhåll och reparation Recambios => Reservdelar => Pagina Side Indice del contenuto Indholdsfortegnelse Avvertenze per la sicurezza Vink om sikkerhed Avvertenze importanti Vigtige bemærkninger...
  • Page 36 Prioridad 2: DCC • En caso de precisar una reparación o piezas de recambio, rogamos ponerse en contacto con su distribuidor Trix. Prioridad 3: MM • Responsabilidad y garantía conforme al documento de garantía que se adjunta.
  • Page 37 Nota: Si se detectan en la vía dos o varios protocolos digi- Protocolo mfx tales, el decoder asume automáticamente el protocolo digi- Direccionamiento tal de mayor valor; p. ej., si se detecta mfx y DCC, el decoder • No se requiere direccionamiento, recibiendo cada deco- asume el protocolo digital mfx.
  • Page 38 Protocolo DCC • Para más información, véase Tabla de CVs para protocolo DCC. Direccionamiento Por norma, se recomienda realizar las programaciones en la • Direcciones posibles: dirección corta, dirección larga y vía de programación. dirección de tracción Funciones lógicas • Intervalo de direcciones: 1 –...
  • Page 39 Ruido: Cargar carbón con pala Ruido: Enganche de coches/vagones ABV, apagado Ruido: Purgar vapor Ruido: Desacoplamiento Ruido: Silbato de Revisor Maniobrar (velocidad lenta) + Luces de maniobra doble A Ruido: Juntas de carriles Ruido: Bomba de aire Ruido: Arenado Trix Systems con ruidos aleatorios...
  • Page 40 Significado Valor DCC Preselección Códigos 1 - 127 PoM Velocidad mínima 0 - 255 PoM Arranque progresivo 0 - 255 PoM Frenado progresivo 0 - 255 PoM Velocidad máxima 0 - 255 Reset de fábrica/código de fabricante PoM Funciones F1 - F8 en el modo analógico 0 - 255 PoM Funciones F9 - F15 y luces en el modo analógico 0 - 255...
  • Page 41 Priorità 1: mfx ulteriore cessione del prodotto. Priorità 2: DCC • Per le riparazioni o le parti di ricambio, contrattare il Priorità 3: MM rivenditore Trix. • Prestazioni di garanzia e garanzia in conformità all’acclu- so certificato di garanzia.
  • Page 42 Avvertenza: Qualora sul binario vengano riconosciuti due o Protocollo mfx più protocolli digitali, il Decoder assume automaticamente Indirizzamento il protocollo digitale con il valore più elevato; ad es. se • Nessun indirizzo necessario, ciascun Decoder riceve una viene riconosciuto mfx & DCC, viene assunto dal Decoder sua identificazione irripetibile e univoca (UID).
  • Page 43 Protocollo DCC • Tutte le funzioni possono venire commutate in modo rispondente alla mappatura delle funzioni (si veda la Indirizzamento descrizione delle CV). • Possibili indirizzi: brevi, lunghi e indirizzi per trazioni • Per ulteriori informazioni, si veda la tabella delle CV nel multiple protocollo DCC.
  • Page 44 Rumore: Spalatura del carbone Rumore: agganciamento ABV, spente Rumore: scarico del vapore Rumore: sganciamento Rumore: Fischio di capotreno Andatura da manovra + Fanale di manovra a doppia A Rumore: Giunzioni delle rotaie Rumore: compressore dell’aria Rumore: sabbiatura Trix Systems con rumori casuali...
  • Page 45 Significato Valore DCC Di fabbrica Indirizzo 1 - 127 PoM Velocità minima 0 - 255 PoM Ritardo di avviamento 0 - 255 PoM Ritardo di frenatura 0 - 255 PoM Velocità massima 0 - 255 Ripristino di fabbrica/Identificazione di produzione PoM Funzioni F1 - F8 in esercizio analogico 0 - 255 PoM Funzioni F9 - F15 e luci in esercizio analogico...
  • Page 46 Prioritet 1: mfx produkten. Prioritet 2: DCC • Kontakta din Trix-handlare för reparationer eller reserv- Prioritet 3: MM delar. Observera: Om två eller flera digital-protokoll används via • Garantivillkor framgår av bifogade garantibevis.
  • Page 47 Observera: Tänk på att inte alla funktioner kan användas/ mfx-protokoll aktiveras i alla digital-protokoll. Med mfx och DCC kan vissa Adressering funktionsinställningar göras för att funktionerna ska vara • Ingen adress behövs, varje dekoder har en helt egen och aktiva vid analog körning. entydig adress (UID).
  • Page 48 DCC-protokoll Vi rekommenderar att endast genomföra programmeringar på programmerings-spåret. Adressering Logiska funktioner • Möjliga adresser: Korta, långa och multippelkopplings- adresser Accelerations-/bromsfördröjning • Adressområde: • Accelerations- och inbromsningstider kan ställas in 1 – 127 (korta adresser, multippelkopplings-adresser) separat. 1 – 10239 (långa adresser) •...
  • Page 49 Ljud: Lokvissla långt Ljud: Roster skakas Ljud: Bromsgnissel, från Ljud: Kol skyfflas Ljud: Påkoppling ABV, från Ljud: Ånga släpps ut Ljud: Avkoppling Ljud: Konduktörvissla Rangerkörning + Rangerljus dubbel A Ljud: Rälsskarvar Ljud: Luftpump Ljud: Sandning Trix Systems med slumpmässiga ljudinslag...
  • Page 50 Betydelse Värde DCC Fabr.inst. Adress 1 - 127 PoM Minimihastighet 0 - 255 PoM Accelerationsfördröjning 0 - 255 PoM Bromsfördröjning 0 - 255 PoM Maxfart 0 - 255 Återställning till fabrikens/tillverkarens ursprungsinställningar PoM Funktion F1 – F8 vid analog drift 0 - 255 PoM Funktion F9 –...
  • Page 51 Prioritet 2: DCC • Angående reparationer eller reservedele bedes De Prioritet 3: MM henvende Dem til Deres Trix-forhandler. Bemærk: Hvis der genkendes to eller flere digitalproto- • Garanti ifølge vedlagte garantibevis. koller på skinnen, overtager dekoderen automatisk den •...
  • Page 52 Bemærk: Vær opmærksom på, at ikke alle funktioner er mfx-protokol mulige i alle digital-protokoller. Ved mfx og DCC kan der Adressering foretages nogle indstillinger af funktioner, som skal have • Ingen adresse påkrævet, hver dekoder tildeles en unik og effekt ved analogdrift. entydig identitet (UID).
  • Page 53 DCC-protokol Logiske funktioner Adressering Opstart-/bremseforsinkelse • Mulige adresser: Korte, lange og traktionsadresse • Accelerations- og bremsetiden kan indstilles uafhængigt af hinanden. • Adresseområde: 1 – 127 (kort adresse, traktionsadresse) • Den logiske funktionsafbrydning ABV kan indstilles på en 1 – 10239 (lang adresse) vilkårlig knap via funktionsmapping.
  • Page 54 Driftslyd Lyd: Lokomotivfløjte langt Lyd: Rysterist Lyd: Pipende bremser fra Lyd: Skovling af kul Lyd: Sammenkobling ABV, fra Lyd: Dampudledning Lyd: Afkobling Lyd: Billetkontrollørfløjt Rangergear + Rangerlys dobbelt A Lyd: Skinnestød Lyd: Luftpumpe Lyd: Sanding Trix Systems med tilfældige lyde...
  • Page 55 Betydning Værdi DCC Fra fabrikken Adresse 1 - 127 PoM Mindstehastighed 0 - 255 PoM Kørselsforsinkelse 0 - 255 PoM Bremseforsinkelse 0 - 255 PoM Maksimalhastighed 0 - 255 Fabriksnulstilling/Producentmærke PoM Funktionerne F1 - F8 i analogdrift 0 - 255 PoM Funktionerne F9 - F15 og lys i analogdrift 0 - 255 Udvidet adresse (Øverste del)
  • Page 64 Non eseguite alcuna modificazione foretage ændringer på strømførende dele. ai componenti conduttori di corrente. Gebr. Märklin & Cie. GmbH Stuttgarter Straße 55 - 57 73033 Göppingen 327991/0620/Sc1Ef Germany Änderungen vorbehalten www.maerklin.com/en/imprint.html www.trix.de © Gebr. Märklin & Cie. GmbH...
