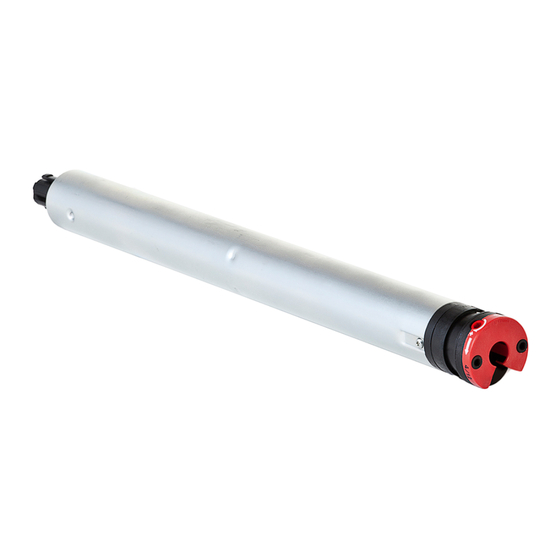

Moteurs tubulaires avec radio intégrée volets roulants.
S.A.S. au capital de 5 000 000
- Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - RCS GRAY B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
Par la présente SIMU déclare que l'appareil "T5 E Hz" est conforme aux exigences essentielles et autres dispositions pertinentes de la directive 1999/5/CE.
Une déclaration de conformité est mise à votre disposition à l'adresse internet : www.simu.fr, rubrique "Normes". Utilisable en UE, CH
1

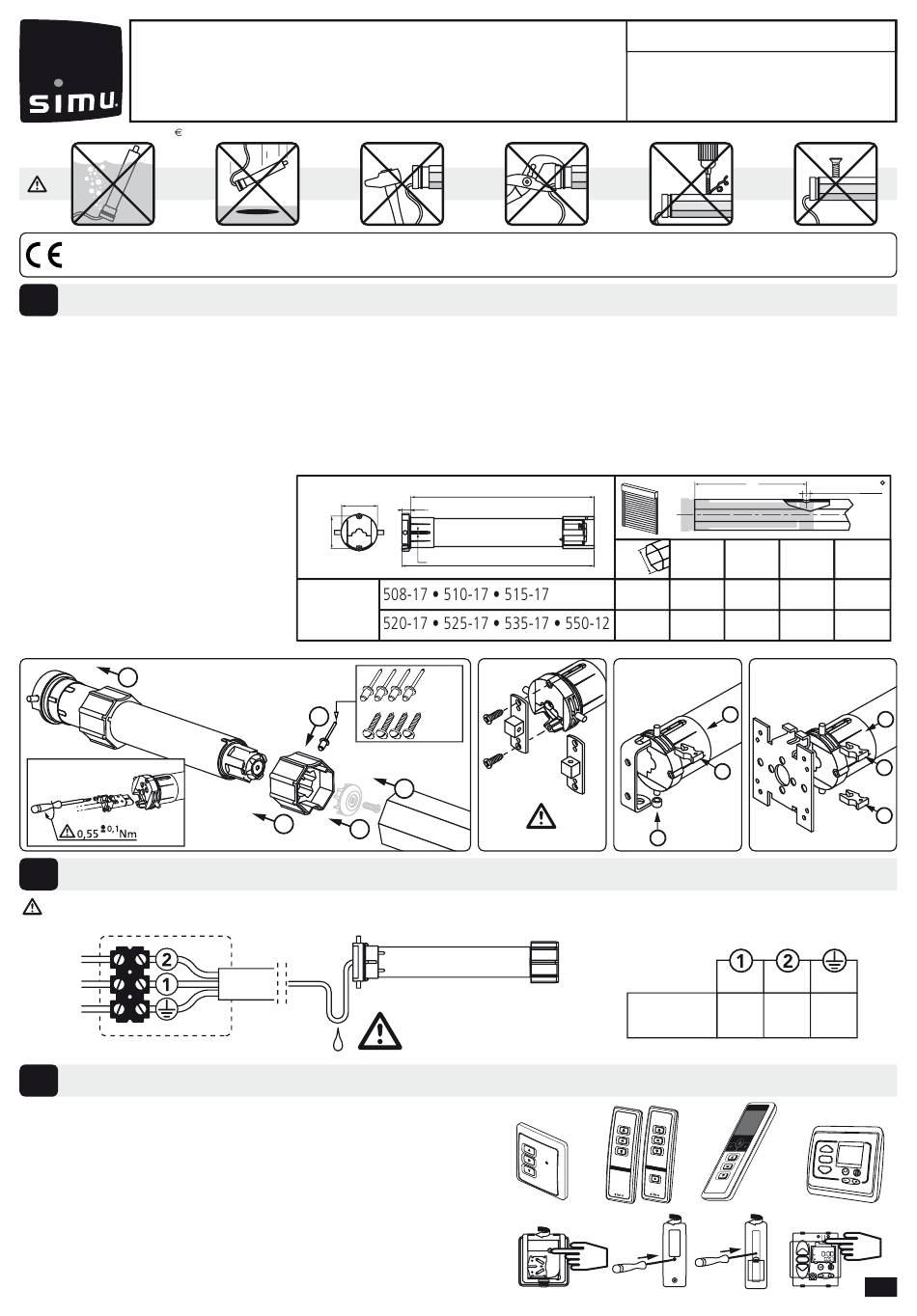

Installation
- Préconisations :
- Respecter une distance minimum de 0,2 m entre deux moteurs E Hz.
- Respecter une distance minimum de 0,3 m entre un moteur E Hz et un émetteur Hz.
- Le raccordement du câble au moteur doit être réalisé par du personnel qualifié.
- Le connecteur doit être monté sans endommager les contacts.
- La continuité de terre doit être assurée.
- L'utilisation d'un appareil radio utilisant la même fréquence (433,42MHz) peut dégrader les performances de ce produit (ex.: casque radio Hi-Fi).
- Perçage du tube :
- Montage :
1
2
Câblage
- Il est recommandé de pouvoir couper individuellement l'alimentation de chaque moteur.
L
N
PE
3
Emetteurs compatibles
1 : Emetteur Hz COLOR mural
2 : Emetteur Hz COLOR mobile 1 / 5 canaux
3 : Emetteur Hz Color Multi 16 canaux
4 : Horloge Hz
Portée des émetteurs Hz : 20 m a travers 2 murs de béton armé.
Eloigner les émetteurs de toute surface ou structure métallique qui
pourraient nuire à leur bon fonctionnement (perte de portée).
Emplacement de la touche "PROG" sur les émetteurs Hz :
All manuals and user guides at all-guides.com
T5 E Hz - 230V - 50Hz
55
48*
* :35Nm max.
T5 E Hz
230V-50Hz
ACIER-STEEL-STAHL-ACERO-ACCIAIO
5
2
3
L1
20
4
L2
Ø4,8 x 10
Ø5 x 10
9910013
4
9910014
25Nm max.
T5 E Hz
1
1
5012380E
Lire attentivement cette notice avant
toute utilisation.
A
A
ØB
T
(mm)
(mm)
min.
47
586
5
47
660
5
2
3
1
N
230V - 50Hz
Bleu
2
3
2
3
4xØB / 90
L1
L2
(mm)
(mm)
599
619
673
693
1
2
2
L
PE
Vert
Marron
jaune
4
4
1/4
