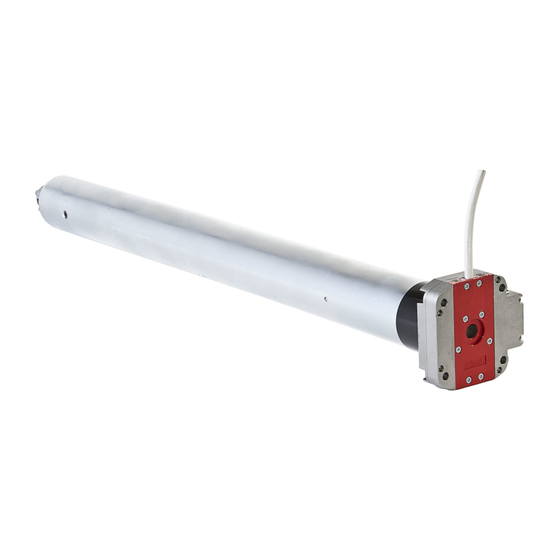

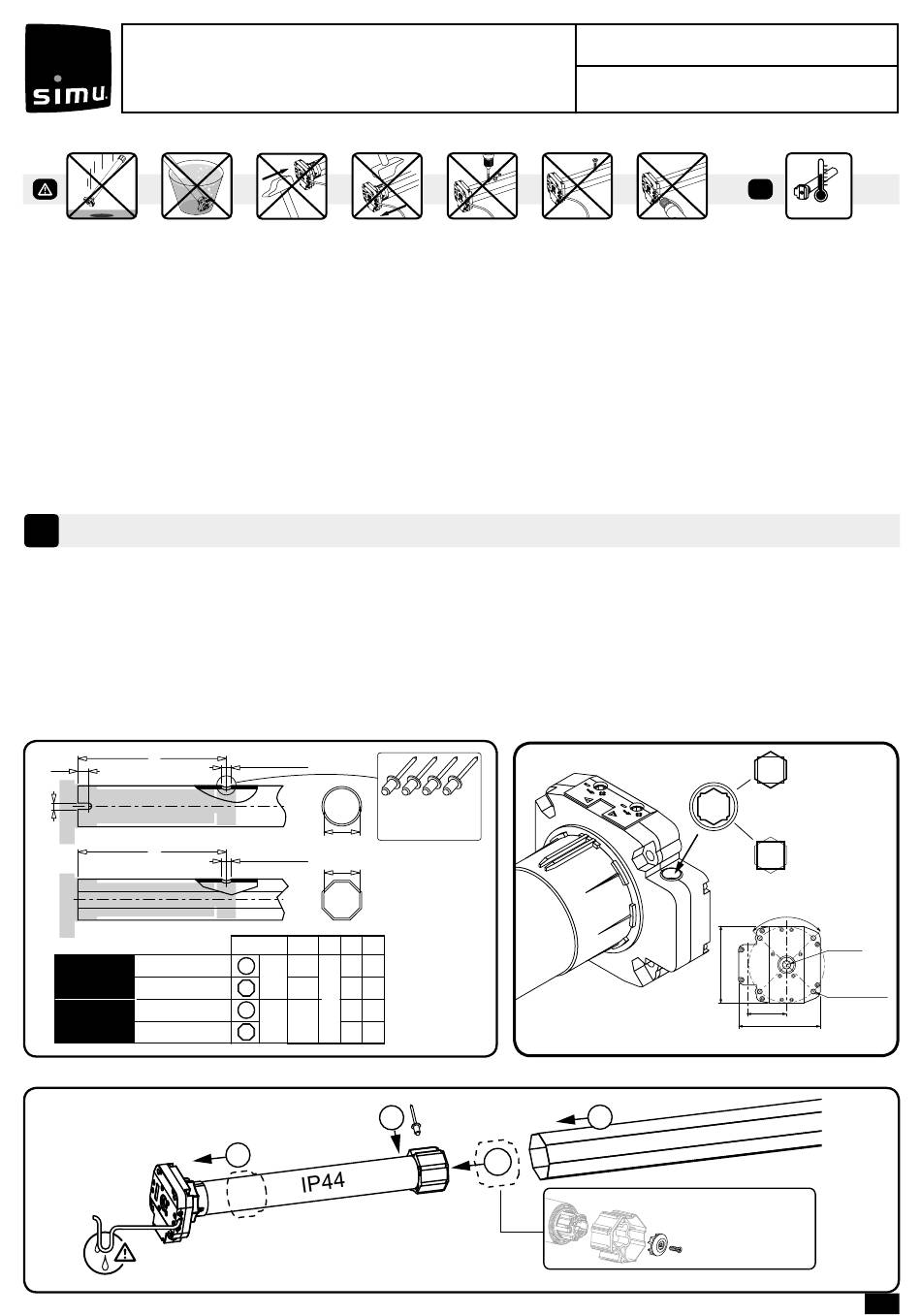

Cette notice s'applique à toutes les motorisations DMI5 Hz/DMI6 Hz dont les déclinaisons sont disponibles au catalogue en vigueur.
Domaine d'application : Les motorisations DMI5 Hz/DMI6 Hz sont conçues pour motoriser tous types de volets roulants, de stores
d'extérieur sans cassette. L'installateur, professionnel de la motorisation et de l'automatisation de l'habitat doit s'assurer que l'installation
du produit motorisé une fois installé respecte les normes en vigueur dans le pays de mise en service comme notamment la norme sur les
volets roulants EN13659, et les stores d'extérieur EN 13561.
Responsabilité : Avant d'installer et d'utiliser la motorisation, lire attentivement cette notice. Outre les instructions décrites dans
cette notice, respecter également les consignes détaillées dans le document joint Consignes de sécurité. La motorisation doit être
installée par un professionnel de la motorisation et de l'automatisation de l'habitat, conformément aux instructions de SIMU et à la
réglementation applicable dans le pays de mise en service. Toute utilisation de la motorisation hors du domaine d'application décrit ci-
dessus est interdite. Elle exclurait, comme tout irrespect des instructions figurant dans cette notice et dans le document joint Consignes
de sécurité, toute responsabilité et garantie de SIMU. L'installateur doit informer ses clients des conditions d'utilisation et de maintenance
de la motorisation et doit leur transmettre les instructions d'utilisation et de maintenance, ainsi que le document joint Consignes de
sécurité, après l'installation de la motorisation. Toute opération de Service Après-Vente sur la motorisation nécessite l'intervention d'un
professionnel de la motorisation et de l'automatisation de l'habitat. Si un doute apparaît lors de l'installation de la motorisation ou pour
obtenir des informations complémentaires, consulter un interlocuteur SIMU ou aller sur le site www.simu.com.
Installation
1
Consignes à suivre impérativement par le professionnel de la motorisation et de l'automatisation de l'habitat réalisant
l'installation de la motorisation :
- Les modalités d'installation électrique sont décrites par les normes nationales ou par la norme IEC 60364.
- Les câbles traversant une paroi métallique doivent être protégés et isolés par un manchon ou un fourreau.
- Le câble du moteur n'est pas démontable. S'il est endommagé, retourner la motorisation au SAV.
Préconisations : Respecter une distance minimum de 20 cm entre deux moteurs DMI Hz. Respecter une distance minimum
de 30 cm entre un moteur DMI Hz et un émetteur Hz. L'utilisation d'un appareil radio utilisant la même fréquence (433,42MHz)
peut dégrader les performances de ce produit (ex.: casque radio Hi-Fi).
Perçage du tube :
A
C
D
A
DMI5 Hz
• 25/17
10/17
• 50/12
35/17
230V ~ 50Hz
DMI6 Hz
• 80/12
60/12
• 120/12
100/12
230V ~ 50Hz
Montage :
DMI5 Hz / DMI6 Hz
(230V~50Hz)
4 x ØB / 90°
Ø4,8 x 10
Ø min.
4 x ØB / 90°
T min.
Ø / T min. A
B C D
716
26 4,2
47
756
-
-
5
36
8
60
836
-
-
4
1
ACIER
2
Nm ≥ 60 & ALUMINIUM WHEEL
FR- NOTICE ORIGINALE
5008554I
S.A.S. au capital de 5 000 000 € - Z.I. Les Giranaux
BP71 - 70103 Arc-Les-Gray CEDEX
RCS GRAY B 425 650 090 - SIRET 425 650 090 00011
n° T.V.A CEE FR 87 425 650 090
i
7 mm
+
6 mm
92
41,7
3
DMI5 Hz : 9910004
DMI6 Hz : 9910062
-20°C / +60°C
4 x 90°
Ø12 x 20
4 x Ø 6,4 / Ø86
92
1/5
