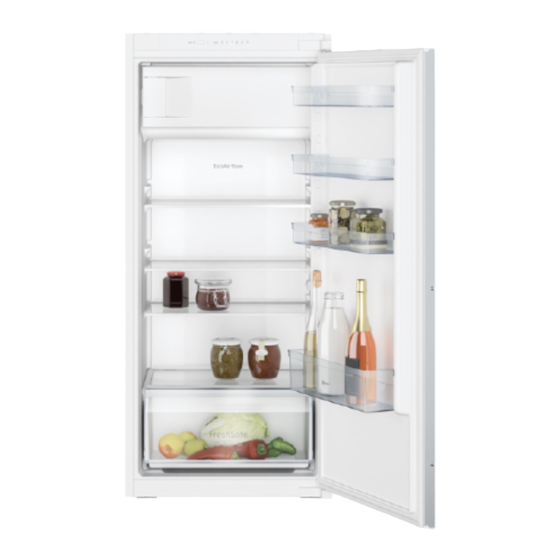

Page 1 Kühl- und Gefrierkombination Réfrigérateur / Congélateur combiné Combinazione frigorifero / con- gelatore Koelvriescombinatie [de] Gebrauchsanleitung [fr] Manuel d'utilisation [it] Manuale utente [nl] Gebruikershandleiding KI242.., KI232.., KI222..,...
Page 4 Inhaltsverzeichnis 1 Sicherheit ........ 6 8 Zusatzfunktionen ....... 16 1.1 Allgemeine Hinweise .... 6 8.1 Super-Funktion ...... 16 1.2 Bestimmungsgemäßer Ge- 9 Kühlfach ........ 16 brauch ........ 6 9.1 Tipps zum Einlagern von Le- 1.3 Einschränkung des Nutzer- bensmitteln ins Kühlfach .. 16 kreises ........ 6 9.2 Kältezonen im Kühlfach ... 16 1.4 Sicherer Transport...... 7...
Page 5 15 Kundendienst ...... 25 15.1 Erzeugnisnummer (E-Nr.) und Fertigungsnummer (FD) ........ 26 16 Technische Daten .... 26...
Page 6 de Sicherheit 1 Sicherheit Beachten Sie die nachfolgenden Sicherheitshinweise. 1.1 Allgemeine Hinweise ¡ Lesen Sie diese Anleitung sorgfältig. ¡ Bewahren Sie die Anleitung sowie die Produktinformationen für einen späteren Gebrauch oder Nachbesitzer auf. ¡ Schließen Sie das Gerät bei einem Transportschaden nicht an. 1.2 Bestimmungsgemäßer Gebrauch Dieses Gerät ist nur für den Einbau bestimmt.
Page 7 Sicherheit de 1.4 Sicherer Transport WARNUNG ‒ Verletzungsgefahr! Das hohe Gerätegewicht kann beim Anheben zu Verletzungen führen. ▶ Das Gerät nicht alleine anheben. 1.5 Sichere Installation WARNUNG ‒ Stromschlaggefahr! Unsachgemäße Installationen sind gefährlich. ▶ Das Gerät nur gemäß den Angaben auf dem Typenschild an- schließen und betreiben. ▶...
Page 8 de Sicherheit WARNUNG ‒ Brandgefahr! Eine verlängerte Netzanschlussleitung und nicht zugelassene Ad- apter zu verwenden, ist gefährlich. ▶ Keine Verlängerungskabel oder Mehrfachsteckdosenleisten ver- wenden. ▶ Wenn die Netzanschlussleitung zu kurz ist, den Kundendienst kontaktieren. ▶ Nur vom Hersteller zugelassene Adapter verwenden. Ortsveränderliche Mehrfachsteckdosenleisten oder Netzteile kön- nen überhitzen und zum Brand führen.
Page 9 Sicherheit de ▶ Festgefrorene Lebensmittel mit einem stumpfen Gegenstand lö- sen, z. B. Holzlöffelstiel. Produkte mit brennbaren Treibgasen und explosiven Stoffen kön- nen explodieren, z. B. Spraydosen. ▶ Keine Produkte mit brennbaren Treibgasen und explosiven Stof- fen im Gerät lagern. WARNUNG ‒ Brandgefahr! Elektrische Geräte innerhalb des Geräts können zu einem Brand führen, z. B.
Page 10 de Sicherheit ▶ Rohes Fleisch und Fisch in geeigneten Behältern im Kühl- schrank so aufbewahren, dass es andere Lebensmittel nicht be- rührt oder auf diese tropft. ▶ Wenn das Kühl-/Gefriergerät längere Zeit leer steht, das Gerät ausschalten, abtauen, reinigen und die Tür offen lassen, um Schimmelbildung zu vermeiden.
Page 11 Sicherheit de WARNUNG ‒ Brandgefahr! Bei Beschädigung der Rohre können brennbares Kältemittel und schädliche Gase austreten und sich entzünden. ▶ Feuer und Zündquellen vom Gerät fernhalten. ▶ Den Raum lüften. ▶ Das Gerät ausschalten. → Seite 15 ▶ Den Netzstecker der Netzanschlussleitung ziehen oder die Si- cherung im Sicherungskasten ausschalten.
Page 12 de Sachschäden vermeiden – 30 mm Abstand zu Elektro- oder 2 Sachschäden vermei- Gasherden halten. – 300 mm Abstand zu Öl- oder Kohleherden halten. ¡ Nie die äußeren Lüftungsöffnungen ACHTUNG! abdecken oder zustellen. Durch Benutzung der Sockel, Auszü- Energie sparen beim Gebrauch ge oder Gerätetüren als Sitzfläche oder Steigfläche kann das Gerät be- Hinweis: Die Anordnung der Ausstat- schädigt werden.
Page 13 Aufstellen und Anschließen de ¡ Einbaugerät Klimaklas- Zulässige Raumtem- ¡ Ausstattung und Zubehör peratur ¡ Montagematerial 16 °C…32 °C ¡ Montageanleitung 16 °C…38 °C ¡ Gebrauchsanleitung 16 °C…43 °C ¡ Kundendienstverzeichnis ¡ Garantiebeilage Das Gerät ist innerhalb der zulässi- ¡ Energielabel gen Raumtemperatur voll funktionsfä- ¡ Informationen zu Energieverbrauch hig.
Page 14 de Kennenlernen 4.5 Gerät elektrisch anschlie- Die Temperatureinstelltaste stellt die Temperatur des ßen Kühlfachs ein. Den Netzstecker der Netzan- leuchtet, wenn Super- schlussleitung des Geräts in eine Kühlen eingeschaltet ist. Steckdose in der Nähe des Geräts Zeigt die eingestellte Tempe- stecken. ratur des Kühlfachs in °C an. Die Anschlussdaten des Geräts stehen auf dem Typenschild.
Page 15 Bedienung de nas, Bananen, Zitrusfrüchte, Gurken, Zum Lösen der Eiswürfel die Eis- Zucchini, Paprika, Tomaten und Kar- würfelschale kurz unter fließendes toffeln. Wasser halten oder leicht verwin- den. 6.4 Butter- und Käsefach Lagern Sie Butter und Hartkäse im Bedienung 7 Grundlegende Butter- und Käsefach. Bedienung 6.5 Türabsteller Bedienung...
Page 16 de Zusatzfunktionen Die empfohlene Temperatur im 9 Kühlfach Kühlfach beträgt 4 °C. → "Aufkleber OK", Seite 17 Im Kühlfach können Sie Fleisch, Wurst, Fisch, Milchprodukte, Eier, zu- Gefrierfachtemperatur einstellen bereitete Speisen und Backwaren Um die Gefrierfachtemperatur ein- ▶ aufbewahren. zustellen, die Kühlfachtemperatur Die Temperatur ist von 2 °C bis 8 °C ändern → Seite 15.
Page 17 Gefrierfach de Durch die Gefrierlagerung können Wärmste Zone Sie verderbliche Lebensmittel lang- Die wärmste Zone ist an der Tür fristig lagern. Die tiefen Temperaturen ganz oben. verlangsamen oder stoppen den Ver- Tipp: Lagern Sie unempfindliche Le- derb. bensmittel in der wärmsten Zone, z. B.
Page 18 de Gefrierfach 10.4 Tipps zum Einfrieren fri- 10.5 Haltbarkeit des Gefrier- scher Lebensmittel guts bei −18 °C ¡ Nur frische und einwandfreie Le- Lebensmittel Lagerzeit bensmittel einfrieren. Fisch, Wurst, zube- bis zu 6 Mo- ¡ Lebensmittel portionsweise einfrie- reitete Speisen, nate ren. Backwaren ¡ Zubereitete Lebensmittel sind ge- Geflügel, Fleisch bis zu 8 Mo- eigneter als roh verzehrbare Le-...
Page 19 Abtauen de Den Netzstecker der Netzan- 11 Abtauen schlussleitung ziehen oder die Si- cherung im Sicherungskasten aus- schalten. 11.1 Abtauen im Kühlfach Um den Abtauvorgang zu be- schleunigen, einen Topf mit Im Betrieb bilden sich an der Rück- heißem Wasser auf einem Topfun- wand des Kühlfachs funktionsbedingt tersetzer in das Gefrierfach stellen.
Page 20 de Reinigen und Pflegen Alle Ausstattungsteile und Zube- Das Gerät, die Ausstattungsteile, hörteile aus dem Gerät nehmen. die Zubehörteile und die Türdich- tungen mit einem Spültuch, lauwar- → Seite 20 mem Wasser und etwas pH‑neutra- lem Spülmittel reinigen. 12.2 Gerät reinigen Mit einem weichen, trockenen Tuch gründlich nachtrocknen.
Page 21 Reinigen und Pflegen de Obst- und Gemüsebehälter entnehmen Den Obst- und Gemüsebehälter bis zum Anschlag herausziehen. Den Obst- und Gemüsebehälter vorn anheben und entnehmen ⁠ . → Abb.
Page 22 de Störungen beheben 13 Störungen beheben Kleinere Störungen an Ihrem Gerät können Sie selbst beheben. Nutzen Sie die Informationen zur Störungsbehebung, bevor Sie den Kundendienst kontaktie- ren. So vermeiden Sie unnötige Kosten. WARNUNG Stromschlaggefahr! Unsachgemäße Reparaturen sind gefährlich. Nur dafür geschultes Fachpersonal darf Reparaturen am Gerät durchführen. ▶...
Page 23 Störungen beheben de Störung Ursache und Störungsbehebung Gerät macht Ge- Rücken Sie die Flaschen oder Gefäße auseinander. ▶ räusche. Super-Funktion ist eingeschaltet. Keine Handlung notwendig.
Page 24 de Lagern und Entsorgen a Wenn nach Ende des Geräte- 13.1 Stromausfall selbsttests 2 akustische Signale Während eines Stromausfalls steigt ertönen und zweimal blinkt, die Temperatur im Gerät, dadurch ist Ihr Gerät in Ordnung. Das Gerät verkürzt sich die Lagerzeit und die geht in den Normalbetrieb über.
Page 25 Kundendienst de 14.2 Altgerät entsorgen electrical and electronic equipment – WEEE) ge- Durch umweltgerechte Entsorgung kennzeichnet. können wertvolle Rohstoffe wieder- Die Richtlinie gibt den verwendet werden. Rahmen für eine EU-weit gültige Rücknahme und WARNUNG Verwertung der Altgeräte Gefahr von Gesundheitsschäden! vor. Kinder können sich im Gerät einsper- ren und in Lebensgefahr geraten.
Page 26 de Technische Daten Die Kontaktdaten des Kundendiensts finden Sie im beiliegenden Kunden- dienstverzeichnis oder auf unserer Webseite. 15.1 Erzeugnisnummer (E- Nr.) und Fertigungsnum- mer (FD) Die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) finden Sie auf dem Typenschild des Geräts. → Abb. Um Ihre Gerätedaten und die Kun- dendienst-Telefonnummer schnell wiederzufinden, können Sie die Daten notieren.
Page 27 Table des matières 1 Sécurité........ 29 7 Utilisation ........ 40 1.1 Indications générales .... 29 7.1 Allumer l’appareil ..... 40 1.2 Utilisation conforme.... 29 7.2 Remarques concernant le fonctionnement de l’appareil.. 40 1.3 Restrictions du périmètre uti- lisateurs ........ 29 7.3 Éteindre l'appareil..... 40 1.4 Prescriptions-d’hygiène-ali- 7.4 Régler la température .... 40 mentaire........ 30...
Page 28 12.3 Nettoyer la rigole à eau de dégivrage et le trou d'écou- lement........ 45 12.4 Retirer les pièces d’équipe- ment........ 46 13 Dépannage ....... 47 13.1 Panne de courant.... 49 13.2 Effectuer l'auto-test de l'ap- pareil........ 49 14 Entreposage et élimination .. 49 14.1 Mise hors service de l’ap- pareil........ 49 14.2 Mettre au rebut un appareil...
Page 29 Sécurité fr 1 Sécurité Respectez les consignes de sécurité suivantes. 1.1 Indications générales ¡ Lisez attentivement cette notice. ¡ Conservez la notice ainsi que les informations produit en vue d’une réutilisation ultérieure ou pour un futur nouveau proprié- taire. ¡ Ne branchez pas l’appareil si ce dernier a été endommagé du- rant le transport.
Page 30 fr Sécurité 1.4 Prescriptions-d’hygiène-alimentaire Conformément à la réglementation française visant à empêcher la présence de listeria dans le compartiment réfrigérateur, nous vous remercions de respecter les consignes suivantes. ¡ Nettoyez fréquemment le compartiment intérieur du réfrigérateur à l’aide d’un détergent non agressif, ne provoquant pas d’oxy- dation des pièces métalliques (utilisez par ex.
Page 31 Sécurité fr 1.6 Installation sûre AVERTISSEMENT ‒ Risque d'électrocution ! Les installations non conformes sont dangereuses. ▶ Pour le raccordement et l’utilisation de l’appareil, respectez im- pérativement les indications figurant sur la plaque signalétique. ▶ L’appareil doit être branché uniquement à une source d'alimen- tation avec courant alternatif à l'aide d'une prise murale correc- tement installée et reliée à...
Page 32 fr Sécurité ▶ Si le cordon d’alimentation secteur est trop court, contacter le service après-vente. ▶ Utiliser uniquement des adaptateurs agréés par le fabricant. Les blocs multiprises ou blocs secteur mobiles peuvent surchauf- fer et provoquer un incendie. ▶ Ne placez pas les blocs multiprises ou blocs secteur mobiles à l'arrière des appareils.
Page 33 Sécurité fr Des produits contenant des gaz propulseurs inflammables et des matières explosives peuvent exploser, par ex. bombes aérosols. ▶ Ne pas stocker de produits contenant des gaz propulseurs in- flammables et des matières explosives dans l'appareil. AVERTISSEMENT ‒ Risque d'incendie ! Les appareils électriques à l'intérieur de l'appareil peuvent provo- quer un incendie, par ex.
Page 34 fr Sécurité ▶ Nettoyer régulièrement les surfaces qui peuvent entrer en contact avec des produits alimentaires et systèmes d'écoule- ment accessibles. ▶ Conserver la viande et le poisson crus dans des récipients ap- propriés dans le compartiment réfrigération de sorte qu'ils ne soient pas en contact avec d'autres aliments et qu'ils ne coulent pas dessus.
Page 35 Sécurité fr ▶ Afin d’écarter tout danger quand le cordon d’alimentation sec- teur de cet appareil est endommagé, seul le fabricant ou son service après-vente ou toute autre personne de qualification équivalente est habilité à le remplacer. AVERTISSEMENT ‒ Risque d'incendie ! En cas d'endommagement des tuyaux, du fluide frigorigène in- flammable et des gaz nocifs peuvent s'échapper et s'enflammer.
Page 36 fr Prévenir les dégâts matériels 3.2 Économies d’énergie 2 Prévenir les dégâts ma- Si vous respectez les instructions sui- tériels vantes, votre appareil consommera moins de courant. ATTENTION ! Choix du lieu d'installation L'utilisation du socle, des glissières ou des portes de l'appareil comme ¡...
Page 37 Installation et branchement fr ¡ Laissez toujours un peu de place 4.2 Critères pour le lieu d'ins- entre les aliments et la paroi ar- tallation rière. ¡ Dégivrez régulièrement le compar- AVERTISSEMENT timent congélation. Risque d'explosion ! ¡ N'ouvrez que brièvement le com- Si l’appareil est installé...
Page 38 fr Description de l'appareil pas exclu que l’appareil subisse des 5 Description de l'appa- dommages en présence d'une tem- pérature ambiante atteignant +5 °C. reil Installation au-dessus et en- dessous, et côte à côte 5.1 Appareil Si vous souhaitez installer 2 appa- Cette section contient une vue d'en- reils de réfrigération en les superpo- semble des composants de votre ap- sant ou les plaçant côte à...
Page 39 Équipement fr 6.4 Casier à beurre et à fro- 6 Équipement mage L'équipement de votre appareil dé- Rangez le beurre et le fromage à pend de son modèle. pâte dure dans le casier à beurre et à fromage. 6.1 Clayette 6.5 Compartiment dans la Pour varier la position de la clayette selon les besoins, vous pouvez reti- contreporte rer la clayette et la replacer à...
Page 40 fr Utilisation Pour enlever les glaçons du bac à 7.4 Régler la température glaçons, passez le bac brièvement sous l’eau du robinet ou déformez- Réglage de la température du le légèrement. compartiment réfrigération Appuyer à plusieurs reprises sur la ▶ touche de réglage de température Utilisation 7 Utilisation jusqu'à...
Page 41 Compartiment réfrigération fr Remarque : Lorsque la Super-fonc- ¡ Pour ne pas entraver la circulation tion est activée, il est possible que de l'air et pour éviter que les ali- l'appareil fonctionne plus bruyam- ments ne gèlent, ne placez pas les ment. aliments directement contre la pa- roi arrière.
Page 42 fr Compartiment congélation mandées pour les aliments sont at- 10.1 Porte du congélateur teintes dans le compartiment réfrigé- Pour que les aliments congelés sto- ration. ckés ne décongèlent pas et que le L'autocollant OK n'est pas compris congélateur ne givre pas aussi fort, sur tous les modèles.
Page 43 Compartiment congélation fr ¡ Congelez les aliments en portions. 10.5 Durée de conservation ¡ Les plats cuisinés sont plus appro- du produit congelé à priés que les aliments crus comes- −18 °C tibles. ¡ Lavez, hachez et blanchissez les Aliments Durée de légumes avant de les congeler. conservation ¡...
Page 44 fr Dégivrage Ce mode amène les produits ali- 11 Dégivrage mentaires à très basses tempéra- tures, ce qui vous permet de les stocker plus longtemps à tempéra- 11.1 Dégivrage du comparti- ture ambiante. ment réfrigération Retirez les aliments congelés et stockez-les dans un endroit frais. En cours de fonctionnement, des Emballez les aliments congelés gouttelettes d'eau de condensation...
Page 45 Nettoyage et entretien fr Débrancher l’appareil du réseau Si des liquides pénètrent dans le trou électrique. d'écoulement, le bac d'évaporation peut déborder. Débrancher la fiche secteur du L’eau de nettoyage ne doit pas pé- ▶ cordon d’alimentation secteur ou nétrer dans le trou d'écoulement. désactiver le fusible dans le boîtier Si vous nettoyez les pièces d'équipe- à...
Page 46 fr Nettoyage et entretien 12.4 Retirer les pièces d’équi- pement Si vous désirez nettoyer soigneuse- ment les pièces d'équipement, retirez celles-ci de votre appareil. Retirer la clayette Soulevez la clayette vers l'avant , ▶ tirez-la et retirez-la ⁠ . → Fig. Enlever la trappe du compartiment congélation Ouvrir la trappe du compartiment ▶...
Page 47 Dépannage fr 13 Dépannage Vous pouvez corriger par vous-même les petits défauts de votre appareil. Lisez les renseignements de dépannage avant de contacter le service consomma- teurs. Vous vous épargnerez ainsi des dépenses inutiles. AVERTISSEMENT Risque d'électrocution ! Les réparations non conformes sont dangereuses. Seul un personnel dûment qualifié...
Page 48 fr Dépannage Défaut Cause et dépannage L'appareil émet des Les pièces d'équipement vacillent ou se coincent. bruits. Vérifiez les pièces d'équipement amovibles et re- ▶ mettez-les éventuellement en place correctement. Des bouteilles ou récipients se touchent. Éloigner les bouteilles ou les récipients les uns des ▶...
Page 49 Entreposage et élimination fr a Au cours de l'auto-test, un signal 13.1 Panne de courant sonore long retentit par intermit- En cas de panne de courant, la tem- tence. pérature à l'intérieur de l'appareil a Si, à la fin de l'auto-test, 2 signaux augmente, ce qui raccourcit la durée sonores retentissent et que de conservation et réduit la qualité...
Page 50 fr Service après-vente 14.2 Mettre au rebut un appa- usagés (waste electrical and electronic equip- reil usagé ment - WEEE). La destruction dans le respect de La directive définit le l’environnement permet de récupérer cadre pour une reprise de précieuses matières premières. et une récupération des appareils usagés appli- cables dans les pays de...
Page 51 Caractéristiques techniques fr Lorsque vous contactez le service L’identifiant du modèle se base sur après-vente, vous avez besoin du nu- les caractères précédant la barre méro de produit (E-Nr.) et du numéro oblique dans le numéro de produit de fabrication (FD) de votre appareil. (E-Nr.) sur la plaque signalétique.
Page 52 Indice 1 Sicurezza ........ 54 7.2 Istruzioni per il funzionamen- 1.1 Avvertenze generali .... 54 to .......... 64 1.2 Utilizzo conforme all'uso pre- 7.3 Spegnimento dell'apparec- visto .......... 54 chio........... 64 1.3 Limitazione di utilizzo.... 54 7.4 Regolazione della tempera- tura ........... 64 1.4 Trasporto sicuro ....... 54 1.5 Installazione sicura .... 55 8 Funzioni supplementari .....
Page 53 13 Sistemazione guasti.... 70 13.1 Interruzione dell’alimenta- zione elettrica ...... 72 13.2 Esecuzione dell'autotest dell'apparecchio ..... 72 14 Stoccaggio e smaltimento.. 72 14.1 Messa fuori servizio dell'ap- parecchio........ 72 14.2 Rottamazione di un appa- recchio dismesso .... 73 15 Servizio di assistenza clienti ... 73 15.1 Codice prodotto (E-Nr.) e codice di produzione (FD) .. 74 16 Dati tecnici........
Page 54 it Sicurezza 1 Sicurezza Osservare le seguenti avvertenze di sicurezza. 1.1 Avvertenze generali ¡ Leggere attentamente le presenti istruzioni. ¡ Conservare le istruzioni e le informazioni sul prodotto per il suc- cessivo utilizzo o per il futuro proprietario. ¡ Non collegare l'apparecchio se ha subito danni durante il tra- sporto.
Page 55 Sicurezza it 1.5 Installazione sicura AVVERTENZA ‒ Pericolo di scosse elettriche! Le installazioni effettuate in modo non appropriato costituiscono un pericolo. ▶ Collegare e utilizzare l’apparecchio solo in conformità con i dati indicati sulla targhetta identificativa. ▶ Collegare l'apparecchio a una rete a corrente alternata soltanto con una presa con messa a terra installata a norma.
Page 56 it Sicurezza ▶ Se il cavo di alimentazione è troppo corto, contattare il servizio di assistenza clienti. ▶ Utilizzare esclusivamente gli adattatori approvati dal produttore. Le prese multiple mobili o gli alimentatori mobili possono surri- scaldarsi e provocare un incendio. ▶ Non collocare prese multiple mobili o alimentatori mobili nella parte posteriore dell'apparecchio.
Page 57 Sicurezza it AVVERTENZA ‒ Pericolo di incendio! Gli apparecchi elettrici all’interno di questo elettrodomestico pos- sono incendiarsi, ad esempio apparecchi di riscaldamento o pro- duttori di ghiaccio elettrici. ▶ Non utilizzare alcun apparecchio elettrico all'interno dell'elettro- domestico. AVVERTENZA ‒ Pericolo di lesioni! I contenitori di bevande contenenti anidride carbonica possono esplodere.
Page 58 it Sicurezza ▶ Se il frigorifero/congelatore rimane vuoto per un lungo periodo, spegnere l'apparecchio, scongelarlo, pulirlo e lasciare aperta la porta per prevenire la formazione di muffa. I componenti nell'apparecchio in metallo o che sembrano in me- tallo possono contenere alluminio. Se cibi con un certo grado di acidità...
Page 59 Sicurezza it AVVERTENZA ‒ Pericolo di incendio! In caso di danneggiamento dei tubi, il refrigerante infiammabile e i gas nocivi possono fuoriuscire e prendere fuoco. ▶ Tenere il fuoco e le fonti di calore lontani dall'apparecchio. ▶ Ventilare l'ambiente. ▶ Spegnere l'apparecchio. → Pagina 64 ▶...
Page 60 it Prevenzione di danni materiali 3.2 Risparmio energetico 2 Prevenzione di danni Osservando queste avvertenze l'ap- materiali parecchio consuma meno energia elettrica. ATTENZIONE! Selezione del luogo d'installazione Salendo o sedendosi sullo zoccolo, sugli elementi estraibili o sulle porte, ¡ Proteggere l'apparecchio dalla lu- l'apparecchio può...
Page 61 Installazione e allacciamento it ¡ Aprire solo per poco il congelatore 4.2 Criteri per il luogo d'in- e richiuderlo accuratamente. stallazione AVVERTENZA 4 Installazione e allaccia- Pericolo di esplosione! mento Se l'apparecchio è collocato in un lo- cale troppo piccolo, in caso di perdi- ta del circuito refrigerante si può...
Page 62 it Conoscere l'apparecchio re esclusi danni all’apparecchio fino 5 Conoscere l'apparec- ad una temperatura ambiente di 5 °C. chio Installazione over-and-under e side-by-side 5.1 Apparecchio Se si desiderano installare due appa- Di seguito è riportata una panorami- recchi di refrigerazione sovrapposti o ca dei componenti dell'apparecchio. vicini, mantenere una distanza di al- → Fig.
Page 63 Dotazione it 6.4 Scomparto per burro e 6 Dotazione formaggio La dotazione dell'apparecchio dipen- Conservare il burro e il formaggio du- de dal modello. ro nei relativi scomparti. 6.1 Ripiano 6.5 Balconcino controporta Per variare il ripiano secondo la ne- Per variare il balconcino controporta, cessità, rimuoverlo e reinserirlo in un è...
Page 64 it di base 7.4 Regolazione della tempe- di base 7 Comandi di base ratura di base Regolazione della temperatura del 7.1 Accensione dell’apparec- frigorifero chio Premere ripetutamente il pulsante ▶ Collegare elettricamente l'apparec- di regolazione della temperatura chio. → Pagina 62 finché l'indicatore non indica la temperatura desiderata.
Page 65 Frigorifero it Attivare Funzione «super» 9.2 Zone fredde nel frigorifero Premere ripetutamente il pulsante ▶ Per via della circolazione dell'aria di regolazione della temperatura all'interno del frigo si creano diverse finché non si accende. zone fredde. Nota: Dopo 24 ore l'apparecchio Zona più fredda commuta al funzionamento normale.
Page 66 it Congelatore 10.3 Consigli per la conserva- 10 Congelatore zione di alimenti nel va- Nel vano congelatore è possibile no congelatore conservare i prodotti surgelati, con- ¡ Sistemare gli alimenti confezionati gelare gli alimenti e produrre i cubetti o coperti in modo sigillato. di ghiaccio. ¡...
Page 67 Scongelamento it Introdurre l’alimento nella confezio- 11 Scongelamento Fare uscire l’aria. Chiudere le confezioni a tenuta 11.1 Scongelamento nel fri- d'aria, per evitare che gli alimenti gorifero perdano il gusto o possano essic- carsi. A seconda della funzione, durante il Scrivere sulla confezione il conte- funzionamento si formano gocce nuto e la data di congelamento.
Page 68 it Pulizia e cura Togliere gli alimenti congelati e Togliere la spina del cavo di ali- collocarli in un luogo fresco. Avvol- mentazione o disattivare il fusibile gere gli alimenti congelati in coper- nella scatola dei fusibili. ture o giornali con accumulatori Togliere tutti gli alimenti e conser- del freddo, se disponibili.
Page 69 Pulizia e cura it Lavando i pezzi dell'attrezzatura e gli Rimozione dello sportello del accessori in lavastoviglie, questi si congelatore possono deformare o scolorire. Aprire lo sportello del congelatore ▶ Non lavare mai le parti dell'attrez- ▶ e staccarlo dal supporto. zatura e gli accessori in lavastovi- → Fig.
Page 70 it Sistemazione guasti 13 Sistemazione guasti I guasti minori possono essere sistemati autonomamente dall'utente. Utilizzare le informazioni per la sistemazione dei guasti prima di contattare il servizio di assistenza clienti. In questo modo si evitano costi non necessari. AVVERTENZA Pericolo di scosse elettriche! Gli interventi di riparazione effettuati in modo non appropriato rappresentano una fonte di pericolo.
Page 71 Sistemazione guasti it Anomalia Causa e ricerca guasti L'apparecchio produ- Le parti dell'attrezzatura traballano o si incastrano. ce dei rumori. Controllare le parti estraibili ed eventualmente inse- ▶ rirle di nuovo correttamente. Le bottiglie o le stoviglie si toccano. Separare le bottiglie o le stoviglie. ▶...
Page 72 it Stoccaggio e smaltimento a Si avvia l'autotest dell'apparecchio. 13.1 Interruzione dell’alimen- a Durante l’autotest, di tanto in tanto tazione elettrica viene emesso un lungo segnale acustico. Durante un'interruzione di corrente la a Se al termine dell'autotest vengono temperatura nell'apparecchio aumen- emessi 2 segnali acustici e ta, riducendo il tempo di conservazio- lampeggia due volte significa che ne e la qualità...
Page 73 Servizio di assistenza clienti it 14.2 Rottamazione di un ap- (waste electrical and electronic equipment - parecchio dismesso WEEE). Un corretto smaltimento nel rispetto Questa direttiva defini- dell'ambiente permette di recuperare sce le norme per la rac- materie prime preziose. colta e il riciclaggio degli apparecchi dismessi va- lide su tutto il territorio AVVERTENZA...
Page 74 it Dati tecnici Quando si contatta il servizio di assi- ternativa, l'indicazione del modello si stenza clienti sono necessari il codi- trova anche nella prima riga dell'eti- ce prodotto (E-Nr.) e il codice di pro- chetta energetica UE. duzione (FD) dell'apparecchio. I dati di contatto del servizio di assi- stenza clienti sono disponibili nell'elenco dei centri di assistenza al-...
Page 75 Inhoudsopgave 1 Veiligheid........ 77 8 Extra functies ...... 87 1.1 Algemene aanwijzingen ... 77 8.1 Super-functie ...... 87 1.2 Bestemming van het appa- 9 Koelvak ........ 87 raat ........... 77 9.1 Tips voor het bewaren van 1.3 Inperking van de gebruikers .. 77 levensmiddelen in het koel- 1.4 Veiliger transport ...... 77 vak .......... 87...
Page 76 15 Servicedienst...... 96 15.1 Productnummer (E-nr.) en productienummer (FD) ... 97 16 Technische gegevens.... 97...
Page 77 Veiligheid nl 1 Veiligheid Neem de volgende veiligheidsvoorschriften in acht. 1.1 Algemene aanwijzingen ¡ Lees deze gebruiksaanwijzing zorgvuldig door. ¡ Bewaar de gebruiksaanwijzing en de productinformatie voor la- ter gebruik of voor volgende eigenaren. ¡ Sluit het apparaat in geval van transportschade niet aan. 1.2 Bestemming van het apparaat Dit apparaat is uitsluitend voor de inbouw bedoeld.
Page 78 nl Veiligheid 1.5 Veilige installatie WAARSCHUWING ‒ Kans op elektrische schok! Ondeskundige installaties zijn gevaarlijk. ▶ Het apparaat uitsluitend aansluiten en gebruiken volgens de ge- gevens op het typeplaatje. ▶ Het apparaat uitsluitend via een volgens de voorschriften geïn- stalleerd stopcontact met randaarde op een stroomnet met wis- selstroom aansluiten.
Page 79 Veiligheid nl Draagbare mobiele meervoudige stopcontacten of draagbare net- voedingen kunnen oververhit raken en tot brand leiden. ▶ Draagbare mobiele meervoudige stopcontacten of draagbare netvoedingen niet aan de achterkant van de apparaten plaat- sen. 1.6 Veilig gebruik WAARSCHUWING ‒ Kans op elektrische schok! Binnendringend vocht kan een elektrische schok veroorzaken. ▶...
Page 80 nl Veiligheid WAARSCHUWING ‒ Kans op brand! Elektrische apparaten binnenin het apparaat kunnen tot een brand leiden, bijv. verwarmingsapparaten of elektrische ijsbereiders. ▶ Gebruik geen elektrische apparaten binnenin het apparaat. WAARSCHUWING ‒ Kans op letsel! Flessen of blikjes met koolzuurhoudende drank kunnen barsten. ▶ Geen flessen of blikjes met koolzuurhoudende drank in het vriesvak bewaren.
Page 81 Veiligheid nl Delen in het apparaat van metaal of met een metalen uiterlijk kun- nen aluminium bevatten. Wanneer zure levensmiddelen in contact komen met aluminium in contact komen, dan kunnen aluminiumio- nen overdragen naar de levensmiddelen. ▶ Verontreinigde levensmiddelen niet consumeren. 1.7 Beschadigd apparaat WAARSCHUWING ‒ Kans op elektrische schok! Een beschadigd apparaat of een beschadigd netsnoer is gevaar-...
Page 82 nl Veiligheid ▶ De stekker van het netsnoer uit het stopcontact trekken of de zekering in de meterkast uitschakelen. ▶ Neem contact op met de service-afdeling. → Pagina 96...
Page 83 Het voorkomen van materiële schade nl ¡ Plaats het apparaat zo ver moge- 2 Het voorkomen van lijk van radiatoren, fornuis en ande- re warmtebronnen: materiële schade – Houd 30 mm afstand aan tot elektrische- of gasfornuizen. LET OP! – Houd 300 mm afstand aan tot Door het gebruik van de plint, laden olie- en kolenfornuizen.
Page 84 nl Opstellen en aansluiten ¡ Inbouw Klimaat- Toegestane ruimte- ¡ Uitrusting en accessoires klasse temperatuur ¡ Montagemateriaal 16 °C…32 °C ¡ Montagehandleiding 16 °C…38 °C ¡ Gebruiksaanwijzing 16 °C…43 °C ¡ Klantenservice overzicht ¡ Garantiebijlage Het apparaat is volledig functioneel ¡ Energielabel binnen de toegestane binnentempe- ¡ Informatie over energieverbruik en ratuur.
Page 85 Uw apparaat leren kennen nl 4.5 Apparaat elektrisch aan- 5.2 Bedieningspaneel sluiten Via het bedieningsveld kunt u alle functies van uw apparaat instellen en De netstekker van het aansluit- informatie krijgen over de gebruiks- snoer van het apparaat in een toestand. stopcontact in de omgeving van → Fig.
Page 86 nl Bediening Om ervoor te zorgen dat de kwaliteit Vastgevroren ijsblokjesschaal al- en het aroma behouden blijven, moet leen met een bot voorwerp, bijv. u koudegevoelig fruit en groente bui- steel van een lepel, losmaken. ten het apparaat bewaren bij tempe- Om de ijsblokjesschaal los te ma- raturen van ca.
Page 87 Extra functies nl Super-functie uitschakelen 7.4 Temperatuur instellen Druk op de temperatuurinsteltoets. ▶ Koelvaktemperatuur instellen Druk net zo vaak op de tempera- ▶ tuurinsteltoets tot de gewenste 9 Koelvak temperatuur op het temperatuur- display wordt weergegeven. In het koelvak kunt u vlees, worst, De aanbevolen temperatuur in het vis, melkproducten, eieren, bereide koelvak bedraagt 4 °C.
Page 88 nl Vriesvak 9.2 Koudezones in het koel- 10 Vriesvak In het vriesvak kunt u diepvrieswaren Door de luchtcirculatie in et koelvak bewaren, levensmiddelen bevriezen ontstaan verschillende koudezones. en ijsblokjes maken. De temperatuur in het vriesvak is af- Koudste zone hankelijk van de temperatuur in het De koudste zone is tussen de op de koelvak.
Page 89 Vriesvak nl De levensmiddelen in de verpak- 10.3 Tips voor het bewaren king leggen. van levensmiddelen in De lucht eruit drukken. het vriesvak De verpakking luchtdicht afsluiten om te voorkomen dat de levens- ¡ Bewaar de levensmiddelen lucht- middelen hun smaak verliezen of dicht verpakt.
Page 90 nl Ontdooien ¡ Levensmiddelen voor directe con- De diepvrieswaren verwijderen en sumptie in de magnetron, in de op een koele plaats bewaren. De oven of op het fornuis bereiden. diepvriesproducten in dekens of krantenpapier met koelelementen, indien voorhanden, wikkelen. Het apparaat uitschakelen. 11 Ontdooien → Pagina 86 Haal de stekker van het apparaat...
Page 91 Reiniging en onderhoud nl De stekker van het netsnoer uit het Wanneer u uitrustingsdelen en acces- stopcontact trekken of de zekering soires in de vaatwasser reinigt, kun- in de meterkast uitschakelen. nen deze vervormen of verkleuren. Nooit uitrustingsdelen en accessoi- Alle levensmiddelen eruit halen en ▶...
Page 92 nl Reiniging en onderhoud Deurrek verwijderen Het deurrek omhoog tillen en ver- ▶ wijderen. → Fig. Groente- en fruitlade verwijderen De fruit- en groentelade tot de aan- slag uittrekken. Til de fruit- en groentelade aan de voorzijde op en verwijder deze ⁠ . → Fig.
Page 93 Storingen verhelpen nl 13 Storingen verhelpen Kleinere storingen aan het apparaat kunt u zelf verhelpen. Raadpleeg voordat u contact opneemt met de klantenservice de informatie over het verhelpen van storingen. Zo voorkomt u onnodige kosten. WAARSCHUWING Kans op elektrische schok! Ondeskundige reparaties zijn gevaarlijk. Alleen daarvoor geschoold vakpersoneel mag reparaties aan het apparaat ▶...
Page 94 nl Storingen verhelpen Storing Oorzaak en probleemoplossing Apparaat produceert Uitrustingsdelen wiebelen of klemmen. geluiden. Controleer de uitneembare uitrustingsdelen en zet ▶ ze eventueel opnieuw in het apparaat. Flessen of containers raken elkaar. Haal flessen of containers van elkaar. ▶ Super-functie is ingeschakeld. Geen handeling vereist.Geen handeling vereist.
Page 95 Opslaan en afvoeren nl a Tijdens de apparaatzelftest weer- 13.1 Stroomuitval klinkt tussendoor een lang akoes- Tijdens een stroomuitval stijgt de tisch signaal. temperatuur in het apparaat, hierdoor a Als na het einde van de apparaat- verkort de bewaartijd en de kwaliteit zelftest 2 akoestische signalen van de diepvriesproducten vermin- weerklinken en...
Page 96 nl Servicedienst 14.2 Afvoeren van uw oude sche apparatuur (waste electrical and electronic apparaat equipment - WEEE). Door een milieuvriendelijke afvoer De richtlijn geeft het ka- kunnen waardevolle grondstoffen op- der aan voor de in de nieuw worden gebruikt. EU geldige terugneming en verwerking van oude apparaten.
Page 97 Technische gegevens nl Als u contact opneemt met de servi- cedienst, hebt u het productnummer (E-Nr.) en het productienummer (FD) van het apparaat nodig. De contactgegevens van de service- dienst vindt u in de meegeleverde servicedienstlijst of op onze website. 15.1 Productnummer (E-nr.) en productienummer (FD) Het productnummer (E-Nr.) en het...
Page 100 BSH Hausgeräte GmbH Carl-Wery-Straße 34 81739 München, GERMANY *9001715343* 9001715343 de, fr, it, nl 020209...
Page 101 SELF-REPAIR HINTS [bg] Съвети за ремонт ................................................................ 2 [hr] Savjeti za popravak................................................................ 18 [cs] Poznámky k opravě ................................................................ 34 [da] Tip til reparation .................................................................. 50 [nl] Reparatie informatie................................................................ 66 [en] Self-repair hints ................................................................... 82 [et] Remonditeave .................................................................. 98 [fi] Korjausvinkit.................................................................. 114 [fr] Conseils de réparation ..............................................................
Page 102 Съвети за ремонт - Хладилник Относно този документ.............. 3 1.1 Важна информация.................. 3 1.1.1 Цел.................... 3 1.2 Обяснение на символите ................ 3 1.2.1 Нива на опасност ................ 3 1.2.2 Символи за опасност................. 3 1.2.3 Структура на предупрежденията ............ 4 1.2.4 Общи символи................... 4 Безопасност................... 5 2.1 Общи инструкции за безопасност .............. 5 2.1.1 Всички...
Page 103 Относно този документ Относно този документ 1.1 Важна информация 1.2 Обяснение на символите 1.1.1 Цел 1.2.1 Нива на опасност Тези съвети за ремонт помагат на потребителя да ремонтира сам уреди в съот- Предупредителните нива се състоят от символ и сигнална дума. Сигналната ду- ветствие...
Page 104 Относно този документ Символ за опасност Значение Общ символ Значение Опасност от премазване Идентифициране на специален съвет (текст и/или графика) Идентифициране на прост съвет (само текст) Опасност от горещи повърхности Идентифициране на връзка към видео урок Идентифициране на необходимите ин- Опасност...
Page 105 Безопасност Безопасност 2.1 Общи инструкции за безопасност 2.1.1 Всички домашни уреди Риск от токов удар поради части под напрежение! ¡ Грешки при ремонти, включващи електрически компоненти, могат да доведат до токов удар! ¡ Разкачете уреда от електрическата мрежа за поне 60 секунди, преди да за- почнете...
Page 106 Инструменти и помощни средства Инструменти и помощни средства посочване Подробности Изображения Защитна кърпа 60 см x 50 см [00342013] Смукателна чаша Ø50 мм [00342224] Накрайник Torx 6,3 мм (1/4") TX20 [00340865] 2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Страница 6 от 385...
Page 107 Ремонт Ремонт 4.1 Смяна на уплътнителя на вратата 2. Извадете уплътнителя на вратата от жлеба. Изискване: Вратата е отворена. 4.1.1 Сваляне на уплътнителя на вратата 1. Освободете уплътнителя на вратата от жлеба отляво и отдясно. Уплътнителят на вратата е свален. 4.1.2 Монтиране...
Page 108 Ремонт 1. Проверете жлеба на уплътнителя за повреди. 4. Натиснете ъглите на уплътнителя отгоре и отдолу към жлеба. Ако жлебът на уплътнителя е повреден: Свържете се с отдела за обслужване на клиенти. Леката деформация на уплътнителя на вратата е нормална и не засяга...
Page 109 Ремонт 5. Постепенно вкарайте с натискане целия уплътнител в жлеба. Уплътнителят на вратата е монтиран. 2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Страница 9 от 385...
Page 110 Ремонт 4.2.1 Сваляне на плоската панта 4.2 Смяна на плоска панта Внимавайте пантите да не се затварят по време на сваляне/монтаж. Специални инструменти: Накрайник Torx TX20 6,3 мм (1/4") [00340865] ПРЕДУПРЕЖДЕНИЕ Тежки, обемисти уреди! Травми на гърба и мускулите ▶ Операцията по отстраняване на вратите на уреда трябва да се...
Page 111 Ремонт 4.2.2 Монтиране на плоска панта 2. 1. Разхлабете четирите винта (1). 2. Плъзнете навън и свалете вратата (2). ▶ Монтирайте в обратен ред. 3. 1. Свалете четирите винта (1). 2. Свалете пантите (2). Пантите са свалени. 2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Страница 11 от 385...
Page 112 Ремонт 4.3.1 Сваляне на плъзгащата се панта 4.3 Смяна на плъзгащата се панта ▶ 1. Развийте двата винта (1). Специални инструменти: 2. Свалете горната панта (2). Накрайник Torx TX20 6,3 мм (1/4") [00340865] 3. Извадете вратата (3). 4. Развийте двата винта (4). 5.
Page 113 Ремонт 4.4 Смяна на рафта Изискване: Вратата е отворена. 4.4.1 Изваждане на рафта ▶ Издърпайте рафта. Рафтът е свален. 4.4.2 Монтиране на рафта ▶ Монтирайте в обратен ред. 2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Страница 13 от 385...
Page 114 Ремонт 4.5 Смяна на стелажа на вратата Изискване: Вратата е отворена. 4.5.1 Изваждане на стелажа на вратата ▶ Повдигнете стелажа на вратата нагоре. Стелажът на вратата е свален. 4.5.2 Монтиране на стелажа на вратата ▶ Монтирайте в обратен ред. 2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Страница 14 от 385...
Page 115 Ремонт 4.6 Смяна на контейнера за плодове и зеленчуци Изискване: Вратата е отворена. 4.6.1 Изваждане на контейнера за плодове и зеленчуци 1. Издърпайте контейнера за плодове и зеленчуци докъдето може да стигне. 2. 1. Повдигнете контейнера за плодове и зеленчуци в предната част (1). 2.
Page 116 Ремонт 4.7 Смяна на страничната LED светлина 2. Издърпайте смукателните чаши напред с едно въртеливо движение. Специални инструменти: Смукателна чаша Ø50 мм [00342224] Вашият уред е снабден с LED осветление, което не изисква под- дръжка. Това осветление може да бъде ремонтирано само от специалисти от...
Page 117 Ремонт 3. Свалете LED модула. Страничната LED лампа е свалена. 4.7.2 Монтиране на страничната LED лампа Поради възможността куките на капака на лампата да се счупят по време на свалянето, резервната странична LED лампа е комплект, който включва LED модул и капак. Монтирайте...
Page 118 Savjeti za popravak - Hladnjak O ovom dokumentu................ 19 1.1 Važne informacije .................. 19 1.1.1 Svrha .................... 19 1.2 Objašnjenje oznaka .................. 19 1.2.1 Stupnjevi opasnosti ................ 19 1.2.2 Oznake opasnosti ................ 19 1.2.3 Struktura upozorenja ................. 20 1.2.4 Opće oznake .................. 20 Sigurnost.................... 21 2.1 Opće sigurnosne upute .................. 21 2.1.1 Svi kućanski uređaji ................ 21 Alat i pomagala .................. 22 Popravak .................... 23...
Page 119 O ovom dokumentu O ovom dokumentu 1.1 Važne informacije 1.2 Objašnjenje oznaka 1.1.1 Svrha 1.2.1 Stupnjevi opasnosti Ove upute za popravak služe kao podrška korisnicima prilikom samostalnog popravlja- Stupnjevi upozorenja sastoje se od oznake i signalne riječi. Signalna riječ ukazuje na nja uređaja u skladu s primjenjivom Direktivom o ekološkom dizajnu (od ožujka 2021.).
Page 120 O ovom dokumentu Oznaka opasnosti Značenje Opća znaka Značenje Opasnost od vrućih površina Oznaka potrebnog alata Oznaka potrebnih preduvjeta Oznaka uvjeta (ako ..., tad ...) Opasnost od jakog magnetskog polja Oznaka rezultata Početak Oznaka tipke ili gumba Opasnost od neionizirajućeg zračenja [00123456] Oznaka broja materijala Status...
Page 121 Sigurnost Sigurnost 2.1 Opće sigurnosne upute 2.1.1 Svi kućanski uređaji Opasnost od strujnog udara zbog dijelova koji provode struju! ¡ Pogreške izazvane popravcima električnih sastavnih dijelova mogu dovesti do strujnog udara! ¡ Isključite uređaj iz struje na najmanje 60 sekundi prije početka radova. ¡...
Page 122 Alat i pomagala Alat i pomagala Oznaka Pojedinosti Slike Zaštitna navlaka 60 cm x 50 cm [00342013] Usisna čašica Ø50 mm [00342224] Nastavak Torx 6,3 mm (1/4") TX20 [00340865] 2022-09-02_9001762436 Autorska prava BSH Hausgeräte GmbH Stranica 22 od 385...
Page 123 Popravak Popravak 4.1 Zamjena brtve vrata 2. Izvucite brtvu vrata iz utora. Zahtjev: Vrata su otvorena. 4.1.1 Uklanjanje brtve vrata 1. Otpustite brtvu vrata iz utora u desnom i lijevom kutu. Brtva vrata je uklonjena. 4.1.2 Postavljanje brtve vrata Debljina nove brtve vrata može malo odstupati od debljine stare brtve vra- ta.
Page 124 Popravak 1. Provjerite ima li oštećenja na utoru za brtvu. 4. Gurnite kutove brtve na vrh i dno utora. Ako je utor za brtvu oštećen. Obratite se službi za korisnike. Blago odstupanje brtve vrata normalno je i ne utječe na funkciju. Pre- poručuje se izravnati brtvu vrata prije umetanja u uređaj.
Page 125 Popravak 5. Utisnite cijelu brtvu korak po korak u utor. Brtva vrata je postavljena. 2022-09-02_9001762436 Autorska prava BSH Hausgeräte GmbH Stranica 25 od 385...
Page 126 Popravak 4.2.1 Uklanjanje ravnog zgloba 4.2 Zamjena ravnog zgloba Pazite da zglobovi ne budu preblizu tijekom uklanjanja/postavljanja. Specijalni alati: Nastavak Torx TX20 6,3 mm (1/4") [00340865] UPOZORENJE Teški, veliki uređaji! Ozljede leđa i kralježnice ▶ Uklanjanje vrata uređaja smiju obavljati samo obučeni stručnjaci. ▶...
Page 127 Popravak 4.2.2 Postavljanje ravnog zgloba 2. 1. Otpustite četiri vijka (1). 2. Gurnite vrata prema van i uklonite ih (2). ▶ Postavite obratnim redoslijedom. 3. 1. Uklonite četiri vijka (1). 2. Uklonite zglobove (2). Zglobovi su uklonjeni. 2022-09-02_9001762436 Autorska prava BSH Hausgeräte GmbH Stranica 27 od 385...
Page 128 Popravak 4.3.1 Uklanjanje kliznog zgloba 4.3 Zamjena kliznog zgloba ▶ 1. Odvijte dva vijka (1). Specijalni alati: 2. Uklonite gornji zglob (2). Nastavak Torx TX20 6,3 mm (1/4") [00340865] 3. Uklonite vrata (3). 4. Odvijte dva vijka (4). 5. Uklonite donji zglob (5). UPOZORENJE Teški, veliki uređaji! Ozljede leđa i kralježnice...
Page 129 Popravak 4.4 Zamjena police Zahtjev: Vrata su otvorena. 4.4.1 Uklanjanje police ▶ Izvucite policu. Polica je uklonjena. 4.4.2 Postavljanje police ▶ Postavite obratnim redoslijedom. 2022-09-02_9001762436 Autorska prava BSH Hausgeräte GmbH Stranica 29 od 385...
Page 130 Popravak 4.5 Zamjena posude za vrata Zahtjev: Vrata su otvorena. 4.5.1 Uklanjanje posude za vrata ▶ Podignite posudu za vrata prema gore. Posuda za vrata je uklonjena. 4.5.2 Postavljanje posude za vrata ▶ Postavite obratnim redoslijedom. 2022-09-02_9001762436 Autorska prava BSH Hausgeräte GmbH Stranica 30 od 385...
Page 131 Popravak 4.6 Zamjena spremnika za voće i povrće Zahtjev: Vrata su otvorena. 4.6.1 Uklanjanje spremnika za voće i povrće 1. Izvucite spremnik za voće i povrće koliko je moguće. 2. 1. Podignite prednji dio spremnika za voće i povrće (1). 2.
Page 132 Popravak 4.7 Zamjena bočnog LED svjetla 2. Povucite usisne čašice naprijed jednim okretom. Specijalni alati: Usisna čašica Ø50 mm [00342224] Uređaj ima svjetlo LED koje ne zahtijeva održavanje. Ta svjetla smije popravljati samo osoblje iz službe za korisnike ili ovlašte- ni tehničari! OPASNOST Opasnost od strujnog udara zbog dijelova koji provode struju!
Page 133 Popravak 3. Uklonite LED modul. Bočno LED svjetlo je uklonjeno. 4.7.2 Postavljanje bočnog LED svjetla Budući da se kuke poklopca svjetiljke lako lome pri uklanjanju, rezervni dio LED bočnog svjetla je komplet koji sadrži LED modul i poklopac svje- tiljke. Postavite obratnim redoslijedom.
Page 134 Poznámky k opravě - Chladnička O tomto dokumentu ................ 35 1.1 Důležité informace.................. 35 1.1.1 Účel .................... 35 1.2 Vysvětlení symbolů.................. 35 1.2.1 Úroveň nebezpečí ................ 35 1.2.2 Symboly nebezpečí................ 35 1.2.3 Struktura výstrah................ 36 1.2.4 Obecné symboly ................ 36 Bezpečnost.................... 37 2.1 Všeobecné bezpečnostní pokyny .............. 37 2.1.1 Všechny domácí spotřebiče ............... 37 Nástroje a pomůcky ................ 38 Oprava..................... 39 4.1 Výměna těsnění...
Page 135 O tomto dokumentu O tomto dokumentu 1.1 Důležité informace 1.2 Vysvětlení symbolů 1.1.1 Účel 1.2.1 Úroveň nebezpečí Tyto pokyny k opravě pomáhají spotřebiteli při vlastnoruční opravě spotřebičů v soula- Jednotlivé úrovně výstrah se skládají ze symbolu a signálního slova. Signální slova du s platnými předpisy o ekodesignu (platnými k 03/2021).
Page 136 O tomto dokumentu Symbol nebezpečí Význam Obecný symbol Význam Nebezpečí spojené s horkými povrchy Uvedení požadovaných nástrojů Uvedení požadovaných podmínek Uvedení podmínky (když, pak atd.) Nebezpečí vycházející ze silného elektro- magnetického pole Uvedení výsledku Start Uvedení klávesy nebo tlačítka Nebezpečí z neionizujícího záření [00123456] Uvedení...
Page 137 Bezpečnost Bezpečnost 2.1 Všeobecné bezpečnostní pokyny 2.1.1 Všechny domácí spotřebiče Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! ¡ Chyby při opravě elektrických součástí mohou vést k úrazu elektrickým proudem! ¡ Odpojte spotřebič ze sítě alespoň 60 sekund před zahájením prací. ¡...
Page 138 Nástroje a pomůcky Nástroje a pomůcky Označení Detaily Snímky Ochranná tkanina 60 cm x 50 cm [00342013] Přísavka Ø50 mm [00342224] Torx Bit TX20 6,3 mm (1/4") [00340865] 2022-09-02_9001762436 Copyright BSH Hausgeräte GmbH strana 38 od 385...
Page 139 Oprava Oprava 4.1 Výměna těsnění dvířek 2. Vytáhněte těsnění z drážky. Požadavek: Dvířka jsou otevřená. 4.1.1 Vyjmutí těsnění dvířek 1. Uvolněte těsnění dvířek z drážky v pravém a levém rohu. Těsnění dvířek je vyjmuté. 4.1.2 Montáž těsnění dvířek Nové těsnění dvířek může mít trochu jinou šířku než původní těsnění. Dovření...
Page 140 Oprava 1. Zkontrolujte, zda není poškozena drážka těsnění. 4. Zatlačte horní a dolní rohy těsnění do drážky. Pokud je drážka těsnění poškozená, kontaktujte zákaznický servis. Lehká deformace těsnění dvířek je normální a nemá vliv na jeho funkci. Před vložením do spotřebiče doporučujeme těsnění narovnat. Těsnění...
Page 141 Oprava 5. Postupně zatlačte do drážky celé těsnění. Těsnění dvířek je namontované. 2022-09-02_9001762436 Copyright BSH Hausgeräte GmbH strana 41 od 385...
Page 142 Oprava 4.2.1 Odstranění plochých pantů 4.2 Výměna plochých pantů Dbejte na to, abyste panty během demontáže / montáže nezavřeli. Speciální nástroje: Torx Bit TX20 6,3 mm (1/4") [00340865] VÝSTRAHA Těžké, objemné spotřebiče! Poranění zad a svalů ▶ Odstranění dvířek spotřebiče by měl provádět výhradně školený odborník.
Page 143 Oprava 4.2.2 Montáž plochých pantů 2. 1. Uvolněte čtyři šrouby (1). 2. Vysuňte a vyjměte dvířka (2). ▶ Montáž proveďte v opačném sledu. 3. 1. Odstraňte čtyři šrouby (1). 2. Vyjměte panty (2). Závěsy jsou vyjmuté. 2022-09-02_9001762436 Copyright BSH Hausgeräte GmbH strana 43 od 385...
Page 144 Oprava 4.3.1 Odstranění posuvných závěsů 4.3 Výměna posuvných závěsů ▶ 1. Vyšroubujte dva šrouby (1). Speciální nástroje: 2. Vyjměte horní závěs (2). Torx Bit TX20 6,3 mm (1/4") [00340865] 3. Vyjměte dvířka (3). 4. Vyšroubujte dva šrouby (4). 5. Vyjměte spodní závěs (5). VÝSTRAHA Těžké, objemné...
Page 145 Oprava 4.4 Výměna odkládací plochy Požadavek: Dvířka jsou otevřená. 4.4.1 Vyjmutí odkládací plochy ▶ Vytáhněte odkládací plochu. Odkládací plocha je vyjmutá. 4.4.2 Montáž odkládací plochy ▶ Montáž proveďte v opačném sledu. 2022-09-02_9001762436 Copyright BSH Hausgeräte GmbH strana 45 od 385...
Page 146 Oprava 4.5 Výměna dveřní přihrádky Požadavek: Dvířka jsou otevřená. 4.5.1 Vyjmutí dveřní přihrádky ▶ Zvedněte dveřní přihrádku nahoru. Dveřní přihrádka je vyjmutá. 4.5.2 Montáž dveřní přihrádky ▶ Montáž proveďte v opačném sledu. 2022-09-02_9001762436 Copyright BSH Hausgeräte GmbH strana 46 od 385...
Page 147 Oprava 4.6 Výměna zásobníku na ovoce a zeleninu Požadavek: Dvířka jsou otevřená. 4.6.1 Vyjmutí zásobníku na ovoce a zeleninu 1. Co nejvíce vytáhněte zásobník na ovoce a zeleninu. 2. 1. Zvedněte vpředu (1) zásobník na ovoce a zeleninu. 2. Vyjměte zásobník (2). Zásobník na ovoce a zeleninu je vyjmutý.
Page 148 Oprava 4.7 Výměna LED bočního osvětlení 2. Otočením vytáhněte přísavky dopředu. Speciální nástroje: Přísavka Ø50 mm [00342224] Váš spotřebič je vybaven bezúdržbovým LED osvětlením. Tato osvětlení smí být opravena pouze zákaznickým servisem nebo oprávněným technikem! NEBEZPEČÍ Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! V případě...
Page 149 Oprava 3. Vyjměte LED modul. LED boční osvětlení je vyjmuté. 4.7.2 Montáž LED bočního osvětlení Protože se háky krytu žárovky během demontáže snadno zlomí, ob- sahuje sada náhradních dílů LED bočního světla LED modul a kryt osvětlení. Montáž proveďte v opačném sledu. ▶...
Page 150 Tip til reparation - Køleskab Om dette dokument................ 51 1.1 Vigtig information................... 51 1.1.1 Formål.................... 51 1.2 Forklaring af symboler ................... 51 1.2.1 Fareniveauer .................. 51 1.2.2 Faresymboler.................. 51 1.2.3 Advarslernes opbygning .............. 52 1.2.4 Generelle symboler ................ 52 Sikkerhed .................... 53 2.1 Generelle sikkerhedsanvisninger .............. 53 2.1.1 Alle husholdningsapparater ............... 53 Værktøjer og hjælpemidler.............. 54 Reparation ..................... 55 4.1 Udskiftning af dørpakning................ 55 4.1.1...
Page 151 Om dette dokument Om dette dokument 1.1 Vigtig information 1.2 Forklaring af symboler 1.1.1 Formål 1.2.1 Fareniveauer Disse reparationsanvisninger hjælper kunden til selv at kunne reparere apparater i hen- Advarselsniveauerne består af et symbol og et signalord. Signalordene indikerer farens hold til den gældende lovgivning om miljøvenligt design (fra 03/2021).
Page 152 Om dette dokument Faresymbol Betydning Generelt symbol Betydning Fare for klemning Angivelse af et særligt tip (tekst og/eller grafik) Angivelse af et simpelt tip (kun tekst) Fare pga. varme overflader Angivelse af et link til en videotutorial Angivelse af nødvendige værktøjer Angivelse af krævede forudsætninger Fare pga.
Page 153 Sikkerhed Sikkerhed 2.1 Generelle sikkerhedsanvisninger 2.1.1 Alle husholdningsapparater Fare for elektrisk stød pga. spændingsførende dele! ¡ Fejl i forbindelse med reparationer, der involverer elektriske komponenter, kan medføre elektrisk stød! ¡ Afbryd apparatet fra strømnettet i mindst 60 sekunder, før arbejdet påbegyndes. ¡...
Page 154 Værktøjer og hjælpemidler Værktøjer og hjælpemidler Betegnelse Detaljer Billeder Beskyttelsesklud 60 cm x 50 cm [00342013] Sugekop Ø50 mm [00342224] Torx-bit TX20 6,3 mm (1/4") [00340865] 2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Side 54 af 385...
Page 155 Reparation Reparation 4.1 Udskiftning af dørpakning 2. Træk dørpakningen ud af rillen. Preindstilling: Døren er åben. 4.1.1 Fjernelse af dørpakning 1. Frigør dørpakningen fra rillen i højre og venstre hjørne. Dørpakningen er fjernet. 4.1.2 Montering af dørpakning Tykkelsen af den nye dørpakning kan afvige en smule fra tykkelsen af den gamle dørpakning.
Page 156 Reparation 1. Kontrollér rillen til pakningen med hensyn til beskadigelse. 4. Tryk pakningens hjørner i rillen foroven og forneden. Hvis rillen til pakningen er beskadiget: Kontakt kundeservice. En smule deformation på dørpakningen er normalt og påvirker ikke dens funktion. Det anbefales til at glatte dørpakningen, før den sæt- tes i apparatet.
Page 157 Reparation 5. Tryk hele pakningen trinvist i rillen. Dørpakningen er monteret. 2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Side 57 af 385...
Page 158 Reparation 4.2.1 Fjernelse af fladhængsel 4.2 Udskiftning af fladhængsel Sørg for, at hængslerne ikke lukker, når de fjernes/monteres. Nødvendig værktøj: Torx-bit TX20 6,3 mm (1/4") [00340865] ADVARSEL Tunge, store apparater! Ryg- og muskelskader ▶ Arbejde til fjernelse af apparatets dør bør kun udføres af uddanne- de specialister.
Page 159 Reparation 4.2.2 Montering af fladhængsel 2. 1. Løsn de fire skruer (1). 2. Glid døren ud, og fjern den (2). ▶ Montér i omvendt rækkefølge. 3. 1. Fjern de fire skruer (1). 2. Fjern hængslerne (2). Hængslerne er fjernet. 2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Side 59 af 385...
Page 160 Reparation 4.3.1 Fjernelse af glidehængsel 4.3 Udskiftning af glidehængsel ▶ 1. Skru de to skruer ud (1). Nødvendig værktøj: 2. Fjern det øverste hængsel (2). Torx-bit TX20 6,3 mm (1/4") [00340865] 3. Fjern døren (3). 4. Skru de to skruer ud (4). 5.
Page 161 Reparation 4.4 Udskiftning af hylde Preindstilling: Døren er åben. 4.4.1 Fjernelse af hylde ▶ Træk hylden ud. Hylden er fjernet. 4.4.2 Montering af hylde ▶ Montér i omvendt rækkefølge. 2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Side 61 af 385...
Page 162 Reparation 4.5 Udskiftning af dørhylde Preindstilling: Døren er åben. 4.5.1 Fjernelse af dørhylde ▶ Løft dørhylden opad. Dørhylden er fjernet. 4.5.2 Montering af dørhylde ▶ Montér i omvendt rækkefølge. 2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Side 62 af 385...
Page 163 Reparation 4.6 Udskiftning af frugt- og grøntsagsbeholder Preindstilling: Døren er åben. 4.6.1 Fjernelse af frugt- og grøntsagsbeholder 1. Træk frugt- og grøntsagsbeholderen så langt ud, som den kan komme. 2. 1. Løft frugt- og grøntsagsbeholderen op foran (1). 2. Fjern beholderen (2). Beholderen med frugt og grøntsager er fjernet.
Page 164 Reparation 4.7 Udskiftning af LED-sidelampe 2. Træk sugekopperne fremad i en drejende bevægelse. Nødvendig værktøj: Sugekop Ø50 mm [00342224] Dit apparat er udstyret med en vedligeholdelsesfri LED-lampe. Denne lampe må kun repareres af kundeservice eller autoriserede tekni- kere! FARE Fare for elektrisk stød pga. spændingsførende dele! Livsfare pga.
Page 165 Reparation 3. Fjern LED-modulet. LED-sidelampen er fjernet. 4.7.2 Montering af LED-sidelampe Eftersom krogene på lampens afdækning knækker nemt under fjer- nelsesproceduren består LED-sidelampen som reservedel af et sæt, der inkluderer LED-modulet og lampens afdækning. Montér i omvendt rækkefølge. ▶ 2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Side 65 af 385...
Page 166 Reparatie informatie - Koelkast Over dit document ................ 67 1.1 Belangrijke informatie .................. 67 1.1.1 Doel .................... 67 1.2 Verklaring van symbolen ................ 67 1.2.1 Gevarenniveaus................ 67 1.2.2 Gevarensymbolen ................ 67 1.2.3 Structuur van de waarschuwingen............ 68 1.2.4 Algemene symbolen................ 68 Veiligheid.................... 69 2.1 Algemene veiligheidsinstructies.............. 69 2.1.1 Alle huishoudelijke apparaten ............ 69 Gereedschappen en hulpmiddelen .......... 70 Reparatie .................... 71 4.1 Deurafdichting vervangen ................ 71...
Page 167 Over dit document Over dit document 1.1 Belangrijke informatie 1.2 Verklaring van symbolen 1.1.1 Doel 1.2.1 Gevarenniveaus Met deze reparatieaanwijzingen wordt de klant geholpen zelf apparaten te repareren De waarschuwingsniveaus worden aangegeven met een symbool en een signaal- conform de toepasselijke verordening inzake ecologisch ontwerp (met ingang van woord.
Page 168 Over dit document Gevarensymbool Betekenis Alg. symbool Betekenis Beknellingsgevaar Identificatie van een speciale tip (tekst en/ of afbeelding) Identificatie van een eenvoudige tip (tekst) Gevaar voor hete oppervlakken Identificatie van een link naar een video- instructie Identificatie van vereiste gereedschappen Gevaar voor sterke magnetische velden Identificatie van vereiste voorwaarden Identificatie van een voorwaarde (als ...,...
Page 169 Veiligheid Veiligheid 2.1 Algemene veiligheidsinstructies 2.1.1 Alle huishoudelijke apparaten Gevaar voor een elektrische schok aan stroomvoerende onderdelen! ¡ Fouten bij reparaties aan elektrische componenten kunnen tot een elektrische schok leiden! ¡ Koppel het apparaat minstens 60 seconden los van het stroomnet voordat u met de werkzaamheden begint.
Page 170 Gereedschappen en hulpmiddelen Gereedschappen en hulpmiddelen Benaming Details Afbeeldingen Beschermdoek 60 cm x 50 cm [00342013] Zuignap Ø50 mm [00342224] Torxbit TX20 6,3 mm (1/4") [00340865] 2022-09-02_9001762436 Auteursrecht BSH Hausgeräte GmbH Blz. 70 van 385...
Page 171 Reparatie Reparatie 4.1 Deurafdichting vervangen 2. Trek deurafdichting uit gleuf. Voorwaarde: Deur is open. 4.1.1 Deurafdichting verwijderen 1. Haal deurafdichting los uit de sleuf in de rechter- en linkerhoek. Deurafdichting wordt verwijderd. 4.1.2 Deurafdichting monteren De dikte van de nieuwe deurafdichting kan licht afwijken van de dikte van de oude deurafdichting.
Page 172 Reparatie 1. Controleer de sleuf voor de afdichting op schade. 4. Duw de hoeken van de afdichting bovenaan en onderaan in de sleuf. Als de sleuf voor de afdichting is beschadigd: Neem contact op met de klantenservice. Een lichte vervorming van de deurafdichting is normaal en doet geen afbreuk aan de werking.
Page 173 Reparatie 5. Druk de hele afdichting stap voor stap in de sleuf. De deurafdichting wordt gemonteerd. 2022-09-02_9001762436 Auteursrecht BSH Hausgeräte GmbH Blz. 73 van 385...
Page 174 Reparatie 4.2 Plat scharnier vervangen Meubeldeur wordt verwijderd. Zie montage-instructie. Deur is open. Speciale hulpmiddelen: Torxbit TX20 6,3 mm (1/4") [00340865] 4.2.1 Plat deurscharnier verwijderen Let erop dat scharnieren niet sluiten tijdens het verwijderen/monteren. WAARSCHUWING Zware, omvangrijke apparaten! Rug- en spierletsel ▶...
Page 175 Reparatie 4.2.2 Plat scharnier monteren 2. 1. Draai vier schroeven los (1). 2. Schuif de deur eruit en verwijder hem (2). ▶ Monteer in omgekeerde volgorde. 3. 1. Verwijder vier schroeven (1). 2. Verwijder scharnieren (2). Scharnieren worden verwijderd. 2022-09-02_9001762436 Auteursrecht BSH Hausgeräte GmbH Blz. 75 van 385...
Page 176 Reparatie 4.3.1 Sleepscharnier verwijderen 4.3 Sleepscharnier vervangen ▶ 1. Draai de twee schroeven los (1). Speciale hulpmiddelen: 2. Verwijder het bovenste scharnier (2). Torxbit TX20 6,3 mm (1/4") [00340865] 3. Verwijder de deur (3). 4. Draai de twee schroeven los (4). 5.
Page 177 Reparatie 4.4 Plateau vervangen Voorwaarde: Deur is open. 4.4.1 Plateau verwijderen ▶ Trek het plateau eruit. Plateau wordt verwijderd. 4.4.2 Plateau monteren ▶ Monteer in omgekeerde volgorde. 2022-09-02_9001762436 Auteursrecht BSH Hausgeräte GmbH Blz. 77 van 385...
Page 178 Reparatie 4.5 Deurrek vervangen Voorwaarde: Deur is open. 4.5.1 Deurrek verwijderen ▶ Licht het deurrek omhoog. Deurrek wordt verwijderd. 4.5.2 Deurrek monteren ▶ Monteer in omgekeerde volgorde. 2022-09-02_9001762436 Auteursrecht BSH Hausgeräte GmbH Blz. 78 van 385...
Page 179 Reparatie 4.6 Groente- en fruitlade vervangen Voorwaarde: Deur is open. 4.6.1 Groente- en fruitlade verwijderen 1. Trek de groente- en fruitlade zo ver mogelijk naar buiten. 2. 1. Til de groente- en fruitlade aan de voorkant op (1). 2. Verwijder de lade (2). De groente- en fruitlade wordt verwijderd.
Page 180 Reparatie 4.7 LED-zijlicht vervangen 2. Trek de zuignappen in één draaiende beweging naar voren. Speciale hulpmiddelen: Zuignap Ø50 mm [00342224] Uw apparaat heeft een onderhoudsvrije LED-verlichting. Deze verlichting mag alleen maar door de klantenservice of geautori- seerde monteurs worden vervangen! GEVAAR Gevaar voor een elektrische schok aan stroomvoerende onderde- len!
Page 181 Reparatie 3. Verwijder de LED-module. LED-zijlicht wordt verwijderd. 4.7.2 LED-zijlicht installeren Door de lampafdekking kunnen haken gemakkelijk breken tijdens het verwijderingsproces. Reserveonderdeel LED-zijlicht is de set die ook de LED-module en lichtafdekking bevatten. Monteer in omgekeerde volgorde. ▶ 2022-09-02_9001762436 Auteursrecht BSH Hausgeräte GmbH Blz. 81 van 385...
Page 182 Self-repair hints - Refrigerator Concerning this document.............. 83 1.1 Important information .................. 83 1.1.1 Purpose.................... 83 1.2 Explanation of symbols .................. 83 1.2.1 Danger levels.................. 83 1.2.2 Hazard symbols ................ 83 1.2.3 Structure of the warnings.............. 84 1.2.4 General symbols ................ 84 Safety....................... 85 2.1 General Safety instructions ................ 85 2.1.1 All domestic appliances .............. 85 Tools and aids.................. 86 Repair ...................... 87 4.1 Replacing door gasket ................... 87...
Page 183 Concerning this document Concerning this document 1.1 Important information 1.2 Explanation of symbols 1.1.1 Purpose 1.2.1 Danger levels These repair hints support consumer to repair appliances by himself according to the The warning levels consist of a symbol and a signal word. The signal word indicates applicable eco-design regulation (as of 03/2021).
Page 184 Concerning this document Hazard symbol Meaning Gen. symbol Meaning Danger from hot surfaces Identification of required tools Identification of required preconditions Identification of a condition (if ..., then ...) Danger from strong magnetic field Identification of a result Start Identification of a key or button Danger from non-ionizing radiation [00123456] Identification of a material number...
Page 185 Safety Safety 2.1 General Safety instructions 2.1.1 All domestic appliances Risk of electric shock due to live parts! ¡ Errors by repairs involving electrical components can lead to electrical shock! ¡ Disconnect the appliance from the mains for at least 60 seconds before starting work.
Page 186 Tools and aids Tools and aids Designation Details Images Protection cloth 60 cm x 50 cm [00342013] Suction cup Ø50 mm [00342224] Torx Bit TX20 6,3 mm (1/4") [00340865] 2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Page 86 of 385...
Page 187 Repair Repair 4.1 Replacing door gasket 2. Pull out door gasket from groove. Prerequisite: Door is open. 4.1.1 Removing door gasket 1. Release door gasket from the groove on right and left corner. Door gasket is removed. 4.1.2 Installing door gasket Thickness of new door gasket may deviate slightly from thickness of old door gasket.
Page 188 Repair 1. Check groove for gasket for damage. 4. Push corners of gasket at the top and bottom to the groove. If groove for gasket is it is damaged. Contact customer service. Slight deformation of door gasket is normal and does not affect its function.
Page 189 Repair 5. Press whole gasket step by step into the groove. Door gasket is installed. 2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Page 89 of 385...
Page 190 Repair 4.2.1 Removing flat hinge 4.2 Replacing flat hinge Take care that hinges do not close during removal / installation. Required tools: Torx Bit TX20 6,3 mm (1/4") [00340865] Warning Heavy, bulky appliances! Back and muscle injuries ▶ Appliance door removal operation should only be carried out by trained specialists.
Page 191 Repair 4.2.2 Installing flat hinge 2. 1. Loosen four screws (1). 2. Slide out and remove door (2). ▶ Install in reverse order. 3. 1. Remove four screws (1). 2. Remove hinges (2). Hinges are removed. 2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Page 91 of 385...
Page 192 Repair 4.3.1 Removing sliding hinge 4.3 Replacing sliding hinge ▶ 1. Unscrew two screws (1). Required tools: 2. Remove upper hinge (2). Torx Bit TX20 6,3 mm (1/4") [00340865] 3. Remove door (3). 4. Unscrew two screws (4). 5. Remove lower hinge (5). Warning Heavy, bulky appliances! Back and muscle injuries...
Page 193 Repair 4.4 Replacing shelf Prerequisite: Door is open. 4.4.1 Removing shelf ▶ Pull out shelf. Shelf is removed. 4.4.2 Installing shelf ▶ Install in reverse order. 2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Page 93 of 385...
Page 194 Repair 4.5 Replacing door rack Prerequisite: Door is open. 4.5.1 Removing door rack ▶ Lift door rack upwards. Door rack is removed. 4.5.2 Installing door rack ▶ Install in reverse order. 2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Page 94 of 385...
Page 195 Repair 4.6 Replacing fruit and vegetable container Prerequisite: Door is open. 4.6.1 Removing fruit and vegetable container 1. Pull out the fruit and vegetable container as far as it will go. 2. 1. Lift the fruit and vegetable container at the front (1). 2.
Page 196 Repair 4.7 Replacing LED side light 2. Pull suction cups forward in one rotary movement. Required tools: Suction cup Ø50 mm [00342224] Your appliance features a maintenance-free LED light. These lights may be repaired by customer service or authorised techni- cians only! Danger Risk of electric shock due to live parts!
Page 197 Repair 3. Remove LED module. LED side light is removed. 4.7.2 Installing LED side light Due to lamp cover hooks are easy to break during removal process spare part LED side light is the set that includes LED module and light cover.
Page 198 Remonditeave - Külmik Selle dokumendiga seoses ............. 99 1.1 Tähtis teave .................... 99 1.1.1 Eesmärk................... 99 1.2 Sümbolite selgitus .................. 99 1.2.1 Ohutasemed .................. 99 1.2.2 Ohusümbolid .................. 99 1.2.3 Hoiatuste struktuur ................ 100 1.2.4 Üldised sümbolid................ 100 Ohutus.................... 101 2.1 Üldised ohutusjuhised.................. 101 2.1.1 Kõik kodumasinad................ 101 Tööriistad ja abinõud............... 102 Remont....................
Page 199 Selle dokumendiga seoses Selle dokumendiga seoses 1.1 Tähtis teave 1.2 Sümbolite selgitus 1.1.1 Eesmärk 1.2.1 Ohutasemed Need remondinõuanded toetavad tarbijat seadmete iseseisval remontimisel vastavalt Ohutasemed koosnevad sümbolist ja märksõnast. Märksõna viitab ohu raskusastmele. kehtivale ökodisaini määrusele (03/2021). Hoiatustase Tähendus Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi Hoiatusteadete eiramine põhjustab surma ning ohtusid.
Page 200 Selle dokumendiga seoses Ohusümbol Tähendus Üld. sümbol Tähendus Kuumadest pindadest tingitud oht Vajalike tööriistade tunnus Vajalike eeltingimuste tunnus Seisukorra tunnus (kui..., siis...) Tugevast magnetväljast tingitud oht Tulemuse tunnus Start Klahvi või nupu tunnus Mitteioniseerivast kiirgusest tingitud oht [00123456] Materjalinumbri tunnus Olek Kuvatava teksti/akna tunnus (seadme ek- raanil)
Page 201 Ohutus Ohutus 2.1 Üldised ohutusjuhised 2.1.1 Kõik kodumasinad Liikuvatest osadest tingitud elektrilöögi oht! ¡ Elektriliste osade remondil tehtud vead võivad põhjustada elektrilööki! ¡ Lahutage seade vooluvõrgust vähemalt 60 sekundit enne tööle hakkamist. ¡ Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 või riiklikele määrustele.
Page 202 Tööriistad ja abinõud Tööriistad ja abinõud Määramine Üksikasjad Kujutised Kaitseriie 60 cm × 50 cm [00342013] Iminapp Ø50 mm [00342224] Tähtotsik TX20 6,3 mm (1/4 tolli) [00340865] 2022-09-02_9001762436 Autoriõigus: BSH Hausgeräte GmbH Lk 102 alates 385...
Page 203 Remont Remont 4.1 Uksetihendi vahetamine 2. Tõmmake uksetihend soonest välja. Nõue: Uks on lahti. 4.1.1 Uksetihendi eemaldamine 1. Vabastage uksetihend soonest paremast ja vasakust nurgast. Uksetihend on eemaldatud. 4.1.2 Uksetihendi paigaldamine Uue uksetihendi paksus võib veidi erineda vana tihendi paksusest. See ei mõjuta ukse sulgemist ja pikaajalist tööd.
Page 204 Remont 1. Kontrollige, kas tihendi soon on terve. 4. Lükake tihendi otsad soone üla- ja alanurka. Kui tihendi soon on kahjustatud, pöörduge klienditeeninduse poole. Uksetihendi kerge kõverdumine on normaalne ega mõjuta selle toi- mivust. Soovitatav on uksetihend enne seadmesse paigaldamist sir- gu tõmmata.
Page 205 Remont 5. Vajutage terve tihend jupphaaval soonde. Uksetihend on paigaldatud. 2022-09-02_9001762436 Autoriõigus: BSH Hausgeräte GmbH Lk 105 alates 385...
Page 206 Remont 4.2.1 Tasapinnalise hinge eemaldamine 4.2 Tasapinnalise hinge vahetamine Veenduge, et hinged eemaldamise/paigaldamise ajal ei sulguks. Eritööriistad: Tähtotsik TX20 6,3 mm (1/4 tolli) [00340865] HOIATUS Rasked, kogukad seadmed! Selja- ja lihasevigastused ▶ Seadme ust tohivad eemaldada vaid vastava väljaõppe saanud spetsialistid. ▶ Seadme liigutamiseks on vaja kaht inimest.
Page 207 Remont 4.2.2 Tasapinnalise hinge paigaldamine 2. 1. Keerake lahti neli kruvi (1). 2. Libistage uks välja ja eemaldage see (2). ▶ Paigaldage vastupidises järjekorras. 3. 1. Eemaldage neli kruvi (1). 2. Eemaldage hinged (2). Hinged on eemaldatud. 2022-09-02_9001762436 Autoriõigus: BSH Hausgeräte GmbH Lk 107 alates 385...
Page 208 Remont 4.3.1 Lükandhinge eemaldamine 4.3 Lükandhinge vahetamine ▶ 1. Keerake lahti kaks kruvi (1). Eritööriistad: 2. Eemaldage ülemine hing (2). Tähtotsik TX20 6,3 mm (1/4 tolli) [00340865] 3. Eemaldage uks (3). 4. Keerake lahti kaks kruvi (4). 5. Eemaldage alumine hing (5). HOIATUS Rasked, kogukad seadmed! Selja- ja lihasevigastused...
Page 209 Remont 4.4 Riiuli vahetamine Nõue: Uks on lahti. 4.4.1 Riiuli eemaldamine ▶ Tõmmake riiul välja. Riiul on eemaldatud. 4.4.2 Riiuli paigaldamine ▶ Paigaldage vastupidises järjekorras. 2022-09-02_9001762436 Autoriõigus: BSH Hausgeräte GmbH Lk 109 alates 385...
Page 210 Remont 4.5 Ukseraami vahetamine Nõue: Uks on lahti. 4.5.1 Ukseraami eemaldamine ▶ Tõstke ukseraam üles. Ukseraam on eemaldatud. 4.5.2 Ukseraami paigaldamine ▶ Paigaldage vastupidises järjekorras. 2022-09-02_9001762436 Autoriõigus: BSH Hausgeräte GmbH Lk 110 alates 385...
Page 211 Remont 4.6 Puu- ja köögiviljamahuti vahetamine Nõue: Uks on lahti. 4.6.1 Puu- ja köögiviljamahuti eemaldamine 1. Tõmmake puu- ja köögiviljade mahuti nii kaugele välja, kui see ulatub. 2. 1. Tõstke puu- ja köögiviljamahutit esiosast (1). 2. Eemaldage mahuti (2). Puu- ja köögiviljamahuti on eemaldatud. 4.6.2 Puu- ja köögiviljamahuti paigaldamine ▶...
Page 212 Remont 4.7 Külgmise LED-tule vahetamine 2. Tõmmake iminappasid ühe keerava liigutusega ettepoole. Eritööriistad: Iminapp Ø50 mm [00342224] Teie seadmel on LED-tuli, mis ei vaja hooldust. Seda tuld tohib parandada ainult klienditeenindus või volitatud tehnik! Liikuvatest osadest tingitud elektrilöögi oht! Kui remonditööd on valesti tehtud, esineb elektrilöögist tingitud eluoht. ▶...
Page 213 Remont 3. Eemaldage LED-moodul. Külgmine LED-tuli on eemaldatud. 4.7.2 Külgmise LED-tule paigaldamine Kuna elektripirni katte konksud võivad eemaldamise ajal hõlpsasti puru- neda, sisaldab külgmise LED-tule varukomplekt LED-moodulit ja tule katet. Paigaldage vastupidises järjekorras. ▶ 2022-09-02_9001762436 Autoriõigus: BSH Hausgeräte GmbH Lk 113 alates 385...
Page 214 Korjausvinkit - Jääkaappi Tämä asiakirja .................. 115 1.1 Tärkeitä tietoja..................... 115 1.1.1 Tarkoitus .................. 115 1.2 Symboleiden merkitys.................. 115 1.2.1 Vaaratasot.................. 115 1.2.2 Varoitusmerkit................. 115 1.2.3 Varoitusten rakenne ................ 116 1.2.4 Yleiset symbolit................ 116 Turvallisuus.................. 117 2.1 Yleiset turvallisuusohjeet................ 117 2.1.1 Kaikki kotitalouskoneet .............. 117 Työkalut ja apuvälineet.............. 118 Korjaus....................
Page 215 Tämä asiakirja Tämä asiakirja 1.1 Tärkeitä tietoja 1.2 Symboleiden merkitys 1.1.1 Tarkoitus 1.2.1 Vaaratasot Näiden korjausohjeiden tarkoituksena on auttaa kuluttajaa korjaamaan laitteita itse Varoitustasot koostuvat symbolista ja huomiosanasta. Huomiosanat ilmoittava vaaran ekologista suunnittelua koskevan asetuksen (päivitys 03/2021) mukaisesti. vakavuuden. Ne sisältävät tietoja siitä, miten määrätyt varaosat voidaan vaihtaa. Lisäksi niihin Varoitustaso Merkitys sisältyy tietoja varoituksista ja riskeistä.
Page 216 Tämä asiakirja Varoitusmerkki Merkitys Yl. symboli Merkitys Kuumista pinnoista aiheutuva vaara Video-opetusohjelmaan johtavan linkin tunniste Tarvittavien työkalujen tunniste Voimakkaasta magneettikentästä Tarvittavien edellytysten tunniste aiheutuva vaara Ehdon (jos ..., sitten ...) tunniste Tuloksen tunniste Ionisoimattomasta säteilystä aiheutuva vaara Käynnistä Näppäimen tai painikkeen tunniste [00123456] Materiaalinumeron tunniste Taulukko 2: Varoitusmerkit...
Page 217 Turvallisuus Turvallisuus 2.1 Yleiset turvallisuusohjeet 2.1.1 Kaikki kotitalouskoneet Jännitteisten osien aiheuttama sähköiskun vaara! ¡ Virheet sähkökomponentteja sisältävissä korjauksissa voivat johtaa sähköiskuun! ¡ Kytke kone irti verkkovirrasta vähintään 60 sekuntia ennen töiden aloittamista. ¡ Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti.
Page 218 Työkalut ja apuvälineet Työkalut ja apuvälineet Nimitys Yksityiskohdat Kuvat Suojapeite 60 cm x 50 cm [00342013] Imukuppi Ø50 mm [00342224] Torx-kärki TX20 6,3 mm (1/4") [00340865] 2022-09-02_9001762436 Tekijänoikeudet BSH Hausgeräte GmbH Sivu 118 alkaa 385...
Page 219 Korjaus Korjaus 4.1 Oven tiivisteen vaihtaminen 2. Vedä oven tiiviste ulos urasta. Vaatimus: Ovi on auki. 4.1.1 Oven tiivisteen poistaminen 1. Irrota oven tiiviste urasta oikeassa ja vasemmassa nurkassa. Oven tiiviste on poistettu. 4.1.2 Oven tiivisteen asennus Uuden tiivisteen paksuus voi poiketa hieman vanhan tiivisteen paksuudesta.
Page 220 Korjaus 1. Tarkista, että tiivistettä varten oleva ura ei ole vioittunut. 4. Työnnä tiivisteen nurkat ylhäällä ja alhaalla uraan. Jos tiivisteen ura on vioittunut. Ota yhteyttä asiakaspalveluun. Oven tiivisteen pienet vääntymät ovat normaaleja eikä niillä ole vaikutusta sen toimintaan. Oven tiiviste kannattaa suoristaa, ennen kuin se asetetaan laitteeseen.
Page 221 Korjaus 5. Paina koko tiiviste vähitellen uraan. Oven tiiviste on asennettu. 2022-09-02_9001762436 Tekijänoikeudet BSH Hausgeräte GmbH Sivu 121 alkaa 385...
Page 222 Korjaus 4.2.1 Litteän saranan poistaminen 4.2 Litteän saranan vaihtaminen Huolehdi siitä, että saranat eivät sulkeudu poistamisen/asentamisen Erikoistyökalut: aikana. Torx-kärki TX20 6,3 mm (1/4") [00340865] VAROITUS Painavat, isokokoiset laitteet! Selän ja lihasten vammat ▶ Vain koulutettujen ammattilaisten tulisi suorittaa laitteen oven poistamiseen liittyvät vaiheet. ▶...
Page 223 Korjaus 4.2.2 Litteän saranan asennus 2. 1. Löysää neljä ruuvia (1). 2. Liu'uta ovi ulos ja poista se (2). ▶ Asenna vastakkaisessa järjestyksessä. 3. 1. Poista neljä ruuvia (1). 2. Poista saranat (2). Saranat on poistettu. 2022-09-02_9001762436 Tekijänoikeudet BSH Hausgeräte GmbH Sivu 123 alkaa 385...
Page 224 Korjaus 4.3.1 Liukusaranan poistaminen 4.3 Liukusaranan vaihtaminen ▶ 1. Kierrä kaksi ruuvia auki (1). Erikoistyökalut: 2. Poista yläsarana (2). Torx-kärki TX20 6,3 mm (1/4") [00340865] 3. Poista ovi (3). 4. Kierrä kaksi ruuvia auki (4). 5. Poista alasarana (5). VAROITUS Painavat, isokokoiset laitteet! Selän ja lihasten vammat ▶...
Page 225 Korjaus 4.4 Hyllyn vaihtaminen Vaatimus: Ovi on auki. 4.4.1 Hyllyn poistaminen ▶ Vedä hylly ulos. Hylly on poistettu. 4.4.2 Hyllyn asennus ▶ Asenna vastakkaisessa järjestyksessä. 2022-09-02_9001762436 Tekijänoikeudet BSH Hausgeräte GmbH Sivu 125 alkaa 385...
Page 226 Korjaus 4.5 Ovihyllyn vaihtaminen Vaatimus: Ovi on auki. 4.5.1 Ovihyllyn poistaminen ▶ Nosta ovihylly pois yläsuuntaan. Ovihylly on poistettu. 4.5.2 Ovihyllyn asennus ▶ Asenna vastakkaisessa järjestyksessä. 2022-09-02_9001762436 Tekijänoikeudet BSH Hausgeräte GmbH Sivu 126 alkaa 385...
Page 227 Korjaus 4.6 Hedelmä- ja vihanneslokeron vaihtaminen Vaatimus: Ovi on auki. 4.6.1 Hedelmä- ja vihanneslokeron poistaminen 1. Vedä hedelmä- ja vihanneslokero niin ulos kuin se tulee. 2. 1. Nosta hedelmä- ja vihanneslokeroa edessä (1). 2. Poista lokero (2). Hedelmä- ja vihanneslokero on poistettu. 4.6.2 Hedelmä- ja vihanneslokeron asennus ▶...
Page 228 Korjaus 4.7 LED-sivuvalon vaihtaminen 2. Vedä imukupit etusuuntaan yhdellä pyörivällä liikkeellä. Erikoistyökalut: Imukuppi Ø50 mm [00342224] Laite on varustettu huoltovapaalla LED-valolla. Vain huoltopalvelu tai valtuutetut teknikot saavat korjata nämä valot! VAARA Jännitteisten osien aiheuttama sähköiskun vaara! Sähköiskusta aiheutuva hengenvaara väärän korjauksen tapauksessa ▶...
Page 229 Korjaus 3. Poista LED-moduuli. LED-sivuvalo on poistettu. 4.7.2 LED-sivuvalon asennus Lampun suojuksen takia kiinnittimet rikkoutuvat helposti poistamisen aikana. LED-sivuvalon varaosapaketti sisältää LED-moduulin ja lampun suojuksen. Asenna vastakkaisessa järjestyksessä. ▶ 2022-09-02_9001762436 Tekijänoikeudet BSH Hausgeräte GmbH Sivu 129 alkaa 385...
Page 230 Conseils de réparation - Réfrigérateur A propos de ce document.............. 131 1.1 Informations importantes................ 131 1.1.1 Objectif................... 131 1.2 Explication des symboles ................ 131 1.2.1 Niveaux de risque ................ 131 1.2.2 Symboles de danger ............... 131 1.2.3 Structure des indications d'avertissement ......... 132 1.2.4 Symboles généraux ................ 132 Sécurité....................
Page 231 A propos de ce document A propos de ce document 1.1 Informations importantes 1.2 Explication des symboles 1.1.1 Objectif 1.2.1 Niveaux de risque Les conseils de réparation qui suivent aident le consommateur à réparer l’appareil par Les niveaux de risque se composent d’un symbole et d’un terme d’avertissement. Le lui-même, conformément au règlement sur l’écoconception (en vigueur en 03/2021).
Page 232 A propos de ce document Symbole de danger Signification Symbole général Signification Risque de blessures par écrasement Caractérisation d'une astuce particulière (texte et/ou graphique) Caractérisation d'une astuce simple (texte seul) Danger engendré par des surfaces très chaudes Caractérisation d'un lien vers une vidéo Caractérisation d'outils nécessaires Danger engendré...
Page 233 Sécurité Sécurité 2.1 Consignes de sécurité générales 2.1.1 Tous les appareils électroménagers Risque d'électrocution en raison de pièces sous tension! ¡ Des erreurs lors de réparations impliquant des composants électriques peuvent entraîner une décharge électrique! ¡ Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la ré- paration.
Page 234 Outils et aides Outils et aides Désignation Détails Images Tissu de protection 60 cm x 50 cm [00342013] Ventouse Ø50 mm [00342224] Embout Torx TX20 6,3 mm (1/4") [00340865] 2022-09-02_9001762436 Copyright par BSH Hausgeräte GmbH Pages 134 à 385...
Page 235 Réparation Réparation 4.1 Remplacer le joint de porte 2. Retirer le joint de porte de la rainure. Pré-requis: La porte est ouverte. 4.1.1 Retirer le joint de porte 1. Sortir le joint de porte de la rainure dans les coins gauche et droit. Le joint de porte est retiré.
Page 236 Réparation 1. S’assurer de l’absence de dégâts dans les rainures qui doivent accueillir le joint. 4. Pousser les coins du joint en haut et en bas dans la rainure. Si la rainure de joint est endommagée. Contacter le service après-vente. Une légère déformation du joint est normale et ne saurait en affecter le fonctionnement.
Page 237 Réparation 5. Enfoncer progressivement le joint dans la rainure. Le joint de porte est installé. 2022-09-02_9001762436 Copyright par BSH Hausgeräte GmbH Pages 137 à 385...
Page 238 Réparation 4.2.1 Retirer la charnière plate 4.2 Remplacer la charnière plate Veiller à ce que les charnières ne se ferment pas durant le retrait/le mon- Outillage nécessaire: tage. Embout Torx TX20 6,3 mm (1/4") [00340865] AVERTISSEMENT Appareils lourds et volumineux ! Blessures dorsales et musculaires ▶...
Page 239 Réparation 4.2.2 Monter la charnière plate 2. 1. Desserrer quatre vis (1). 2. Faire glisser la porte pour l’extraire (2). ▶ Le montage s'effectue dans l’ordre chronologique inverse. 3. 1. Retirer quatre vis (1). 2. Retirer les charnières (2). Les charnières sont retirées. 2022-09-02_9001762436 Copyright par BSH Hausgeräte GmbH Pages 139 à 385...
Page 240 Réparation 4.3.1 Démonter la charnière à glissière 4.3 Remplacer la charnière à glissière ▶ 1. Dévisser deux vis (1). Outillage nécessaire: 2. Retirer la charnière supérieure (2). Embout Torx TX20 6,3 mm (1/4") [00340865] 3. Retirer la porte (3). 4. Dévisser deux vis (4). 5.
Page 241 Réparation 4.4 Remplacer la tablette Pré-requis: La porte est ouverte. 4.4.1 Retirer la tablette ▶ Extraire la tablette. La tablette est retirée. 4.4.2 Monter la tablette ▶ Le montage s'effectue dans l’ordre chronologique inverse. 2022-09-02_9001762436 Copyright par BSH Hausgeräte GmbH Pages 141 à 385...
Page 242 Réparation 4.5 Remplacer l'étagère de la porte Pré-requis: La porte est ouverte. 4.5.1 Retirer l'étagère de la porte ▶ Soulever l'étagère de la porte. L'étagère de la porte est retirée. 4.5.2 Monter l'étagère de la porte ▶ Le montage s'effectue dans l’ordre chronologique inverse. 2022-09-02_9001762436 Copyright par BSH Hausgeräte GmbH Pages 142 à 385...
Page 243 Réparation 4.6 Remplacer le bac de fruits et légumes Pré-requis: La porte est ouverte. 4.6.1 Retirer le bac de fruits et légumes 1. Extraire complètement le bac de stockage de fruits et légumes. 2. 1. Soulever le bac de fruits et légumes par l’avant (1). 2.
Page 244 Réparation 4.7 Echange de l'éclairage LED latéral 2. Tirer les ventouses vers l'avant par un mouvement rotatif. Outillage nécessaire: Ventouse Ø50 mm [00342224] Votre appareil est équipé d’un éclairage LED ne demandant pas d’entre- tien. Les réparations de cet éclairage sont exclusivement réservées au ser- vice après-vente ou à...
Page 245 Réparation 3. Retirer le module LED. L'éclairage LED latéral est retiré. 4.7.2 Montage de l'éclairage LED latéral Comme les crochets du cache de l'éclairage latéral peuvent casser faci- lement lors du retrait, la pièce détachée comprend le module LED et le cache de l'éclairage.
Page 246 Reparatur Hinweise - Kühlschrank Zu diesem Dokument............... 147 1.1 Wichtige Hinweise: .................. 147 1.1.1 Zweck .................... 147 1.2 Zeichenerklärung.................. 147 1.2.1 Gefahrenstufen ................ 147 1.2.2 Gefahrensymbole................ 147 1.2.3 Struktur der Warnhinweise............... 148 1.2.4 Allgemeine Symbole ............... 148 Sicherheit ..................... 149 2.1 Allgemeine Sicherheitshinweise .............. 149 2.1.1 Alle Hausgeräte ................ 149 Werkzeuge und Hilfsmittel.............
Page 247 Zu diesem Dokument Zu diesem Dokument 1.1 Wichtige Hinweise: 1.2 Zeichenerklärung 1.1.1 Zweck 1.2.1 Gefahrenstufen Diese Reparaturhinweise dienen zur Unterstützung des Kunden bei der selbständigen Die Gefahrenstufen bestehen aus einem Symbol und einem Signalwort. Das Signal- Gerätereparatur gemäß der entsprechenden Ökodesign-Richtlinie (ab 03/2021). wort kennzeichnet die Schwere der Gefahr.
Page 248 Zu diesem Dokument Gefahrensymbol Bedeutung Allg. Symbol Bedeutung Gefahr durch heiße Oberflächen Kennzeichnung eines Links zu einer Vi- deoanleitung Kennzeichnung erforderlicher Werkzeuge Gefahr durch starkes Magnetfeld Kennzeichnung erforderlicher Vorausset- zungen Kennzeichnung einer Bedingung (Wenn ..., dann ...) Gefahr durch nicht ionisierende Strahlung Kennzeichnung eines Ergebnisses Start Kennzeichnung einer Taste oder Schalt-...
Page 249 Sicherheit Sicherheit 2.1 Allgemeine Sicherheitshinweise 2.1.1 Alle Hausgeräte Stromschlaggefahr durch spannungsführende Teile! ¡ Wenn elektrische Komponenten fehlerhaft repariert werden, besteht Stromschlag- gefahr! ¡ Das Gerät mindestens 60 Sekunden vor Beginn der Arbeiten vom Netz trennen. ¡ Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länder- spezifischen Vorschriften durchgeführt werden.
Page 250 Werkzeuge und Hilfsmittel Werkzeuge und Hilfsmittel Bezeichnung Details Bilder Schutztuch 60 cm x 50 cm [00342013] Saugnapf Ø50 mm [00342224] Torx-Bit TX20 6,3 mm (1/4") [00340865] 2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Seite 150 von 385...
Page 251 Instandsetzen Instandsetzen 4.1 Austauschen der Türdichtung 2. Die Türdichtung aus der Kerbe herausziehen. Voraussetzung: Die Tür ist offen. 4.1.1 Ausbauen der Türdichtung 1. Die Türdichtung aus der Kerbe in der rechten und linken Ecke lösen. Die Türdichtung ist entfernt. 4.1.2 Einbauen der Türdichtung Die Dicke neuer Türdichtungen kann geringfügig von der Dicke alter Tür- dichtungen abweichen.
Page 252 Instandsetzen 1. Die Dichtungskerbe auf Beschädigungen überprüfen. 4. Die Dichtungsecken oben und unten in die Kerbe drücken. Wenn die Dichtungskerbe beschädigt ist: Den Kundendienst kontaktieren. Leichte Deformationen der Türdichtung sind normal und beeinträchti- gen nicht die Funktion. Es wird empfohlen, die Türdichtung vor dem Einsetzen in das Gerät zu begradigen.
Page 253 Instandsetzen 5. Die gesamte Dichtung Stück für Stück in die Kerbe drücken. Die Türdichtung ist eingebaut. 2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Seite 153 von 385...
Page 254 Instandsetzen 4.2.1 Ausbauen des Flachscharniers 4.2 Austauschen des Flachscharniers Darauf achten, dass die Scharniere beim Aus-/Einbau nicht geschlossen Spezielle Hilfsmittel: werden. Torx-Bit TX20 6,3 mm (1/4") [00340865] WARNUNG Schwere, unhandliche Geräte! Rücken- und Muskelverletzungen ▶ Der Ausbau der Gerätetür sollte nur von geschulten Spezialisten durchgeführt werden.
Page 255 Instandsetzen 4.2.2 Einbauen des Flachscharniers 2. 1. Die vier Schrauben lösen (1). 2. Die Tür herausschieben und entfernen (2). ▶ Der Einbau erfolgt in umgekehrter Reihenfolge. 3. 1. Die vier Schrauben entfernen (1). 2. Die Scharniere entfernen (2). Die Scharniere sind entfernt. 2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Seite 155 von 385...
Page 256 Instandsetzen 4.3.1 Ausbauen des Schleppscharniers 4.3 Austauschen des Schleppscharniers ▶ 1. Die beiden Schrauben herausschrauben (1). Spezielle Hilfsmittel: 2. Das obere Scharnier entfernen (2). Torx-Bit TX20 6,3 mm (1/4") [00340865] 3. Die Tür entfernen (3). 4. Die beiden Schrauben herausschrauben (4). 5.
Page 257 Instandsetzen 4.4 Austauschen der Ablage Voraussetzung: Die Tür ist offen. 4.4.1 Ausbauen der Ablage ▶ Die Ablage herausziehen. Die Ablage ist entfernt. 4.4.2 Einbauen der Ablage ▶ Der Einbau erfolgt in umgekehrter Reihenfolge. 2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Seite 157 von 385...
Page 258 Instandsetzen 4.5 Austauschen des Türabstellers Voraussetzung: Die Tür ist offen. 4.5.1 Ausbauen des Türabstellers ▶ Den Türabsteller anheben. Der Türabsteller ist entfernt. 4.5.2 Einbauen des Türabstellers ▶ Der Einbau erfolgt in umgekehrter Reihenfolge. 2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Seite 158 von 385...
Page 259 Instandsetzen 4.6 Austauschen des Obst- und Gemüsebehälters Voraussetzung: Die Tür ist offen. 4.6.1 Ausbauen des Obst- und Gemüsebehälters 1. Den Obst- und Gemüsebehälter bis zum Anschlag herausziehen. 2. 1. Den Obst- und Gemüsebehälter vorn anheben (1). 2. Den Behälter entfernen (2). Der Obst- und Gemüsebehälter ist entfernt.
Page 260 Instandsetzen 4.7 Austauschen der seitlichen LED-Beleuchtung 2. Die Saugnäpfe mit einer Drehbewegung nach vorn ziehen. Spezielle Hilfsmittel: Saugnapf Ø50 mm [00342224] Ihr Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet. Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder von autorisierten Fachkräften ausgeführt werden! GEFAHR Stromschlaggefahr durch spannungsführende Teile! Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur...
Page 261 Instandsetzen 3. Das LED-Modul entfernen. Die seitliche LED-Beleuchtung ist entfernt. 4.7.2 Einbauen der seitlichen LED-Beleuchtung Da die Haken der seitlichen Leuchtenabdeckung beim Entfernen leicht brechen können, besteht das Ersatzteil aus dem LED-Modul und der Leuchtenabdeckung. Der Einbau erfolgt in umgekehrter Reihenfolge. ▶...
Page 262 Yποδείξεις επισκευής - Ψυγείο Σχετικά με αυτό το έγγραφο............ 163 1.1 Σημαντικές πληροφορίες ................ 163 1.1.1 Σκοπός................... 163 1.2 Επεξήγηση συμβόλων ................. 163 1.2.1 Επίπεδα κινδύνου ................ 163 1.2.2 Σύμβολα κινδύνου................ 163 1.2.3 Δομή των προειδοποιήσεων ............ 164 1.2.4 Γενικά σύμβολα ................ 164 Ασφάλεια.................... 165 2.1 Γενικές οδηγίες ασφαλείας ................ 165 2.1.1 Όλες...
Page 263 Σχετικά με αυτό το έγγραφο Σχετικά με αυτό το έγγραφο 1.1 Σημαντικές πληροφορίες 1.2 Επεξήγηση συμβόλων 1.1.1 Σκοπός 1.2.1 Επίπεδα κινδύνου Αυτές οι συμβουλές επισκευών υποστηρίζουν τους καταναλωτές στην επισκευή των Τα επίπεδα προειδοποίησης ασφάλειας αποτελούνται από ένα σύμβολο και μια λέξη. συσκευών...
Page 264 Σχετικά με αυτό το έγγραφο Σύμβολο κινδύνου Σημασία Γεν. σύμβολο Σημασία Κίνδυνος σύνθλιψης Ταυτοποίηση μιας ειδικής συμβουλής (κειμένου ή/και γραφικών) Ταυτοποίηση μιας ειδικής συμβουλής (μόνο κειμένου) Κίνδυνος από καυτές επιφάνειες Ταυτοποίηση συνδέσμου ή εκπαιδευτικού βίντεο Ταυτοποίηση απαραίτητων εργαλείων Κίνδυνος από ισχυρό μαγνητικό πεδίο Ταυτοποίηση...
Page 265 Ασφάλεια Ασφάλεια 2.1 Γενικές οδηγίες ασφαλείας 2.1.1 Όλες οι οικιακές συσκευές Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! ¡ Τα σφάλματα από επισκευές σε ηλεκτρικά εξαρτήματα μπορεί να προκαλέσουν ηλεκτροπληξία! ¡ Αποσυνδέστε τη συσκευή από την πρίζα για τουλάχιστον60 δευτερόλεπτα πριν από την έναρξη των εργασιών. ¡...
Page 266 Εργαλεία και βοηθήματα Εργαλεία και βοηθήματα Ονομασία Λεπτομέριες Εικόνες Πανάκι προστασίας 60 cm x 50 cm [00342013] Βεντούζα Ø50 mm [00342224] Μύτη Torx TX20 6,3 mm (1/4") [00340865] 2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Σελίδα 166 από 385...
Page 267 Επισκευή Επισκευή 4.1 Αντικατάσταση στεγανοποιητικού πόρτας 2. Τραβήξτε το στεγανοποιητικό πόρτας έξω από την εγκοπή. Προϋπόθεση: Η πόρτα είναι ανοιχτή. 4.1.1 Αφαίρεση στεγανοποιητικού πόρτας 1. Απελευθερώστε το στεγανοποιητικό πόρτας από την εγκοπή στη δεξιά και αριστερή γωνία. Το στεγανοποιητικό της πόρτας έχει αφαιρεθεί. 4.1.2 Τοποθέτηση...
Page 268 Επισκευή 1. Ελέγξτε την εγκοπή για το στεγανοποιητικό για ζημιές. 4. Πιέστε τις γωνίες του στεγανοποιητικού επάνω και κάτω στην εγκοπή. Εάν η εγκοπή για στεγανοποιητικό είναι κατεστραμμένη. Επικοινωνήστε με την εξυπηρέτηση πελατών. Η ελαφριά παραμόρφωση του στεγανοποιητικού της πόρτας είναι φυσιολογική...
Page 269 Επισκευή 5. Πιέστε ολόκληρο το στεγανοποιητικό βήμα βήμα στο εσωτερικό της εγκοπής. Το στεγανοποιητικό της πόρτας τοποθετήθηκε. 2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Σελίδα 169 από 385...
Page 270 Επισκευή 4.2.1 Αφαίρεση επίπεδου μεντεσέ 4.2 Αντικατάσταση επίπεδου μεντεσέ Φροντίστε οι μεντεσέδες να μην κλείνουν κατά την αφαίρεση/ Ειδικά βοηθητικά μέσα: συναρμολόγηση. Μύτη Torx TX20 6,3 mm (1/4") [00340865] ΠΡΟΕΙΔΟΠΟΙΗΣΗ Βαριές, ογκώδεις συσκευές! Τραυματισμοί μέσης και μυών ▶ Η διαδικασία αφαίρεσης της πόρτας της συσκευής πρέπει να εκτελείται...
Page 271 Επισκευή 4.2.2 Τοποθέτηση επίπεδου μεντεσέ 2. 1. Χαλαρώστε τέσσερις βίδες (1). 2. Σύρετε προς τα έξω και αφαιρέστε την πόρτα (2). ▶ Εγκαταστήστε με την αντίθετη σειρά. 3. 1. Αφαιρέστε τέσσερις βίδες (1). 2. Αφαιρέστε τους μεντεσέδες (2). Οι μεντεσέδες έχουν αφαιρεθεί. 2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Σελίδα 171 από 385...
Page 272 Επισκευή 4.3.1 Αφαίρεση συρόμενου μεντεσέ 4.3 Αντικατάσταση συρόμενου μεντεσέ ▶ 1. Ξεβιδώστε δύο βίδες (1). Ειδικά βοηθητικά μέσα: 2. Αφαιρέστε τον επάνω μεντεσέ (2). Μύτη Torx TX20 6,3 mm (1/4") [00340865] 3. Αφαιρέστε την πόρτα (3). 4. Ξεβιδώστε δύο βίδες (4). 5.
Page 273 Επισκευή 4.4 Αντικατάσταση ραφιού Προϋπόθεση: Η πόρτα είναι ανοιχτή. 4.4.1 Αφαίρεση ραφιού ▶ Τραβήξτε το ράφι προς τα έξω. Το ράφι αφαιρέθηκε. 4.4.2 Τοποθέτηση ραφιού ▶ Εγκαταστήστε με την αντίθετη σειρά. 2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Σελίδα 173 από 385...
Page 274 Επισκευή 4.5 Αντικατάσταση ραφιού πόρτας Προϋπόθεση: Η πόρτα είναι ανοιχτή. 4.5.1 Αφαίρεση ραφιού πόρτας ▶ Ανασηκώστε το ράφι πόρτας προς τα επάνω. Το ράφι πόρτας έχει αφαιρεθεί. 4.5.2 Τοποθέτηση ραφιού πόρτας ▶ Εγκαταστήστε με την αντίθετη σειρά. 2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Σελίδα 174 από 385...
Page 275 Επισκευή 4.6 Αντικατάσταση συρταριού φρούτων και λαχανικών Προϋπόθεση: Η πόρτα είναι ανοιχτή. 4.6.1 Αφαίρεση συρταριού φρούτων και λαχανικών 1. Τραβήξτε προς τα έξω το δοχείο φρούτων και λαχανικών μέχρι τέρμα. 2. 1. Ανασηκώστε το δοχείο φρούτων και λαχανικών μπροστά (1). 2.
Page 276 Επισκευή 4.7 Αντικατάσταση πλευρικού φωτός LED 2. Τραβήξτε τις βεντούζες προς το μέρος σας με μια περιστροφική κίνηση. Ειδικά βοηθητικά μέσα: Βεντούζα Ø50 mm [00342224] Η συσκευή διαθέτει ένα φως LED που δεν χρειάζεται συντήρηση. Αυτά τα φώτα μπορούν να επισκευαστούν μόνο από την εξυπηρέτηση πελατών...
Page 277 Επισκευή 3. Αφαιρέστε τη μονάδα LED. Το πλευρικό φως LED αφαιρέθηκε. 4.7.2 Τοποθέτηση πλευρικού φωτός LED Επειδή τα άγκιστρα του καλύμματος λάμπας είναι εύκολο να σπάσουν κατά τη διαδικασία αφαίρεσης, το ανταλλακτικό πλευρικό φως LED είναι το σετ που περιλαμβάνει τη μονάδα LED και το κάλυμμα φωτός. Εγκαταστήστε...
Page 278 Javítási útmutató - Hűtőszekrény A dokumentummal kapcsolatos információk...... 179 1.1 Fontos tudnivalók .................. 179 1.1.1 Cél .................... 179 1.2 Szimbólummagyarázat ................ 179 1.2.1 Veszélyességi szintek .............. 179 1.2.2 Veszélyt jelző szimbólumok ............. 179 1.2.3 A figyelmeztetések felépítése ............ 180 1.2.4 Általános szimbólumok.............. 180 Biztonság ..................... 181 2.1 Általános biztonsági utasítások.............. 181 2.1.1 Összes háztartási készülék ............. 181 Szerszámok és segédanyagok.............
Page 279 A dokumentummal kapcsolatos információk A dokumentummal kapcsolatos információk 1.1 Fontos tudnivalók 1.2 Szimbólummagyarázat 1.1.1 Cél 1.2.1 Veszélyességi szintek Ezek a javítási tanácsok támogatják a fogyasztót a készülékek otthoni megjavításában A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból állnak. A fi- a környezettudatos tervezésről szóló...
Page 280 A dokumentummal kapcsolatos információk Veszélyt jelző szimbólum Jelentés Ált. szimbólum Jelentés Forró felületek miatt fennálló veszély Egyszerű tanács (csak szöveg) Videós oktatóanyagra mutató hivatkozás A szükséges eszközök Erős mágneses mező miatt fennálló ve- szély A szükséges feltételek Feltétel (ha..., akkor...) Nem ionizáló...
Page 281 Biztonság Biztonság 2.1 Általános biztonsági utasítások 2.1.1 Összes háztartási készülék Áramütés veszélye áram alatt lévő alkatrészek miatt! ¡ Az elektromos alkatrészek hibás javítása áramütéshez vezethet! ¡ A javítás megkezdése előtt legalább 60 másodperccel válassza le a készüléket az elektromos hálózatról. ¡...
Page 282 Szerszámok és segédanyagok Szerszámok és segédanyagok Kijelölés Részletek Képek Védőrongy 60 cm x 50 cm [00342013] Tapadókorong Ø50 mm [00342224] TX20 Torx bithegy 6,3 mm (1/4") [00340865] 2022-09-02_9001762436 Copyright: BSH Hausgeräte GmbH Oldal 182 ettől: 385...
Page 283 Javítás Javítás 4.1 A gumitömítés cseréje 2. Húzza ki a gumitömítést a barázdából. Követelmény: Az ajtó nyitva van 4.1.1 A gumitömítés eltávolítása 1. Vegye ki a gumitömítést a barázdából a jobb és a bal sarokban. Eltávolította a gumitömítést. 4.1.2 A gumitömítés beszerelése Az új gumitömítés vastagsága enyhén eltérhet a régi gumitömítés vastag- ságától.
Page 284 Javítás 1. Ellenőrizze a barázdát sérülések szempontjából. 4. Nyomja a gumitömítés fenti és lenti sarkait a barázdába. Ha a gumitömítés barázdája sérült: Vegye fel a kapcsolatot az ügyfélszolgálattal. A gumitömítés enyhe deformálódása normális, és nem befolyásolja a működését. Javasolt a gumitömítés kiegyenesítése a készülékbe tör- ténő...
Page 285 Javítás 5. Nyomja a teljes gumitömítést apránként a barázdába. Beszerelte a gumitömítést. 2022-09-02_9001762436 Copyright: BSH Hausgeräte GmbH Oldal 185 ettől: 385...
Page 286 Javítás 4.2.1 Lapos zsanér eltávolítása 4.2 Lapos zsanér cseréje Figyeljen arra, hogy eltávolítás/beszerelés közben a zsanérok ne csu- Különleges eszközök kódjanak be. TX20 Torx bithegy 6,3 mm (1/4") [00340865] FIGYELMEZTETÉS Nehéz, nagy készülékek! Hát- és izomsérülések ▶ A készülék ajtajának eltávolítását kizárólag szakemberrel végez- tesse.
Page 287 Javítás 4.2.2 Lapos zsanér beszerelése 2. 1. Lazítsa meg a négy csavart (1). 2. Csúsztassa ki és vegye le az ajtót (2). ▶ Az elhelyezést fordított sorrendben végezze. 3. 1. Távolítsa el a négy csavart (1). 2. Távolítsa el a zsanérokat (2). Eltávolította a zsanérokat.
Page 288 Javítás 4.3.1 A csúszózsanér eltávolítása 4.3 A csúszózsanér cseréje ▶ 1. Csavarja ki a két csavart (1). Különleges eszközök 2. Távolítsa el a felső zsanért (2). TX20 Torx bithegy 6,3 mm (1/4") [00340865] 3. Vegye le az ajtót (3). 4. Csavarja ki a két csavart (4). 5.
Page 289 Javítás 4.4 A polc cseréje Követelmény: Az ajtó nyitva van 4.4.1 A polc eltávolítása ▶ Húzza ki a polcot. Eltávolította a polcot. 4.4.2 A polc beszerelése ▶ Az elhelyezést fordított sorrendben végezze. 2022-09-02_9001762436 Copyright: BSH Hausgeräte GmbH Oldal 189 ettől: 385...
Page 290 Javítás 4.5 Az ajtópolc cseréje Követelmény: Az ajtó nyitva van 4.5.1 Az ajtópolc eltávolítása ▶ Emelje fel az ajtópolcot. Eltávolította az ajtópolcot. 4.5.2 Az ajtópolc felhelyezése ▶ Az elhelyezést fordított sorrendben végezze. 2022-09-02_9001762436 Copyright: BSH Hausgeräte GmbH Oldal 190 ettől: 385...
Page 291 Javítás 4.6 A gyümölcs- és zöldségtároló cseréje Követelmény: Az ajtó nyitva van 4.6.1 A gyümölcs- és zöldségtároló eltávolítása 1. Húzza ki a zöldség- és gyümölcstárolót, amennyire csak tudja. 2. 1. Maga felé húzva emelje ki a zöldség- és gyümölcstárolót (1). 2.
Page 292 Javítás 4.7 A LED-es oldalsó lámpa cseréje 2. Húzza maga felé a tapadókorongokat egyetlen forgó mozdulattal. Különleges eszközök Tapadókorong Ø50 mm [00342224] A készüléke karbantartásmentes LED-világítással rendelkezik. A világítást kizárólag az ügyfélszolgálat vagy szakképzett technikusok ja- víthatják meg! VESZÉLY Áramütés veszélye áram alatt lévő alkatrészek miatt! Életveszély a nem megfelelő...
Page 293 Javítás 3. Távolítsa el a LED-es modult. Eltávolította a LED-es oldalsó lámpát. 4.7.2 A LED-es oldalsó lámpa beszerelése A lámpaburkolat miatt a horgok könnyen eltörhetnek az eltávolítás során. A LED-es oldalsó lámpa pótalkatrésze az a készlet, amely a LED-es mo- dult és a lámpaburkolatot tartalmazza.
Page 294 Consigli di riparazione - Frigorifero Utilizzo del documento .............. 195 1.1 Avvertenze importanti .................. 195 1.1.1 Scopo .................... 195 1.2 Spiegazione dei simboli ................ 195 1.2.1 Livelli di pericolo ................ 195 1.2.2 Simboli di pericolo ................ 195 1.2.3 Struttura degli avvertimenti .............. 196 1.2.4 Simboli generici ................ 196 Sicurezza....................
Page 295 Utilizzo del documento Utilizzo del documento 1.1 Avvertenze importanti 1.2 Spiegazione dei simboli 1.1.1 Scopo 1.2.1 Livelli di pericolo Queste istruzioni di riparazione spiegano ai clienti come riparare da soli gli elettrodo- I livelli di avvertimento corrispondono a un simbolo accompagnato da una parola di al- mestici in conformità...
Page 296 Utilizzo del documento Simbolo di pericolo Significato Simbolo generico Significato Pericolo di schiacciamento Identificazione di un suggerimento spe- ciale (testo e/o grafica) Identificazione di un suggerimento sem- plice (solo testo) Pericolo derivante da superfici calde Identificazione di un link per un video tu- torial Identificazione degli strumenti necessari Pericolo derivante da forti campi magneti-...
Page 297 Sicurezza Sicurezza 2.1 Note generali sulla sicurezza 2.1.1 Tutti gli elettrodomestici Rischio di scosse elettriche dovute a componenti sotto tensione! ¡ La riparazione non conforme dei componenti elettrici può causare scosse elettri- che! ¡ Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di inizia- re il lavoro.
Page 298 Strumenti e ausili Strumenti e ausili Designazione Dettagli Immagini Panno di protezione 60 cm x 50 cm [00342013] Ventosa Ø50 mm [00342224] Punta Torx TX20 6,3 mm (1/4") [00340865] 2022-09-02_9001762436 Diritti d'autore di BSH Hausgeräte GmbH Pagina 198 di 385...
Page 299 Riparazione Riparazione 4.1 Sostituzione della guarnizione della porta 2. Estrarre la guarnizione della porta dalla scanalatura. Prerequisiti: La porta è aperta. 4.1.1 Smontaggio della guarnizione della porta 1. Staccare la guarnizione della porta dalla scanalatura negli angoli destro e sinistro. La guarnizione della porta è...
Page 300 Riparazione 1. Controllare che la scanalatura della guarnizione non sia danneggiata. 4. Spingere gli angoli della guarnizione nella scanalatura in alto e in basso. Se la scanalatura della guarnizione è danneggiata. Contattare l'assistenza tecnica. Una leggera deformazione della guarnizione della porta è normale e non incide sul funzionamento.
Page 301 Riparazione 5. Premere la guarnizione nella scanalatura un pezzo per volta. La guarnizione della porta è montata. 2022-09-02_9001762436 Diritti d'autore di BSH Hausgeräte GmbH Pagina 201 di 385...
Page 302 Riparazione 4.2.1 Smontaggio della cerniera piatta 4.2 Sostituzione della cerniera piatta Prestare attenzione che le cerniere non si chiudano durante lo smontag- Attrezzi speciali: gio / rimontaggio. Punta Torx TX20 6,3 mm (1/4") [00340865] AVVERTENZA Apparecchi pesanti, ingombranti! Rischio di infortuni muscolari e alla schiena ▶...
Page 303 Riparazione 4.2.2 Montaggio della cerniera piatta 2. 1. Svitare le quattro viti (1). 2. Far scorrere e rimuovere la porta (2). ▶ Per il montaggio, seguire la procedura sopra descritta in senso opposto. 3. 1. Togliere le quattro viti (1). 2.
Page 304 Riparazione 4.3.1 Smontaggio della cerniera scorrevole 4.3 Sostituzione della cerniera scorrevole ▶ 1. Svitare le due viti (1). Attrezzi speciali: 2. Togliere la cerniera superiore (2). Punta Torx TX20 6,3 mm (1/4") [00340865] 3. Togliere la porta (3). 4. Svitare le due viti (4). 5.
Page 305 Riparazione 4.4 Sostituzione del ripiano Prerequisiti: La porta è aperta. 4.4.1 Smontaggio del ripiano ▶ Estrarre il ripiano. Il ripiano è rimosso. 4.4.2 Montaggio del ripiano ▶ Per il montaggio, seguire la procedura sopra descritta in senso opposto. 2022-09-02_9001762436 Diritti d'autore di BSH Hausgeräte GmbH Pagina 205 di 385...
Page 306 Riparazione 4.5 Sostituzione del balconcino della porta Prerequisiti: La porta è aperta. 4.5.1 Smontaggio del balconcino della porta ▶ Tirare il balconcino della porta verso l'alto. Il balconcino della porta è rimosso. 4.5.2 Montaggio del balconcino della porta ▶ Per il montaggio, seguire la procedura sopra descritta in senso opposto. 2022-09-02_9001762436 Diritti d'autore di BSH Hausgeräte GmbH Pagina 206 di 385...
Page 307 Riparazione 4.6 Sostituzione del cassetto frutta e verdura Prerequisiti: La porta è aperta. 4.6.1 Rimozione del cassetto frutta e verdura 1. Estrarre il cassetto frutta e verdura il più possibile. 2. 1. Sollevare il cassetto frutta e verdura dalla parte anteriore (1). 2.
Page 308 Riparazione 4.7 Sostituzione della luce a LED laterale 2. Tirare le ventose in avanti con un unico movimento rotatorio. Attrezzi speciali: Ventosa Ø50 mm [00342224] L'apparecchio è dotato di una luce a LED esente da manutenzione. Queste luci possono essere riparate esclusivamente dall'assistenza clienti o da tecnici autorizzati! PERICOLO Rischio di scosse elettriche dovute a componenti sotto tensione!
Page 309 Riparazione 3. Togliere il modulo LED. La luce a LED laterale è rimossa. 4.7.2 Montaggio della luce a LED laterale Poiché i fermi del coperchio della luce si rompono facilmente durante lo smontaggio, il ricambio della luce a LED comprende il modulo a LED e il relativo coperchio.
Page 310 Informācija par remontu - Ledusskapis Par šo dokumentu................ 211 1.1 Būtiska informācija .................. 211 1.1.1 Mērķis .................... 211 1.2 Simbolu skaidrojums.................. 211 1.2.1 Bīstamības līmeņi ................ 211 1.2.2 Bīstamības simboli ................ 211 1.2.3 Brīdinājumu struktūra .............. 212 1.2.4 Vispārīgie simboli................ 212 Drošība.................... 213 2.1 Vispārējie drošības norādījumi .............. 213 2.1.1 Visām mājsaimniecības ierīcēm ............ 213 Piederumi un palīglīdzekļi..............
Page 311 Par šo dokumentu Par šo dokumentu 1.1 Būtiska informācija 1.2 Simbolu skaidrojums 1.1.1 Mērķis 1.2.1 Bīstamības līmeņi Šie labošanas ieteikumi ir paredzēti patērētājam, lai patstāvīgi labotu ierīces, saskaņā Brīdinājuma līmeņus veido simbols un signālvārds. Signālvārds apzīmē bīstamības ar piemērojamo Ekodizaina regulu (sākot no 03.2021.). pakāpi.
Page 312 Par šo dokumentu Bīstamības simbols Nozīme Visp. simbols Nozīme Karstu virsmu radīta bīstamība Video pamācības saites apzīmējums Nepieciešamo rīku apzīmējums Nepieciešamo priekšnosacījumu Spēcīgu magnētisko lauku radīta apzīmējums bīstamība Nosacījuma apzīmējums (ja ..., tad ...) Rezultāta apzīmējums Nejonizējoša starojuma radīta bīstamība Sākt Taustiņa vai pogas apzīmējums [00123456]...
Page 313 Drošība Drošība 2.1 Vispārējie drošības norādījumi 2.1.1 Visām mājsaimniecības ierīcēm Elektrotrieciena risks spriegumaktīvu daļu dēļ! ¡ Ja remonts, kas skar elektriskās daļas, ir veikts kļūdaini, pastāv elektrotrieciena risks! ¡ Ierīcei ir jābūt atvienotai no tīkla vismaz 60 sekundes, pirms sāk darbu. ¡...
Page 314 Piederumi un palīglīdzekļi Piederumi un palīglīdzekļi Apzīmējums Sīkāka informācija Attēli Aizsargdrāna 60 cm x 50 cm [00342013] Piesūceknis Ø50 mm [00342224] Torx uzgalis TX20 6,3 mm (1/4") [00340865] 2022-09-02_9001762436 Autortiesības BSH Hausgeräte GmbH Lappuse 214 no 385...
Page 315 Remonts Remonts 4.1 Durvju blīvslēga nomaiņa 2. Izvelciet durvju blīvslēgu no rievas. Prasība: Durvīm ir jābūt atvērtām. 4.1.1 Durvju blīvslēga noņemšana 1. Atbrīvojiet durvju blīvslēgu no rievas labajā un kreisajā pusē. Durvju blīvslēgs ir noņemts. 4.1.2 Durvju blīvslēga uzstādīšana Jaunā durvju blīvslēga biezums var mazliet atšķirties no vecā durvju blīvslēga biezuma.
Page 316 Remonts 1. Pārbaudiet, ka blīvslēga rieva nav bojāta. 4. Iespiediet blīvslēga augšējos un apakšējos stūrus rievā. Ja blīvslēga rieva ir bojāta Sazinieties ar klientu apkalpošanas dienesta pārstāvi. Durvju blīvslēgs var būt mazliet deformējies, kas neietekmē tā darbību. Pirms durvju blīvslēgu ieliek ierīcē, to ir ieteicams iztaisnot. Sasildiet durvju blīvslēgu ar matu fēnu vai karstā...
Page 317 Remonts 5. Pakāpeniski iespiediet visu blīvslēgu rievā. Durvju blīvslēgs ir uzstādīts. 2022-09-02_9001762436 Autortiesības BSH Hausgeräte GmbH Lappuse 217 no 385...
Page 318 Remonts 4.2.1 Plakanās viras noņemšana 4.2 Plakanās viras nomaiņa Noņemšanas/uzstādīšanas laikā ir jānodrošina, ka viras neveras. Speciāli rīki: Torx uzgalis TX20 6,3 mm (1/4") [00340865] BRĪDINĀJUMS Smaga lielizmēra ierīce! Muguras un muskuļu savainojumi ▶ Ierīces durvis drīkst noņemt tikai apmācīts speciālists. ▶...
Page 319 Remonts 4.2.2 Plakanās viras uzstādīšana 2. 1. Atskrūvējiet četras skrūves (1). 2. Durvis izvelciet un noņemiet (2). ▶ Uzstādiet apgrieztā kārtībā. 3. 1. Izskrūvējiet četras skrūves (1). 2. Noņemiet viras (2). Viras ir noņemtas. 2022-09-02_9001762436 Autortiesības BSH Hausgeräte GmbH Lappuse 219 no 385...
Page 320 Remonts 4.3.1 Slīdošās viras noņemšana 4.3 Slīdošās viras nomaiņa ▶ 1. Izskrūvējiet abas skrūves (1). Speciāli rīki: 2. Noņemiet augšējo viru (2). Torx uzgalis TX20 6,3 mm (1/4") [00340865] 3. Noņemiet durvis (3). 4. Izskrūvējiet abas skrūves (4). 5. Noņemiet apakšējo viru (5). BRĪDINĀJUMS Smaga lielizmēra ierīce! Muguras un muskuļu savainojumi...
Page 321 Remonts 4.4 Plaukta nomaiņa Prasība: Durvīm ir jābūt atvērtām. 4.4.1 Plaukta izņemšana ▶ Izvelciet plauktu. Plaukts ir izņemts. 4.4.2 Plaukta uzstādīšana ▶ Uzstādiet apgrieztā kārtībā. 2022-09-02_9001762436 Autortiesības BSH Hausgeräte GmbH Lappuse 221 no 385...
Page 322 Remonts 4.5 Durvju plaukta nomaiņa Prasība: Durvīm ir jābūt atvērtām. 4.5.1 Durvju plaukta noņemšana ▶ Paceliet durvju plauktu uz augšu. Durvju plaukts ir noņemts. 4.5.2 Durvju plaukta uzstādīšana ▶ Uzstādiet apgrieztā kārtībā. 2022-09-02_9001762436 Autortiesības BSH Hausgeräte GmbH Lappuse 222 no 385...
Page 323 Remonts 4.6 Augļu un dārzeņu tvertnes nomaiņa Prasība: Durvīm ir jābūt atvērtām. 4.6.1 Augļu un dārzeņu tvertnes izņemšana 1. Izvelciet augļu un dārzeņu tvertni līdz atdurei. 2. 1. Paceliet augļu un dārzeņu tvertni priekšā (1). 2. Izņemiet tvertni (2). Augļu un dārzeņu tvertne ir izņemta. 4.6.2 Augļu un dārzeņu tvertnes uzstādīšana ▶...
Page 324 Remonts 4.7 Sānu LED gaismekļa nomaiņa 2. Piesūcekņus pagriežot pavelciet uz priekšu. Speciāli rīki: Piesūceknis Ø50 mm [00342224] Ierīcē ir LED gaismeklis, kam nav jāveic apkope. Šo gaismekli drīkst remontēt tikai klientu apkalpošanas dienesta pārstāvis vai pilnvarots tehniķis! BĪSTAMI Elektrotrieciena risks spriegumaktīvu daļu dēļ! Dzīvības apdraudējums nepareiza remonta izraisīta elektrotrieciena dēļ...
Page 325 Remonts 3. Noņemiet LED moduli. Sānu LED gaismeklis ir noņemts. 4.7.2 Sānu LED gaismekļa uzstādīšana Noņemšanas laikā var viegli salauzt gaismekļa pārsega āķus, tāpēc LED sānu gaismekļa rezerves daļas komplektā ir iekļauts LED modulis un gaismekļa pārsegs. Uzstādiet apgrieztā kārtībā. ▶...
Page 326 Informacija apie remontą - Šaldytuvas Dėl šio dokumento................ 227 1.1 Svarbi informacija .................. 227 1.1.1 Paskirtis .................. 227 1.2 Simbolių paaiškinimas ................. 227 1.2.1 Pavojaus lygiai................ 227 1.2.2 Pavojaus simboliai ................ 227 1.2.3 Įspėjimų struktūra................ 228 1.2.4 Bendrieji simboliai ................ 228 Sauga..................... 229 2.1 Bendrosios saugos instrukcijos.............. 229 2.1.1 Visi buitiniai prietaisai .............. 229 Įrankiai ir pagalbinės priemonės..........
Page 327 Dėl šio dokumento Dėl šio dokumento 1.1 Svarbi informacija 1.2 Simbolių paaiškinimas 1.1.1 Paskirtis 1.2.1 Pavojaus lygiai Šios remonto nuorodos padeda naudotojui pataisyti prietaisus patiems pagal galiojantį Įspėjimo lygiai susideda iš simbolio ir signalinio žodžio. Signalinis žodis nurodo pavo- ekologinio projektavimo reglamentą (2021 m. kovo mėn. redakcija). jaus sunkumą.
Page 328 Dėl šio dokumento Pavojaus simbolis Reikšmė Bendr. simbolis Reikšmė Pavojus dėl karštų paviršių Žymi reikalingus įrankius Žymi reikalingas prielaidas Žymi sąlygą (jei ..., tai ...) Pavojus dėl stipraus magnetinio lauko Žymi rezultatą Paleisti Žymi klavišą arba ekrano mygtuką Pavojus dėl nejonizuojančiosios spindu- [00123456] Žymi dalies numerį...
Page 329 Sauga Sauga 2.1 Bendrosios saugos instrukcijos 2.1.1 Visi buitiniai prietaisai Elektros smūgio pavojus dėl dalių, kuriose yra įtampa! ¡ Elektrinių konstrukcinių dalių remonto klaidos gali sukelti elektros smūgį! ¡ Prieš pradėdami dirbti, ne mažiau kaip prieš 60 sekundžių atjunkite prietaisą nuo maitinimo.
Page 330 Įrankiai ir pagalbinės priemonės Įrankiai ir pagalbinės priemonės Paskyrimas Išsami informacija Vaizdai Apsauginis audinys 60 cm x 50 cm [00342013] Siurbtukas Ø50 mm [00342224] „Torx“ antgalis 6,3 mm (1/4 col.) TX20 [00340865] 2022-09-02_9001762436 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl. 230 iš 385...
Page 331 Remontas Remontas 4.1 Durelių tarpiklio keitimas 2. Ištraukite durelių tarpiklį iš griovelio. Reikalavimas. Durelės turi būti atidarytos. 4.1.1 Durelių tarpiklio išėmimas 1. Išimkite durelių tarpiklį iš griovelio dešiniajame ir kairiajame kampe. Durelių tarpiklis išimtas. 4.1.2 Durelių tarpiklio įdėjimas Naujo durelių tarpiklio storis gali šiek tiek skirtis nuo seno durelių tarpiklio storio.
Page 332 Remontas 1. Patikrinkite griovelį, ar nėra tarpiklį galinčių pažeisti vietų. 4. Įspauskite tarpiklio kampus viršuje ir apačioje į griovelį. Jei tarpiklio griovelis pažeistas. Kreipkitės į klientų aptarnavimo tarnybą. Nedidelės durelių tarpiklio deformacijos yra įprastas požymis ir nepa- veikia tarpiklio funkcinių savybių. Prieš įdedant durelių tarpiklį į prie- taisą, rekomenduojama jį...
Page 333 Remontas 5. Po truputį įspauskite į griovelį visą tarpiklį. Durelių tarpiklis įdėtas. 2022-09-02_9001762436 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl. 233 iš 385...
Page 334 Remontas 4.2.1 Atlenkiamo vyrio nuėmimas 4.2 Atlenkiamo vyrio keitimas Pasirūpinkite, kad nuimant / montuojant vyriai neužsidarytų. Specialūs įrankiai. „Torx“ antgalis TX20 6,3 mm (1/4 col.) [00340865] ĮSPĖJIMAS Sunkūs ir dideli prietaisai! Nugaros ir raumenų sužalojimai ▶ Prietaiso dureles nuimti gali tik apmokyti specialistai. ▶...
Page 335 Remontas 4.2.2 Atlenkiamo vyrio montavimas 2. 1. Atleiskite keturis varžtus (1). 2. Patraukite ir išimkite dureles (2). ▶ Uždėkite atvirkščia eilės tvarka. 3. 1. Išsukite keturis varžtus (1). 2. Nuimkite vyrius (2). Vyriai nuimti. 2022-09-02_9001762436 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl. 235 iš 385...
Page 336 Remontas 4.3.1 Slankiojo vyrio nuėmimas 4.3 Slankiojo vyrio keitimas ▶ 1. Išsukite du varžtus (1). Specialūs įrankiai. 2. Nuimkite viršutinį vyrį (2). „Torx“ antgalis TX20 6,3 mm (1/4 col.) [00340865] 3. Nuimkite dureles (3). 4. Išsukite du varžtus (4). 5. Nuimkite apatinį vyrį (5). ĮSPĖJIMAS Sunkūs ir dideli prietaisai! Nugaros ir raumenų...
Page 337 Remontas 4.4 Lentynos keitimas Reikalavimas. Durelės turi būti atidarytos. 4.4.1 Lentynos nuėmimas ▶ Ištraukite lentyną. Lentyna išimta. 4.4.2 Lentynos įdėjimas ▶ Uždėkite atvirkščia eilės tvarka. 2022-09-02_9001762436 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl. 237 iš 385...
Page 338 Remontas 4.5 Durelių lentynos keitimas Reikalavimas. Durelės turi būti atidarytos. 4.5.1 Durelių lentynos išėmimas ▶ Pakelkite durelių lentyną į viršų. Durelių lentyna išimta. 4.5.2 Durelių lentynos įdėjimas ▶ Uždėkite atvirkščia eilės tvarka. 2022-09-02_9001762436 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl. 238 iš 385...
Page 339 Remontas 4.6 Vaisių ir daržovių talpyklos keitimas Reikalavimas. Durelės turi būti atidarytos. 4.6.1 Vaisių ir daržovių talpyklos išėmimas 1. Ištraukite vaisių ir daržovių talpyklą, tiek, kiek galima. 2. 1. Pakelkite vaisių ir daržovių talpyklos priekį (1). 2. Išimkite talpyklą (2). Vaisių...
Page 340 Remontas 4.7 Šoninės LED lemputės keitimas 2. Patraukite siurbtukus į priekį vienu sukamuoju judesiu. Specialūs įrankiai. Siurbtukas Ø50 mm [00342224] Jūsų prietaise įrengta techninės priežiūros nereikalaujanti LED lemputė. Šią lemputę gali taisyti tik klientų aptarnavimo tarnybos specialistai arba įgalioti technikai! PAVOJUS Elektros smūgio pavojus dėl dalių, kuriose yra įtampa! Pavojus gyvybei dėl elektros smūgio netinkamo remonto atveju...
Page 341 Remontas 3. Išimkite LED modulį. Šoninė LED lemputė išimta. 4.7.2 Šoninės LED lemputės montavimas Dėl lemputės dangtelio išimant kabliukus galima lengvai nulaužti; atsargi- nė LED šoninė lemputė yra komplektas, į kurį įeina LED modulis ir lem- putės dangtelis. Uždėkite atvirkščia eilės tvarka. ▶...
Page 342 Reparasjonstips - Kjøleskap Om dette dokumentet.............. 243 1.1 Viktig informasjon .................. 243 1.1.1 Formål.................... 243 1.2 Forklaring av symboler................. 243 1.2.1 Farenivåer .................. 243 1.2.2 Faresymboler.................. 243 1.2.3 Advarslenes struktur ............... 244 1.2.4 Generelle symboler ................. 244 Sikkerhet .................... 245 2.1 Generelle sikkerhetsinstruksjoner .............. 245 2.1.1 Alle husholdningsapparater ............. 245 Verktøy og hjelpemidler..............
Page 343 Om dette dokumentet Om dette dokumentet 1.1 Viktig informasjon 1.2 Forklaring av symboler 1.1.1 Formål 1.2.1 Farenivåer Disse tipsene om reparasjon skal hjelpe kunden til selv å kunne reparere apparater i Advarslene som viser farenivå, består av et symbol og et signalord. Signalordet viser samsvar med gjeldende regulering av øko-design (med gyldighet 03/2021).
Page 344 Om dette dokumentet Faresymbol Betydning Gen. symbol Betydning Fare på grunn av varme overflater Identifisering av nødvendig verktøy Identifisering av nødvendige forutsetnin- Fare på grunn av sterkt magnetfelt Identifisering av en betingelse (hvis ..., så ...) Identifisering av et resultat Fare fra ikke-ioniserende stråling Start Identifisering av en tast eller knapp...
Page 345 Sikkerhet Sikkerhet 2.1 Generelle sikkerhetsinstruksjoner 2.1.1 Alle husholdningsapparater Fare for elektrisk støt på grunn av strømførende deler! ¡ Feil ved reparasjoner hvor elektriske komponenter er involvert, kan føre til elektrisk støt! ¡ Koble apparatet fra strømnettet i minst 60 sekunder før arbeidet startes. ¡...
Page 346 Verktøy og hjelpemidler Verktøy og hjelpemidler Betegnelse Detaljer Bilder Beskyttelsesklut 60 cm x 50 cm [00342013] Sugekopp Ø50 mm [00342224] Torx-bits TX20 6,3 mm (1/4") [00340865] 2022-09-02_9001762436 Copyright BSH Hausgeräte GmbH Side 246 av 385...
Page 347 Reparasjon Reparasjon 4.1 Utskiftning av dørpakning 2. Trekk pakningen ut av sporet. Forutsetning: Døren er åpen. 4.1.1 Demontering av dørpakning 1. Løsne dørpakningen fra sporet i høyre og venstre hjørne. Dørpakningen er demontert. 4.1.2 Montering av dørpakning Tykkelsen på den nye dørpakningen kan avvike litt fra tykkelsen på den gamle dørpakningen.
Page 348 Reparasjon 1. Kontroller at sporet for pakningen ikke har skader. 4. Skyv pakningens hjørner øverst og nederst inn i sporet. Hvis sporet for pakningen er skadet: Kontakt kundeservice. Litt deformasjon av dørpakningen er normalt og har ingen innvirkning på funksjonen. Det anbefales å rette ut dørpakningen før den settes inn i apparatet.
Page 349 Reparasjon 5. Trykk hele pakningen inn i sporet trinn for trinn. Dørpakningen er montert. 2022-09-02_9001762436 Copyright BSH Hausgeräte GmbH Side 249 av 385...
Page 350 Reparasjon 4.2.1 Demontering av flat hengsel 4.2 Utskiftning av flat hengsel Vær forsiktig så ikke hengsler lukkes under demontering/montering. Spesielle hjelpemidler: Torx-bits TX20 6,3 mm (1/4") [00340865] ADVARSEL Tunge, klumpete apparater! Rygg- og muskelskader ▶ Arbeidet med å demontere apparatets dør skal bare utføres av opplærte spesialister.
Page 351 Reparasjon 4.2.2 Montering av flat hengsel 2. 1. Løsne fire skruer (1). 2. Skyv ut døren og fjern den (2). ▶ Monteres i motsatt rekkefølge. 3. 1. Fjern fire skruer (1). 2. Demonter hengslene (2). Hengslene er demontert. 2022-09-02_9001762436 Copyright BSH Hausgeräte GmbH Side 251 av 385...
Page 352 Reparasjon 4.3.1 Demontering av glidehengsel 4.3 Utskiftning av glidehengsel ▶ 1. Skru ut to skruer (1). Spesielle hjelpemidler: 2. Demonter øvre hengsel (2). Torx-bits TX20 6,3 mm (1/4") [00340865] 3. Demonter døren (3). 4. Skru ut to skruer (4). 5. Demonter nedre hengsel (5). ADVARSEL Tunge, klumpete apparater! Rygg- og muskelskader...
Page 353 Reparasjon 4.4 Utskiftning av hylle Forutsetning: Døren er åpen. 4.4.1 Demontering av hylle ▶ Trekk ut hyllen. Hyllen er demontert. 4.4.2 Montering av hylle ▶ Monteres i motsatt rekkefølge. 2022-09-02_9001762436 Copyright BSH Hausgeräte GmbH Side 253 av 385...
Page 354 Reparasjon 4.5 Utskiftning av dørrack Forutsetning: Døren er åpen. 4.5.1 Demontering av dørrack ▶ Løft dørracken opp. Dørracken er demontert. 4.5.2 Montering av dørrack ▶ Monteres i motsatt rekkefølge. 2022-09-02_9001762436 Copyright BSH Hausgeräte GmbH Side 254 av 385...
Page 355 Reparasjon 4.6 Utskiftning av frukt- og grønnsaksbeholder Forutsetning: Døren er åpen. 4.6.1 Demontering av frukt- og grønnsaksbeholder 1. Trekk ut frukt- og grønnsaksbeholderen så langt det går. 2. 1. Løft frukt- og grønnsaksbeholderen foran (1). 2. Fjern beholderen (2). Frukt- og grønnsaksbeholderen er demontert. 4.6.2 Montering av frukt- og grønnsaksbeholder ▶...
Page 356 Reparasjon 4.7 Utskiftning av LED-sidelampe 2. Trekk sugekoppene forover med en roterende bevegelse. Spesielle hjelpemidler: Sugekopp Ø50 mm [00342224] Apparatet har en vedlikeholdsfri LED-lampe. Disse lampene skal kun repareres av kundeservice eller autoriserte teknikere! FARE Fare for elektrisk støt på grunn av strømførende deler! Livsfare på...
Page 357 Reparasjon 3. Demonter LED-modulen. LED-sidelampen er demontert. 4.7.2 Montering av LED-sidelampe Ettersom lampedekselkrokene lett kan brekk under demonteringen, fin- nes det en LED-sidelampe som reservedel i settet med LED-modulen og lampedekslet. Monteres i motsatt rekkefølge. ▶ 2022-09-02_9001762436 Copyright BSH Hausgeräte GmbH Side 257 av 385...
Page 358 Wskazówki naprawy - Chłodziarka Informacje dotyczące dokumentu .......... 259 1.1 Ważne informacje.................. 259 1.1.1 Cel dokumentu ................ 259 1.2 Objaśnienie symboli ostrzegawczych............ 259 1.2.1 Oznaczenie poziomów niebezpieczeństwa ........ 259 1.2.2 Symbole ostrzegawcze.............. 259 1.2.3 Budowa ostrzeżeń ................ 260 1.2.4 Ogólne symbole................ 260 Bezpieczeństwo................. 261 2.1 Ogólne informacje dotyczące bezpieczeństwa.......... 261 2.1.1 Wszystkie sprzęty gospodarstwa domowego ........ 261 Narzędzia i pomoce techniczne...........
Page 359 Informacje dotyczące dokumentu Informacje dotyczące dokumentu 1.1 Ważne informacje 1.2 Objaśnienie symboli ostrzegawczych 1.1.1 Cel dokumentu 1.2.1 Oznaczenie poziomów niebezpieczeństwa Niniejsze wskazówki naprawcze mają na celu zapewnienie użytkownikowi pomocy w Poziom ryzyka jest określany przy pomocy symbolu oraz wyrazu. Wyraz określa po- samodzielnej naprawie posiadanych urządzeń...
Page 360 Informacje dotyczące dokumentu Symbole ostrzegawcze Znaczenie Symbol Znaczenie Ryzyko obrażeń (rozcięć) Identyfikacja specjalnej wskazówki (tekst lub grafika) Identyfikacja prostej wskazówki (tylko tekst) Ryzyko zmiażdżenia Identyfikacja linku do pliku wideo Identyfikacja narzędzi Ryzyko oparzenia Identyfikacja wstępnych warunków Identyfikacja warunku (jeżeli) Silne pole magnetyczne Identyfikacja rezultatu Start Identyfikacja przycisku...
Page 361 Bezpieczeństwo Bezpieczeństwo 2.1 Ogólne informacje dotyczące bezpieczeństwa 2.1.1 Wszystkie sprzęty gospodarstwa domowego Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem! ¡ Błędna naprawa części elektrycznych może spowodować porażenie prądem elek- trycznym! ¡ Co najmniej 60 sekund przed przystąpieniem do pracy odłączyć urządzenie od sieci elektrycznej.
Page 362 Narzędzia i pomoce techniczne Narzędzia i pomoce techniczne Przeznaczenie Detale Zdjęcia Tkanina ochronna 60 cm x 50 cm [00342013] Przyssawka Ø50 mm [00342224] Torx Bit TX20 6,3 mm (1/4") [00340865] 2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Strona 262 z 385...
Page 363 Naprawy Naprawy 4.1 Wymiana uszczelki drzwiczek 2. Wyciągnąć uszczelkę drzwiczek z rowka. Warunek: Drzwiczki są otwarte. 4.1.1 Demontaż uszczelki drzwiczek 1. Poluzować uszczelkę drzwiczek w rowku w prawym i lewym narożniku. Uszczelka drzwiczek została zdemontowana. 4.1.2 Montaż uszczelki drzwiczek Grubość nowej uszczelki drzwiczek może się nieco różnić od grubości starej uszczelki drzwiczek.
Page 364 Naprawy 1. Skontrolować rowek uszczelki pod kątem uszkodzeń. 4. Wcisnąć narożniki uszczelki do rowka u dołu i u góry. Jeżeli rowek uszczelki jest uszkodzony. Skontaktować się z serwisem. Lekka deformacja uszczelki drzwiczek jest normalna i nie wpływa na jej funkcję. Zaleca się wyprostowanie uszczelki drzwiczek przed jej zamocowaniem w urządzeniu.
Page 365 Naprawy 5. Krok po kroku wcisnąć uszczelkę do rowka na całym obwodzie. Uszczelka drzwiczek została zamontowana. 2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Strona 265 z 385...
Page 366 Naprawy 4.2.1 Demontaż zawiasu płaskiego 4.2 Wymiana zawiasu płaskiego Uważać, by podczas demontażu i montażu zawiasy nie zostały zamknię- Pomoce specjalne Torx Bit TX20 6,3 mm (1/4") [00340865] OSTRZEŻENIE Ciężkie, nieporęczne urządzenia! Kontuzje mięśni i pleców ▶ Czynność demontażu drzwiczek urządzenia powinna być wykony- wana tylko przez wyszkolonych techników.
Page 367 Naprawy 4.2.2 Montaż zawiasu płaskiego 2. 1. Poluzować cztery śruby (1). 2. Wysunąć i wyjąć drzwiczki (2). ▶ Montaż w odwrotnej kolejności. 3. 1. Wykręcić cztery śruby (1). 2. Wyjąć zawiasy (2). Zawiasy są wymontowane. 2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Strona 267 z 385...
Page 368 Naprawy 4.3.1 Demontaż zawiasu suwakowego 4.3 Wymiana zawiasu suwakowego ▶ 1. Wykręcić dwie śruby (1). Pomoce specjalne 2. Wyjąć zawias górny (2). Torx Bit TX20 6,3 mm (1/4") [00340865] 3. Wyjąć drzwiczki (3). 4. Wykręcić dwie śruby (4). 5. Wyjąć zawias dolny (5). OSTRZEŻENIE Ciężkie, nieporęczne urządzenia! Kontuzje mięśni i pleców...
Page 369 Naprawy 4.4 Wymiana półki Warunek: Drzwiczki są otwarte. 4.4.1 Demontaż półki ▶ Wyciągnąć półkę. Półka jest wyjęta. 4.4.2 Montaż półki ▶ Montaż w odwrotnej kolejności. 2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Strona 269 z 385...
Page 370 Naprawy 4.5 Wymiana półki drzwiczek Warunek: Drzwiczki są otwarte. 4.5.1 Demontaż półki drzwiczek ▶ Podnieść półkę drzwiczek do góry. Półka drzwiczek została zdemontowana. 4.5.2 Montaż półki drzwiczek ▶ Montaż w odwrotnej kolejności. 2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Strona 270 z 385...
Page 371 Naprawy 4.6 Wymiana pojemnika na owoce i warzywa Warunek: Drzwiczki są otwarte. 4.6.1 Demontaż pojemnika na owoce i warzywa 1. Wyciągnąć pojemnik na owoce i warzywa do oporu. 2. 1. Podnieść pojemnik na owoce i warzywa z przodu (1). 2. Wyjąć pojemnik (2). Pojemnik na owoce i warzywa jest wyjęty.
Page 372 Naprawy 4.7 Wymiana oświetlenia bocznego LED 2. Pociągnąć przyssawkę do przodu jednym obrotowym ruchem. Pomoce specjalne Przyssawka Ø50 mm [00342224] Urządzenie posiada bezobsługowe oświetlenie LED. Tego rodzaju elementy oświetleniowe mogą być naprawiane wyłącznie przez serwis lub autoryzowanych techników! NIEBEZPIECZEŃSTWO Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elemen- tami znajdującymi się...
Page 373 Naprawy 3. Zdemontować moduł LED. Boczne oświetlenie LED zostało wymontowane. 4.7.2 Montaż bocznego oświetlenia LED Ze względu na to, że zaczepy pokrywy łatwo się łamią, część zamienna oświetlenie boczne LED stanowi zestaw zawierający moduł LED i pokry- wę. Montaż w odwrotnej kolejności. ▶...
Page 374 Dicas de resolução - Frigorífico Sobre este documento.............. 275 1.1 Informação importante ................. 275 1.1.1 Finalidade.................. 275 1.2 Explicação dos símbolos................ 275 1.2.1 Níveis de perigo................ 275 1.2.2 Símbolos de perigo ................. 275 1.2.3 Estrutura dos avisos................ 276 1.2.4 Símbolos gerais ................ 276 Segurança.................... 277 2.1 Instruções gerais de segurança.............. 277 2.1.1 Todos os eletrodomésticos .............. 277 Ferramentas e auxiliares..............
Page 375 Sobre este documento Sobre este documento 1.1 Informação importante 1.2 Explicação dos símbolos 1.1.1 Finalidade 1.2.1 Níveis de perigo Estas dicas de reparação auxiliam o consumidor na reparação de aparelhos por ele Os níveis de aviso são compostos por um símbolo e uma palavra sinal. A palavra-sinal próprio de acordo com o regulamento de "Eco-design"...
Page 376 Sobre este documento Símbolo de perigo Significado Símbolo ger. Significado Perigo de esmagamento Identificação de uma dica especial (texto e/ou ilustração) Identificação de uma dica simples (ape- nas texto) Perigo de superfícies quentes Identificação de uma ligação para um tu- torial em vídeo Identificação das ferramentas necessári- Perigo de campo eletromagnético intenso...
Page 377 Segurança Segurança 2.1 Instruções gerais de segurança 2.1.1 Todos os eletrodomésticos Risco de choque elétrico devido a partes sob tensão! ¡ Erros por reparações envolvendo componentes elétricos podem provocar choques elétricos! ¡ Desligue o aparelho da rede elétrica pelo menos 60 segundos antes de iniciar o trabalho.
Page 378 Ferramentas e auxiliares Ferramentas e auxiliares Designação Detalhes Imagens Pano protetor 60 cm x 50 cm [00342013] Ventosa Ø50 mm [00342224] Ponta Torx TX20 6,3 mm (1/4") [00340865] 2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Página 278 de 385...
Page 379 Reparação Reparação 4.1 Substituir a junta da porta 2. Puxe a junta da porta para fora da ranhura. Pré-requisito: A porta está aberta. 4.1.1 Remover a junta da porta 1. Solte a junta da porta da ranhura nos cantos direito e esquerdo. A junta da porta está...
Page 380 Reparação 1. Verifique se a ranhura para a junta apresenta danos. 4. Empurre os cantos da junta em cima e em baixo para ranhura. Se a ranhura para a junta estiver danificada, contacte o serviço de apoio ao consumidor. Uma deformação ligeira da junta da porta é normal e não afeta o seu funcionamento.
Page 381 Reparação 5. Pressione a junta inteira gradualmente para dentro da ranhura. A junta da porta está instalada. 2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Página 281 de 385...
Page 382 Reparação 4.2.1 Remover a dobradiça plana 4.2 Substituir a dobradiça plana Assegure-se de que as dobradiças não fecham durante a remoção / ins- Ferramentas necessárias: talação. Ponta Torx TX20 6,3 mm (1/4") [00340865] AVISO Aparelhos pesados e volumosos! Lesões nas costas e musculares ▶...
Page 383 Reparação 4.2.2 Instalar a dobradiça plana 2. 1. Solte quatro parafusos (1). 2. Deslize para fora e remova a porta (2). ▶ Instale pela ordem inversa. 3. 1. Remova quatro parafusos (1). 2. Remova as dobradiças (2). As dobradiças estão removidas. 2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Página 283 de 385...
Page 384 Reparação 4.3.1 Remover a dobradiça deslizante 4.3 Substituir a dobradiça deslizante ▶ 1. Desaperte dois parafusos (1). Ferramentas necessárias: 2. Remova a dobradiça superior (2). Ponta Torx TX20 6,3 mm (1/4") [00340865] 3. Remova a porta (3). 4. Desaperte dois parafusos (4). 5.
Page 385 Reparação 4.4 Substituir a prateleira Pré-requisito: A porta está aberta. 4.4.1 Remover a prateleira ▶ Puxe a prateleira para fora. A prateleira está removida. 4.4.2 Instalar a prateleira ▶ Instale pela ordem inversa. 2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Página 285 de 385...
Page 386 Reparação 4.5 Substituir a prateleira da porta Pré-requisito: A porta está aberta. 4.5.1 Remover a prateleira da porta ▶ Levante a prateleira da porta. A prateleira da porta está removida. 4.5.2 Instalar a prateleira da porta ▶ Instale pela ordem inversa. 2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Página 286 de 385...
Page 387 Reparação 4.6 Substituir o recipiente para fruta e vegetais Pré-requisito: A porta está aberta. 4.6.1 Remover o recipiente para fruta e vegetais 1. Puxe o recipiente para fruta e vegetais para fora até ao máximo. 2. 1. Levante o recipiente para fruta e vegetais à frente (1). 2.
Page 388 Reparação 4.7 Substituir a iluminação LED lateral 2. Puxe as ventosas para a frente num movimento rotativo. Ferramentas necessárias: Ventosa Ø50 mm [00342224] O seu aparelho dispõe de uma iluminação LED isenta de manutenção. Estas iluminações só podem ser reparadas pelo serviço de apoio ao consumidor ou por técnicos autorizados! PERIGO Risco de choque elétrico devido a partes sob tensão!
Page 389 Reparação 3. Remova o módulo LED. A iluminação LED lateral está removida. 4.7.2 Instalar a iluminação LED lateral Uma vez que os ganchos da tampa da lâmpada quebram facilmente du- rante o processo de remoção a iluminação LED lateral sobressalente é um conjunto que inclui o módulo LED e a tampa da iluminação.
Page 390 Indicii pentru reparații - Frigider Referitor la acest document............ 291 1.1 Informații importante .................. 291 1.1.1 Aplicabilitatea ................. 291 1.2 Explicația simbolurilor .................. 291 1.2.1 Nivelurile de pericol................. 291 1.2.2 Simbolurile de pericol .............. 291 1.2.3 Structura avertismentelor.............. 292 1.2.4 Simbolurile generale ............... 292 Siguranța.................... 293 2.1 Instrucțiuni generale de siguranță .............. 293 2.1.1 Toate aparatele electrocasnice ............ 293 Instrumente și materiale utile............
Page 391 Referitor la acest document Referitor la acest document 1.1 Informații importante 1.2 Explicația simbolurilor 1.1.1 Aplicabilitatea 1.2.1 Nivelurile de pericol Aceste instrucțiuni de reparare îl ajută pe client să își repare singur aparatele, în con- Nivelurile de alertă sunt reprezentate printr-un simbol și un cuvânt de avertizare. Cu- formitate cu normele de proiectare ecologică...
Page 392 Referitor la acest document Simbol de pericol Semnificație Simbol general Semnificație Pericol din cauza suprafețelor fierbinți Identificarea unui link spre un videoclip in- structiv Identificarea sculelor necesare Pericol din cauza câmpului magnetic pu- Identificarea condițiilor preliminare nece- ternic sare Identificarea unei stări (dacă..., apoi...) Pericol din cauza radiației neionizante Identificarea unui rezultat Pornire...
Page 393 Siguranța Siguranța 2.1 Instrucțiuni generale de siguranță 2.1.1 Toate aparatele electrocasnice Pericol de electrocutare din cauza pieselor sub tensiune! ¡ Erorile care au loc în timpul reparațiilor efectuate la componentele electrice pot să ducă la electrocutări! ¡ Deconectați aparatul de la sursa de alimentare cu tensiune cu cel puțin 60 de se- cunde înainte de a începe lucrările.
Page 394 Instrumente și materiale utile Instrumente și materiale utile Desemnare Detalii Imagini Material textil de 60 cm x 50 cm protecţie [00342013] Ventuză Ø50 mm [00342224] Cap torx TX20 6,3 mm (1/4") [00340865] 2022-09-02_9001762436 Copyright BSH Hausgeräte GmbH Pagina 294 de la 385...
Page 395 Repararea Repararea 4.1 Înlocuirea garniturii uşii 2. Demontaţi garnitura uşii din canelură. Cerinţă: Uşa este deschisă. 4.1.1 Demontarea garniturii uşii 1. Îndepărtaţi garnitura uşii din canelura colţurilor din dreapta şi stânga. Garnitura uşii este demontată. 4.1.2 Montarea garniturii uşii Grosimea garniturii noi a uşii poate fi uşor diferită faţă de grosimea garni- turii vechi a uşii.
Page 396 Repararea 1. Verificaţi canelura pentru montarea garniturii şi asiguraţi-vă că nu prezintă defecte. 4. Împingeţi colţurile de sus şi de jos ale garniturii în canelură. Dacă canelura pentru montarea garniturii prezintă defecte, este deteriorată. Contactaţi departamentul de service pentru clienţi. O deformare uşoară...
Page 397 Repararea 5. Apăsaţi întreaga garnitură în canelură, pas cu pas. Garnitura uşii este montată. 2022-09-02_9001762436 Copyright BSH Hausgeräte GmbH Pagina 297 de la 385...
Page 398 Repararea 4.2 Înlocuirea balamalei plate Uşa piesei de mobilier este demontată. Consultaţi Instrucţiunile de montare. Uşa este deschisă. Scule speciale: Cap torx TX20 6,3 mm (1/4") [00340865] 4.2.1 Demontarea balamalei plate Procedaţi cu atenţie pentru ca balamalele să nu se închidă în timpul de- montării/montării.
Page 399 Repararea 4.2.2 Montarea balamalei plate 2. 1. Slăbiţi patru şuruburi (1). 2. Glisaţi uşa în exterior şi scoateţi-o (2). ▶ Montați urmând procedura de demontare în ordine inversă. 3. 1. Demontaţi patru şuruburi (1). 2. Demontaţi balamalele (2). Balamalele sunt demontate. 2022-09-02_9001762436 Copyright BSH Hausgeräte GmbH Pagina 299 de la 385...
Page 400 Repararea 4.3.1 Demontarea balamalei glisante 4.3 Înlocuirea balamalei glisante ▶ 1. Deşurubaţi două şuruburi (1). Scule speciale: 2. Demontaţi balamaua de sus (2). Cap torx TX20 6,3 mm (1/4") [00340865] 3. Demontaţi uşa (3). 4. Deşurubaţi două şuruburi (4). 5. Demontaţi balamaua de jos (5). AVERTISMENT Aparate grele, masive! Accidentarea spatelui şi leziuni musculare...
Page 401 Repararea 4.4 Repoziţionarea raftului Cerinţă: Uşa este deschisă. 4.4.1 Demontarea raftului ▶ Scoateţi raftul. Raftul este demontat. 4.4.2 Montarea raftului ▶ Montați urmând procedura de demontare în ordine inversă. 2022-09-02_9001762436 Copyright BSH Hausgeräte GmbH Pagina 301 de la 385...
Page 402 Repararea 4.5 Repoziţionarea raftului pentru uşă Cerinţă: Uşa este deschisă. 4.5.1 Demontarea raftului pentru uşă ▶ Ridicaţi raftul pentru uşă. Raftul pentru uşă este demontat. 4.5.2 Montarea raftului pentru uşă ▶ Montați urmând procedura de demontare în ordine inversă. 2022-09-02_9001762436 Copyright BSH Hausgeräte GmbH Pagina 302 de la 385...
Page 403 Repararea 4.6 Repoziţionarea containerului pentru fructe şi legume Cerinţă: Uşa este deschisă. 4.6.1 Demontarea containerului pentru fructe şi legume 1. Trageți în afară containerul pentru fructe și legume atât cât este posibil. 2. 1. Ridicați containerul pentru fructe și legume de partea din față (1). 2.
Page 404 Repararea 4.7 Înlocuirea lămpii LED laterale 2. Trageţi ventuzele în faţă, cu o mişcare de rotaţie. Scule speciale: Ventuză Ø50 mm [00342224] Aparatul dumneavoastră este echipat cu o lampă LED care nu necesită întreţinere. Aceste lămpi pot fi înlocuite numai de către departamentul de service pentru clienţi sau de către tehnicieni autorizaţi! PERICOL Pericol de electrocutare din cauza pieselor sub tensiune!
Page 405 Repararea 3. Demontarea modulului LED. Lampa laterală LED este demontată. 4.7.2 Montarea lămpii LED laterale Deoarece cârligele capacului lămpii se pot sparge uşor în timpul proce- sului de demontare, lampa LED laterală piese de rezervă este un set ca- re include modulul LED şi capacul de lampă. Montați urmând procedura de demontare în ordine inversă.
Page 406 Poznámky k opravám - Chladnička O tomto dokumente................ 307 1.1 Dôležité informácie .................. 307 1.1.1 Účel .................... 307 1.2 Vysvetlenie symbolov .................. 307 1.2.1 Úrovne nebezpečenstva .............. 307 1.2.2 Symboly označujúce riziká............... 307 1.2.3 Štruktúra varovaní................ 308 1.2.4 Všeobecné symboly ................ 308 Bezpečnosť .................. 309 2.1 Všeobecné bezpečnostné pokyny .............. 309 2.1.1 Všetky domáce spotrebiče............... 309 Nástroje a pomôcky .................
Page 407 O tomto dokumente O tomto dokumente 1.1 Dôležité informácie 1.2 Vysvetlenie symbolov 1.1.1 Účel 1.2.1 Úrovne nebezpečenstva Tieto pokyny pre opravu pomáhajú spotrebiteľovi pri vlastnej oprave spotrebičov podľa Úroveň varovania obsahuje symbol a signalizačné slovo. Signalizačné slovo naznačuje nariadenia o ekodizajne (z marca 2021). mieru nebezpečenstva.
Page 408 O tomto dokumente Symbol označujúci riziko Význam Všeob. symbol Význam Nebezpečenstvo v súvislosti s horúcimi Označenie prepojenia na videonávod povrchmi Označenie požadovaných nástrojov Označenie požadovaných podmienok Nebezpečenstvo v súvislosti s magnetic- kým poľom Označenie podmienky (ak ..., potom ...) Označenie výsledku Nebezpečenstvo v súvislosti s neionizujú- Spustenie Označenie klávesu alebo tlačidla...
Page 409 Bezpečnosť Bezpečnosť 2.1 Všeobecné bezpečnostné pokyny 2.1.1 Všetky domáce spotrebiče Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím! ¡ Chyby pri opravách na elektrických komponentoch môžu spôsobiť zásah elektric- kým prúdom! ¡ Odpojte spotrebič od elektrickej siete aspoň 60 sekúnd pred začiatkom práce. ¡...
Page 410 Nástroje a pomôcky Nástroje a pomôcky Označenie Detaily Snímky Ochranná látka 60 cm x 50 cm [00342013] Prísavný držiak Ø50 mm [00342224] Bit Torx TX20 6,3 mm (1/4") [00340865] 2022-09-02_9001762436 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana 310 z 385...
Page 411 Oprava Oprava 4.1 Výmena tesnenia dvierok 2. Vytiahnite tesnenie z drážky. Požiadavka: Dvierka sú otvorené. 4.1.1 Odoberanie tesnenia dvierok 1. Uvoľnite tesnenie dvierok z drážky na pravom a ľavom rohu. Tesnenie dvierok je odobraté. 4.1.2 Montáž tesnenia dvierok Hrúbka nového tesnenia dvierok sa môže mierne odlišovať od hrúbky starého tesnenia dvierok.
Page 412 Oprava 1. Skontrolujte poškodenie drážky na tesnenie. 4. Hore a dole vtlačte rohy tesnenia do drážky. Ak je drážka tesnenia je poškodená. Kontaktujte zákaznícky servis. Mierna deformácia tesnenia dvierok je normálna a neovplyvňuje jeho funkciu. Odporúča sa vyrovnať tesnenie pred jeho vložením do spotrebiča.
Page 413 Oprava 5. Jedno miesto po druhom vtlačte celé tesnenie do drážky. Tesnenie dvierok je namontované. 2022-09-02_9001762436 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana 313 z 385...
Page 414 Oprava 4.2.1 Odobratie plochého závesu 4.2 Výmena plochého závesu Dbajte na to, aby sa závesy počas odoberania/montáže nezatvorili. Špeciálne nástroje: Bit Torx TX20 6,3 mm (1/4") [00340865] VAROVANIE Ťažké, objemné spotrebiče! Poranenie chrbta a svalov ▶ Proces odoberania dvierok spotrebiča by mal vykonávať školený odborník.
Page 415 Oprava 4.2.2 Montáž plochého závesu 2. 1. Uvoľnite štyri skrutky (1). 2. Vysuňte a odoberte dvierka (2). ▶ Pri montáži postupujte v opačnom poradí krokov demontáže. 3. 1. Odoberte štyri skrutky (1). 2. Odoberte závesy (2). Závesy sú odobraté. 2022-09-02_9001762436 Autorské...
Page 416 Oprava 4.3.1 Odobratie posuvného závesu 4.3 Výmena posuvného závesu ▶ 1. Odskrutkujte dve skrutky (1). Špeciálne nástroje: 2. Odoberte horný záves (2). Bit Torx TX20 6,3 mm (1/4") [00340865] 3. Odoberte dvierka (3). 4. Odskrutkujte dve skrutky (4). 5. Odoberte spodný záves (5). VAROVANIE Ťažké, objemné...
Page 417 Oprava 4.4 Výmena odkladacej plochy Požiadavka: Dvierka sú otvorené. 4.4.1 Odobratie odkladacej plochy ▶ Vytiahnite odkladaciu plochu. Odkladacia plocha je odobratá. 4.4.2 Montáž odkladacej plochy ▶ Pri montáži postupujte v opačnom poradí krokov demontáže. 2022-09-02_9001762436 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana 317 z 385...
Page 418 Oprava 4.5 Výmena poličky v dvierkach Požiadavka: Dvierka sú otvorené. 4.5.1 Odobratie poličky v dvierkach ▶ Poličku v dvierkach zodvihnite smerom nahor. Polička v dvierkach je odobratá. 4.5.2 Montáž poličky do dvierok ▶ Pri montáži postupujte v opačnom poradí krokov demontáže. 2022-09-02_9001762436 Autorské...
Page 419 Oprava 4.6 Výmena nádoby na ovocie a zeleninu Požiadavka: Dvierka sú otvorené. 4.6.1 Odobratie nádoby na ovocie a zeleninu 1. Čo najviac vytiahnite nádobu na ovocie a zeleninu. 2. 1. Nadvihnite nádobu na ovocie a zeleninu za prednú časť (1). 2.
Page 420 Oprava 4.7 Výmena bočného LED svetla 2. Potiahnite prísavky dopredu jedným otočným pohybom. Špeciálne nástroje: Prísavný držiak Ø50 mm [00342224] Vo výbave vášho spotrebiča je bezúdržbové LED svetlo. Tieto svetlá môže opravovať len zákaznícky servis alebo oprávnený technik! NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím! Ohrozenie života spôsobené...
Page 421 Oprava 3. Odoberte LED modul. Bočné LED svetlo je odobraté. 4.7.2 Montáž bočného LED svetla Keďže háčiky krytu žiarovky sú náchylné na zlomenie počas procesu odoberania, náhradný diel - bočné LED svetlo - je sada, ktorá obsahuje LED modul a kryt svetla. Pri montáži postupujte v opačnom poradí...
Page 422 Nasveti za popravilo - Hladilnik V zvezi s tem dokumentom ............ 323 1.1 Pomembne informacije ................ 323 1.1.1 Namen ................... 323 1.2 Razlaga simbolov .................. 323 1.2.1 Stopnje nevarnosti ................ 323 1.2.2 Simboli za nevarnost ............... 323 1.2.3 Struktura opozoril................ 324 1.2.4 Splošni simboli................ 324 Varnost.................... 325 2.1 Splošna varnostna navodila ................. 325 2.1.1 Vsi gospodinjski aparati.............. 325...
Page 423 V zvezi s tem dokumentom V zvezi s tem dokumentom 1.1 Pomembne informacije 1.2 Razlaga simbolov 1.1.1 Namen 1.2.1 Stopnje nevarnosti Ti namigi za popravila uporabnika podpirajo pri lastnoročnem popravilu aparatov skla- Stopnje opozoril so sestavljene iz simbola in signalne besede. Signalna beseda ozna- dno z veljavno direktivo glede okoljsko primerne zasnove (od marca 2021).
Page 424 V zvezi s tem dokumentom Simbol za nevarnost Pomen Splošni simbol Pomen Nevarnost zaradi vročih površin Identifikacija potrebnih orodij Identifikacija potrebnih predpogojev Identifikacija pogoja (če ..., potem ...) Nevarnost zaradi močnega magnetnega polja Identifikacija rezultata Začetek Identifikacija tipke ali gumba Nevarnost zaradi neionizirajočega seva- [00123456] Identifikacija številke dela...
Page 425 Varnost Varnost 2.1 Splošna varnostna navodila 2.1.1 Vsi gospodinjski aparati Nevarnost električnega udara zaradi delov pod napetostjo! ¡ Napake zaradi popravil električnih komponent lahko povzročijo električni udar! ¡ Aparat izključite iz električnega omrežja vsaj 60 sekund pred začetkom del. ¡ Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.
Page 426 Orodja in pripomočki Orodja in pripomočki Oznaka Podrobnosti Slike Zaščitna krpa 60 cm x 50 cm [00342013] Vakuumski prisesek Ø50 mm [00342224] Nastavek Torx 6,3 mm (1/4") TX20 [00340865] 2022-09-02_9001762436 Avtorske pravice BSH Hausgeräte GmbH Stran 326 od 385...
Page 427 Popravilo Popravilo 4.1 Zamenjava tesnila vrat 2. Tesnilo vrat izvlecite iz utora. Zahteva: Vrata so odprta. 4.1.1 Odstranjevanje tesnila vrat 1. V levem in desnem kotu sprostite tesnilo vrat iz utora. Tesnilo vrat je odstranjeno. 4.1.2 Namestitev tesnila vrat Debelina novega tesnila vrat se lahko nekoliko razlikuje od starega tesnila vrat.
Page 428 Popravilo 1. Preverite, ali je utor za tesnilo poškodovan. 4. Vogale tesnila zgoraj in spodaj potisnite v utor. Če je utor za tesnilo poškodovan: se obrnite na našo servisno službo. Majhna deformacija tesnila vrat je običajna in ne vpliva na njegovo delovanje.
Page 429 Popravilo 5. Celotno tesnilo korak po koraku potisnite v utor. Tesnilo vrat je nameščeno. 2022-09-02_9001762436 Avtorske pravice BSH Hausgeräte GmbH Stran 329 od 385...
Page 430 Popravilo 4.2.1 Odstranjevanje ploščatega tečaja 4.2 Zamenjava ploščatega tečaja Poskrbite, da se tečaji med odstranjevanjem/namestitvijo ne zaprejo. Posebna orodja: Nastavek Torx TX20 6,3 mm (1/4") [00340865] OPOZORILO Težki, veliki aparati! Poškodbe hrbta in mišic ▶ Postopek odstranjevanja vrat aparata naj izvaja samo pooblašče- no strokovno osebje.
Page 431 Popravilo 4.2.2 Namestitev ploščatega tečaja 2. 1. Odvijte štiri vijake (1). 2. Vrata izvlecite in jih odstranite (2). ▶ Namestite v obratnem vrstnem redu. 3. 1. Odstranite štiri vijake (1). 2. Odstranite tečaja (2). Tečaja sta odstranjena. 2022-09-02_9001762436 Avtorske pravice BSH Hausgeräte GmbH Stran 331 od 385...
Page 432 Popravilo 4.3.1 Odstranjevanje drsnega tečaja 4.3 Zamenjava drsnega tečaja ▶ 1. Odvijte vijaka (1). Posebna orodja: 2. Odstranite zgornji tečaj (2). Nastavek Torx TX20 6,3 mm (1/4") [00340865] 3. Odstranite vrata (3). 4. Odvijte vijaka (4). 5. Odstranite spodnji tečaj (5). OPOZORILO Težki, veliki aparati! Poškodbe hrbta in mišic...
Page 433 Popravilo 4.4 Zamenjava police Zahteva: Vrata so odprta. 4.4.1 Odstranjevanje police ▶ Izvlecite polico. Polica je odstranjena. 4.4.2 Namestitev police ▶ Namestite v obratnem vrstnem redu. 2022-09-02_9001762436 Avtorske pravice BSH Hausgeräte GmbH Stran 333 od 385...
Page 434 Popravilo 4.5 Zamenjava vratnega predala Zahteva: Vrata so odprta. 4.5.1 Odstranjevanje vratnega predala ▶ Dvignite vratni predal navzgor. Vratni predal je odstranjen. 4.5.2 Namestitev vratnega predala ▶ Namestite v obratnem vrstnem redu. 2022-09-02_9001762436 Avtorske pravice BSH Hausgeräte GmbH Stran 334 od 385...
Page 435 Popravilo 4.6 Zamenjava predala za sadje in zelenjavo Zahteva: Vrata so odprta. 4.6.1 Odstranjevanje predala za sadje in zelenjavo 1. Predal za sadje in zelenjavo izvlecite, kolikor je mogoče. 2. 1. Dvignite predal za sadje in zelenjavo spredaj (1). 2. Predal odstranite (2). Predal za sadje in zelenjavo je odstranjen.
Page 436 Popravilo 4.7 Zamenjava stranske luči LED 2. S krožnim gibom povlecite priseska k sebi. Posebna orodja: Vakuumski prisesek Ø50 mm [00342224] Vaš aparat je opremljen z osvetlitvijo LED, ki ne potrebuje vzdrževanja. To vrsto osvetlitve lahko popravi samo servisna služba ali pooblaščeno strokovno osebje! NEVARNOST Nevarnost električnega udara zaradi delov pod napetostjo!
Page 437 Popravilo 3. Odstranite LED-modul. Stranska luč LED je odstranjena. 4.7.2 Namestitev stranske luči LED Ker se zatiči pokrovčka med postopkom odstranjevanja zlahka zlomijo, vključuje komplet nadomestnega dela stranske luči LED LED-modul in pokrov luči. Namestite v obratnem vrstnem redu. ▶ 2022-09-02_9001762436 Avtorske pravice BSH Hausgeräte GmbH Stran 337 od 385...
Page 438 Consejos de reparación - Frigorífico En relación con este documento .......... 339 1.1 Información importante ................ 339 1.1.1 Finalidad .................. 339 1.2 Explicación de símbolos generales ............... 339 1.2.1 Niveles de peligrosidad .............. 339 1.2.2 Símbolos de peligro ................ 339 1.2.3 Estructura de las advertencias ............ 340 1.2.4 Símbolos generales ................ 340 Seguridad.....................
Page 439 En relación con este documento En relación con este documento 1.1 Información importante 1.2 Explicación de símbolos generales 1.1.1 Finalidad 1.2.1 Niveles de peligrosidad Estas indicaciones de reparación sirven como ayuda al consumidor para reparar apa- Los niveles de peligro consisten en un símbolo y una palabra de advertencia. La pala- ratos por su cuenta conforme al reglamento aplicable sobre diseño ecológico (a partir bra de advertencia identifica la gravedad del peligro.
Page 440 En relación con este documento Símbolo de peligro Significado Símbolo general Significado Peligro de lesiones por aplastamiento Identificación de un consejo simple (solo texto) Identificación de un enlace a un video tu- torial Peligro de lesiones por superficies calien- Identificación de una herramienta requeri- Identificación de una condición previa Peligro a causa de campos magnéticos (prerrequisito)
Page 441 Seguridad Seguridad 2.1 Instrucciones generales de seguridad 2.1.1 Todos los aparatos electrodomésticos ¡Riesgo de descarga eléctrica debido a piezas con tensión! ¡ ¡Los errores en las reparaciones que incluyan componentes eléctricos pueden provocar una descarga eléctrica! ¡ Desconectar el aparato de la red durante al menos 60 segundos antes de comen- zar con el trabajo.
Page 442 Herramientas y auxiliares Herramientas y auxiliares Designacion Detalles Imagenes Paño de protección 60 cm x 50 cm [00342013] Ventosa Ø50 mm [00342224] Punta Torx TX20 6,3 mm (1/4") [00340865] 2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Página 342 de 385...
Page 443 Reparación Reparación 4.1 Sustituir la junta de la puerta 2. Sacar la junta de la puerta de la ranura. Requisito: La puerta está abierta. 4.1.1 Retirar la junta de la puerta 1. Soltar la junta de la puerta de la ranura por las esquinas izquierda y derecha. Se ha retirado la junta de la puerta.
Page 444 Reparación 1. Comprobar si la ranura de la junta presenta daños. 4. Presionar las esquinas de la junta en la parte superior y la inferior de la ranura. Si la ranura de la junta está dañada. Contactar con el servicio de atención al cliente. Una ligera deformación de la junta de la puerta es normal y no afec- ta a su función.
Page 445 Reparación 5. Presionar metiendo toda la junta paso a paso en la ranura. La junta de la puerta está montada. 2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Página 345 de 385...
Page 446 Reparación 4.2.1 Desmontar la bisagra plana 4.2 Sustituir la bisagra plana Prestar atención a que las bisagras no se cierren durante el desmontaje/ Herramientas necesarias: montaje. Punta Torx TX20 6,3 mm (1/4") [00340865] ADVERTENCIA ¡Aparatos pesados y voluminosos! Espalda y lesiones musculares ▶...
Page 447 Reparación 4.2.2 Montar la bisagra plana 2. 1. Aflojar los cuatro tornillos (1). 2. Sacar la puerta y retirarla (2). ▶ Montar en orden inverso. 3. 1. Retirar los cuatro tornillos (1). 2. Retirar las bisagras (2). Se han retirado las bisagras. 2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Página 347 de 385...
Page 448 Reparación 4.3.1 Desmontar la bisagra deslizante 4.3 Sustituir la bisagra deslizante ▶ 1. Desatornillar los dos tornillos (1). Herramientas necesarias: 2. Retirar la bisagra superior (2). Punta Torx TX20 6,3 mm (1/4") [00340865] 3. Retirar la puerta (3). 4. Desatornillar los dos tornillos (4). 5.
Page 449 Reparación 4.4 Sustituir el estante Requisito: La puerta está abierta. 4.4.1 Extraer el estante ▶ Sacar el estante. Se ha retirado el estante. 4.4.2 Montar el estante ▶ Montar en orden inverso. 2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Página 349 de 385...
Page 450 Reparación 4.5 Sustituir el estante de la puerta Requisito: La puerta está abierta. 4.5.1 Extraer el estante de la puerta ▶ Sacar hacia arriba el estante de la puerta. Se ha retirado el estante de la puerta. 4.5.2 Montar el estante de la puerta ▶...
Page 451 Reparación 4.6 Sustituir el cajón para fruta y verdura Requisito: La puerta está abierta. 4.6.1 Extraer el cajón para fruta y verdura 1. Sacar el cajón para fruta y verdura tanto como se pueda. 2. 1. Levantar el cajón para fruta y verdura por delante (1). 2.
Page 452 Reparación 4.7 Sustituir la iluminación LED lateral 2. Tirar de las ventosas hacia delante con un movimiento de rotación. Herramientas necesarias: Ventosa Ø50 mm [00342224] Su aparato cuenta con una iluminación LED exenta de mantenimiento. ¡Solo el servicio de atención al cliente o los técnicos autorizados pueden reparar esta iluminación! PELIGRO ¡Riesgo de descarga eléctrica debido a piezas con tensión!
Page 453 Reparación 3. Extraer el módulo LED. Se ha retirado la iluminación LED lateral. 4.7.2 Montar la iluminación LED lateral Debido a que los ganchos de la tapa de la lámpara se rompen fácilmen- te durante el proceso de extracción, el repuesto de la ilumina- ción LED lateral es un juego que incluye el módulo y la tapa de la ilumi- nación LED.
Page 454 Reparationsinformation - Kylskåp Om detta dokument................ 355 1.1 Viktig information.................. 355 1.1.1 Syfte .................... 355 1.2 Symbolförklaringar.................. 355 1.2.1 Faronivåer .................. 355 1.2.2 Risksymboler .................. 355 1.2.3 Varningarnas struktur .............. 356 1.2.4 Allmänna symboler................ 356 Säkerhet.................... 357 2.1 Allmänna säkerhetsanvisningar .............. 357 2.1.1 Alla hushållsmaskiner.............. 357 Verktyg och hjälpmedel.............. 358 Reparation ...................
Page 455 Om detta dokument Om detta dokument 1.1 Viktig information 1.2 Symbolförklaringar 1.1.1 Syfte 1.2.1 Faronivåer Dessa reparationstips hjälper kunden att själv reparera maskiner enligt gällande ekode- Varningsnivåerna består av en symbol och ett signalord. Signalordet visar hur allvarlig signbestämmelser (som gäller 03/2021). faran är.
Page 456 Om detta dokument Risksymbol Innebörd Allm. symbol Innebörd Fara på grund av heta ytor Identifiering av en länk till en videohand- ledning Identifiering av verktyg som behövs Fara på grund av starka magnetfält Identifiering av villkor som måste vara uppfyllda Identifiering av ett tillstånd (om ..., så...
Page 457 Säkerhet Säkerhet 2.1 Allmänna säkerhetsanvisningar 2.1.1 Alla hushållsmaskiner Risk för elstötar på grund av strömförande delar! ¡ Fel vid reparationer som berör elkomponenter kan orsaka elstötar! ¡ Koppla bort maskinen från elnätet minst 60 sekunder innan arbetet påbörjas. ¡ Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.
Page 458 Verktyg och hjälpmedel Verktyg och hjälpmedel Beteckning Detaljer Bilder Skyddstrasa 60 cm x 50 cm [00342013] Sugkopp Ø50 mm [00342224] Torxbits TX20 6,3 mm (1/4") [00340865] 2022-09-02_9001762436 Copyright BSH Hausgeräte GmbH Sida 358 av 385...
Page 459 Reparation Reparation 4.1 Byta dörrpackning 2. Dra ut dörrpackningen från spåret. Förutsättning: Dörren är öppen. 4.1.1 Ta bort dörrpackning 1. Lossa dörrpackningen från spåret i högra och vänstra hörnet. Dörrpackningen har tagits bort. 4.1.2 Montera dörrpackning Den nya dörrpackningens tjocklek kan avvika något från den gamla dörr- packningens tjocklek.
Page 460 Reparation 1. Kontrollera om spåret för packningen har skador. 4. Tryck in packningens hörn längst upp och längst ner i spåret. Om spåret för packningen är skadat: Kontakta kundtjänst. Viss deformering av dörrpackningen är normalt och påverkar inte packningens funktion. Det rekommenderas att man sträcker dörr- packningen innan den sätts in i apparaten.
Page 461 Reparation 5. Tryck in hela packningen i spåret bit för bit. Dörrpackningen är monterad. 2022-09-02_9001762436 Copyright BSH Hausgeräte GmbH Sida 361 av 385...
Page 462 Reparation 4.2.1 Ta bort platt gångjärn 4.2 Byta platt gångjärn Se till att gångjärnen inte stängs medan de tas bort/monteras. Nödvändiga verktyg: Torxbits TX20 6,3 mm (1/4") [00340865] VARNING! Tunga och skrymmande apparater! Rygg- och muskelskador ▶ Låt endast utbildad personal ta bort dörren från apparaten. ▶...
Page 463 Reparation 4.2.2 Montera platt gångjärn 2. 1. Lossa på de fyra skruvarna (1). 2. Skjut ut och ta bort dörren (2). ▶ Montera i omvänd ordning. 3. 1. Ta bort de fyra skruvarna (1). 2. Ta bort gångjärnen (2). Gångjärnen har tagits bort. 2022-09-02_9001762436 Copyright BSH Hausgeräte GmbH Sida 363 av 385...
Page 464 Reparation 4.3.1 Ta bort glidgångjärn 4.3 Byta glidgångjärn ▶ 1. Skruva ur de två skruvarna (1). Nödvändiga verktyg: 2. Ta bort det övre gångjärnet (2). Torxbits TX20 6,3 mm (1/4") [00340865] 3. Ta bort dörren (3). 4. Skruva ur de två skruvarna (4). 5.
Page 465 Reparation 4.4 Byta hylla Förutsättning: Dörren är öppen. 4.4.1 Ta bort hylla ▶ Dra ut hyllan. Hyllan har tagits bort. 4.4.2 Montera hylla ▶ Montera i omvänd ordning. 2022-09-02_9001762436 Copyright BSH Hausgeräte GmbH Sida 365 av 385...
Page 466 Reparation 4.5 Byta dörrhylla Förutsättning: Dörren är öppen. 4.5.1 Ta bort dörrhylla ▶ Lyft dörrhyllan uppåt. Dörrhyllan har tagits bort. 4.5.2 Montera dörrhylla ▶ Montera i omvänd ordning. 2022-09-02_9001762436 Copyright BSH Hausgeräte GmbH Sida 366 av 385...
Page 467 Reparation 4.6 Byta frukt- och grönsakslåda Förutsättning: Dörren är öppen. 4.6.1 Ta bort frukt- och grönsakslåda 1. Dra ut frukt- och grönsaksfacket så långt det går. 2. 1. Lyft upp frukt- och grönsaksfacket framtill (1). 2. Ta bort facket (2). Frukt- och grönsaksfacket har tagits bort.
Page 468 Reparation 4.7 Byta LED-sidolampa 2. Dra sugkopparna framåt i en vridrörelse. Nödvändiga verktyg: Sugkopp Ø50 mm [00342224] Din apparat har en underhållsfri LED-lampa. Dessa lampor får endast bytas av kundtjänst eller auktoriserade tekniker! FARA! Risk för elstötar på grund av strömförande delar! Livsfara på...
Page 469 Reparation 3. Ta bort LED-modulen. LED-sidolampan har tagits bort. 4.7.2 Montera LED-sidolampa På grund av att lamphöljets hakar lätt går sönder vid borttagningen är re- servdelen LED-sidolampa ett set som inkluderar LED-modul och lamp- hölje. Montera i omvänd ordning. ▶ 2022-09-02_9001762436 Copyright BSH Hausgeräte GmbH Sida 369 av 385...
Page 470 Onarım İpuçları - Buzdolabı Bu doküman hakkında .............. 371 1.1 Önemli bilgi .................... 371 1.1.1 Amacı..................... 371 1.2 Sembollerinin açıklaması ................ 371 1.2.1 Tehlike kademeleri ................ 371 1.2.2 Tehlike sembolleri ................ 371 1.2.3 İkaz bilgilerinin yapısı .............. 372 1.2.4 Genel semboller................ 372 Güvenlik.................... 373 2.1 Genel Güvenlik bilgileri ................ 373 2.1.1 Tüm ev gereçleri ................ 373 Ekipman ve yardım................
Page 471 Bu doküman hakkında Bu doküman hakkında 1.1 Önemli bilgi 1.2 Sembollerinin açıklaması 1.1.1 Amacı 1.2.1 Tehlike kademeleri Bu onarım ipuçları, tüketicinin cihazları, geçerli eko-tasarım yönetmeliğine göre Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden oluşur. Sinyal kelimesi (03/2021 itibarıyla) kendi başına onarması için destek sunar. tehlikenin şiddetini ve önemini tanımlar.
Page 472 Bu doküman hakkında Tehlike sembolü Anlamı Genel sembol Anlamı Sıcak yüzeylerden kaynaklanan tehlike Gerekli araçlar işareti Ön koşulların işareti Koşul işareti (... olursa ..olur) Güçlü elektromanyetik alan tehlikesi Sonuç işareti Başlat Tuş veya düğme işareti İyonizasyon olmayan ışınlardan [00123456] Malzeme numarası...
Page 473 Güvenlik Güvenlik 2.1 Genel Güvenlik bilgileri 2.1.1 Tüm ev gereçleri Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi! ¡ Elektrikli bileşenlerde yapılan onarımlarda hatalar, elektrik çarpmasına neden olabilir! ¡ Cihaz çalışmalara başlamadan en az 60 saniye önce elektrik şebekesinden ayrılmalıdır. ¡ Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir.
Page 474 Ekipman ve yardım Ekipman ve yardım Tanımlama Detaylar Görüntüler Koruyucu bez 60 cm x 50 cm [00342013] Vantuz Ø50 mm [00342224] Torx Bit TX20 6,3 mm (1/4") [00340865] 2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Sayfa 374 / 385...
Page 475 Onarım Onarım 4.1 Kapı contasının değiştirilmesi 2. Kapı contasını oluktan dışarı çekin. Ön koþul: Kapı açık. 4.1.1 Kapı contasının çıkartılması 1. Kapı contasını sağ ve sol köşedeki oluklardan kurtarın. Kapı contası çıkartılmıştır. 4.1.2 Kapı contasının takılması Yeni kapı contasının kalınlığı, eski kapı contasının kalınlığından biraz farklı...
Page 476 Onarım 1. Conta için oluğu hasar bakımından kontrol edin. 4. Contanın köşelerini üstten ve alttan oluğa itin. Conta için oluk hasarlı ise, Müşteri hizmetleriyle irtibata geçin. Kapı contasında hafif deformasyon normaldir ve contanın işlevini etkilemez. Kapı contasını cihaza yerleştirmeden önce contanın düzleştirilmesi önerilir.
Page 477 Onarım 5. Contanın tamamını adım adım oluğun içine bastırın. Kapı contası takılmıştır. 2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Sayfa 377 / 385...
Page 478 Onarım 4.2.1 Yassı menteşenin çıkartılması 4.2 Yassı menteşenin değiştirilmesi Sökme / takma sırasında menteşelerin kapanmamasına dikkat edin. Özel yardýmcý ekipman: Torx Bit TX20 6,3 mm (1/4") [00340865] UYARI Ağır, büyük cihazlar! Sırt ve kas yaralanmaları ▶ Cihaz kapısını çıkarma işlemi sadece eğitimli uzmanlar tarafından gerçekleştirilmelidir.
Page 479 Onarım 4.2.2 Yassı menteşenin takılması 2. 1. Dört vidayı gevşetin (1). 2. Kapıyı dışarı kaydırarak çıkartın (2). ▶ Ters sıra ile monte edin. 3. 1. Dört vidayı sökün (1). 2. Menteşeleri çıkartın (2). Menteşeler çıkartılmıştır. 2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Sayfa 379 / 385...
Page 480 Onarım 4.3.1 Sürgülü menteşenin çıkartılması 4.3 Sürgülü menteşenin değiştirilmesi ▶ 1. Vidaları sökün (1). Özel yardýmcý ekipman: 2. Üst menteşeyi çıkartın (2). Torx Bit TX20 6,3 mm (1/4") [00340865] 3. Kapıyı sökün (3). 4. Vidaları sökün (4). 5. Alt menteşeyi (5) çıkarın. UYARI Ağır, büyük cihazlar! Sırt ve kas yaralanmaları...
Page 481 Onarım 4.4 Raf yüzeyinin değiştirilmesi Ön koþul: Kapı açık. 4.4.1 Raf yüzeyinin çıkartılması ▶ Raf yüzeyini dışarı çekin. Raf yüzeyi çıkartılmıştır. 4.4.2 Raf yüzeyinin takılması ▶ Ters sıra ile monte edin. 2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Sayfa 381 / 385...
Page 482 Onarım 4.5 Kapı rafının değiştirilmesi Ön koþul: Kapı açık. 4.5.1 Kapı rafının çıkartılması ▶ Kapı rafını yukarıya doğru kaldırın. Kapı rafı çıkartılmıştır. 4.5.2 Kapı rafının takılması ▶ Ters sıra ile monte edin. 2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Sayfa 382 / 385...
Page 483 Onarım 4.6 Meyve-sebze kabının değiştirilmesi Ön koþul: Kapı açık. 4.6.1 Meyve-sebze kabının çıkartılması 1. Meyve-sebze kabını gidebildiği yere kadar dışarı çekin. 2. 1. Meyve-sebze kabını ön kısımdan kaldırın (1). 2. Kabı çıkarın (2). Meyve-sebze kabı çıkartılmıştır. 4.6.2 Meyve-sebze kabının takılması ▶...
Page 484 Onarım 4.7 LED yan ışığının değiştirilmesi 2. Emme kaplarını döndürme hareketi uygulayarak öne doğru çekin. Özel yardýmcý ekipman: Vantuz Ø50 mm [00342224] Cihazınızda bakım gerektirmeyen bir LED ışık bulunmaktadır. Bu ışıklar sadece müşteri hizmetleri veya yetkili teknisyenler tarafından değiştirilebilir! TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması...
Page 485 Onarım 3. LED modülünü çıkartın. LED yan ışığı çıkartılmıştır. 4.7.2 LED yan ışığının takılması Sökme işlemi sırasında lamba kapağı kancaları kolayca kırılabildiğinden, LED yan ışık yedek parça seti, LED modülünü ve ışık kapağını içermektedir. Ters sıra ile monte edin. ▶ 2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Sayfa 385 / 385...
Page 486 Beiblatt zur Gebrauchsanleitung de Informationen für private Haushalte zur Erfassung von Elektro- und Elektronikgeräten, die zu Abfall geworden sind („Altgeräte“) Informationen für private Haushalte zur Erfassung von Elektro- und Elektronikgeräten, die zu Abfall geworden sind („Altgeräte“) Funktionen wie das neue Gerät er- Getrennte Erfassung von Altgeräten Altgeräte gehören nicht in den Haus- füllt, am Ort der Abgabe oder in...
Page 487 de Beiblatt zur Gebrauchsanleitung träger), 2 (Bildschirmgeräte) und 4 Löschung von Daten (Großgeräte mit mindestens einer äu- Der Endnutzer ist für das Löschen ßeren Abmessung über 50 cm) be- der eventuell gespeicherten, perso- schränkt ist. Für alle übrigen Elektro- nenbezogenen Daten auf den zu ent- und Elektronikgeräte muss der Ver- sorgenden Altgeräten selbst verant- treiber geeignete Rückgabemöglich-...
