3 Description du système
3.3

Structure de l'appareil

5
4
3
2

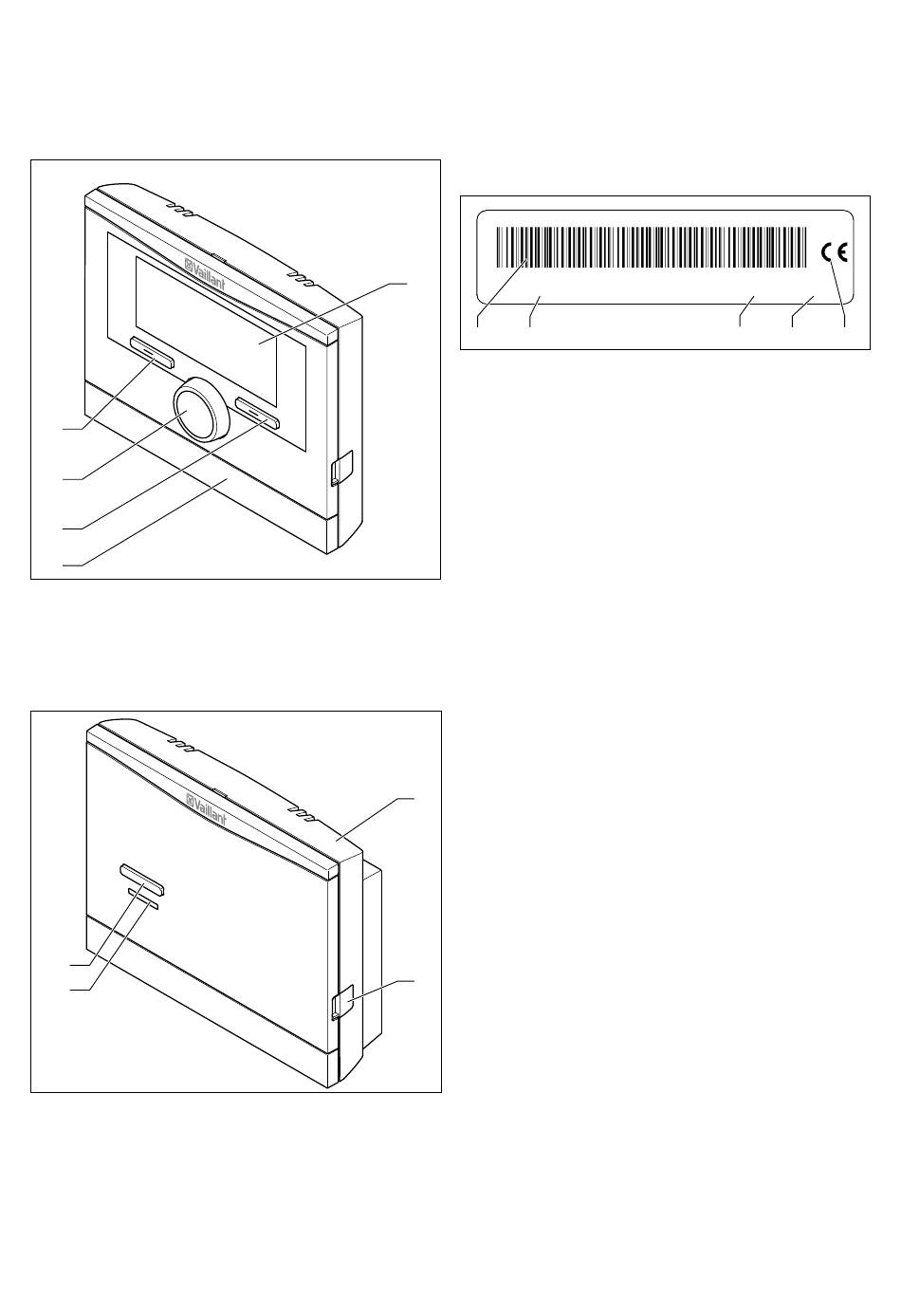

Fig. 3.2 Vue de face du régulateur radio calorMATIC
1 Ecran
2 Panneau du socle mural
3 Touche de fonction droite "Modes" (fonction programmable)
4 Bouton rotatif (pas de fonction tactile)
5 Touche de fonction gauche "Menu" (fonction programmable)
4
3
Fig. 3.3 Vue de face du récepteur radio
1 Socle mural
2 Prise de diagnostic pour l'installateur professionnel
3 LED
4 Touche Recherche
8
3.4 Plaque signalétique
La plaque signalétique se trouve au dos du boîtier du
régulateur.
(21)092600200285150907011320N4
1
calorMATIC 370f
1 2
Fig. 3.4 Plaque signalétique (exemple)
1 Code EAN
2 Désignation de l'appareil
3 Tension de fonctionnement
4 Consommation électrique
5 Marquage CE
3.5

Accessoires

i
Si le régulateur est complété avec des acces-
soires, observez impérativement les notices
d'installation correspondantes.
Vous pouvez utiliser les accessoires suivants pour com-
pléter le régulateur :
Module multi-fonctions VR 40
Le module multi-fonctions VR 40 permet au régulateur
de commander une pompe de circulation.
1
2
Manuel d'installation calorMATIC 370f 0020124653_00
9 . . . 24V <50mA
3 4 5
