1. SÉLECTIONNER L'OPTION VENTILATEUR ET NSTALLER LES CONDUITS
Ce module de hotte encastrable fonctionne autant avec un ventilateur intérieur, en ligne ou extérieur. Le modèle de
module de hotte encastrable RMIP33 ou RMIP45 doit être installé uniquement avec l'un des ventilateurs suivants : P5, P8,
HLB3, HLB6, HLB9, HLB11, 331H, 332H, 335 ou 336 (vendus séparément). Aucun autre ventilateur ne peut être utilisé.
Déterminer à quel endroit et de quelle façon les conduits seront installés. Il est préférable de garder un accès au
dessus de la hotte pour le raccordement des conduits. Sinon, des conduits de métal flexibles peuvent être utilisés.
Si un ventilateur en ligne est installé, se reporter aux directives incluses avec celui-ci et suivre les étapes 1 à
8, 13, 14, 16, 17, 19 et suivantes de ce guide.
Utiliser des vis pour fixer le conduit de métal flexible au conduit rigide. Installer des conduits de bonnes dimensions,
coude(s) et capuchon de mur ou de toit selon le type de ventilateur. Utiliser des conduits circulaires avec une petite section
de conduit de métal flexible (environ 4 pi étiré) (optionnel) pour le raccordement à la transition. Utiliser du ruban adhésif
en toile pour assurer l'étanchéité des joints.
La distance minimale entre le bas de votre hotte et la surface de cuisson ne doit pas être plus petite que 24 po.
Un maximum de 30 po au-dessus de la surface de cuisson est fortement recommandé pour une meilleure
évacuation des odeurs de cuisine.
Une distance de plus de 30 po demeure à la discrétion de l'installateur et de l'utilisateur.
Capuchon de toit
Conduits ronds de 7 po ou
8 po avec conduit de métal
flexible de 7 po ou
8 po rond (optionnel)
Transition de 3¼ po x
10 po à 7 po ou 8 po ou
transition de 3¼ po x
14 po à 8 po
Capuchon
Module de hotte
de mur
encastrable avec
ventilateur intérieur
Minimum de 24 po
au-dessus de la
table de cuisson
HH0038F

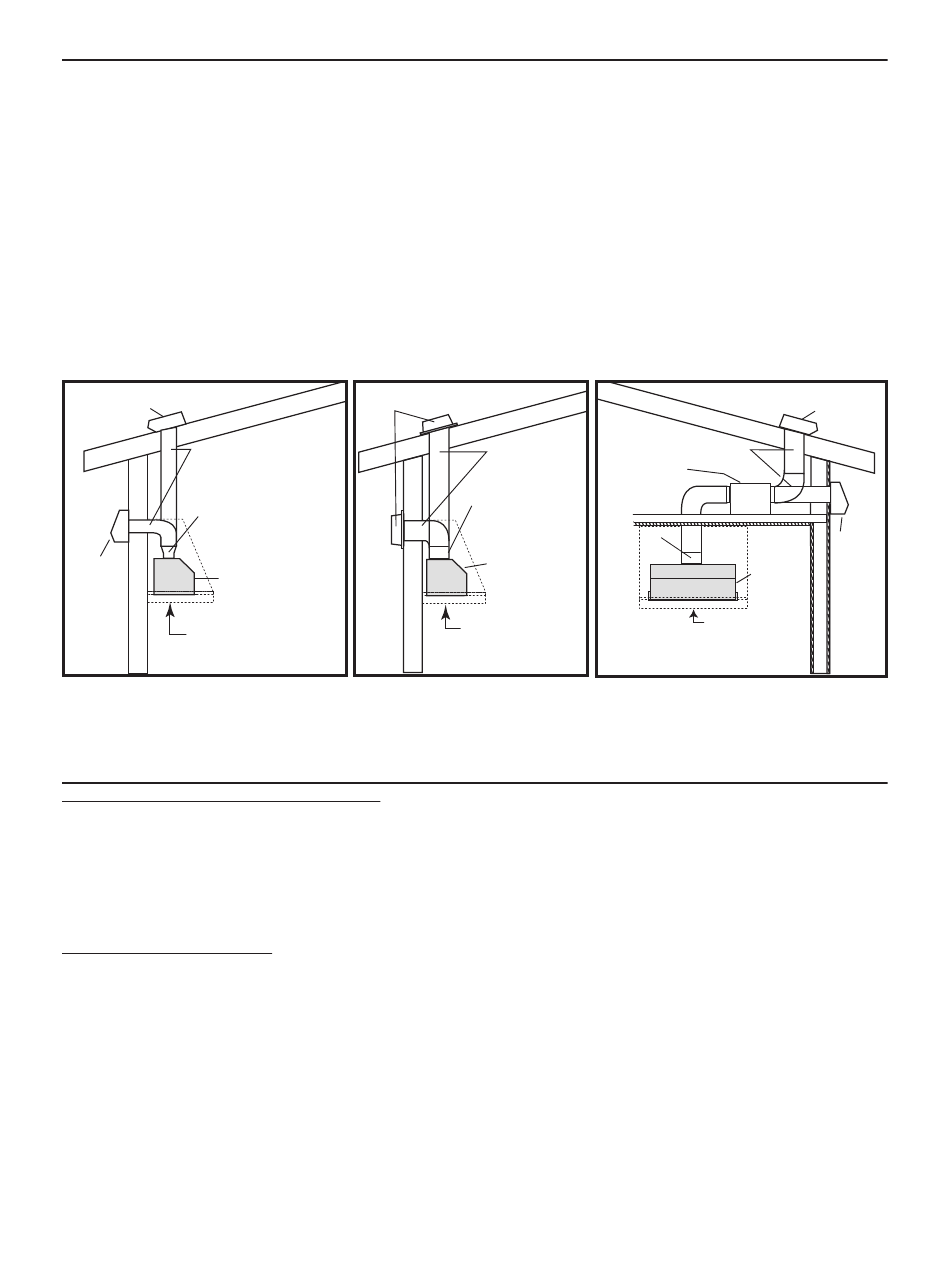

INSTALLATION TYPIQUE AVEC
VENTILATEUR INTÉRIEUR
MODÈLE P5 (SIMPLE) OU P8 (DOUBLE)
2. PRÉPARER L'INSTALLATION
S'assurer que les items suivants sont inclus :
- Module de hotte encastrable
- Accessoires :
• Filtres (3 pour le modèle RMIP33, 4 pour le modèle RMIP45)
• Sac de pièces incluant:
(4) écrous dentelés, (1) serre-fils, (8) vis n° 8 x 3/4 po standards, (2) capuchons de connexion,
(2) vis n° 6 x 1/2 po standards, (8) vis n° 8 x 3/8 po. Jeter la quincaillerie non utilisée.
Pièces vendues séparément :
- Ventilateur interne modèle P5 incluant ventilateur, plaque ventilateur, déviateur et adaptateur 3¼ po x 10 po
- Ventilateur interne modèle P8 incluant ventilateur, plaque ventilateur, déviateur et adaptateur 3¼ po x 10 po
et adaptateur 3¼ po x 14 po
- Ensemble ventilateur en ligne modèles HLB3, HLB6, HLB9 ou HLB11 (tous incluant la transition)
- Plaque ventilateur requise pour tous les ventilateurs en ligne ou extérieurs modèle 332KR
- Ensemble ventilateur extérieur modèles 331H, 332H, 335 ou 336
- Ampoules halogènes 120V, 50W, PAR 20 (2 pour le modèle RMIP33, 3 pour le modèle RMIP45)
- Revêtement d'armoire modèle RML3336S, RML3342S, RML4548S, RML4554S ou RML4560S (optionnel)
- Filtres à chicane (3 pour le modèle RMIP33, 4 pour le modèle RMIP45)
- Dosseret série RBFIP (optionnel)
- Commande murale RMIPWC (optionnelle)
- Transitions, conduits (rigides et flexibles), coudes, volets, capuchons de mur ou de toit. Consuler les pages 19 et 20
pour la liste complète des accessoires de ventilation et les numéros de modèle.
NOTE : Lors de l'installation, protéger la table de cuissson et/ou le comptoir de cuisine.
Ventilateur extérieur
Conduit rond
de 10 po
Conduit métallique
flexible de 10 po
rond (optionnel)
Module de hotte
encastrable avec
ventilateur ext.
Minimum de 24 po
au-dessus de la
table de cuisson
HH0039F
INSTALLATION TYPIQUE AVEC
VENTILATEUR EXT. MODÈLE
331H, 332H, 335 OU 336
- 21 -
Conduit rond
de 10 po
Ventilateur
en ligne
Conduit métal
flex.
10 po rond
(optionnel)
Module
de hotte
encastrable
Minimum de
24 po au-dessus
de la table
de cuisson
HH0058F
INSTALLATION TYPIQUE AVEC
VENTILATEUR EN LIGNE MODÈLE
HLB3, HLB6, HLB9 OU HLB11
Capuchon
de toit
Capuchon
de mur
