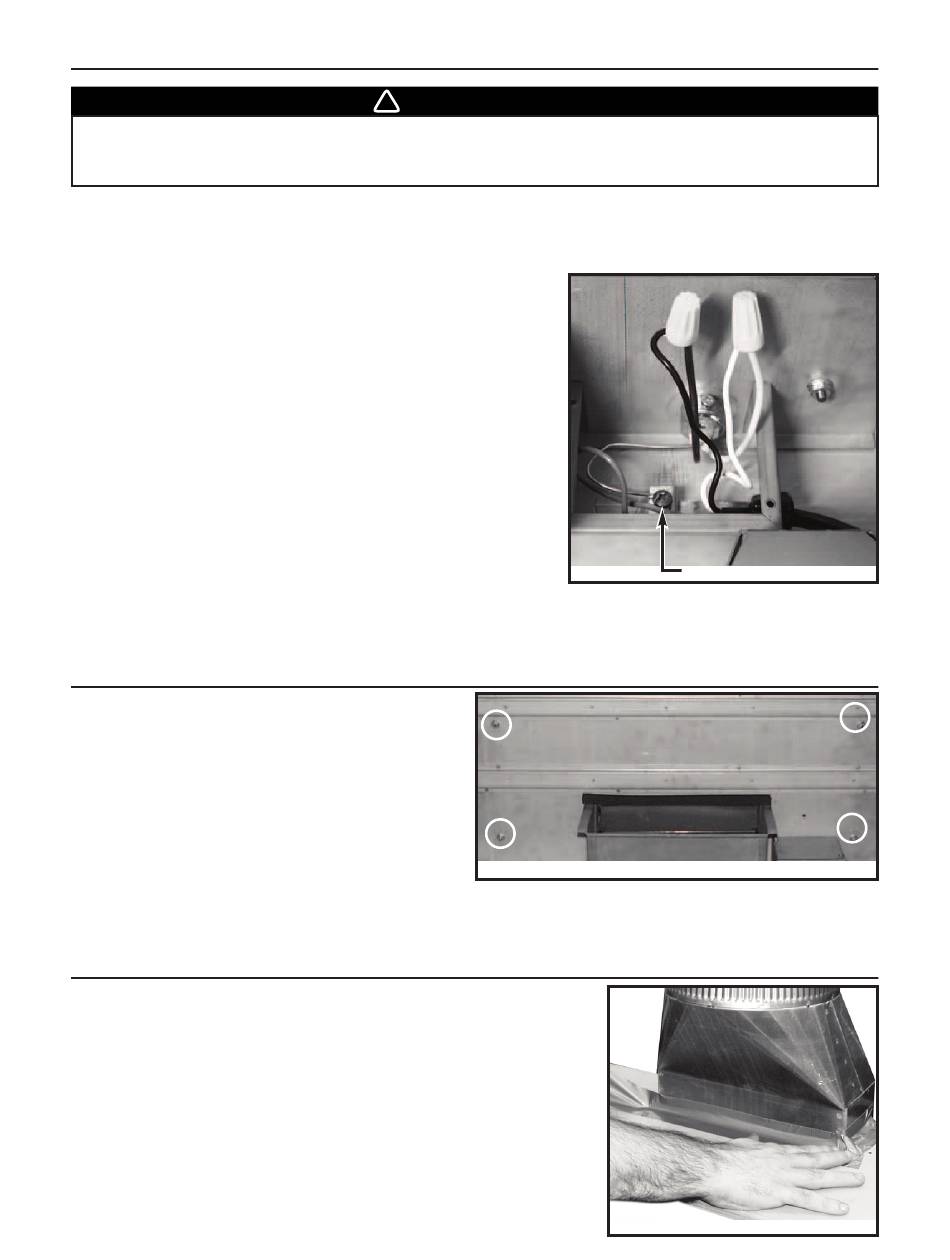

13. BRANCHEMENTS ÉLECTRIQUES (TOUS LES VENTILATEURS)
Risque d'électrocution. Le raccordement électrique doit être effectué par du personnel qualifié
conformément aux codes et standards. Avant d'effectuer le branchement, coupez l'alimentation
électrique au panneau de service et verrouillez-le pour éviter une mise en marche accidentelle.
Placer le module sous son armoire. Passer le fil d'alimentation électrique par le trou du dessus du module.
VENTILATEUR INTÉRIEUR : Défoncer l'ouverture préamorcée pour le fil électrique sur le dessus de la plaque
ventilateur. Enlever le couvercle de la boîte électrique et y insérer le serre-fils. Passer le câble d'alimentation électrique
dans la boîte électrique de la plaque ventilateur et serrer la vis du serre-fils pour le maintenir en place.
Connecter les fils à la boîte électrique en utilisant les connecteurs fournis.
Connecter le fil NOIR au NOIR, le BLANC au BLANC et le VERT ou le
fil dénudé à la vis de mise à la terre. NE PAS OUBLIER DE
CONNECTER LA MISE À LA TERRE. Refermer le couvercle.
VENTILATEUR EN LIGNE OU EXTÉRIEUR : Enlever le couvercle de la
boîte électrique de la plaque ventilateur et effectuer le branchement électrique (voir les instructions incluses avec le
ventilateur en ligne ou extérieur).

14. INSTALLER LA PLAQUE VENTILATEUR (TOUS LES VENTILATEURS)

VENTILATEUR INTÉRIEUR : Installer soigneusement la
VENTILATEUR EN LIGNE OU EXTÉRIEUR : Voir les instructions incluses avec la plaque ventilateur. Installer la
15. INSTALLER LA TRANSITION (VENTILATEUR INTÉRIEUR)
Glisser la transition par-dessus l'adaptateur. Sceller la transition à
l'adaptateur en utilisant du ruban adhésif en toile.
AVERTISSEMENT
!
plaque à l'intérieur en haut
du module en utilisant
4 écrous dentelés. Voir la
photo ci-contre.
plaque à l'intérieur du module en utilisant 4 écrous dentelés.
- 25 -
HD0007
1) Vis de mise à la terre
HD0042
HD0091
1
