ERV (ventilateur avec
récupération d'énergie)
Manuel d'installation

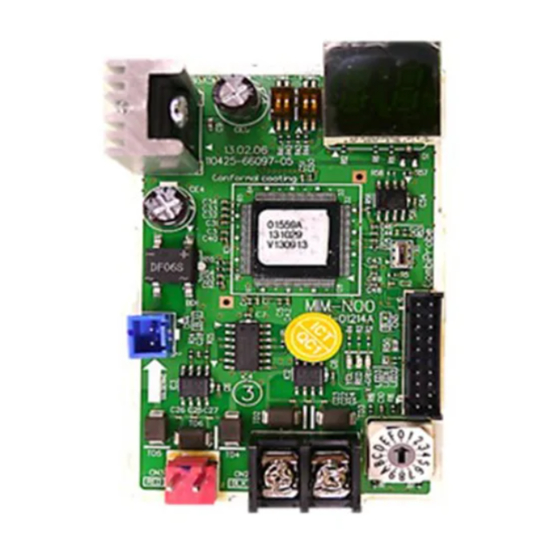

Module d'interface ERV MIM-N10U
• Merci d'avoir acheté ce produit Samsung.
• Avant d'utiliser cet appareil, veuillez lire attentivement ce manuel d'installation et
conservez-le en vue d'une consultation ultérieure.
Publicité
Manuels Connexes pour Samsung ERV MIM-N10U
Sommaire des Matières pour Samsung ERV MIM-N10U
- Page 1 ERV (ventilateur avec récupération d'énergie) Manuel d'installation Module d'interface ERV MIM-N10U • Merci d'avoir acheté ce produit Samsung. • Avant d'utiliser cet appareil, veuillez lire attentivement ce manuel d'installation et conservez-le en vue d'une consultation ultérieure.
- Page 2 Cancer et Troubles de l'appareil reproducteur - www.P65Warnings.ca.gov. Le présent manuel d'installation explique comment installer un module d'interface ERV connecté à un ventilateur Samsung. Veuillez lire attentivement ce manuel avant d'utiliser votre produit. (Veuillez vous reporter au manuel d'installation approprié pour toute installation de produits optionnels.) AVERTISSEMENT Dangers ou pratiques peu sûres pouvant entraîner des blessures graves ou la mort.
- Page 3 MISE EN GARDE Lorsque vous raccordez un fil, ne le serrez pas trop. • Le non-respect de cette consigne risque de provoquer la rupture du fil. Assurez-vous que l'installation du module d'interface ne provoque pas d'interférences avec d'autres appareils électriques, en particulier dans un hôpital, etc. •...
- Page 4 Installation du module d'interface ERV Installation du module d'interface ERV Produits et composants Cordon d'alimentation CC Module d'interface ERV Câble de communication (12 V) Boîtier (Unité extérieure) Boîtier (Unité intérieure) Attache de câble Schéma de connexion entre un module d'interface ERV et un ventilateur 1 Fixez le module d'interface ERV dans l'espace situé...
- Page 5 MISE EN GARDE • Vous devez séparer le câble d'alimentation et le câble de communication. (Un fonctionnement anormal du produit peut se produire en raison d'un problème électrique.) • Le module d'interface ERV (MIM-N10U) prend en charge la connexion entre Contrôleur de niveau supérieur avec communication NASA ...
- Page 6 Installation du module d'interface ERV À propos de la définition manuelle de l'adresse principale et de la condition d'installation 1 Connexion d'un contrôleur de niveau supérieur avec communication NASA SW4 SW5 ACTIVÉ DÉSACTIVÉ ACTIVÉ DÉSACTIVÉ ACTIVÉ ACTIVÉ ERV avec ERV avec Adresse Adresse DÉSACTIVÉ...
- Page 7 Lors de l'installation de 16 ventilateurs Contrôleur de marche/d'arrêt Ventilateur Ventilateur Ventilateur Ventilateur Ventilateur RMC:0 RMC:1 RMC:2 RMC:E RMC:F Ventilateur (3~D) Module d'interface ERV Numéro RMC du ventilateur Numéro inférieur du contrôleur de marche/arrêt Français...
- Page 8 Vérification du fonctionnement Vérification du fonctionnement Indication LED 1 Lors de la réinitialisation de l'alimentation électrique, le module d'interface ERV ne répondra pas à la communication de niveau supérieur pendant 10 minutes maximum. Si la communication avec le niveau inférieur (p. ex., entre le module d'interface ERV et le ventilateur) est détectée comme étant une communication valide, le voyant DEL jaune-vert clignotera.
- Page 9 Remarques sur l'installation du module d'interface 1 L'adresse du ventilateur peut être définie entre 00~47 (lorsqu'elle est définie manuellement) et jusqu'à 16 unités peuvent être connectées à un même module d'interface ERV. En cas de définition automatique de l'adresse, l'adresse sera automatiquement attribuée à chaque unité entre 00~15. 2 L'unité...
