Climatiseur
Manuel d'utilisation et d'installation

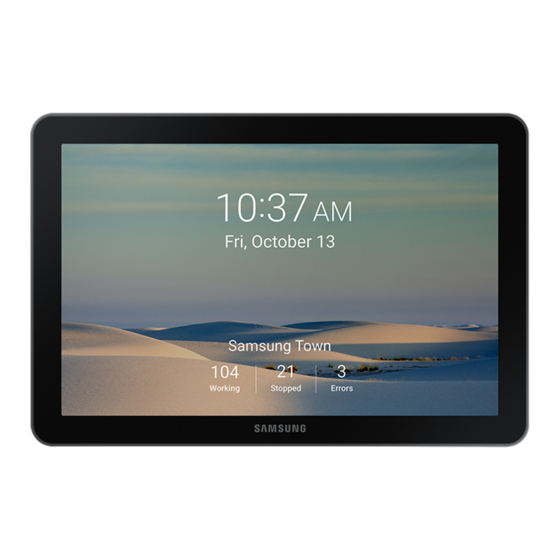

Commande tactile centralisée MCM-A300BN
• Merci d'avoir choisi un climatiseur Samsung.
• Avant d'utiliser cet appareil, veuillez lire attentivement ce manuel et conservez-le pour
pouvoir vous y reporter par la suite.
Publicité
Manuels Connexes pour Samsung MCM-A300BN
Sommaire des Matières pour Samsung MCM-A300BN
- Page 1 Climatiseur Manuel d'utilisation et d'installation Commande tactile centralisée MCM-A300BN • Merci d'avoir choisi un climatiseur Samsung. • Avant d'utiliser cet appareil, veuillez lire attentivement ce manuel et conservez-le pour pouvoir vous y reporter par la suite.
- Page 2 Table des matières Informations de sécurité Informations de sécurité Mode d'emploi Présentation de l'appareil Fonctions Installer le produit Informations de sécurité Vérifications avant l'installation Installation de la Commande tactile centralisée Comment mettre à jour depuis une carte micro SD Annexe Dépannage Spécifications Pour plus de détails sur l'utilisation de la Commande tactile centralisée, reportez-vous au manuel...
- Page 3 Informations de sécurité La présente notice vise à préserver la sécurité de l'utilisateur et à éviter tout dommage matériel. Veuillez lire attentivement ce manuel et utiliser le produit correctement. AVERTISSEMENT Tout risque ou pratique dangereuse qui est susceptible de provoquer des blessures personnelles graves, voire fatales.
- Page 4 Informations de sécurité ATTENTION Ce produit doit être placé de façon que la fiche d'alimentation électrique et sa prise soient accessibles. • Le non-respect de cette consigne pourrait provoquer une électrocution ou un incendie résultant d'une fuite électrique. Installez le produit sur une surface dure et plane, qui puisse en supporter le poids. •...
- Page 5 CONSIGNES D’UTILISATION AVERTISSEMENT Si le produit est inondé, veuillez contacter le centre d'entretien le plus proche. Si le produit émet un bruit étrange, une odeur de brûlé ou de la fumée, débranchez immédiatement la fiche d'alimentation et contactez le centre d'entretien le plus proche. •...
- Page 6 Pour de plus amples informations sur l’éco-conception pour les sources d’ a limentation externe : rendez-vous sur www.samsung.com/global/ecodesign_component, sélectionnez « source d’ a limentation externe » et saisissez le numéro de modèle indiqué sur lasource d’source d’ a limentation externe » et saisissez le numéro de modèle indiqué...
- Page 7 Présentation de l'appareil Avant Écran LCD (s'allume lorsque vous le touchez) Partie inférieure Port de Port de communication communication Port RS.485 (1) RS.485 (2) Ethernet Bouton de Alimentation 12VCC DI1 DI2 DO1DO2 (RJ45) réinitialisation Emplacement de la carte microSD REMARQUE •...
- Page 8 Fonctions Fonctions Commande & Surveillance Contrôle groupé Utilisez l'écran d'accueil pour contrôler simultanément toutes les unités intérieures ou utilisez l'écran de zone pour contrôler simultanément les unités intérieures incluses dans une zone spécifique. Élément de réglage Description Remarques Tout ON Activer toutes les unités.
- Page 9 Élément de réglage Description Remarques Uniquement pour les unités Température de Contrôlez la température de soufflage sur les unités intérieures intérieures pour lesquelles soufflage gainables. vous pouvez définir la température de soufflage. Uniquement pour les unités Contrôlez la réinitialisation des filtres. (filtre à poussières ultrafines, intérieures pour lesquelles Filtre filtre à...
- Page 10 Fonctions Programme Gérez les réglages de fonctionnement des unités intérieures en paramétrant des programmations. • Vous pouvez configurer jusqu'à 50 programmations. • Si vous définissez un jour comme exception, les programmations attribuées à ce jour ne sont pas exécutées. Créer une programmation •...
- Page 11 Supprimer une programmation Pressez et maintenez enfoncée la programmation à supprimer pour passer en mode d'édition. En bas à droite de la page, appuyez sur la touche [Supprimer] pour supprimer la programmation. • Vous pouvez aussi, en haut à droite de la page de programmation, appuyer sur la touche [Éditer] dans le menu « ...
- Page 12 Fonctions Verrouillage Utilisez cette fonction lorsque vous souhaitez limiter l'accès à une fonctionnalité spécifique. • Type de verrouillage d'écran – Balayer: Si l'écran s'est éteint après un délai défini et qu'un utilisateur touche ou balaie l'écran de couverture, l'utilisateur est redirigé vers la page utilisée précédemment. –...
- Page 13 Gestion générale • Nom de l'appareil: Définissez le nom de la Commande tactile centralisée. (le nom spécifié s'affiche sur l'écran de veille et l'écran d'accueil, ainsi que dans les informations relatives à l'appareil.) • Langue: Sélectionnez la langue parmi allemand, anglais, chinois, coréen, espagnol, français, grec, hongrois, italien, néerlandais, polonais, portugais, slovaque et turc.
- Page 14 Fonctions Installation • Réglages initiaux : Configurez tous les réglages de base simultanément lorsque vous faites fonctionner la Commande tactile centralisée pour la première fois (ou après avoir effectué une réinitialisation complète du système). – Éléments de réglage : Langue, Date et heure, Type de verrouillage d'écran et autres. •...
- Page 15 Informations de sécurité Lisez attentivement le manuel avant d'installer le produit. (Reportez-vous au manuel approprié concernant l'installation d'accessoires optionnels). AVERTISSEMENT Tout risque ou pratique dangereuse qui est susceptible de provoquer des blessures personnelles graves, voire fatales. ATTENTION Tout risque ou pratique dangereuse qui est susceptible de provoquer des blessures personnelles d'ordre mineur ou d'endommager le produit. AVERTISSEMENT ATTENTION Contactez un centre de services pour l’installation.
- Page 16 Vérifications avant l'installation Vérifications avant l'installation Connexion des câbles Le câblage doit être effectué au préalable, de façon à pouvoir brancher les câbles sans devoir trop les tirer vers le mur où la Commande sera installée. Accessoires Avant l'installation, vérifiez l'emballage et assurez-vous qu'il contient tous les éléments suivants. Le type et la quantité des composants peuvent varier, en fonction des caractéristiques de la version du produit.
- Page 17 Dimensions externes (Unité: mm) 245,7 Français...
- Page 18 Installation de la Commande tactile centralisée Installation de la Commande tactile centralisée Schéma du système b.IoT Lite TCP/IP Commande tactile DMS 2.5 centralisée 2.0 Commande On/Off R1-R2 RS 485 Unité extérieure Commande tactile centralisée 2.0 F1-F2 Au maximum 128 unités intérieures (série DVM) Vérification de la connexion de l'alimentation électrique Appuyez sur l'écran LCD de la Commande tactile centralisée pour activer l'écran LCD.
- Page 19 Installer la Commande tactile centralisée ATTENTION • N'installez pas le produit dans un endroit où il serait exposé à de l'humidité ou à des impacts. • Température de fonctionnement : 0 - 40 °C. Humidité de fonctionnement : 30 - 90 % (relative) Insérez un tournevis à tête plate dans chacune des rainures carrées de la partie inférieure de la Commande tactile centralisée, tournez le tournevis, puis retirez le couvercle arrière.
- Page 20 Installation de la Commande tactile centralisée Branchez le câble de communication au connecteur RS485, le câble LAN au port Ethernet (RJ45) et les câbles de signal de contact aux connecteurs DI/DO. Connecteur d'alimentation Emplacement de la de l'adaptateur 12VCC carte microSD Connecteur Connecteur DO2 Port Ethernet (RJ45)
- Page 21 Organisez correctement les câbles d'alimentation et de communication, en partie basse. Utilisez les attaches de câble fournies pour fixer les câbles aux serre-câbles. ATTENTION • Veillez à tourner les nœuds des attaches de câble vers le côté. Français...
- Page 22 Installation de la Commande tactile centralisée Accrochez la Commande tactile centralisée à la plaque de montage mural, elle-même fixée au mur, et insérez la languette située en bas de la plaque dans la fente de la Commande. • Vérifiez bien que la languette inférieure est fermement insérée pour éviter que la Commande tactile centralisée chute et soit endommagée.
- Page 23 Contrôle de contacts externes pour les ports DI (fonctionnalité en option) Réglages des ports DI-1 et DI-2 Configurez les réglages des schémas dans [Réglages] > [Système] > [Les boniers DI]. • Ports DI : Raccordez les entrées de contact sec à ces ports. Schémas de contrôle Réglages des Détails de contrôle...
- Page 24 Installation de la Commande tactile centralisée Ports DO-1 et DO-2 (sorties 12VCC) • Détails de fonctionnement DO 1 : = 12Vcc, si au moins 1 UI est en en Thermo_On. = 0Vcc, si toutes les UI sont Thermo_Off. • Détails de fonctionnement DO 2 : = 12Vcc, si au moins 1 UI présente un code défaut Exxx(Code d'erreur). = 0Vcc, si aucune UI présente un code défaut Exxx(Code d'erreur).
- Page 25 Comment mettre à jour depuis une carte micro SD Copiez le fichier de mise à jour logicielle le plus récent sur la carte micro SD. REMARQUE • Veillez à formater la carte micro SD sur FAT32 ou FAT16 avant de copier le fichier de mise à jour logicielle le plus récent. •...
- Page 26 Dépannage Dépannage Vérifiez les points suivants avant de demander une intervention auprès du centre d’entretien. Symptôme Mesure • Vérifiez la connexion d'alimentation et reconnectez si nécessaire. L'écran LCD reste vide. • L'écran LCD s'éteint automatiquement s'il n'est pas utilisé pendant une certaine période. Appuyez sur l'écran LCD pour le démarrer.
- Page 27 Spécifications Nom du modèle MCM-A300BN Taille (LxHxP) 245,7 x 164,5 x 30,9 mm Nombre max. d'unités pouvant se 128 unités intérieures connecter Affichage Écran tactile capacitif de 10,1 pouces (1280 x 800 pixels) Mémoire Flash 16GB DI/DO 2 ports / 2 ports Emplacement de la 1 emplacement micro SD...
- Page 28 Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) (Applicable aux pays disposant de systèmes de collecte séparés) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers.
