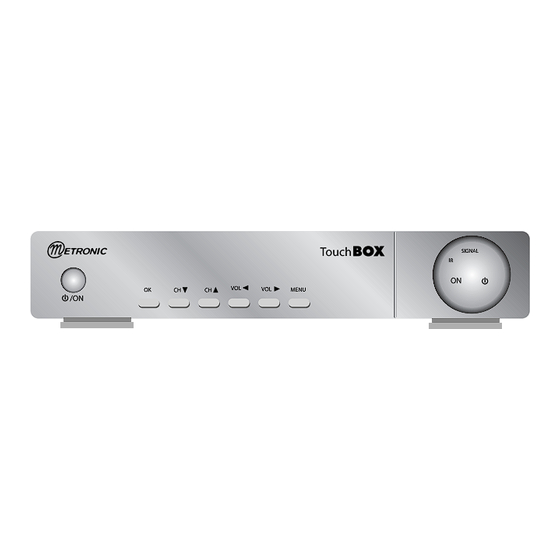

- Page 1 Terminal Satellite Numérique 2500 canaux Verrouillage parental 2 Péritels DiSEqC 1.2 MET421...
- Page 2 02.47.346.333...
- Page 3 À LIRE ABSOLUMENT L’intérieur de votre terminal TouchBOX contient des composants soumis à haute tension ; n’ouvrez jamais l’appareil, même après avoir retiré le cordon secteur. De manière générale, les appareils audio-vidéo ne sont pas reliés à la terre, vous pouvez donc ressentir des décharges électriques (non dangereuses) en touchant deux appareils simultanément (ou...
- Page 4 • Vous remarquerez que les mots écrits en gras dans cette notice correspondent aux mots qui apparaissent dans les menus sur l’écran du téléviseur. Ce symbole est utilisé à plusieurs reprises dans cette notice. Prêtez toute l’attention nécessaire au texte important qu’il repère. www.metronic.com hotline : 02.47.346.333...
- Page 5 Raccourci d’installation : Achat du terminal seul (votre parabole est déjà calée) page 15 Achat du terminal + parabole : Conseils d’utilisation page 06 Parabole fixe mono-tête Parabole fixe bi-tête Parabole motorisée page 10 page 11 page 13 www.metronic.com hotline : 02.47.346.333...
- Page 6 En cas d’obstacle, respectez la règle des distances expliquée ci-dessous. Pour l’assemblage de la parabole, référez-vous à la notice fournie dans le sachet de visserie joint à la parabole. ATTENTION : Veuillez manipuler la parabole avec précaution car le pourtour peut s’avérer coupant. www.metronic.com hotline : 02.47.346.333...
- Page 7 : 40 mm 6 Terminal numérique avec télécommande 7 TV PAL / SECAM 12 mm 10 mm 8 Cordon péritel 21 broches câblées 9 Fiches F 10 Câble spécial satellite, du câble TV standard ne convient pas. www.metronic.com hotline : 02.47.346.333...
- Page 8 Les LNB mal isolés ou pas isolés du tout ne sont pas cou- verts par la garantie. 5 mm 8 mm D - Montage du LNB • Il doit être positionné verticalement. Voir schéma D2 (le câble part verticalement). Ne jamais enlever le capuchon de protection du cornet. www.metronic.com hotline : 02.47.346.333...
- Page 9 Au premier allumage, vous devez sélectionner votre langue avec les flèches 56 et valider par OK. Si ce choix ne vous est pas proposé, il est fortement recommandé de procéder à une réinitialisation du terminal (voir § 15). Ce choix est également à faire après une réinitiali- sation usine. www.metronic.com hotline : 02.47.346.333...
- Page 10 Une fois le meilleur signal obtenu, serrez définitivement les vis de serrage du support LNB. Votre installation est terminée. Appuyez sur EXIT pour effacer la bannière d’information. Vous pouvez maintenant regarder toutes les chaînes du satellite sur lequel vous venez de pointer la parabole. www.metronic.com hotline : 02.47.346.333...
- Page 11 Vous pouvez maintenant regarder les chaînes pré-programmées d’Astra 19.2 et Hot Bird (voir “utilisation au quotidien» § 10 page 28). Attention : certains monoblocs ont une commande inversée. Il peut être alors nécessaire d’inverser 1 et 2. www.metronic.com hotline : 02.47.346.333...
- Page 12 • Appuyer sur le touche OK de la télécommande. • Appuyer sur la touche EXIT pour quitter tous les menus. Vous pouvez maintenant regarder les chaînes d’Astra 19 et Hotbird (voir «utilisation au quotidien» page 28). www.metronic.com hotline : 02.47.346.333...
- Page 13 • Appuyer deux fois sur la touche menu de la télécommande. 7 - Mémorisez la position d’un satellite • Dans le menu DiSEqC 1.2 (voir ci dessus), allez sur la ligne Régler Position. • Appuyez sur OK pour sauvegarder la position actuelle. www.metronic.com hotline : 02.47.346.333...
- Page 14 7 TV PAL / SECAM 10 mm 8 Cordon péritel 21 broches câblées 12 mm 9 Fiches F 10 Câble spécial satellite, du câble TV standard ne convient pas. Lecteur d’azimut à découper en fin de notice. Moteur 450908 www.metronic.com hotline : 02.47.346.333...
- Page 15 • Serrez modérément les vis 2d pour pouvoir régler ultérieurement l’inclinaison du moteur. Veillez à positionner la tête d’écrou de manière à ce que le côté supérieur soit bien hori- zontal (voir schéma ci-dessous). www.metronic.com hotline : 02.47.346.333...
- Page 16 Il peut être utile de faire une photocopie sur du papier épais. En cas de dégât, vous pourrez recommencer après avoir téléchargé cette notice sur le site www.metronic.com Positionnez l’inclinomètre sur la face Ouest du moteur(côté droit en étant derrière le moteur)
- Page 17 Vérifiez que le moteur s’arrête bien vers 45° (à 10° près). Si tel n’est pas le cas, vérifier le bon positionnement des butées mécaniques (voir paragraphe 4N) page (2)(3)(4) page 13 voir paragraphe correspondant au 4A www.metronic.com hotline : 02.47.346.333...
- Page 18 9 Reliez le démodulateur et le moteur par le long câble préparé à l’étape D page G - Assemblage de la parabole Assemblez les différents éléments de la parabole en vous référant à la notice fournie avec celle-ci. (1)(2)(4)(5)(6)(7) voir paragraphe correspondant au 4A page 13 www.metronic.com hotline : 02.47.346.333...
- Page 19 I - Montage de la tête LNB Reportez-vous au § 1D page 8. J - Vérification Avant d’entamer la phase finale (le calage), vérifiez que votre installation ressemble bien à la photo ci-contre. (1)(4) voir paragraphe correspondant au 4A page 13 www.metronic.com hotline : 02.47.346.333...
- Page 20 K en utilisant 2 degrés de plus pour la position de HotBird dans votre zone géographique (ex 15° à Bordeaux). Si le résultat n’est pas concluant, essayez 2 degrés en moins. (1)(4)(5)(7)(8) voir paragraphe correspondant au 4A page 13 www.metronic.com hotline : 02.47.346.333...
- Page 21 Belfast Newcastle Dublin Leeds 16 18 Cork 24 26 28 Liverpool Cardiff Gdansk London Poznan Plymouth Warszawa Todz Wroclaw Krakow Lecture angulaire pour Atlantic Bird 3 www.metronic.com hotline : 02.47.346.333...
- Page 22 A titre indicatif, la figure M1 vous donne la position relative des principaux satellites pour lesquels des chaînes sont pré-programmées dans les récepteurs Metronic. Lorsque vous captez tous les satellites, vissez définitivement tous les écrous. Votre installation est terminée.
- Page 23 Pendant ce réglage, faites attention à ne pas bouger la partie inférieure (butée OUEST). Refermer le capot, le réglage des butées est terminé. Vous devez maintenant valider les nouvelles positions des butées sur votre démodulateur en faisant une remise à zero du moteur. www.metronic.com hotline : 02.47.346.333...
- Page 24 Pour programmer votre terminal, suivez les indications du paragraphe 3B page 12. Attention : vous ne devez pas toucher aux réglages de la parabole ni au commutateur, il faut seulement programmer votre terminal TouchBOX. Commutateur DiSEqC 1.0 ou Tone Burst Arrière...
- Page 25 Câble coaxial Câble péritel Câble péritel figure 5 Si vous n’avez pas de démodulateur, branchez directement TouchBOX sur le téléviseur. Pour chaque satellite que vous voulez capter en numérique, il faut procéder comme suit : Exemple sur HotBird : • Mettez-vous sur la chaîne de référence (voir tableau n°1 § 1E page 9) du satellite en tapant le numéro de chaîne suivi de OK.
- Page 26 • Appuyez deux fois sur MENU pour quitter les menus et vérifiez que vous captez bien les chaînes du satellite en question. • Faites la même chose pour les autres satellites. www.metronic.com hotline : 02.47.346.333...
- Page 27 Touche PgDn permet de passer à la page suivante dans les longues listes ainsi que de changer des paramètres dans les menu de programmation. www.metronic.com hotline : 02.47.346.333...
- Page 28 En sortie d’usine (et après une réinitialisation), les touches 56 permettent de changer de chaîne parmi la liste des chaînes TV pré-programmées. Vous pouvez également accéder directement à une chaîne en entrant son numéro. En appuyant sur OK, vous faites apparaître la liste TV. www.metronic.com hotline : 02.47.346.333...
- Page 29 (hormis si elle sont déjà présente dans la liste des chaînes). • Quand Terminé s’affiche en bas à gauche de la fenêtre, tapez sur OK pour enregistrer les nouvelles chaînes à la fin de la liste des chaînes. Appuyez sur EXIT pour quitter tous les menus. www.metronic.com hotline : 02.47.346.333...
- Page 30 • Sur la ligne Prog Crypté, affichez Saut grâce au touche É VOLÑ. Note : TouchBox ne peut recevoir que les chaînes en clair (FTA), mais certaines chaînes en clair sont déclarées comme cryptées par le diffuseur. Pour ajouter ces chaînes, sélectionnez Ajouter •...
- Page 31 • Sur la ligne Prog Crypté, affichez Saut grâce au touche É VOLÑ. Note : TouchBox ne peut recevoir que les chaînes en clair (FTA), mais certaines chaînes en clair sont déclarées comme cryptées par le diffuseur. Pour ajouter ces chaînes, sélectionnez Ajouter •...
- Page 32 • Sur la ligne Prog Crypté, affichez Saut grâce au touche É VOLÑ. Note : TouchBox ne peut recevoir que les chaînes en clair (FTA), mais certaines chaînes en clair sont déclarées comme cryptées par le diffuseur. Pour ajouter ces chaînes, sélectionnez Ajouter...
- Page 33 : 02.47.346.333...
- Page 34 • Avec les touches ÅCHÇ, déplacez la chaîne à son nouvelle emplacement. • Appuyez sur OK • Recommencez les quatre dernières opérations pour déplacer une autre chaîne. • Appuyez sur EXIT pour sortir de tous les menus. www.metronic.com hotline : 02.47.346.333...
- Page 35 • Placez vous sur la chaîne à sélectionner puis appuyez sur la touche OK. (Un dièse apparaît devant la chaîne sélectionnée). • Lorsque votre sélection est terminée, appuyez sur EXIT. • Pour accéder à la liste des chaînes favorites, appuyez simplement sur la touche FAV. www.metronic.com hotline : 02.47.346.333...
- Page 36 • Sur la ligne Mode Audio Mettez Gauche/Droite pour le mode stéréo, vous pouvez toutefois forcer votre TouchBOX en mode mono Gauche ou mono droite. • Sur la ligne Multi Audio appuyez sur OK pour afficher les différentes langues disponibles pour la chaîne en court de visionnage.
- Page 37 : 02.47.346.333...
- Page 38 Lancez alors l’enregistrement sur la chaîne A/V du magnétoscope. Pour lire une cassette, lancez simplement la lecture, le magnétoscope prendra automatiquement la main sur le démodulateur. Si ce n’est pas le cas, appuyez sur la touche TV/VCR de la télécommande de votre magnétoscope. www.metronic.com hotline : 02.47.346.333...
- Page 39 Figure 6 Arrière magnétoscope Arrière TouchBOX Arrière analogique Câble coaxial Câble péritel 17 - Utilisation avec un magnétoscope Connectez simplement votre magnétoscope sur la péritel VCR du terminal. Pour enregistrer le numérique, il faut que le terminal soit allumé sur la chaîne à enregistrer.
- Page 40 • Allez sur la ligne Réglage Position et appuyez sur la touche É VOL pour amener le moteur à fond à l’Est. • Allez sur la ligne Limite Est et appuyez sur OK. • Appuyez sur EXIT pour sortir de tous les menus. www.metronic.com hotline : 02.47.346.333...
- Page 41 20 - Inclinomètre pour moteur 450908 Après impression, vérifiez, grâce à une règle graduée, que votre imprimante n’a pas déformé l’outil. En cas de besoin, appliquez un zoom d’impression pour corriger le défaut. ����� www.metronic.com hotline : 02.47.346.333 ���������������������������������������������������������� ������������������������������������������������������������ �������������������������������������������������������...
- Page 42 : 02.47.346.333...
- Page 43 Publicité / catalogues Dans le magasin J’avais déjà un récepteur METRONIC • Avez vous eu recours à l’assistance téléphonique METRONIC ? Si oui, qu’en pensez- vous ? En cas d’achat de kit complet : • Avez-vous procédé vous même à l’installation du kit ? •...
- Page 44 • Avez vous isolé la ou les LNBs (têtes) ? Pâte d’isolation METRONIC Autres produits METRONIC Silicone Ruban adhésif Autre....• La notice vous paraît-elle bien réalisée pour installer un kit satellite sans avoir recours à un professionnel? Quelles modifications souhaiteriez-vous voir apportées? •...
- Page 45 à trois mois de garantie supplémentaire (pièces uniquement). CERTIFICAT DE GARANTIE Le terminal TouchBOX est garanti un an pièces et main d’œuvre. En cas de panne, les frais de transport aller sont à la charge du client, les frais de port retour à...
- Page 46 PEOPLE TV-RETE7 11200 V 27500 UNOSAT 12111 V 27500 ROMA SAT 11200 V 27500 Coming Soon TV 12111 V 27500 AL HAYAT 11200 V 27500 MediterraneoSat 12111 V 27500 MANGO 24 11408 V 27500 GAY.TV 12111 V 27500 www.metronic.com hotline : 02.47.346.333...
- Page 47 12149 V 27500 TizianaSat 12149 V 27500 12149 V 27500 CCTV4 12169 H 27500 PROMO 12188 V 27500 TV PIREAS 12188 V 27500 RTS SAT 12188 V 27500 TV MAGIC 12188 V 27500 ERT SAT 12188 V 27500 www.metronic.com hotline : 02.47.346.333...
- Page 48 GUIDE DES CHAÎNES N° Nom N° Nom SR- Freq - Pol SR - Freq - Pol www.metronic.com hotline : 02.47.346.333...
- Page 49 GUIDE DES CHAÎNES N° Nom N° Nom SR- Freq - Pol SR- Freq - Pol www.metronic.com hotline : 02.47.346.333...
- Page 50 GUIDE DES CHAÎNES N° Nom N° Nom SR- Freq - Pol SR- Freq - Pol www.metronic.com hotline : 02.47.346.333...
- Page 51 GUIDE DES RADIOS NUMÉRIQUES N° Nom N° Nom SR- Freq - Pol SR- Freq - Pol www.metronic.com hotline : 02.47.346.333...
- Page 52 : 02.47.346.333...
- Page 53 : 02.47.346.333...
- Page 54 Node Park Touraine BP 1 TAUXIGNY 37310 REIGNAC SUR INDRE CEDEX FRANCE site web : www.metronic.com...
