Sommaire des Matières pour Metronic AccessBOX 2

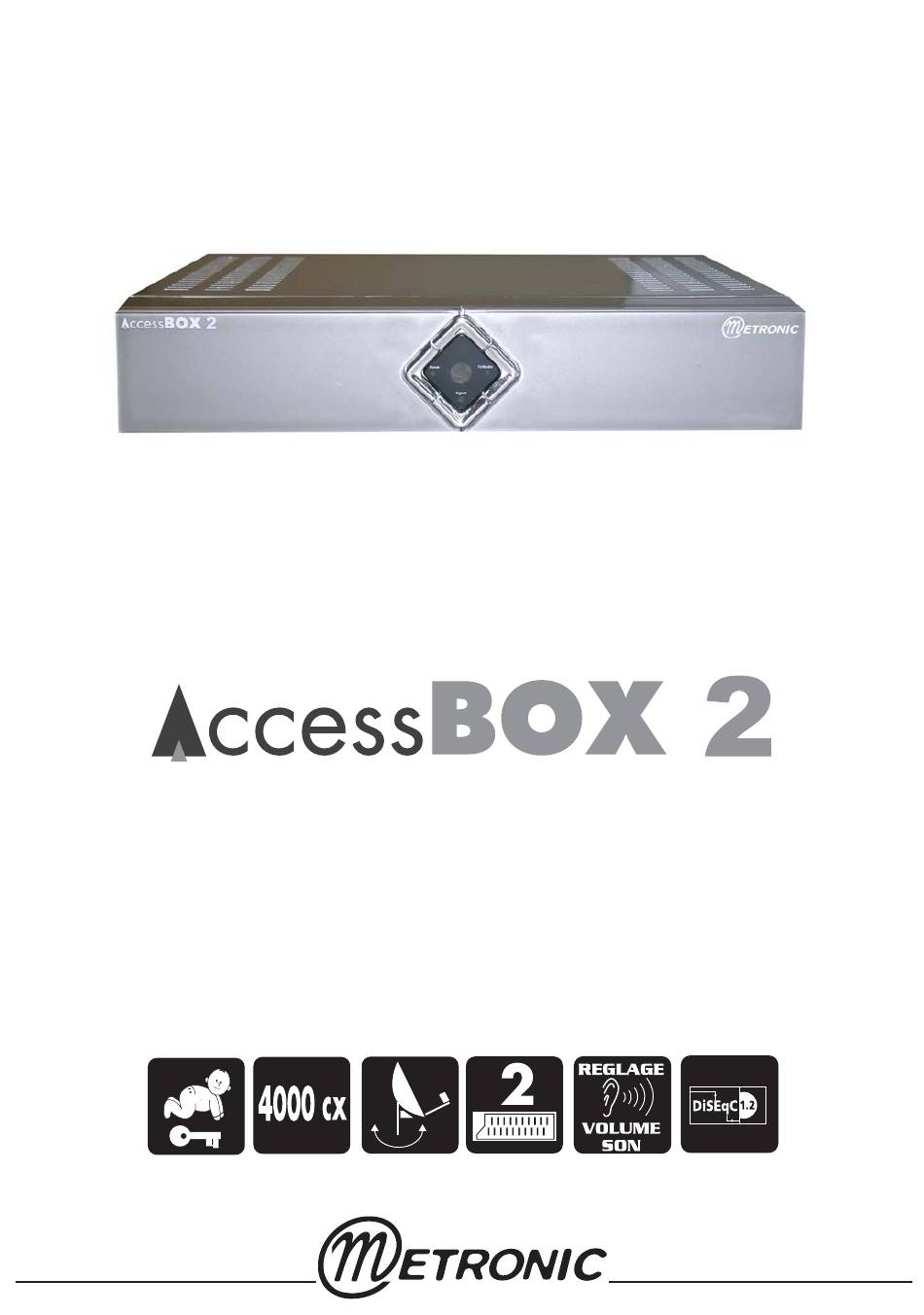

- Page 1 Notice de montage TERMINAL NUMÉRIQUE 4000 canaux / Verrouillage parental 2 Péritels / DiSEqC 1.2 MET410...
- Page 2 Cette notice concerne la version logicielle datée du 22/11/03. 02.47.346.333...
- Page 3 À LIRE ABSOLUMENT L'intérieur de votre terminal AccessBox 2 contient des composants soumis à haute tension ; n'ouvrez jamais l'appareil, même après avoir retiré le cordon secteur. De maniè- re générale, les appareils audio-vidéo ne sont pas reliés à la terre, vous pouvez donc res- sentir des décharges électriques (non dangereuses) en touchant deux appareils simulta-...
-
Page 4: Table Des Matières
SOMMAIRE Installation - Généralités..............page 03 Installation d’une parabole fixe sur un satellite........page 05 Installation sur plusieurs satellites............page 06 Installation avec un moteur DiSEqC 1.2..........page 07 Branchement avec une parabole fixe déjà calée sur un satellite..... page 15 Branchement sur un système bi-tête Astra 19,2°... -
Page 5: Installation - Généralités
INSTALLATION - GÉNÉRALITÉS Choix de l'emplacement et assemblage de la parabole Quel que soit votre choix d’installation, votre fixation doit être stable et verticale. • En cas d’obstacle, respectez la règle des distances expliquée ci-dessous. • Pour l’assemblage de la parabole, référez-vous à la notice fournie dans le sachet de vis- serie joint à... - Page 6 Montage et isolation des fiches F • La fiche doit se visser sur le feuillard aluminium. Veillez à ce qu’il n’y ait pas un brin de la tresse en contact avec l’âme centrale du câble coaxial. • Lorsque votre installation sera terminée, n’oubliez pas d’isoler le LNB avec de la pâte d’isolation ou, à...
-
Page 7: Installation D'une Parabole Fixe Sur Un Satellite
Choix de la langue Au premier allumage, vous devez sélectionner votre langue avec les flèches et vali- der par OK. Ce choix est également à faire après une réinitialisation usine. INSTALLATION D'UNE PARABOLE FIXE SUR UN SATELLITE Lisez les conseils d’installation, et particulièrement le paragraphe E (page 4). Branchements Le terminal étant débranché... -
Page 8: Installation Sur Plusieurs Satellites
INSTALLATION SUR PLUSIEURS SATELLITES Installation d'un monobloc Astra / HotBird • Allez dans MENU / INSTALLATION / PARAMETRES LNB • Allez sur la ligne Satellite et appuyez OK pour faire appa- raître la liste des satellites. Sélectionnez Hot Bird et vali- dez par OK. -
Page 9: Installation Avec Un Moteur Diseqc 1.2
INSTALLATION AVEC UN MOTEUR DISEQC 1.2 Avant-propos Cette partie vous explique comment installer un ensemble motorisé avec le moteur réf 450908. Si vous avez un autre moteur, veuillez vous reporter à sa notice. Dans tous les cas, vous aurez à effectuer les opérations suivantes : teur 5 - Rotation pas-à-pas 0 - Allumer le récep... - Page 10 Assemblage du moteur et montage sur le mât Eléments et outils nécessaires : 1 Parabole 2 Visserie / Fixation 3 Bras d’offset 4 LNB universel 5 Mât ou bras de déport Ø minimum recommandé : 40 mm 6 Récepteur AB 2 7 TV PAL / SECAM 8 Cordon péritel 21 broches câblées 9 Fiches F...
- Page 11 • Dirigez approximativement le moteur vers le sud (voir figure 2). En cas de montage sur un mur, assu- rez-vous que le mur est dirigé plein sud (à 20° près) et utilisez un bras de déport d’au moins 45 cm (Réf. 450359) : voir schéma 3.
- Page 12 Assemblez les différents éléments de la parabole en vous référant à la notice fournie avec celle-ci. • Pour les paraboles Metronic en métal 77 cm (quatre trous), le support arrière de la parabole doit être réglé à 54°(voir schéma 6) •...
- Page 13 Montage de la tête (LNB) Voir photos 8 ou 9 ATTENTION : • Pour les têtes en métal gris, veillez à bien positionner le repère ( ) vers le haut (voir photos 8). Il est normal que le corps de la tête soit incliné à 45°. Le câble part donc à 45° (pho- tos 8).
- Page 14 Calage / Orientation de la parabole • A la fin de l’étape K, vous allez capter ZDF sur l’écran du téléviseur. Ne passez surtout pas à l’étape L (affinage de l’orientation) si vous captez une autre chaîne. 1) Mettez le récepteur sur la chaîne de référence de HotBird 2) Attribuez un numéro de satellite à...
- Page 15 5) Mémorisez la position de HotBird et quittez tous les menus pour revenir à l’affichage de la chaîne (que vous ne captez pas encore). 6) Affichez l’indicateur de signal 7) Effectuez un balayage lent (25 à 30 secondes) d’un quart de tour à droite, puis un quart de tour à...
- Page 16 A titre indicatif, la figure 17 vous donne la position relative des satellites pour les- quels des chaînes sont pré-programmées dans les récepteurs metronic. Lorsque vous captez tous les satellites, vissez définitivement tous les écrous. Votre installation est ter- minée.
-
Page 17: Branchement Avec Une Parabole Fixe Déjà Calée Sur Un Satellite
BRANCHEMENT AVEC UNE PARABOLE FIXE DÉJÀ CALÉE SUR UN SATELLITE Note : si votre parabole est actuellement pointée vers Atlantic Bird 3 (ex Télécom 2C = chaînes nationales en analogique clair), vous n'aurez accès à aucune chaîne numérique. Nous vous conseillons alors d'installer une autre parabole pour conserver les chaînes nationales en analo- gique et regarder d'autres chaînes en numérique. -
Page 18: Branchement Sur Un Ensemble Motorisé Diseqc 1.2 Déjà Calé
BRANCHEMENT SUR UN ENSEMBLE MOTORISÉ DISEqC 1.2 DÉJÀ CALÉ Branchez les câbles et les cordons comme indiqué sur la figure ci-dessous (figure n°5). Lorsque 2 récepteurs satellite pilotent le même moteur, il est important que chacun d’eux attribuent le même numéro à un satellite donné. Afin de faciliter l’installation de votre nouveau terminal numérique, prenez soin de repérer la numérotation des satellites utilisée par votre démodulateur analogique. -
Page 19: Description De La Télécommande
Touche F2 pour accéder au sous-titrage télétexte (inactif sur modèle AccessBox 2) lorsqu'il est émis par la chaîne*. Touche TV/Radio pour basculer du mode TV au mode Radio et inversement. -
Page 20: Description Du Terminal
DESCRIPTION DU TERMINAL LNB 13/18 V 500 mA DEMO VCR / Touche marche / arrêt. Touches CH permet de changer de chaînes. Cellule infra-rouge (détecte le signal infra-rouge de la télécommande). Indicateur de signal. S’allume si la réception est bonne. Indicateur de mode radio (éteint si vous regardez la télé). -
Page 21: Ajouter Des Chaînes
AJOUTER DES CHAÎNES Vous pouvez soit ajouter une chaîne particulière, dont vous connaissez les caractéristiques techniques, soit ajouter de nouvelles chaînes inconnues (mise à jour). Ajout des chaînes d’un transpondeur Une chaîne est émise par ce qu'on appelle un transpondeur. Il s'agit d'un relais satellite dont il faut connaître les 4 paramètres suivants : •... -
Page 22: Modifier / Organiser Les Chaînes
Recherche d’une chaîne particulière (PID) Dans certains cas (rares) une recherche manuelle ou automatique peut ne pas trouver une chaîne qui existe pourtant. Il faut alors l'ajouter avec ses "PID" que vous trouverez dans les revues spécialisées. • Aller dans MENU / INSTALLATION / RECHERCHE DE CHAINE •... - Page 23 • MASQUE pour masquer une ou plusieurs chaînes. Allez sur la chaîne à masquer et tapez OK. Une double flèche s'affiche après le nom. Vous pouvez sélectionner / masquer d'autres chaînes de la même manière. Une fois votre sélection terminée, appuyez sur MENU pour masquer toutes les chaînes sélectionnées.
-
Page 24: Réinitialiser Le Terminal
Programmation des enregistrements Vous pouvez programmer l'allumage et l'extinction automatique du terminal pour, par exemple, différer un enregistrement. Dans le menu principal, le menu PROGRAMMATEUR vous permet de programmer jus- qu'à 8 enregistrements différés. • PROG N° permet de choisir lequel des 8 programmes vous voulez régler. •... -
Page 25: Utilisation Avec Un Magnétoscope
Figure 6 LNB 13/18 V LNB 13/18 V 500 mA 500 mA DEMO DEMO VCR / VCR / UTILISATION AVEC UN MAGNÉTOSCOPE Connectez simplement votre magnétoscope sur la péritel VCR du terminal. Pour enregistrer le numérique, il faut que le terminal soit allumé sur la chaîne à enregistrer. Lancez alors l'enregistrement sur la chaîne AV du magnétoscope (0, AV, EXT,...) voir notice du magnétoscope pour la manipulation exacte. -
Page 26: Réglage Des Butées Électroniques (Avec Moteur Diseqc 1.2)
RÉGLAGE DES BUTÉES ÉLECTRONIQUES (Avec moteur DiSEqC 1.2) Les butées électroniques n’empêchent pas le moteur de buter contre un obstacle. Utilisez toujours les butées mécaniques du moteur pour en limiter la course. Ce paragraphe vous explique comment réinitialiser les butées électroniques de votre moteur en cas de besoin. - Page 27 ..........• Comment avez-vous connu METRONIC ? Amis / parents Publicité / catalogues Dans le magasin J’avais déjà un récepteur METRONIC • Avez vous eu recours à l’assistance téléphonique METRONIC ? Si oui, qu’en pensez-vous ? ..............................................................................................................En cas d’achat de kit complet : •...
- Page 28 • Avez vous isolé la ou les LNBs (têtes) ? Pâte d’isolation METRONIC Autres produits METRONIC Silicone Ruban adhésif Autre....• La notice vous paraît-elle bien réalisée pour installer, sans avoir recours à un professionnel, un kit satellite? Quelles modifications souhaiteriez-vous voir apportées? ......................................
-
Page 29: Assistance Et Conseil
à trois mois de garantie supplémentaire (pièces uniquement). CERTIFICAT DE GARANTIE Le terminal AccessBox 2 est garanti un an pièces et main d’œuvre. En cas de panne, les frais de transport aller sont à la charge du client, les frais de port retour à... -
Page 30: Guide Des Chaînes
GUIDE DES CHAÎNES No. Nom Freq No. Nom Freq Shop America 27500 12344 Horizontal ASTRA 28° TV Warehouse 27500 12344 Horizontal BBC ONE 22000 10773 Horizontal JML Direct 27500 12344 Horizontal BBC TWO 22000 10773 Horizontal 27500 12344 Horizontal BBC NEWS 24 22000 10773 Horizontal Shop Smart 27500 12344 Horizontal... - Page 31 GUIDE DES CHAÎNES No. Nom Freq No. Nom Freq 134 RTL 2 CH 27500 11604 Horizontal 204 O-6 TV 27500 12188 Vertical 135 VIVA polska 27500 11604 Horizontal 205 EXTRA TV 27500 12188 Vertical 136 DW-TV 27500 11604 Horizontal 206 MKTV 27500 12188 Vertical 137 tv.nrw 27500 11604 Horizontal...
- Page 32 GUIDE DES CHAÎNES No. Nom Freq No. Nom Freq 274 starMarket 27500 11137 Horizontal 344 BLU LINE TV 27500 12303 Vertical 275 Gioco Calcio 4 27500 11179 Horizontal 345 DANCE TV 27500 12303 Vertical 276 Napoli Nova 27500 11179 Horizontal 346 SAT8 27500 12303 Vertical 277 Arirang TV...
- Page 33 GUIDE DES CHAÎNES No. Nom Freq No. Nom Freq 412 TV TRAVEL SHOP 27500 12148 Horizontal 482 OTTO SHOP 27500 12460 Horizontal 413 DPC.TV 1 27500 12148 Horizontal 414 RTL Television 27500 12188 Horizontal EUTELSAT W2 415 RTL2 27500 12188 Horizontal 483 Georgian Remux 30000 11304 Vertical 416 Super RTL...
- Page 34 GUIDE DES CHAÎNES No. Nom Freq RADIOS NUMÉRIQUES 544 SINEKLASIK 22500 12652 Horizontal 545 JOY TV 22500 12652 Horizontal No. Nom Freq 546 METRO+ 22500 12652 Horizontal ASTRA 19°E 547 YESILCAM TV 22500 12652 Horizontal 27500 12207 Vertical 548 HABERTURK 22500 12652 Horizontal FRANCE MUSIQUES 27500 12207 Vertical...
- Page 35 Node Park Touraine BP 1 TAUXIGNY 37310 REIGNAC SUR INDRE CEDEX FRANCE site web : www.metronic.com...
