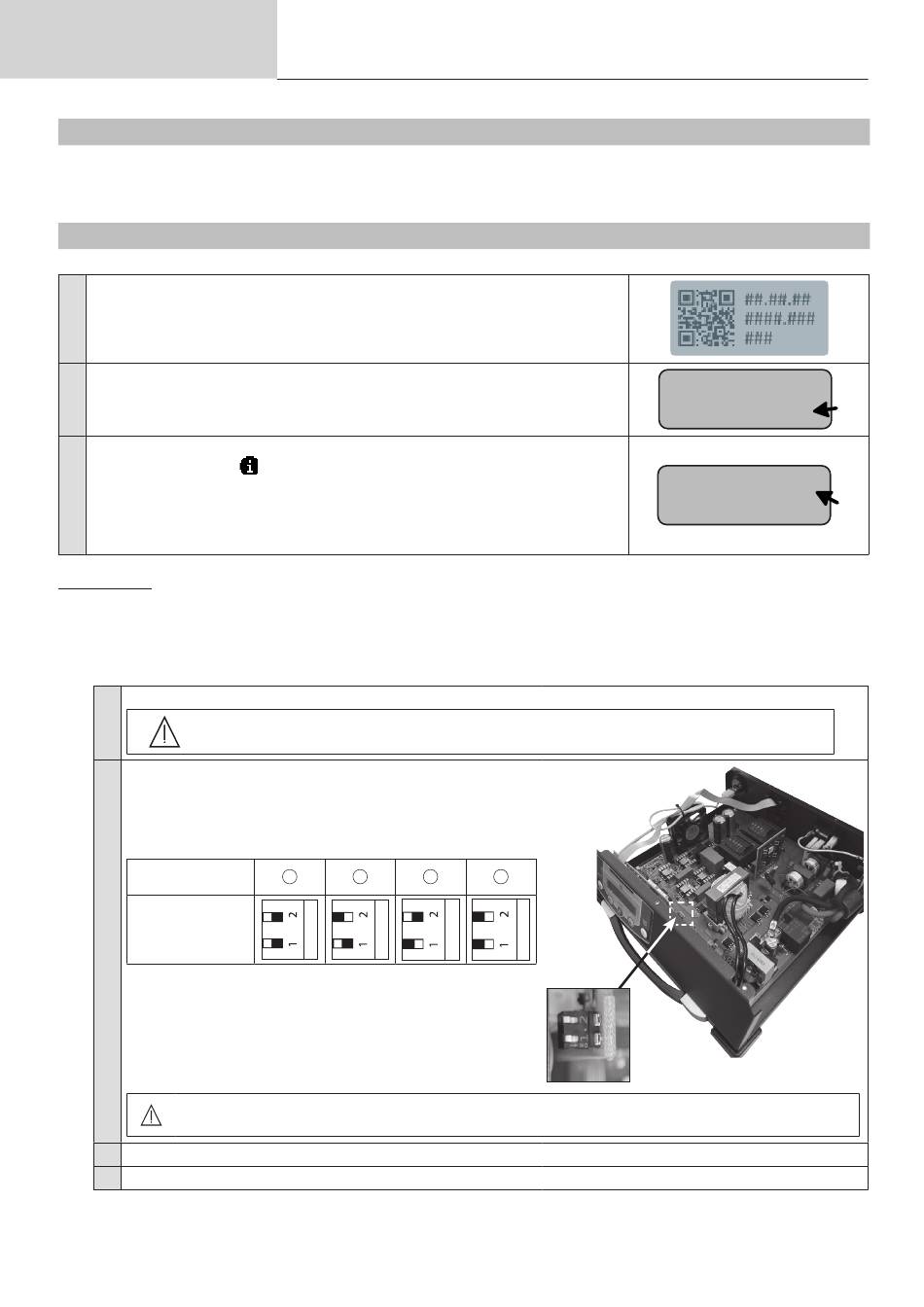

PREFAZIONE
Questo supplemento al manuale è destinato ai caricabatterie Gysflash CNT prodotti prima di gennaio 2024 (numero
di serie inferiore a 24.01.xxxxxx.xxxxxx). Si tratta delle particolarità dell'installazione di SHM con questo tipo di carica-
batterie nel contesto della parallelizzazione e dell'equalizzazione.
CONTROLLO DEI CARICABATTERIE
Prima di procedere con l'installazione descritta di seguito, accertatevi che il vostro Gysflash sia interessato. Per farlo:
Verificare che il numero di serie del caricabatterie sia inferiore a
24.01.xxxxxx.xxxxxx.
1
In caso contrario, seguire la procedura indicata nel manuale SHM iniziale.
Controllare la versione del programma Gysflash (SW).
Se la versione è inferiore a SW 09.00, aggiornare il caricabatterie (contattare
2
il rivenditore o il servizio di assistenza per maggiori dettagli).
Una volta che il caricabatterie è aggiornato, verificare l'indice HMI accedendo
al menu Informazioni
Se l'HMI è diverso da HMI 04.01, seguire la procedura seguente per installare
3
l'SHM.
Se l'HMI è uguale a HMI 04.01, seguire la procedura indicata nel manuale
SHM iniziale.
Installazione
1. Collegamento di Gysflash all'SHM :
Per i caricabatterie Gysflash CNT prodotti prima del gennaio 2024, è necessario assegnare ciascun caricabatterie
a un canale SHM e impostare il caricabatterie in base al canale a cui deve essere collegato.
A tal fine, seguire la procedura descritta di seguito:
Togliere il rivestimento dei Gysflash CNT
1
Individuare i microinterruttori utilizzati per regolare il
caricabatterie.
Impostare i microinterruttori in base al canale SHM che si
desidera assegnare al caricabatterie come segue:
Canale SHM
interessato
Posizione dei
microinterruttori
2
Ogni Gysflash deve trovarsi in una posizione diversa.
Non è possibile avere due Pr incipa li o due Subordi nati 1 pe r esempio.
3 Rimettere il rivestimenro dei Gysflash CNT.
4 Collegare ogni Gysflash al canale SHM assegnato (tramite cavi SMC).
8
Traduzione delle istruzioni
originali
Scollegare il GYSFLASH almeno 10 minuti prima di smontarlo. Questa operazione deve
essere eseguita solo da una persona qualificata.
1 2 3 4
SMART HUB MODULE
GYSFLASH 101.12 CNT
HW02.00 - SW08.08
HW 02.00 - HMI 03.00
SW 09.00
