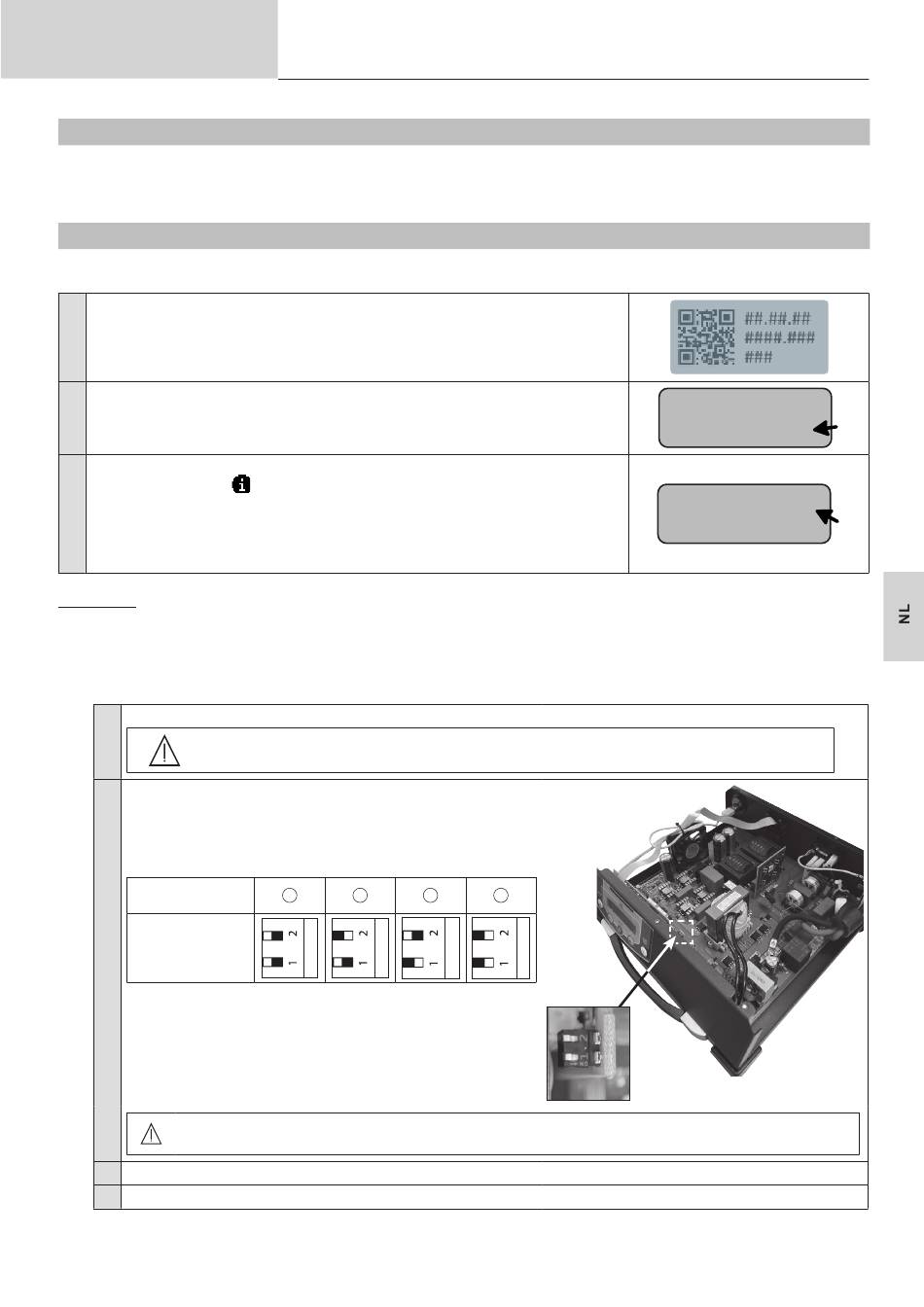

GYS SMART HUB MODULE Mode D'emploi page 7

Gebruikershandleiding
VOORWOORD
Deze aanvulling op de handleiding is bestemd voor Gysflash CNT laders die voor Januari 2024 (serie n° lager dan
24.01.xxxxxx.xxxxxx) gefabriceerd zijn. De aanvulling geeft uitleg over de installatie van de SHM met dit type lader,
en in het bijzonder over het paralleliseren en egaliseren.
CONTROLE VAN DE LADERS
Voordat u begint te installeren volgens de hiervolgende beschrijving moet u zich ervan verzekeren dat deze aanvul-
ling betrekking heeft op de door u gebruikte Gysflash laders. Hiertoe :
Controleer of het serie n° dat op de lader vermeld staat lager is dan
24.01.xxxxxx.xxxxxx.
1
Als dit niet het geval is, volg dan de procedure die in de oorspronkelijke han-
dleiding van de SHM vermeld staat.
Controleer de versie van het programma van de Gysflash (SW).
Indien deze versie lager is dan SW 09.00 dient u uw lader te updaten (neem
2
contact opmet uw verkoper of after sales dienst voor meer details hierover).
Wanneer uw lader ge-update is, dient u, in het menu Informatie, de HMI
index te controleren
Als de HMI index niet gelijk is aan HMI 04.01 kunt u de hier onder genoemde
3
procedure volgen om de SHM te installeren.
Als de HMI index gelijk is aan HMI 04.01 kunt u de procedure volgen zoals
beschreven in de oorspronkelijke handleiding van de SHM.
Installeren
1. Aansluiten van de Gysflash apparaten op een SHM :
De Gysflash CNT laders die zijn gefabriceerd voor Januari 2024 moeten ieder afzonderlijke aan een SHM pad
gekoppeld worden. De instelling is afhankelijk van het pad waarop ze aangesloten worden.
Hiertoe dient u de volgende procedure te volgen :
Openen van de Gysflash CNT laders.
1 Koppel uw Gysflash ten minste 10 minuten af voor het demonteren. Dit dient uitsluitend
door een gekwalificeerd persoon uitgevoerd te worden.
Localiseer de micro-schakelaars waarmee u de lader kunt
afstellen.
Stel de micro-schakelaars af volgens het pad van de SHM
dat u aan de lader wilt toekennen :
Toegekende SHM
pad
Positie van de
micro-schakelaars
2
Iedere Gysflash moet op z'n eigen unieke toegekende positie worden geplaatst.
Er kunnen bijvoorbeeld geen twee M asters zijn, of twee Slav es 1.
3 Hersluit de Gysflash CNT.
4 Sluit iedere Gysflash aan op het pad van de daarvoor bestemde SHM (via SMC kabels).
Vertaling van de originele handleiding
1 2 3
GYSFLASH 101.12 CNT
4
SMART HUB MODULE
HW02.00 - SW08.08
HW 02.00 - HMI 03.00
SW 09.00
7
