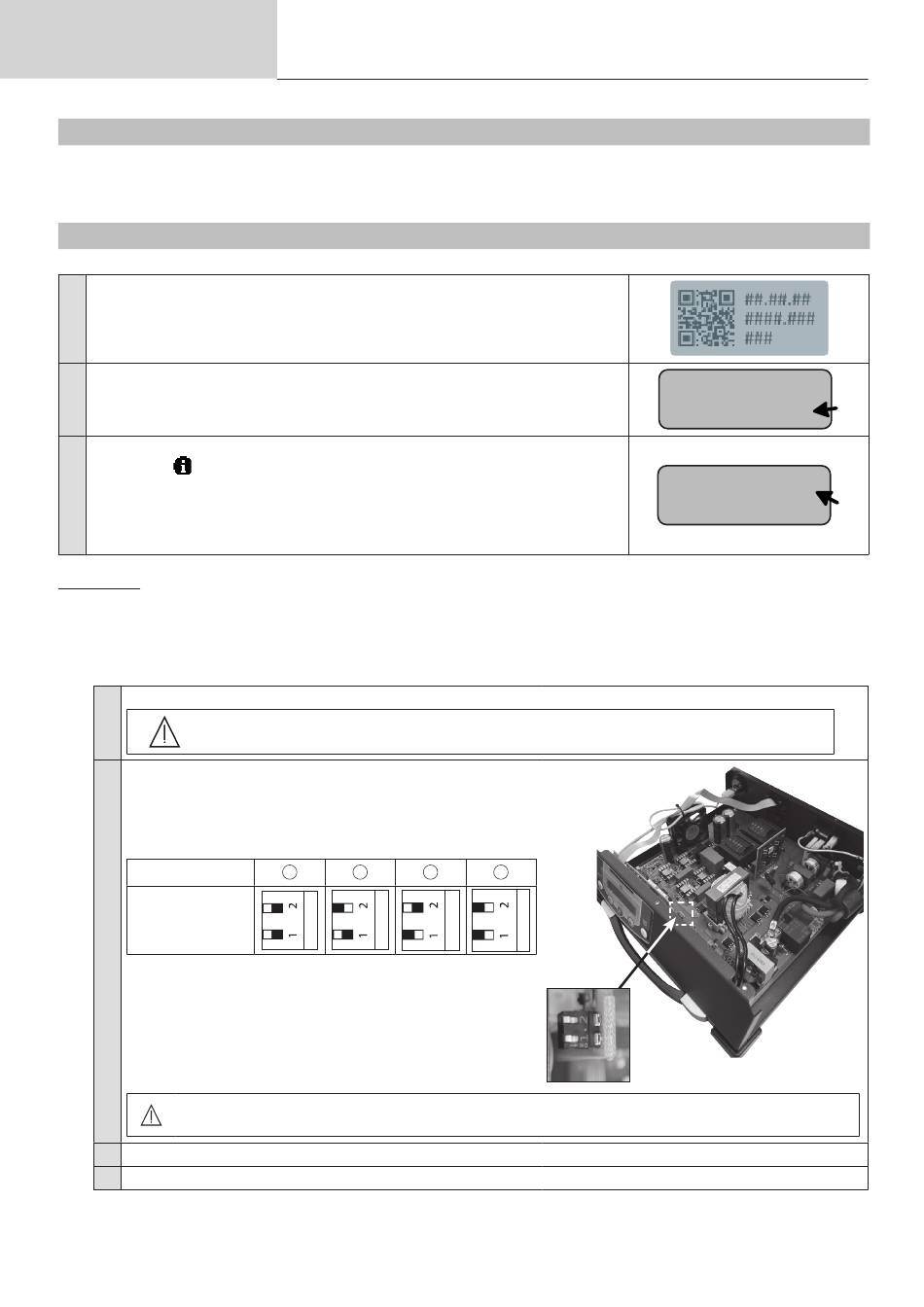

GYS SMART HUB MODULE Mode D'emploi page 2

Manuel d'utilisation
AVANT-PROPOS
Ce complément de notice est destiné aux chargeurs Gysflash CNT fabriqués avant janvier 2024 (numéro de série
inférieur à 24.01.xxxxxx.xxxxxx). Il traite des particularités d'installation du SHM avec ce type de chargeur dans le
cadre de la parallélisation et de l'égalisation.
VÉRIFICATION DES CHARGEURS
Avant de procéder à l'installation comme décrit ci-après, s'assurer que vos Gysflash sont concernés. Pour cela :
Vérifier que le numéro de série incrit sur le chargeur est inférieur à
24.01.xxxxxx.xxxxxx.
1
Si ce n'est pas le cas, suivre la procédure indiquée dans la notice initiale du
SHM.
Vérifier la version du programme du Gysflash (SW).
Si cette version est inférieure à SW 09.00, alors mettez à jour votre chargeur
2
(contacter votre revendeur ou service après vente pour plus de détails).
Une fois le chargeur à jour, vérifier son indice HMI en entrant dans le menu
Information
Si l'indice HMI est différent de HMI 04.01, suivre la procédure ci-dessous
3
pour l'installation du SHM.
Si l'indice HMI est égale à HMI 04.01, suivre la procédure indiquée dans la
notice initiale du SHM.
Installation
1. Connexion des Gysflash au SHM :
Pour les chargeurs Gysflash CNT fabriqués avant janvier 2024, il est nécessaire d'affecter chacun des chargeurs
à une voie du SHM, et régler le chargeur en fonction de la voie sur laquelle il est destiné à être connecté.
Pour cela, suivre la procédure suivante :
Décapoter les GYSFLASH CNT
1
Repérer les micro-interrupteurs qui permettent de régler le
chargeur.
Régler les micro-interrupteurs en fonction de la voie du
SHM que vous souhaitez affecter au chargeur comme suit :
Voie SHM affectée
Position des
micro-interrupteurs
2
Chaque Gysflash doit impérativement être sur une position différente.
Il ne peut pas y avoir deux Maître ou encore deux Esclave 1 par exemple.
3 Recapoter les Gysflash CNT.
4 Connecter chaque Gysflash sur la voie du SHM qui lui a été affectée (via des câbles SMC).
2
Notice originale
Débranchez votre GYSFLASH au moins 10 minutes avant le démontage. Cette opération
ne doit être effectuée que par une personne qualifiée.
1 2 3 4
SMART HUB MODULE
GYSFLASH 101.12 CNT
HW02.00 - SW08.08
HW 02.00 - HMI 03.00
SW 09.00
