ПРЕДИСЛОВИЕ
Данное дополнение к руководству предназначено для зарядных устройств Gysflash CNT, выпущенных до
января 2024 года (серийный номер менее 24.01.xxxxxx.xxxxxx). В ней рассматриваются особенности установки
SHM с зарядным устройством такого типа в контексте распараллеливания и выравнивания.
ПРОВЕРКА ЗАРЯДНЫХ УСТРОЙСТВ
Прежде чем приступить к описанной ниже установке, убедитесь в том, что это касается ваших Gysflash. Для
этого:
Убедитесь, что серийный номер на зарядном устройстве меньше, чем
24.01.xxxxxx.xxxxxx.
1
Если это не так, выполните процедуру, указанную в исходном
руководстве по SHM.
Проверьте версию программы Gysflash (SW).
Если эта версия ниже SW 09.00, то обновите зарядное устройство (за
2
более подробной информацией обратитесь к дилеру или в службу
послепродажного обслуживания).
После обновления зарядного устройства проверьте его индекс HMI,
перейдя в меню Информация
Если HMI отличается от HMI 04.01, то для установки SHM выполните
3
следующую процедуру.
Если HMI равен HMI 04.01, выполните процедуру, указанную в исходном
руководстве по SHM.
Установка
1. Подключение Gysflash к SHM :
Для зарядных устройств Gysflash CNT, выпущенных до января 2024 года, необходимо присвоить каждому
из них канал SHM и настроить зарядное устройство в соответствии с тем каналом, к которому оно должно
быть подключено.
Для этого выполните следующую процедуру:

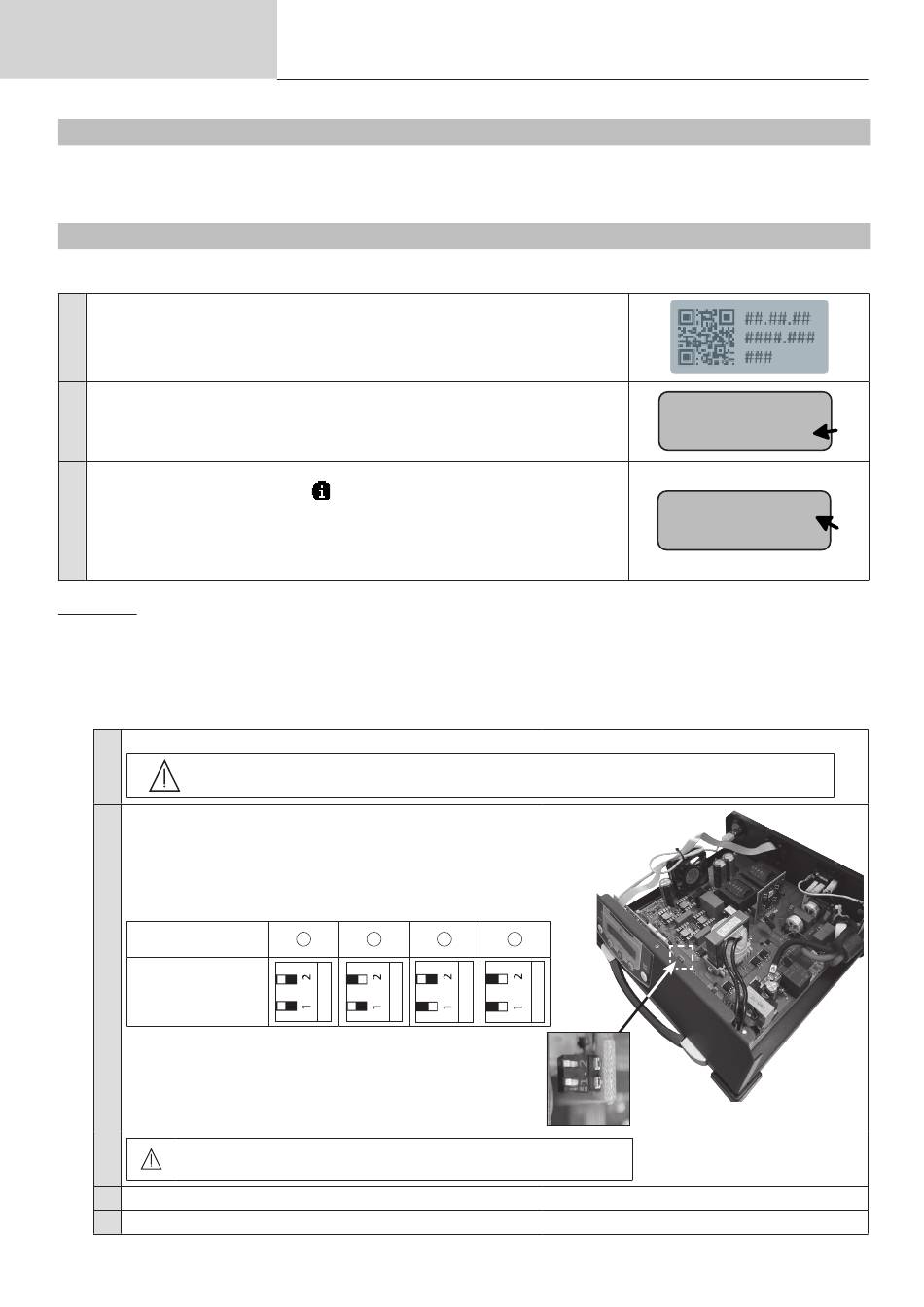

Снимите крышку корпуса GYSFLASH CNT
1
Найдите микропереключатели, используемые для
настройки зарядного устройства.
Установите микропереключатели в соответствии с
каналом SHM, который вы хотите назначить зарядному
устройству, следующим образом:
Задействованный
канал SHM
Положение
2
микровыключатели
Каждая Gysflash должна находиться в разном положении.
Например, не может быть 2 Ве домых или 2 Ведущих 1.
3 Закройте крышку корпуса Gysflash CNT.
4 Подключите каждую Gysflash к выделенному ей SHM-каналу (через SMC-кабели).
6
Перевод оригинальных
инструкций
Перед демонтажем отключите GYSFLASH от сети не менее чем на 10 минут. Эта
операция должна выполняться только квалифицированным специалистом.
1 2 3 4
МОДУЛЬ SMART HUB
GYSFLASH 101.12 CNT
HW02.00 - SW08.08
HW 02.00 - HMI 03.00
SW 09.00
