13. Débranchez de la carte système le câble d'écran tactile (pour les ordinateurs expédiés avec un écran tactile), le câble d'écran, le câble
de la webcam infrarouge (pour les ordinateurs expédiés avec une webcam infrarouge) et le câble de la carte fille du capteur (pour les
ordinateurs expédiés avec une carte capteur).
14. Pour les ordinateurs à clapet Latitude 7430 l'assemblage d'écran selon un angle de 90 degrés et placez l'ordinateur sur le bord d'une
surface plane de sorte que l'assemblage du repose-poignets et du clavier repose à plat sur cette surface et que l'assemblage d'écran
se trouve sur le rebord.
15. Pour les ordinateurs Latitude 7430 2-en-1, ouvrez l'assemblage d'écran à un angle de 180 degrés et placez l'ordinateur sur une surface
plane de telle sorte que les charnières d'écran sont orientées vers le haut.
16. Retirez les quatre, vis (M2,5x4) qui fixent les charnières d'écran à l'assemblage du repose-poignets et du clavier.
17. Retirez l'assemblage d'écran de l'ordinateur.
REMARQUE :
L'assemblage d'écran est un assemblage HUD (Hinge Up Design) qui ne peut pas être démonté une fois retiré du
boîtier inférieur. En cas de dysfonctionnement de composants dans l'assemblage d'écran nécessitant un remplacement, c'est la
totalité de l'assemblage d'écran qui doit être remplacée.

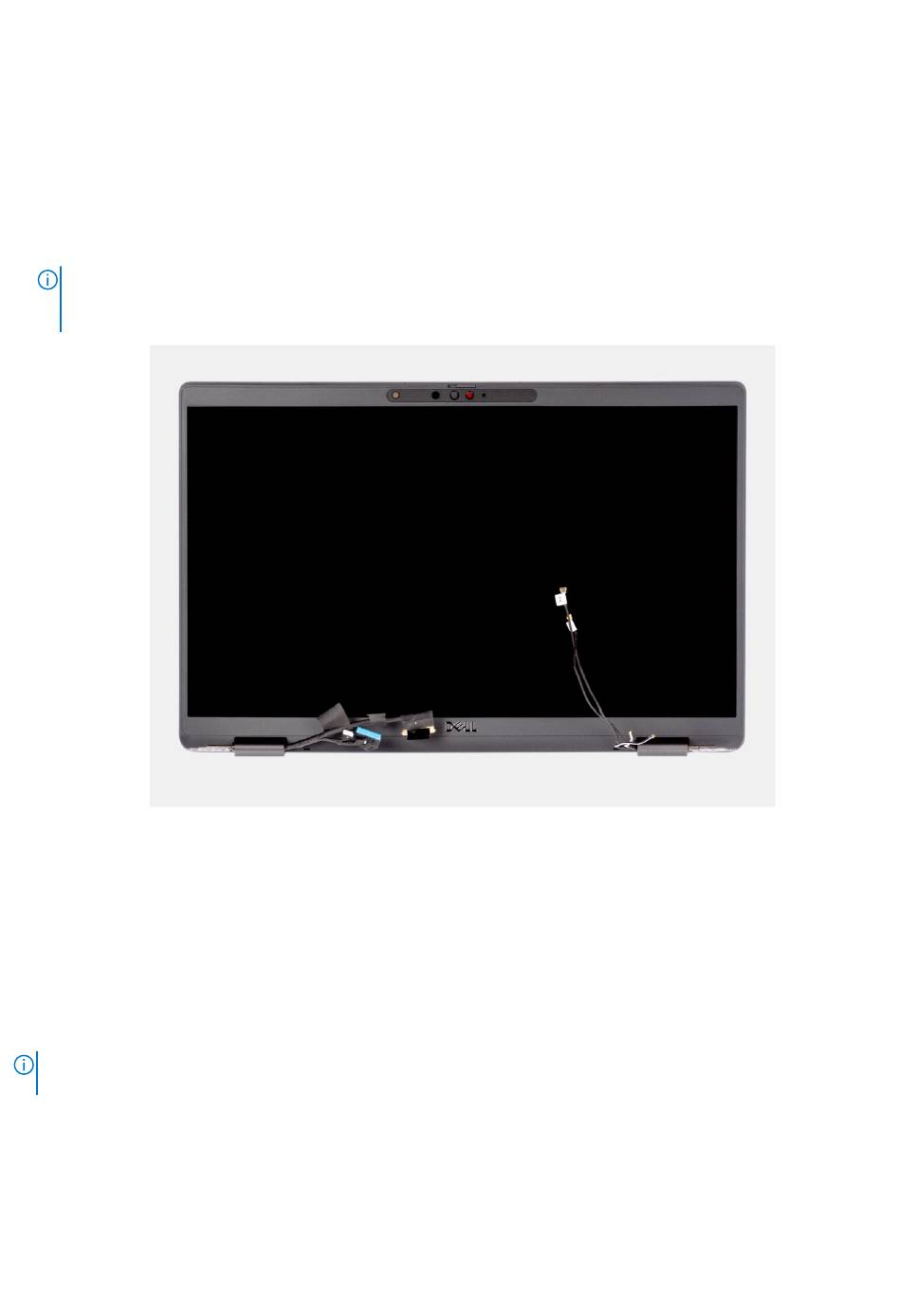

Figure 3. Assemblage d'écran avec câbles d'antenne WWAN
Installation de l'assemblage d'écran
Prérequis
Si vous remplacez un composant, retirez le composant existant avant d'exécuter la procédure d'installation.
À propos de cette tâche
REMARQUE :
Assurez-vous que les charnières soient ouvertes au maximum avant de remplacer l'assemblage d'écran sur l'ensemble
repose-poignets et clavier.
Les images suivantes indiquent l'emplacement de l'assemblage d'écran et fournissent une représentation visuelle de la procédure
d'installation.
Retrait et installation de composants
57
