RCW110KB
Wired Chime Contractor Kit with Transformer
Kit de carillon à fil RCW110KB pour entrepreneur
Kit de campanilla cableada para contratista

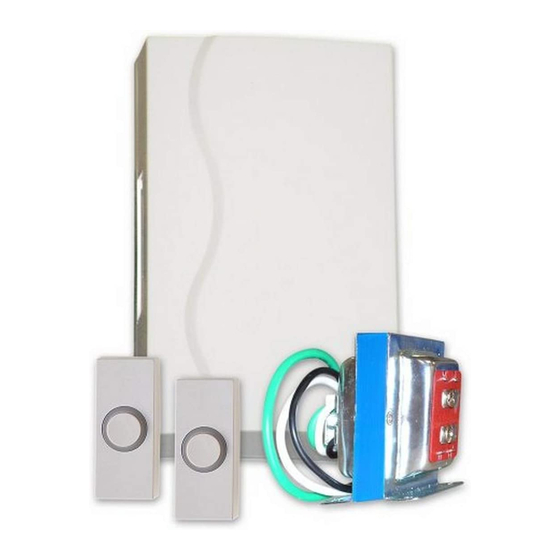

Kit contents:
• White wall mounted Chime
• Two Illuminated wired bell pushes
• Mounting screws for chime and bell
push
• Transformer (Honeywell part number
RCA900N)
You will require:
• Bell wire, depending on your
installation.
RCA900N Transformer (Input 120V AC 60Hz, Output 16V AC 10VA)
Safety
For safety reasons, always turn off the main electric supply before wiring the transformer to a junction box!
Make sure that all connections are correct and terminals are fully tightened. Do not stress the cables.
The main supply to the transformer should be installed in accordance with this instruction and in compliance with local wiring codes.
Transformateur RCA900 (Entrée 120 V c.a., 60 Hz, sortie 16 V c.a., 10 VA)
Sécurité
Pour des raisons de sécurité, il faut toujours couper l'alimentation électrique principale (secteur) avant de procéder au raccordement
d'un transformateur à une boîte de jonction.
Vérifier que toutes les connexions sont bien faites et que les bornes sont fermement resserrées. Ne pas exercer une trop grande ten-
sion sur les fils.
L'alimentation principale du transformateur doit être installée conformément aux présentes directives et au code de l'électricité.
Transformador RCA900 (Entrada 120V AC 60Hz, Salida 16V AC 10VA)
Seguridad
¡Por razones de seguridad, siempre desconecte el suministro eléctrico principal antes de cablear el transformador a una caja de
empalmes!
Revise que todas las conexiones estén correctas y que los terminales estén completamente apretados. No tense los cables.
El suministro eléctrico principal al transformador deberá estar instalado de acuerdo con estas instrucciones y de conformidad con las
regulaciones locales para cableado.
69-2127EFS_A.indd 1
Installation Instructions
Directives d'installation
Instrucciones de instalación
L'ensemble comprend :
• Carillon mural blanc
• Deux sonnettes à fil lumineuses
• Vis de fixation pour carillon et
sonnette
• Transformateur (n
de pièce
o
Honeywell RCA 900N)
Vous aurez besoin de :
• Fil pour sonnette, selon l'installation
Contenido del kit:
• Campanilla blanca para montaje en
pared
• Dos botones pulsadores cableados
iluminados
• Tornillos de fijación para la
campanilla y pulsador
• Transformador (Pieza de Honeywell
No. RCA900N)
Necesitará:
• Cable para timbre, dependiendo de
su instalación.
69-2127EFS-01
11/29/2007 6:46:57 AM
