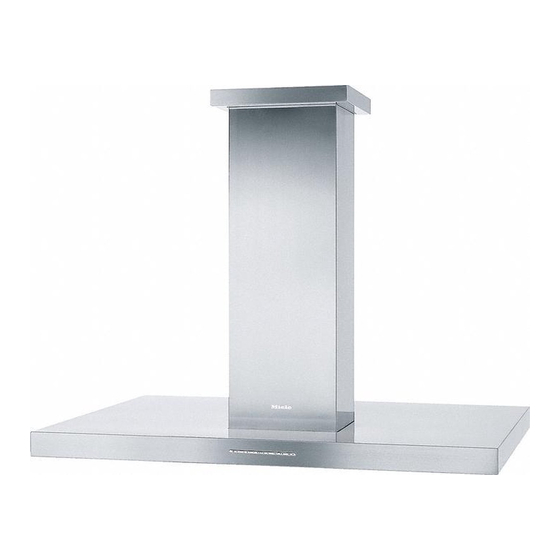

REFERENCE: DA 424-4 EXT INOX
CODIC: 2400014

Publicité

loading

Sommaire des Matières pour Miele DA 424-4 EXT INOX

  • Page 1 MARQUE: MIELE REFERENCE: DA 424-4 EXT INOX CODIC: 2400014...
  • Page 2 Notice d’utilisation et de montage Hotte DA 420 DA 420 EXT DA 424 DA 424 EXT Veuillez impérativement lire cette notice d’utilisation et de montage avant d’installer et de mettre en service votre appareil.Vous vous protégerez ainsi et éviterez de détériorer votre appareil. M.-Nr.
  • Page 3 Table des matières Votre contribution à la protection de l’environnement ....3 Prescriptions de sécurité et mises en garde......4 Description de l'appareil .
  • Page 4 Votre contribution à la protection de l’environnement Enlèvement de l’emballage Enlèvement de l’ancien appa- reil L’emballage protège l’appareil contre les avaries de transport. Les matériaux Les anciens appareils électriques et utilisés sont choisis en fonction de critè- électroniques contiennent souvent en- res écologiques de façon à...
  • Page 5 Prescriptions de sécurité et mises en garde Sécurité technique Cet appareil répond aux réglemen- Comparez les caractéristiques de tations de sécurité en vigueur. Toute raccordement (tension et fré- autre utilisation comporte des ris- quence) indiquées sur la plaque signa- ques pour les personnes et l'appa- létique avec celles du réseau avant de reil.
  • Page 6 N'utilisez jamais la hotte sans les Ces appareils ne doivent être combinés filtres à graisses. qu'avec un moteur externe Miele. Vous éviterez ainsi les dépôts de graisse et de poussière dans la hotte, qui nuisent à son bon fonctionnement.
  • Page 7 Ceux-ci sont disponibles dans les ma- tallée et dans les pièces voisines. gasins spécialisés ou au Service Après Si l'air n'est pas en quantité suffisante, Vente Miele. une dépression se forme. L'air de com- bustion nécessaire au foyer s'ame- Ne raccordez pas l'évacuation de nuise.
  • Page 8 La hotte est préparée en conséquence. Un kit d'adaptation permettant le fonc- tionnement avec un interrupteur de fe- nêtre est disponible auprès des pièces détachées Miele. Si l'arrivée d'air s'effectue par une fe- nêtre, vérifiez qu'elle n'est pas gênée par des rideaux baissés.
  • Page 9 Description de l'appareil...
  • Page 10 Description de l'appareil a Cadre de protection k Touche filtres à graisses b Conduit Le voyant intégré dans la touche filtres à graisses s'allume lorsque les filtres à c Déflecteur graisses doivent être nettoyés. d Filtres à graisses Cette touche permet e Eléments de commande –...
  • Page 11 Fonctionnement Cette hotte fonctionne . . . en évacuation : . . . avec un moteur externe : (Appareils de la série ...EXT) L'air aspiré passe par les filtres à grais- Les hottes de la série ...EXT sont pré- ses et est évacué vers l'extérieur. vues pour être raccordées à...
  • Page 12 Utilisation Enclenchement du moteur Fonction Arrêt différé d'aspiration La fonction Arrêt différé sert à aspirer les vapeurs rémanentes après la cuis- son. Le moteur fonctionne 5 ou 15 mn sup- plémentaires au choix puis s'arrête. ^ Enfoncez la touche Marche/Arrêt. Le moteur s'enclenche en position "II".
  • Page 13 Utilisation Enclenchement de l'éclairage Sécurité "oubli" Vous avez la possibilité d'allumer ou Le moteur d'aspiration s'arrête automa- d'éteindre l'éclairage sans enclencher tiquement si aucune intervention sur la le moteur d'aspiration. hotte n'a eu lieu pendant 10 heures. L'éclairage reste allumé. ^ Appuyez sur la touche Marche/Arrêt pour réenclencher le moteur.
  • Page 14 Utilisation Compteur d'heures de Interrogation du compteur fonctionnement Vous pouvez consulter à tout moment le temps déjà écoulé en pourcentage de Le compteur mémorise le temps de la durée totale. fonctionnement de la hotte. ^ Enclenchez le moteur avec la touche Le voyant de la touche Filtres à...
  • Page 15 Utilisation Modification du délai de nettoyage du filtre Vous pouvez adapter la durée maxi- male du compteur à vos habitudes culi- ^ Arrêtez le moteur avec la touche naires. Vous avez le choix entre 20, 30, 40 ou Marche/Arrêt. 50 heures de fonctionnement. –...
  • Page 16 Suivez par conséquent les conseils tretien pour inox, disponibles au service de nettoyage suivants. après-vente Miele. Appliquez un peu de produit sur la surface à traiter avec ^ Nettoyez toutes les surfaces et les un chiffon doux.
  • Page 17 Nettoyage et entretien Filtres à graisses Les filtres à graisses réutilisables en métal retiennent les éléments solides des vapeurs de cuisine (graisses, poussière...) et empêchent l'encrasse- ment de la hotte. Nettoyez les filtres à graisses au plus tard lorsque le voyant de la touche "Fil- tres à...
  • Page 18 Nettoyage et entretien Vérifiez en reposant les filtres que le verrouillage est orienté vers la table de cuisson. Si les filtres à graisses sont montés de travers : déverrouillez les filtres à graisses par les encoches avec un petit tournevis. ^ Appuyez sur la touche filtre à...
  • Page 19 Nettoyage et entretien Remplacement du spot halogène Débranchez la hotte du réseau en : – débranchant le fusible de l’installation. Les spots halogènes chauffent beau- coup lors du fonctionnement. Même quelque temps après avoir arrêté la hotte, vous risquez de vous brûler. ^ Pour remplacer un spot halogène, re- Lorsque vous posez les nouveaux tirez le cache a.
  • Page 20 En cas de pannes auxquelles vous ne pouvez remédier vous-même, contac- tez : – votre revendeur Miele – au service après-vente Miele. Veuillez indiquer le modèle et la réfé- rence de votre appareil. Ces deux indi- cations figurent sur la plaque signalé- tique, visible après démontage du filtre...
  • Page 21 – 550 mm au-dessus d'une table de cuisson électrique, – 650 mm au-dessus d'une table de cuisson gaz ou d'un gril électrique Miele (Fixation au plafond, vue du haut) Nous vous recommandons de conser- DA 424 ver une distance de 650 mm au-dessus des fours électriques pour faciliter le...
  • Page 22 Montage Accessoires Montage 4 vis 8 x 60 mm avec 4 cales et 4 chevilles S 10 pour fixer la plaque de fixation au plafond. Les vis et les chevilles conviennent au montage dans un plafond en béton. Pour les autres types de plafonds, veuillez utiliser des systèmes de fixation appropriés.
  • Page 23 Montage ^ Si la hotte est raccordée à un moteur externe, pratiquez également une ou- verture pour le passage du câble de raccordement au moteur externe. Veillez à ce que le diamètre soit suffi- samment grand pour passer le connecteur de raccordement à six pôles.
  • Page 24 Montage ^ Fixez le conduit d'évacuation à la ^ Préparez la plaque de plafond pour plaque de fixation au plafond avec le le montage en enfonçant les ressorts collier. par le bas dans les fentes prévues. ^ Vissez les 4 vis M6 x 20 dans les ori- fices.
  • Page 25 Montage ^ Vissez la plaque au plafond avec les vis 8 x 60 mm et les rondelles. ^ Prémontez la hotte. A cet effet, appli- quez la tôle à bord rabattu du conduit contre la plaque de plafond de façon que les ressorts de blocage s'enclenchent solidement dans les fentes.
  • Page 26 Montage ^ Raccourcissez le cordon d'alimenta- tion autant que possible et bran- chez-le sur les bornes de raccorde- ment dans le conduit de la hotte. Avant d'effectuer le branchement, li- sez les remarques des chapitres "Prescriptions de sécurité et mises en garde"...
  • Page 27 – Nous vous recommandons d’installer foyer ! un tuyau mural télescopique Miele si Faites-vous confirmer que le fonc- l’air est évacué à l’air libre. tionnement de la hotte est sans dan- ger par une société...
  • Page 28 Conduit d'évacuation d'air Important ! L'arrêt eau condensée est intégré dans les hottes prêtes à être raccordées à un Important ! Si le conduit d’évacuation moteur externe (série ...EXT). traverse une pièce fraîche telle qu'un grenier, il peut se produire une forte Silencieux chute de température dans la zone tra- versée.
  • Page 29 Branchement électrique Raccordement fixe La hotte ne doit être reliée qu’à un ré- seau électrique installé conformément aux règlements de la compagnie distri- butrice d’électricité locale. Le raccordement ne peut être effectué que sur une installation électrique ré- glementaire. Pour plus de sécurité, il est recomman- dé...
  • Page 30 Caractéristiques techniques Puissance de raccordement ..280 W Moteur ....200 W Eclairage : ....4 x 20 W Tension du réseau .
