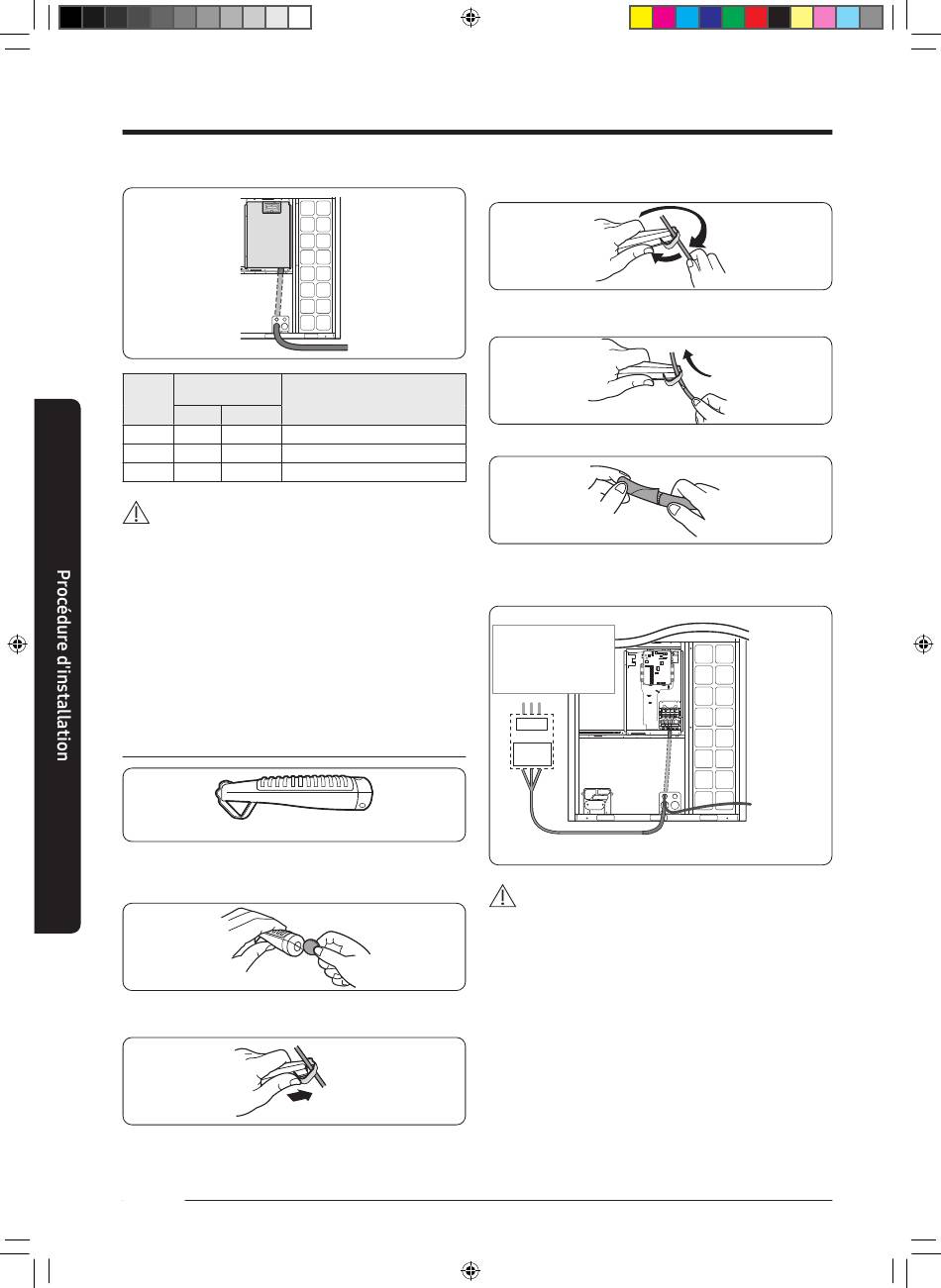

Câblage électrique
2 Fermeture du couvercle
Couple de serrage de la
borne
Vis
N·m
lbf·pi
M3,5
0,78~1, 1 8
0,6~0, 9
M4
1,2~1,8
0, 9 ~1,3
M8
5,5~7,3
4, 1 ~5,4
MISE EN GARDE
•
Lorsque vous retirez la gaine extérieure du câble d'alimentation, veillez à ne
pas endommager la gaine intérieure du câble.
•
Vérifiez que plus de 20 mm (0,79 po) de gaine extérieure du câble
d'alimentation électrique et du câble de communication de l'unité intérieure
rentrent à l'intérieur du tableau électrique.
•
Installez le câble de communication séparément de câble d'alimentation et
des autres câbles de communication.
•
Il existe un risque de choc électrique lors de la mise sous tension. Fermez le
couvercle du boîtier de commande avant de commencer le travail.
•
Pour inspecter le compresseur ou le PBA, veillez à d'abord éteindre le système.
L'électricité peut circuler même dans un compresseur qui n'a pas été utilisé
récemment. Faites preuve de prudence pour vous éviter tout choc électrique.
Exemples de façon d'utiliser le dénudeur de câbles
1
Réglez la position de la lame à l'aide d'une pièce de monnaie. (Le contrôleur
se situe sur la partie inférieure de l'outil.) Le réglage s'effectue en fonction de
l'épaisseur de la gaine extérieure entourant le câble d'alimentation.
2 Fixez le câble d'alimentation sur l'outil à l'aide du crochet situé sur l'extrémité
supérieure de ce dernier.
40
Français
DB68-11581A-02_IM_DVM S2 Outdoor_AA_FR.indd 40
DB68-11581A-02_IM_DVM S2 Outdoor_AA_FR.indd 40
Remarques
Câble de communication
Câble d'alimentation monophasé 208~230 V
Câble d'alimentation triphasé 208~230V / 460V
<Dénudeur de câbles>
3 Incisez le morceau de gaine en faisant tourner l'outil deux ou trois fois dans le
sens de la flèche.
4 Faites glisser l'outil dans le sens de la flèche pour couper la gaine extérieure du
câble d'alimentation.
5 Inclinez légèrement le câble et tirez dessus pour retirer le morceau de gaine.
Branchement du câble d'alimentation
3 fils triphasés 208-230V
[AM****XV*F*]
3 fils triphasés 460V
[AM****XV*J*]
ELCB
ou
MCCB+ELB
MISE EN GARDE
•
Ne laissez pas le câble d'alimentation entrer en contact avec les tuyaux à
l'intérieur de l'unité extérieure. Si le câble d'alimentation touche les conduits,
les vibrations du compresseur sont transférées dans les conduits et peuvent
endommager les câbles d'alimentation ou les conduits, pouvant ainsi
provoquer un incendie ou une explosion.
•
Assurez-vous que l'endroit où la gaine du câble d'alimentation est retirée
se trouve à l'intérieur du boîtier d'alimentation. Si ce n'est pas possible, vous
devez connecter le tube de protection du câble d'alimentation au boîtier
d'alimentation.
•
Après avoir disposé le câble d'alimentation dans le boîtier d'alimentation,
serrez le couvercle.
Câble de
communication de
l'unité secondaire
