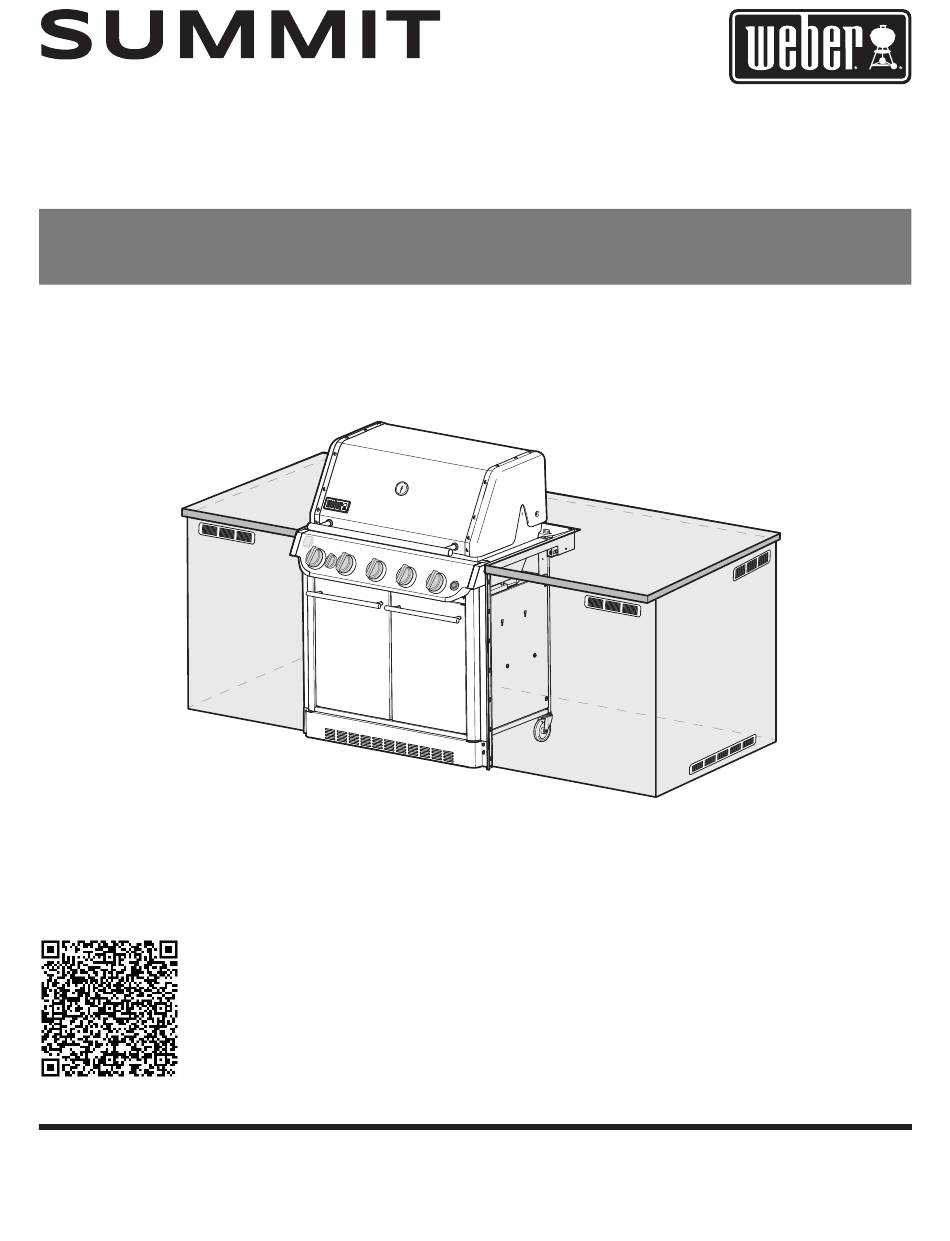

BARBECUE AU GAZ ENCASTRÉ E/S
Guide d'installation
ENREGISTREZ VOTRE BARBECUE AUJOURD'HUI
Enregistrez votre barbecue et recevez du contenu qui fera de vous le
maître incontesté de la cuisson à l'extérieur.
Balayez le code QR ou enregistrez-vous en ligne sur weber.registria.com
Lisez attentivement ce manuel et conservez-le à titre de référence. N'hésitez
pas à communiquer avec nous si vous désirez des précisions.
GPL
8653335
031424
frCA
Publicité
Manuels Connexes pour Weber SUMMIT
Sommaire des Matières pour Weber SUMMIT
- Page 1 ENREGISTREZ VOTRE BARBECUE AUJOURD’HUI Enregistrez votre barbecue et recevez du contenu qui fera de vous le maître incontesté de la cuisson à l’extérieur. Balayez le code QR ou enregistrez-vous en ligne sur weber.registria.com 8653335 031424 Lisez attentivement ce manuel et conservez-le à titre de référence. N'hésitez frCA pas à...
- Page 2 Web. les présentes instructions au propriétaire. matériaux combustibles à proximité de la zone de cuisson. Connectez-vous sur www.weber.com. m DANGER : Lorsqu’il est en fonction, ce barbecue doit m AVERTISSEMENT : Ne laissez pas le cordon pendre REMARQUE AU PROPRIÉTAIRE : Conservez...
- Page 3 Possibilités de configuration CONFIGURATIONS POSSIBLES DE LA STRUCTURE EN ÎLOT Emplacements recommandés de l’alimentation en gaz Il existe plusieurs configurations possibles pour le barbecue et l’accès à l’alimentation en gaz de votre îlot. Les trois configurations courantes (A, B, C) sont illustrées dans le tableau « Configurations possibles de la structure en îlot ».
- Page 4 Construction générale Le barbecue à encastrer SUMMIT doit être sur site avant le début de la construction. Pour faciliter l’installation, le barbecue sera poussé sur ses roulettes dans la structure. L’installation de ce barbecue nécessite un tapis de sol (1) et un de plan de travail de niveau. Le tapis de sol doit être construit dans des matériaux solides et doit être...
- Page 5 Positionnement du barbecue DÉGAGEMENT PAR RAPPORT AUX MATÉRIAUX COMBUSTIBLES Pour déterminer le bon endroit pour votre îlot, tenez compte de facteurs tels que l’exposition au vent et les voies de passage et veillez à maintenir la conduite d’alimentation en gaz aussi courte que possible. Ne placez jamais le barbecue dans un garage, un passage couvert ou une remise, sous un porte-à-faux non protégé...
- Page 6 GPL au barbecue au gaz encastré SUMMIT. Le flexible et le détendeur sont répertoriés comme pièces requises du barbecue au gaz encastré SUMMIT homologué CSA.
- Page 7 Pèse-réservoir – 1 AVERTISSEMENT : N’utilisez pas le nécessaire de Bride évasée ⅜ po - 2 compartiment du réservoir WEBER sous un toit ou un porte-à-faux inflammable non protégé. AVERTISSEMENT : Le nécessaire du compartiment du réservoir WEBER n’a pas été conçu pour être installé...
- Page 8 Montage du support de réservoir de GPL Montez le support de réservoir sur le côté gauche du compartiment à l’aide de fixations non corrosives. Des trous de fixation sont prévus sur les côtés et au bas du support. Assurez-vous de bien fixer le support sur le compartiment avant d'y suspendre une bouteille.
- Page 9 Montage du bloc de raccordement Montez solidement le support du bloc de raccordement en haut du compartiment du réservoir encastré en utilisant des fixations non corrosives. FIXATIONS NON FOURNIES. Emplacement de la conduite de gaz encastrée EMPLACEMENT DE LA CONDUITE DE GAZ ENCASTRÉE Une conduite principale de gaz ondulée de 58 po (147 cm) est raccordée au collecteur du barbecue.
- Page 10 DIMENSIONS DÉTAILLÉES DE L’ÎLOT – À PROXIMITÉ D’UN MUR EN MATÉRIAU COMBUSTIBLE 24 po (610 mm) minimum* Minimum du bord de la découpe à la construction en matériau combustible. 0 po (0 mm) minimum** 12 po (305 mm) 4 po (102 mm) 26 ¼ po (667 mm) 36 po (914 mm) maximum 41 ¼po (1 048 mm) logement du barbecue 24 po (610 mm) minimum pour une bouteille de GPL de 20 lb ⁄...
- Page 11 DIMENSIONS DÉTAILLÉES DE L'ÎLOT – À PROXIMITÉ D’UN MUR EN MATÉRIAU NON COMBUSTIBLE 24 po (610 mm) minimum* Minimum du bord de la découpe à la construction en matériau combustible. 0 po (0 mm) minimum 12 po (305 mm) 4 po (102 mm) 26 ¼ po (667 mm) 36 po (914 mm) maximum 41 ¼po (1 048 mm) logement du barbecue 24 po (610 mm) minimum pour une bouteille de GPL de 20 lb ¾ po (19 mm) minimum...
- Page 14 m Assemblez le barbecue sur une surface plate, de niveau et OUTILS INCLUS: OUTILS NÉCESSAIRES: souple. m Avant de procéder à l’assemblage, retirez le film protecteur qui recouvre les pièces en acier inoxydable. - 7/16" m N’utilisez pas d’outil électrique pour assembler le barbecue. m Il faut deux personnes pour assembler le barbecue.
- Page 15 Matériel...
- Page 16 Micro USB...
- Page 18 Micro USB Pour obtenir des informations sur l'utilisation d'un chargeur externe, référez-vous à « Branchement d’un chargeur externe » dans le Manuel du propriétaire.
- Page 20 m Enregistrer le matériel.
- Page 22 SCHÉMA DES RACCORDEMENTS Raccordement de l’alimentation en gaz La conduite principale de gaz ondulée de 58 po (147 cm) est raccordée au collecteur du barbecue. A) Acheminez la conduite de gaz ondulée principale à travers la cavité de l'îlot jusqu’au bloc de raccordement à...
- Page 23 Reportez-vous aux instructions des accessoires de la Collection cuisine extérieure Weber Crafted. Reportez-vous au manuel du propriétaire pour connaître les caractéristiques et l’utilisation.
- Page 24 Reportez-vous au manuel du propriétaire pour connaître les caractéristiques et l’utilisation. Reportez-vous au manuel du propriétaire pour connaître les caractéristiques et l’utilisation. Reportez-vous au manuel du propriétaire pour connaître les caractéristiques et l’utilisation.
- Page 28 WEBER-STEPHEN PRODUCTS LLC www.weber.com © 2024. Conçu et fabriqué par Weber-Stephen Products LLC, 1415 S. Roselle Road, Palatine, Illinois 60067 É.-U.
