Étape 3 : Fixer l'unité
extérieure
L'unité extérieure peut
être ancrée au sol ou à un
support mural.
DIMENSIONS DE MONTAGE
DE L'UNITÉ
Vous trouverez ci-dessous
une liste des différentes
dimensions d'unités
extérieures et de la
distance entre leurs pieds
de montage. Préparez
la base d'installation de
l'unité conformément aux
dimensions ci-dessous.
Dimension de l'unité extérieure
(mm)
L x H x L
681x434x285 (26,8"x17"x11,2")
700x550x270 (27.5"x21.6"x10.62")
720x495x270 (28.3"x19.5"x10.6")
780x540x250 (30.7"x21.25"x9.85")
845x700x320 (33.25"x27.5"x12.6")
810x558x310 (31.9"x22"x12.2")
700x550x275 (27.5"x21.6"x10.82")
770x555x300 (30.3"x21.85"x11.81")
800x554x333 (31.5"x21.8"x13.1")
845x702x363 (33.25"x27.63"x14.29")
900x860x315 (35.4"x33.85"x12.4")
945x810x395 (37.2"x31.9"x15.55")
946x810x420 (37.21"x31.9"x16.53")
946x810x410 (37.21"x31.9"x16.14")
Si vous installez l'unité sur le sol ou
sur une plate-forme de montage en
béton, procédez comme suit :
1. Marquez les positions pour quatre
boulons d'expansion en fonction des
dimensions indiquées dans le chapitre
Dimensions de montage de l'unité.
2. Pré-percez des trous pour les boulons
d'expansion.
3. Éliminez la poussière de béton des trous.
4. Placez un écrou à la fin de chaque boulon
d'expansion.
5. Enfoncez les boulons d'expansion dans
les trous pré-percés.
Page 22
Entrée d'air
Entrée
d'air
Sortie d'air

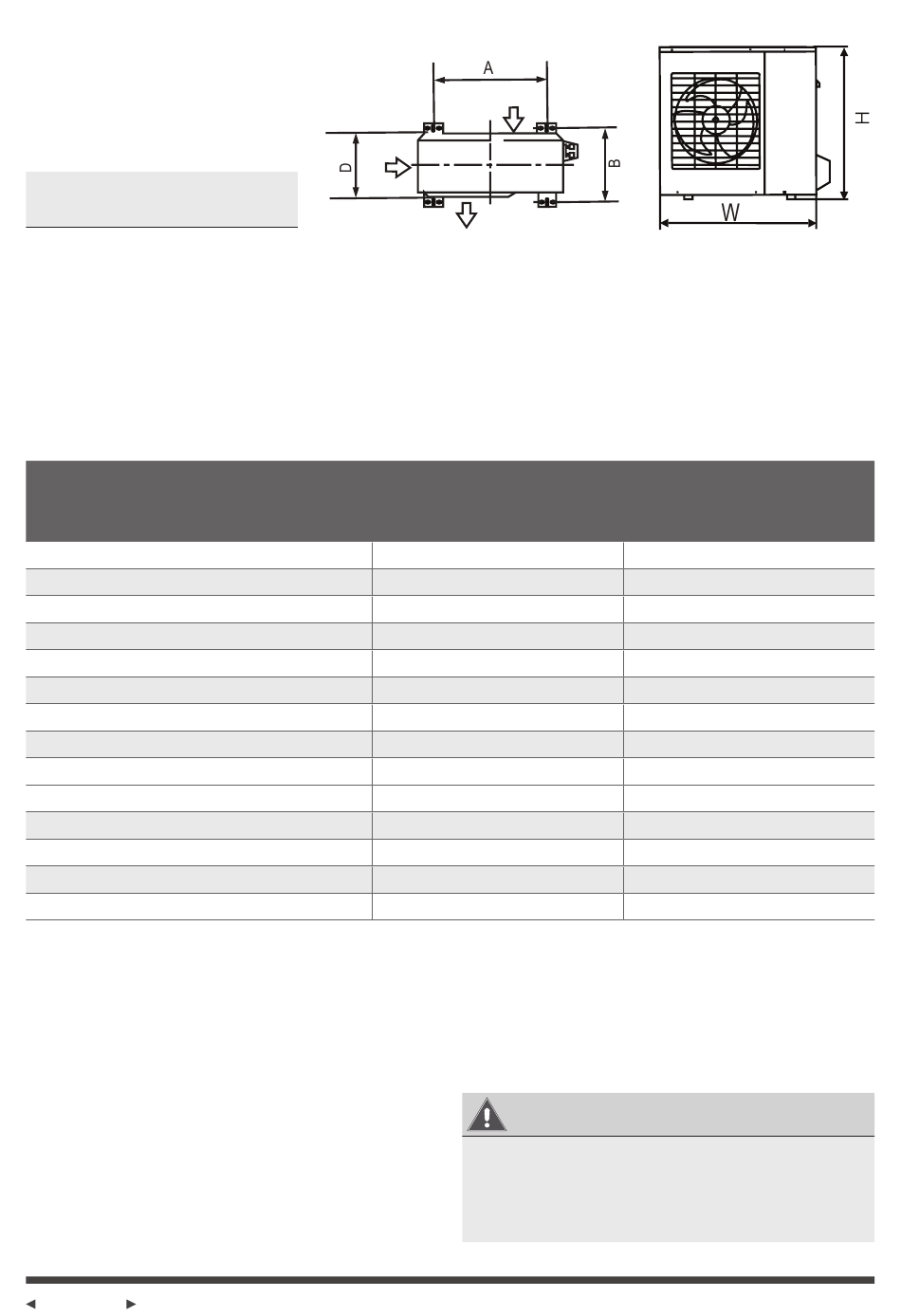

Dimensions de montage
Distance A (mm)
460 (18,10")
450 (17,7")
452 (17,7")
549 (21,6")
560 (22")
549 (21,6")
450 (17,7")
487 (19,2")
514 (20,24")
540 (21,26")
590 (23,2")
640 (25,2")
673 (26,5")
673 (26,5")
6. Retirez les écrous des boulons
d'expansion et placez l'unité extérieure
sur les boulons.
7. Mettez la rondelle sur chaque boulon
d'expansion, puis remplacez les écrous.
8. À l'aide d'une clé, serrez chaque écrou
jusqu'à ce qu'il soit bien serré.
AVERTISSEMENT
LORS DU PERÇAGE DANS LE BÉTON,
IL EST RECOMMANDÉ DE PORTER
TOUJOURS DES LUNETTES DE
PROTECTION.
Figure 4.5
Distance B (mm)
292 (11,49")
260 (10,24")
255 (10,0")
276 (10,85")
335 (13,2")
325 (12,8")
260 (10,24")
298 (11,73")
340 (13,39")
350 (13,8")
333 (13,1")
405 (15,95")
403 (15,87")
403 (15,87")
