WCC 106 A
Instructions d'installation
MotorController (armoire de commande)
(Version 2311)
Conservez ce manuel d'installation pour l'utilisateur final
La version la plus récente de ce document est toujours disponible sur notre site web
CH
+41 62 289 22 22
Other markets
+45 45 670 300
WCC 106 A install 2311 – FR ©WindowMaster 2023 ®WindowMaster est une marque déposée utilisée sous licence par WindowMaster International A/S
WindowMaster International A/S, Skelstedet 13, DK-2950 Vedbæk
info.ch@windowmaster.com
info.dk@windowmaster.com
www.windowmaster.com
Publicité
Manuels Connexes pour Window Master WCC 106 A
Sommaire des Matières pour Window Master WCC 106 A
- Page 1 +41 62 289 22 22 info.ch@windowmaster.com www.windowmaster.com Other markets +45 45 670 300 info.dk@windowmaster.com WCC 106 A install 2311 – FR ©WindowMaster 2023 ®WindowMaster est une marque déposée utilisée sous licence par WindowMaster International A/S WindowMaster International A/S, Skelstedet 13, DK-2950 Vedbæk...
- Page 2 Longueur max. du câble – moteurs avec MotorLink ® 7.1.3 ..................8 8 Schéma des connexions pour WCC 106 A ........................ 9 9 Description des raccordements ..........................10 10 Configuration des interrupteurs DIP ........................15 11 Utilisation via la télécommande – WCA 100 ......................16 Avant l’utilisation...............................17...
- Page 3 Introduction au WCC 106 A Le WCC 106 A est un MotorController (armoire de commande), qui contrôle (ouvre / ferme) 1 ou plusieurs moteurs de fenêtre standard ±24 V ou MotorLink® sur la base d’un signal en provenance de la télécommande de type WCA 100, de l’appli « Fresh Air Control », d’interrupteurs raccordés ou de composants connectés, par ex.
- Page 4 Nombre maximal de moteurs par MotorController (armoire de commande) Le nombre maximal de moteurs pouvant être raccordés au WCC 106 A est indiqué dans le tableau. La consommation totale de tous les moteurs raccordés, y compris la charge sur X7 (AUX max. 0,5 A), ne doit pas dépasser 6 A.
- Page 5 Courant de fuite Max. 0,75 mA @ 240 V AC Courant d’enclenchement côté 60 A < 5 ms av. 230 V Max. 3 x WCC 106 A par groupe d’alimentation électrique 10 A. primaire Disjoncteur à caractéristique « C ».

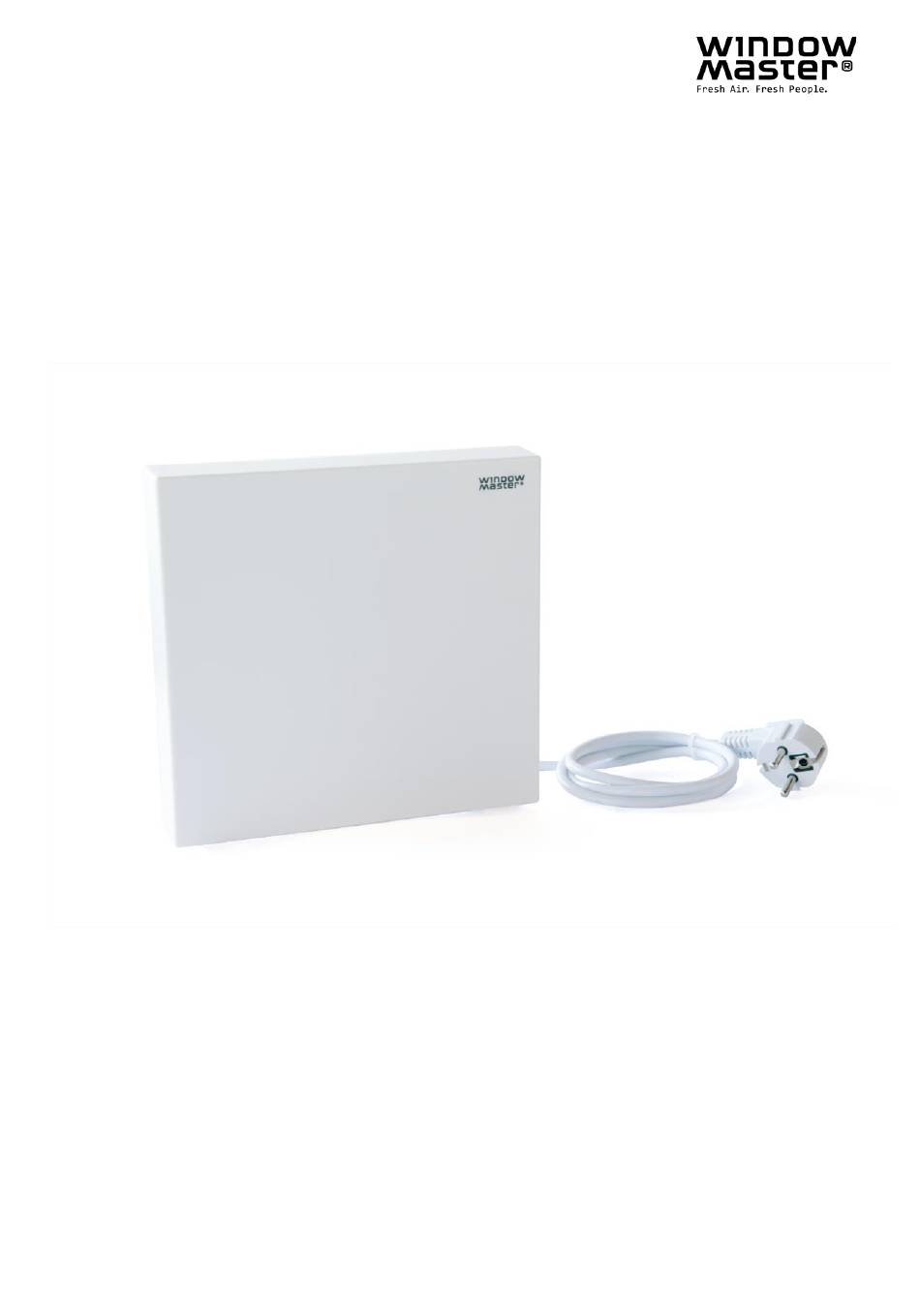

- Page 6 Le MotorController (armoire de commande) est fourni avec un câble de 1,2 m et une fiche à contact de protection. Raccordement des câbles dans le MotorController Les câbles doivent être raccordés conformément au chapitre « Schéma des connexions pour WCC 106 A », aux chapitres succincts et aux autres paragraphes pertinents du présent manuel.
- Page 7 Raccordement de la terre de protection et de la tension 230 V AC Le WCC 106 A est équipé en usine d’un câble d’alimentation électrique avec une fiche à contact de protection 230 V avec fil de terre. Installation de l’interrupteur Tout interrupteur doit être installé...
- Page 8 7.1.2 Longueur max. du câble – Moteurs standard ±24 V Le câble du moteur doit comporter au moins 2 fils. Moteurs standard ±24 V Le fil PE / le fil de terre vert-jaune ne doit pas être utilisé Section à 3 fils à...
- Page 9 Par exemple, dans le cas de 4 moteurs avec 5 m de câble chacun, la longueur de câble restante s’élève à 30 m. Schéma des connexions pour WCC 106 A Le schéma des connexions ci-dessus montre un MotorController (armoire de commande) WCC 106 A...
- Page 10 / de pluie. Le WCC 106 A abrite deux sorties de télécommande auxquelles seuls les moteurs standard ±24 V ou MotorLink® peuvent être raccordés. Les deux sorties de télécommande doivent fonctionner avec le même type de moteurs, c.-à-d.
- Page 11 du type WMB 8xx. La consommation électrique des moteurs à espagnolette n’est pas comprise dans les 6 A calculés, car les moteurs et moteurs à espagnolette ne fonctionnent pas simultanément. Tous les moteurs sur la même sortie de télécommande fonctionnent simultanément. Tous les moteurs sur une sortie de télécommande doivent être du même type.
- Page 12 Entrée pour le raccordement d’un interrupteur X2 / X4 Sortie de télécommande 1 : Sortie de télécommande 2 : Caractéristiques : Caractéristiques : 2.1 Ouvrir 4.1 Ouvrir 2.2 Fermer 4.2 Fermer 2.3 GND / 0 V 4.3 GND / 0 V Circuit d’entrée (simplifié) Avec les valeurs réglées en usine, l’entrée est : «...
- Page 13 X6 / X8 Statut de la sortie de télécommande (ouverte), possibilité de Circuit de sortie (simplifié) raccordement à la GTB Sortie du relais statique. La sortie est désactivée (résistance infinie) lorsque les fenêtres sont présumées fermées. Sortie de Sortie de télécommande 1 : télécommande 2 : Caractéristiques :...
- Page 14 « Inactive » si la résistance est supérieure à 8 kΩ. L’entrée a un courant de rappel d’env. 1 mA (min. 0,9 mA, max. 1,1 mA) Raccordement du capteur de vent / de pluie et du capteur de pluie WLA 330 et WLA 331 : les réglages des capteurs se configurent sur le capteur. Les interrupteurs DIP 1-3 sur WLA 330 doivent être configurés en fonction des tolérances de vitesse du vent.
- Page 15 Configuration des interrupteurs DIP Pour une configuration en toute simplicité, le MotorController (armoire de commande) possède 8 interrupteurs DIP. Les interrupteurs DIP sont réglés en usine en position OFF (ARRÊT). Position de l’interrupteur DIP Interrup- Description du Description teur DIP MotorController (armoire de commande)
- Page 16 Position de l’interrupteur DIP Interrup- Description du Description teur DIP MotorController (armoire de commande) ML 2, motors run ML 2, les ON : les moteurs sur la sortie de télécommande 2 sont contrôlés independently moteurs individuellement via les entrées X2, X3, X4 et X5. Jusqu’à...
- Page 17 Tous les moteurs Fonction raccordés à raccordés à raccordés à WCC 106 A ouverture WCC 106 A arrêt WCC 106 A fermeture ML = Sortie de télécommande Un bref clignotement de la LED verte sur la télécommande indique que la commande envoyée par la télécommande au MotorController (armoire de commande) a bien été...
- Page 18 En cas d’erreur ou de panne du MotorController (armoire de commande), une ou plusieurs diodes s’allument et / ou clignotent. Sur le WCC 106 A, il y a 4 diodes, 3 vertes et 1 jaune, qui peuvent indiquer des erreurs et le statut sur le MotorController (armoire de commande).
- Page 19 Diode verte – LED 3 La diode verte LED 3 (la plus éloignée de X8) indique le statut ou la présence d’une erreur sur la sortie de télécommande n° 2. Noir = diode éteinte Diode verte – LED 4 La diode verte LED 4 (la plus proche de X8) indique le statut ou la présence d’une erreur sur la sortie de télécommande n° 1. Noir = diode éteinte Mise en service et marche d’essai En présence de messages d’erreur, voir chapitre «...
- Page 20 Si la mise en service ne se déroule pas correctement, c.-à-d. s’il y a une erreur dans l’un des points de test, se reporter au chapitre « Description du raccordement » Si nécessaire, tester encore une fois la pose des câbles conformément au chapitre « Schéma des connexions pour WCC 106 A ». Maintenance Les travaux d’inspection et de maintenance sont strictement réservés au fabricant ou à...
