Page 2
Formule de calcul de la longueur max. du câble du moteur ................7 Longueur max. du câble – Moteurs standard ±24 V ..................7 7.1.2 8 Schéma des connexions pour WCC 103 A ........................ 8 9 Description des raccordements ..........................9 10 Utilisation via la télécommande – WCA 100 ......................12 Avant l’utilisation...............................12...
Page 3
Consignes de sécurité Sécurité Les travaux d’installation sont strictement réservés au personnel compétent dûment formé et qualifié. Afin de garantir un fonctionnement fiable et la prévention des dommages et des dangers, effectuer soigneusement l’installation et la configuration conformément aux présentes instructions. Les fenêtres à...
Page 4

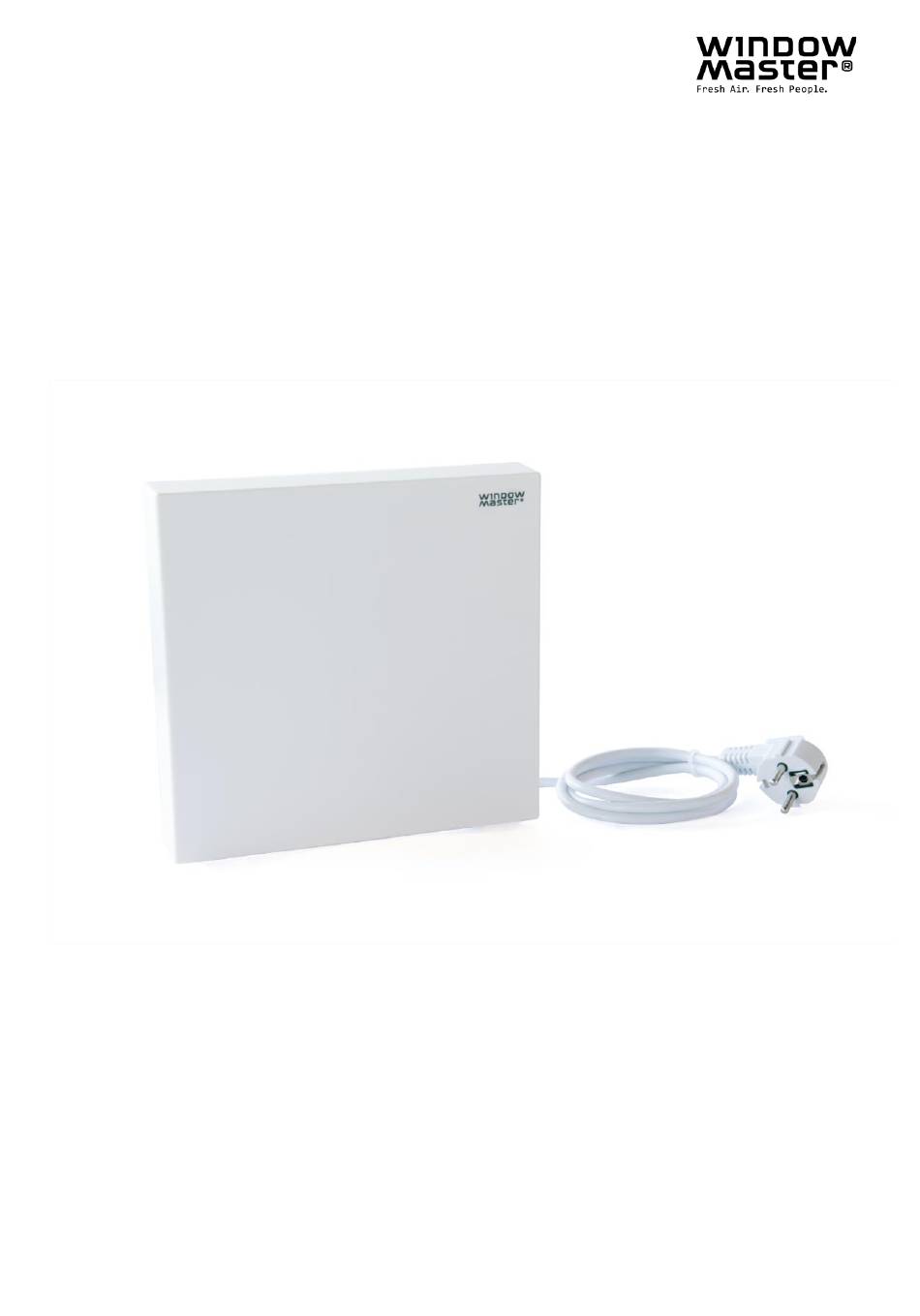

Introduction au WCC 103 A Le WCC 103 A est un MotorController (armoire de commande), qui contrôle (ouvre / ferme) 1 ou plusieurs moteurs de fenêtre standard ±24 V sur la base d’un signal en provenance de la télécommande de type WCA 100, de l’appli « Fresh Air Control », d’interrupteurs raccordés ou de composants connectés, par ex.
Page 5
Courant de fuite Max. 0,75 mA @ 240 V AC Courant d’enclenchement côté 65 A < 5 ms av. 230 V Max. 6 x WCC 103 A par groupe d’alimentation électrique 10 A. primaire Disjoncteur à caractéristique « C ». ±24 V Min.
Page 6
L’installation doit toujours être conforme aux réglementations, normes et directives en vigueur. Raccordement de la terre de protection et de la tension 230 V AC Le WCC 103 A est équipé en usine d’un câble d’alimentation électrique avec une fiche à contact de protection 230 V avec fil de terre.
Page 7
Instructions de montage Les travaux de montage, d’installation, de réparation et de maintenance des systèmes de ventilation sont strictement réservés au personnel dûment formé et qualifié à cet effet. Règles à respecter pendant la configuration et l’installation Respecter les consignes de sécurité suivantes pendant la planification de l’utilisation d’un système de ventilation, sa configuration et son installation : •...
Page 8
Schéma des connexions pour WCC 103 A Le schéma des connexions ci-dessus montre un MotorController (armoire de commande) WCC 103 A...
Page 9
±24 V, interrupteur, thermostat et similaires, plus capteur de vent / de pluie. Le WCC 103 A abrite une sortie de télécommande à laquelle seuls les moteurs standard ±24 V peuvent être raccordés. Caractéristiques 1.1 24 V / 0 V 1.3 0 V / 24 V...
Page 10
Moteurs standard Raccordement de variantes aux moteurs standard sur la sortie de ±24 V télécommande 1 Exemple avec une consommation de courant de max. 3 A a) 3 pc. WMX 826-1 b) 2 jeux de 3 pc. WMX 504-3 c) 1 pc. WMU 883-1 d) 2 pc.
Page 11
Raccordement d’un capteur de vent / de pluie du type WLA 330 ou WLA 331. Le capteur de vent / de pluie doit être raccordé à la fois à X10 et à X7. Circuit d’entrée (simplifié) Caractéristiques : 10.1 Ouverture commune 10.2 Fermeture commune (pluie) 10.3 GND / 0 V X10 a la plus haute priorité...
Page 12
La télécommande possède 3 boutons, chacun avec 3 touches (fonctions) : OUVERTURE, ARRÊT et FERMETURE. Cependant, en cas de jumelage avec le WCC 103 A, seuls les boutons du haut et du bas fonctionnent, le bouton du milieu est sans fonction.
Page 13
En cas d’erreur ou de panne du MotorController (armoire de commande), une ou plusieurs diodes s’allument et / ou clignotent. Sur le WCC 103 A, il y a 3 diodes, 2 vertes et 1 jaune, qui peuvent indiquer des erreurs sur le MotorController (armoire de commande).
Page 14
Si la mise en service ne se déroule pas correctement, c.-à-d. s’il y a une erreur dans l’un des points de test, se reporter au chapitre « Description du raccordement » Si nécessaire, tester encore une fois la pose des câbles conformément au chapitre « Schéma des connexions pour WCC 103 A ». Maintenance Les travaux d’inspection et de maintenance sont strictement réservés au fabricant ou à...
