Installation et démontage du tuyau d'évacuation de chaleur

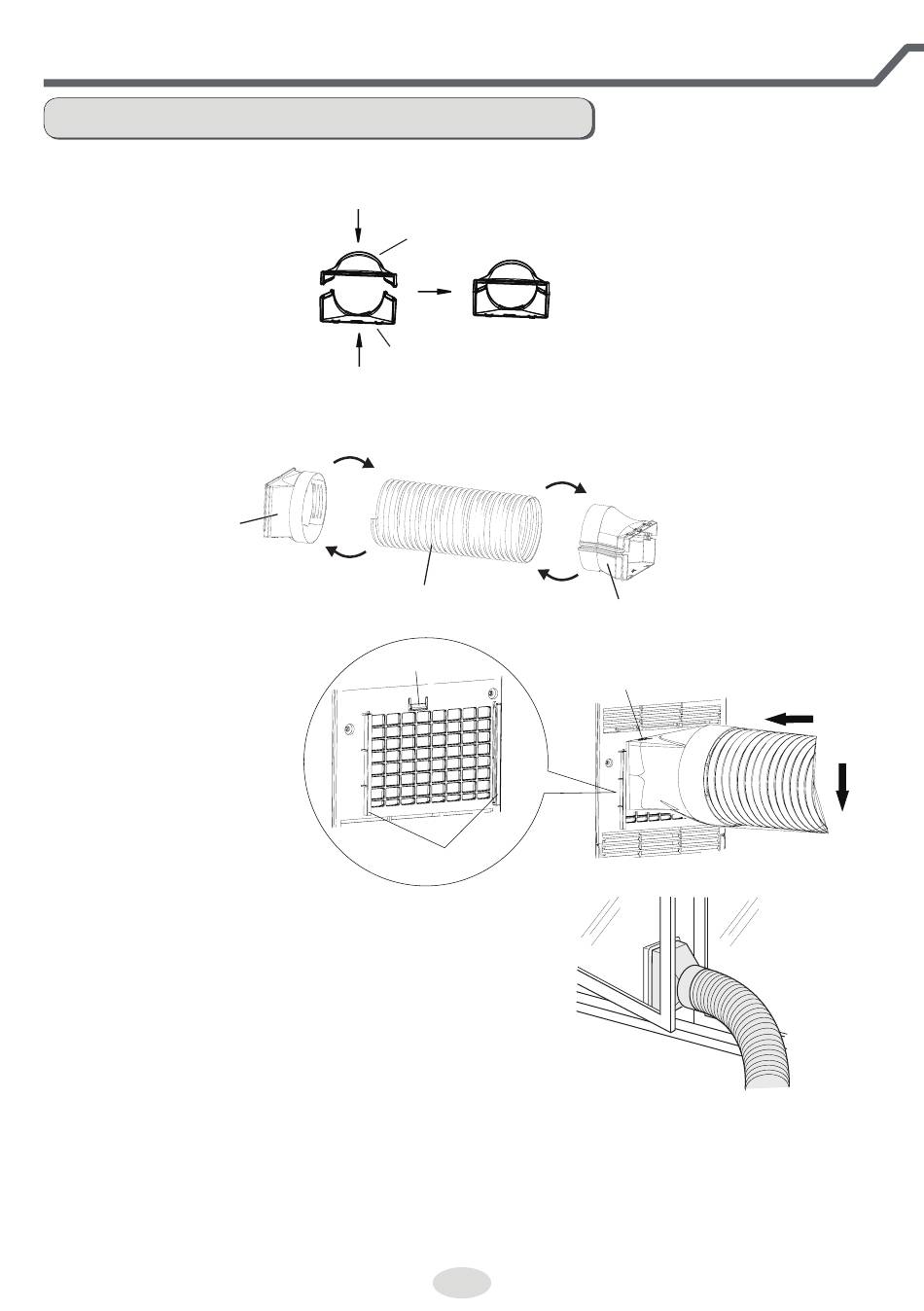

Installer le tuyau d'évacuation de chaleur
1. Installer l'adaptateur fenêtre (mettre la partie supérieur de l'adaptateur fenêtre au
dessus de la partie inférieur, les fixer ensemble, presser énergiquement le fermoir
dans la rainure.
2. Faire tourner le joint et l'adaptateur fenêtre dans le sens des aiguilles d'une montre
aux deux extrémités du tuyau d'évacuation de chaleur.
Joint
3. Insérer le joint du
tuyau d'évacuation de
chaleur (le côté avec
« TOP » est vers le
haut) dans la rainure
jusqu'à entendre un
son.
4. Diriger le tuyau d'évacuation vers l'extérieur.
5. Faire glisser et ouvrir le couvercle de ventilation sur le pan-
neau de fenêtre et attacher l'adaptateur fenêtre (Optionnel).
Partie supérieur de l'adaptateur fenêtre
Partie inférieure de l'adaptateur fenêtre
dans le sens des
aiguilles d'une montre
Tuyau d'évacuation de chaleur
Fermoir
Rainure
29
dans le sens des
aiguilles d'une montre
Adaptateur fenêtre
le côté avec « TOP » est vers le haut
