Manuels Connexes pour emerio PAC-125152.3
Sommaire des Matières pour emerio PAC-125152.3

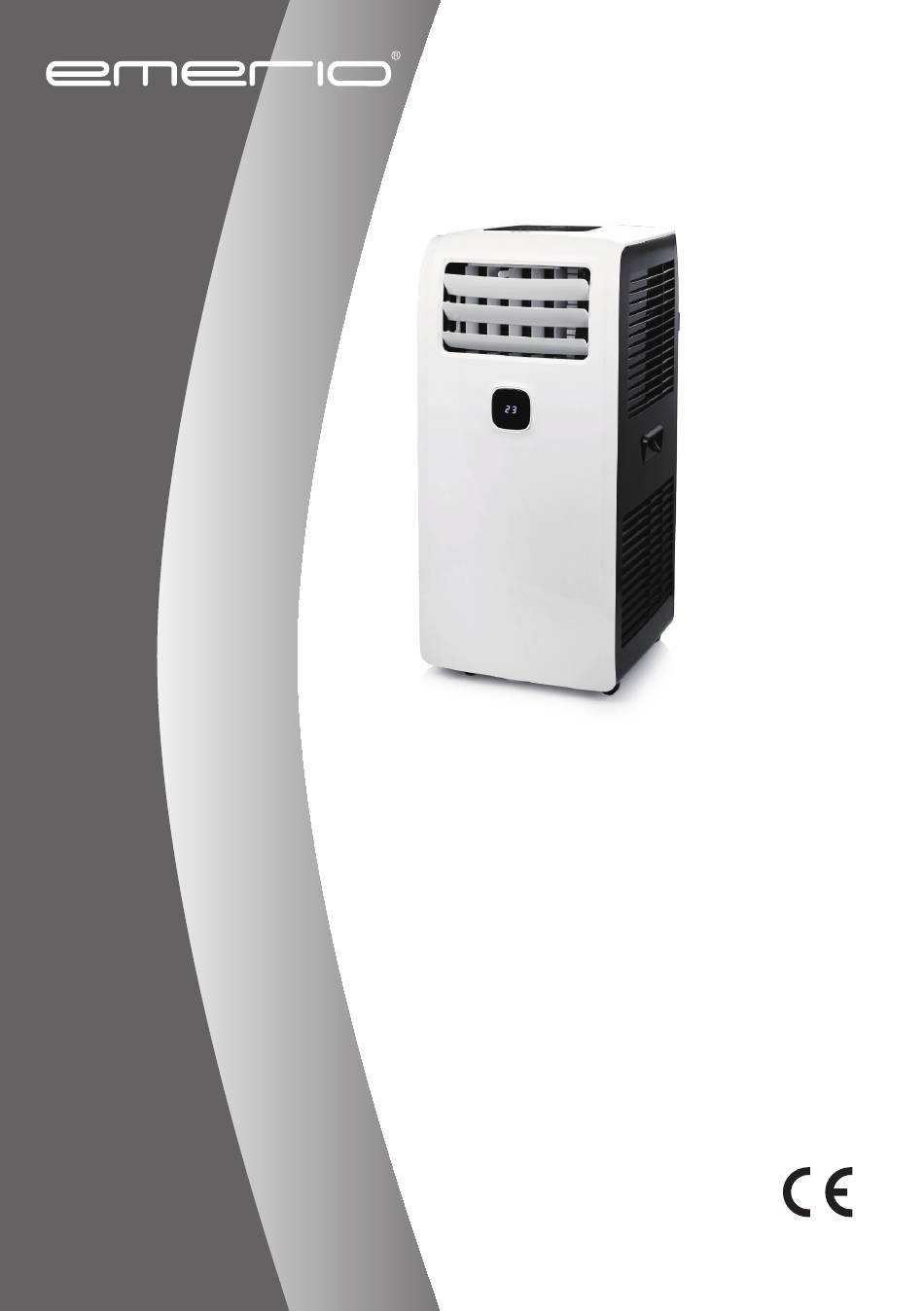

- Page 1 PAC-125152.3 Portable air conditioner (EN) Mobiles Klimagerät (DE) Climatiseur portable (FR) Condizionatore d’aria portatile (IT)
- Page 2 Content – Inhalt – Contenu – Contenuto Instruction manual – English ....................- 2 - Bedienungsanleitung – Deutsch .................... - 16 - Mode d‘emploi – Français ..................... - 32 - Manuale d'istruzioni – Italiano ....................- 48 - - 1 -...
- Page 3 Instruction manual – English SAFETY INSTRUCTIONS Before use make sure to read all of the below instructions in order to avoid injury or damage, and to get the best results from the appliance. Make sure to keep this manual in a safe place. If you give or transfer this appliance to someone else make sure to also include this manual.
- Page 4 28. If the appliance is installed, operated or stored in an unventilated area, the room must be designed to prevent to the accumulation of refrigerant leaks resulting in a risk of fire or explosion due to ignition of the refrigerant caused by electric heaters, stoves, or other sources of ignition. 29.
- Page 5 PARTS DESCRIPTION 1. Control panel 2. Air outlet & louvers 3. Signal receptor 4. Remote control 5. Handle 6. Air exhaust hose 7. Air inlet and air filter 8. Drain port (inserted by a stopper) 9. Hose connector 10. Window adaptor 11.
- Page 6 Remote control This unit has a remote control. One piece of CR2025 battery is to be installed (not included). If you want to change the battery, please refer to the instruction behind the remote control. If it is not in use for a long time, please take the battery out of the remote control.
- Page 7 OPERATION *Always let the appliance rest for at least 2 hours after moving it from one location to another. Before use, check up whether the exhaust hose has been mounted properly. Plug in the appliance. open the louvers before turn on the appliance. 1.
- Page 8 Press the timer increasing or decreasing button to select a desired auto-OFF time from 1 to 24 hours. The timer indicator light will flash for several seconds, then illuminate still; The digital display will show the room temperature. The timer setting is confirmed. The appliance will automatically turn off once the select time has passed.
- Page 9 Contact authorized service technician for digital display repair. Code “E4” on the Water-full warning Drain out the water. digital display TECHNICAL DATA Below data for your operating reference Model PAC-125152.3 Rated voltage 220-240V Rated frequency 50Hz Rated input 950W Rated current 4.3A Cooling capacity...
- Page 10 #Energy consumption 0.96 kWh for model PAC-125152.3 in 60 minutes of use under standard test conditions. The actual energy consumption depends on how the device is used and where it is located.
- Page 11 INSTRUCTIONS FOR REPAIRING APPLIANCES CONTAINING R290 1. Servicing 1) Checks to the area Prior to beginning work on systems containing flammable refrigerants, safety checks are necessary to ensure that the risk of ignition is minimised. For repair to the refrigerating system, the following precautions shall be complied with prior to conducting work on the system.
- Page 12 – Refrigeration pipe or components are installed in a position where they are unlikely to be exposed to any substance which may corrode refrigerant containing components, unless the components are constructed of materials which are inherently resistant to being corroded or are suitably protected against being so corroded. 9) Checks to electrical devices Repair and maintenance to electrical components shall include initial safety checks and component inspection procedures.
- Page 13 detection equipment shall be set at a percentage of the LFL of the refrigerant and shall be calibrated to the refrigerant employed and the appropriate percentage of gas (25 % maximum) is confirmed. Leak detection fluids are suitable for use with most refrigerants but the use of detergents containing chlorine shall be avoided as the chlorine may react with the refrigerant and corrode the copper pipe-work.
- Page 14 • All personal protective equipment is available and being used correctly; • The recovery process is supervised at all times by a competent person; • Recovery equipment and cylinders conform to the appropriate standards. d) Pump down refrigerant system, if possible. e) If a vacuum is not possible, make a manifold so that refrigerant can be removed from various parts of the system.
- Page 15 Training The training should include the substance of the following: Information about the explosion potential of flammable refrigerants to show that flammables may be dangerous when handled without care. Information about potential ignition sources, especially those that are not obvious, such as lighters, light switches, vacuum cleaners, electric heaters.
- Page 16 – Carry out a leak test before charging with refrigerant. • Reassemble sealed enclosures accurately. If seals are worn, replace them. • Check safety equipment before putting into service. d) Decommissioning • If the safety is affected when the equipment is putted out of service, the refrigerant charge shall be removed before decommissioning.
- Page 17 Bedienungsanleitung – Deutsch SICHERHEITSHINWEISE Lesen Sie vor dem Gebrauch unbedingt die nachfolgenden Anleitungen, um Verletzungen oder Beschädigungen zu vermeiden und das beste Ergebnis mit dem Gerät zu erzielen. Bewahren Sie diese Bedienungsanleitung an einem sicheren Ort auf. Wenn Sie dieses Gerät an eine andere Person weitergeben, stellen Sie sicher, dass Sie auch diese Bedienungsanleitung aushändigen.
- Page 18 23. Bis auf die vom Hersteller empfohlenen Hilfsmittel keine anderen Mittel einsetzen, um den Abtauvorgang zu beschleunigen oder das Gerät zu reinigen. 24. Das Gerät muss in einem Raum aufbewahrt werden, in dem sich keine dauerhaft funktionierenden Zündquellen befinden (z. B. offene Flammen, ein in Betrieb befindliches gasbetriebenes Gerät oder eine in Betrieb befindliche Elektroheizung).
- Page 19 BEZEICHNUNG DER EINZELTEILE 1. Bedienfeld 2. Luftauslass und Luftleitlamellen 3. Signalempfänger 4. Fernbedienung 5. Griff 6. Abluftschlauch 7. Lufteinlass und Luftfilter 8. Ablauföffnung (mit Stopfen verschlossen) 9. Schlauchanschluss 10. Fensteradapter 11. Universal-Halterungsöffnung (zur Aufbewahrung des Steckers) Bedienfeld 1. Hauptschalter 2. Taste Temperatur/Timer + 3.
- Page 20 Fernbedienung Dieses Gerät hat eine Fernbedienung. Es muss eine CR2025 Batterie eingelegt werden (nicht inbegriffen). Zum Wechseln der Batterie bitte die Anweisungen hinten auf der Fernbedienung befolgen. Wird die Fernbedienung längere Zeit nicht genutzt, nehmen Sie die Batterie heraus. Knopfzellenbatterien sind außer Reichweite von kleinen Kindern zu halten.
- Page 21 BETRIEB *Nach dem Transport an einen anderen Ort muss das Gerät immer mindestens 2 Stunden ruhen. Vor dem Gebrauch prüfen, ob der Abluftschlauch auch korrekt angebracht ist. Gerät an eine Steckdose anschließen. Vor dem Einschalten des Geräts die Luftleitlamellen öffnen. 1.
- Page 22 Zum Einstellen der gewünschten Ausschaltzeit (1 bis 24 Stunden) drücken Sie die Timer+/- Taste. Die Timer-Anzeige blinkt einige Sekunden und leuchtet anschließend kontinuierlich. Das digitale Display zeigt die Zimmertemperatur an. Die Timer-Einstellung ist bestätigt. Sobald die vorgewählte Anzahl der Stunden vorüber ist, schaltet sich das Gerät automatisch aus. Um den Timer zu löschen, stellen Sie die Stundenanzahl auf 0 oder rufen Sie die Timer-Einstellung auf.
- Page 23 Zur Reparatur eine Vertragswerkstatt kontaktieren. Im Digital-Display wird der Warnmeldung „Wasser voll“ Das Wasser ablaufen lassen. Code „E4“ angezeigt TECHNISCHE DATEN Für das Gerät gelten folgende Anschlusswerte Modell PAC-125152.3 Nennspannung 220-240V Nennfrequenz 50Hz Nenneingangsleistung 950W Nennstrom 4.3A Kühlleistung 9000BTU...
- Page 24 Produkt zu zerlegen. Beauftragen Sie immer eine Fachkraft. #Bei 60-minütigem Gebrauch unter Standardtestbedingungen beträgt der Energieverbrauch 0.96 kWh für Modell PAC-125152.3. Der tatsächliche Energieverbrauch hängt davon ab, wie und wo das Gerät benutzt wird. Um weitere Informationen zu erhalten, kontaktieren Sie bitte:...
- Page 25 Gerät einen Akku enthält. Weitere Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung. BATTERIEN MÜ SSEN WIEDERVERWERTET ODER KORREKT ENTSORGT WERDEN. NICHT Ö FFNEN. NICHT WEGWERFEN, IN FEUER WERFEN ODER KURZSCHLIESSEN. Emerio Switzerland AG Oberneuhofstrasse 1 6340 Baar Switzerland...
- Page 26 ANWEISUNGEN FÜ R DIE REPARATUR VON GERÄTEN, DIE R290 ENTHALTEN Reparaturen Prüfung des Bereichs Vor Arbeiten an Systemen, die zündfähige Kältemittel enthalten, sind Sicherheitskontrollen erforderlich, um für eine Minimierung des Zündrisikos zu sorgen. Zur Reparatur von Kälteanlagen müssen die folgenden Sicherheitsvorkehrungen getroffen werden, bevor Arbeiten an den Anlagen durchgeführt werden.
- Page 27 – Die Belüftungsmaschinen und Auslässe funktionieren einwandfrei und werden nicht blockiert; – Bei Einsatz eines indirekten Kältemittelkreislaufs muss der sekundäre Kreislauf auf Kältemittelaustritte geprüft werden; – Die Kennzeichnungen an der Anlage sind deutlich sichtbar und leserlich. Nicht lesbare Kennzeichnungen und Schilder müssen korrigiert werden; –...
- Page 28 Kabelverbindungen Kabelverbindungen auf Verschleiß, Korrosion, zu hohem Druck, Vibrationen, scharfe Kanten oder andere schädliche Umgebungsauswirkungen überprüfen. Bei der Prüfung sollten auch die Folgen von Alterung oder dauernden Vibrationen aufgrund von Kompressoren oder Lüftern berücksichtigt werden. Erkennung zündfähiger Kältemittel Unter keinen Umständen dürfen potenzielle Zündquellen dafür benutzt werden, um Kältemittel-Leckagen zu lokalisieren oder zu detektieren.
- Page 29 Vorgehensweise beim Befüllen Abgesehen von den herkömmlichen Befüllungsarbeiten müssen die folgenden Anweisungen befolgt werden. – Bei Einsatz der Einfüllgeräte dafür sorgen, dass keine Verunreinigung durch verschiedene Kältemittel stattfindet. Schläuche oder Leitungen müssen so kurz wie möglich sein, um die Menge des darin enthaltenen Kältemittels zu minimieren.
- Page 30 11. Wiederverwertung Beim Entfernen von Kältemittel aus einer Anlage zwecks Wartung oder Außerbetriebnahme wird es als gute praktische Vorgehensweise empfohlen, sämtliches Kältemittel sicher zu entfernen. Beim Umfüllen von Kältemittel in Behälter ist sicher zu stellen, dass nur für die Wiederverwertung geeignete Behälter eingesetzt werden.
- Page 31 Belüfteter Raum – Die Sicherheit der Anlage hängt von der Raumbelüftung ab. Das Abschalten des Geräts oder das Ö ffnen des Gehäuses beeinträchtigt die Sicherheit nicht erheblich. Die Belüftung des Raums darf während der Reparaturarbeiten nicht abgeschaltet werden. Informationen über das Konzept versiegelter Komponenten und Gehäuse gemäß IEC 60079-15:2010. Informationen über die richtigen Arbeitsmethoden: a) Inbetriebnahme •...
- Page 32 • Kondensatoren so entladen, dass sie keine Funken erzeugen. • Kältemittel entfernen. Falls eine Wiederverwertung nicht gesetzlich vorgeschrieben ist, das Kältemittel ins Freie ablassen. Dafür sorgen, dass das abgelassene Kältemittel keine Gefahren verursacht. Im Zweifelsfall sollte eine Person den Auslauf überwachen. Besonders darauf achten, dass abgelassenes Kältemittel nicht wieder in das Gebäude zurückströmt.
- Page 33 Mode d‘emploi – Français CONSIGNES DE SÉCURITÉ Avant d’utiliser l’appareil, lisez toutes les consignes suivantes pour éviter des blessures et des dommages, et pour optimiser les performances de votre appareil. Conservez cette notice d’utilisation dans un endroit sûr. Si vous donnez ou transférez cet appareil à un tiers, veillez à lui remettre également cette notice d’utilisation. En cas de détérioration due au non-respect par l’utilisateur des instructions de cette notice d’utilisation, la garantie est annulée.
- Page 34 24. L'appareil doit être rangé dans une pièce où il n'y a pas de sources d'inflammation à risque (comme par exemple, une flamme nue, un appareil à gaz en fonctionnement ou un appareil de chauffage électrique en marche). 25. Ne percez pas et ne brûlez pas l’appareil. 26.
- Page 35 DESCRIPTION DES PIÈCES 1. Panneau de contrôle 2. Sortie d’air et persiennes 3. Récepteur de signal 4. Télécommande 5. Poignée 6. Tuyau d'évacuation d'air 7. Entrée d’air et filtre à air 8. Orifice de vidange (muni d’un bouchon) 9. Connecteur du tuyau 10.
- Page 36 Télécommande Cet appareil est pourvu d’une télécommande. Une pile CR2025 doit être installée (non fournie). Si vous souhaitez changer la pile, veuillez vous reporter aux instructions situées à l’arrière de la télécommande. Avant toute période d'inutilisation prolongée, retirez la pile de la télécommande. Conservez les piles cellulaires hors de portée des enfants.
- Page 37 FONCTIONNEMENT *Laissez toujours l’appareil se reposer pendant au moins 2 heures après l’avoir déplacé d’un endroit à un autre. Avant l’utilisation, vérifiez si le tuyau d'évacuation a été correctement monté. Branchez l'appareil. Ouvrez les persiennes avant d’allumer l’appareil. 1. Bouton marche/arrêt Appuyez sur le bouton marche/arrêt pour mettre l’appareil en marche.
- Page 38 Vous pouvez choisir la vitesse et le mode de ventilation en même temps. L'appareil démarre automatiquement une fois que le temps préréglé est écoulé. Réglage de l’arrêt automatique Lorsque l'appareil est en marche, appuyez sur le bouton du minuteur, le témoin lumineux du minuteur clignote.
- Page 39 Code « E4 » affiché à l’écran Alerte de remplissage d’eau Vidangez l’eau. numérique DONNÉES TECHNIQUES Données ci-dessous pour votre référence Modèle PAC-125152.3 Tension nominale 220-240V Fréquence nominale 50Hz Entrée nominale 950W Courant nominal 4.3A Capacité...
- Page 40 à un professionnel. #Consommation d’énergie 0.96 kWh pour le modèle PAC-125152.3 en 60 minutes d'utilisation dans des conditions d'essai normalisées. La consommation d'énergie réelle dépend de la manière dont l'appareil est utilisé...
- Page 41 LA BATTERIE DOIT ÊTRE RECYCLÉE OU MISE AU REBUT D’UNE MANIÈRE APPROPRIÉE. NE PAS OUVRIR. NE PAS JETER DANS UN FEU ET NE PAS COURT-CIRCUITER. Emerio Switzerland AG Oberneuhofstrasse 1 6340 Baar...
- Page 42 INSTRUCTIONS POUR LA RÉPARATION DES APPAREILS CONTENANT DU R290 1. Réparation 1) Vérifications de la zone Avant de commencer à travailler sur des systèmes contenant des frigorigènes inflammables, des contrôles de sécurité sont nécessaires pour réduire au minimum le risque d'inflammation. Pour réparer le système de réfrigération, les précautions suivantes doivent être respectées avant de procéder à...
- Page 43 – Le marquage sur l'équipement continue d'être visible et lisible. Les marques et signes illisibles doivent être corrigés ; – Les tuyaux ou composants de réfrigération sont installés dans une position où ils ne risquent pas d'être exposés à une substance susceptible de corroder les composants contenant du fluide frigorigène, à moins que les composants ne soient construits avec des matériaux présentant une résistance inhérente à...
- Page 44 5. Détection de réfrigérants inflammables En aucun cas, des sources d'inflammation potentielles ne doivent être utilisées pour rechercher ou détecter des fuites de réfrigérant. Une torche aux halogénures (ou tout autre détecteur utilisant une flamme nue) ne doit pas être utilisée. 6.
- Page 45 – Étiquetez le système lorsque le chargement est terminé (si ce n'est déjà fait). – Un soin extrême doit être pris pour ne pas trop remplir le système de réfrigération. Avant de recharger le système, il doit être testé sous pression avec de l’azote sans oxygène. Le système doit être soumis à...
- Page 46 l'équipement disponible et doit être adapté à la récupération des réfrigérants inflammables. En outre, un jeu de balances étalonnées doit être disponible et en bon état de fonctionnement. Les flexibles doivent être complets avec des raccords débranchés sans fuite et en bon état. Avant d'utiliser la machine de récupération, assurez-vous qu'elle est en bon état de fonctionnement, correctement entretenue et que tous les composants électriques associés sont scellés pour éviter toute inflammation en cas de libération de réfrigérant.
- Page 47 • Assurez une ventilation suffisante sur le lieu de réparation. • Sachez qu'un dysfonctionnement de l'équipement peut être causé par une perte de réfrigérant et qu'une fuite de réfrigérant est possible. • Déchargez les condensateurs de manière à ne causer aucune étincelle. La procédure standard pour court-circuiter les bornes du condensateur crée généralement des étincelles.
- Page 48 • Évacuez le circuit frigorifique. • Purgez le circuit de réfrigérant à l'azote pendant 5 minutes. • Évacuez à nouveau. • Découpez le compresseur et vidangez l'huile. Transport, marquage et stockage pour les unités utilisant des réfrigérants inflammables Transport d'équipements contenant des frigorigènes inflammables L'attention est attirée sur le fait que des réglementations supplémentaires en matière de transport peuvent exister pour les équipements contenant des gaz inflammables.
- Page 49 Manuale d'istruzioni – Italiano ISTRUZIONI DI SICUREZZA Prima dell'uso, accertarsi di aver letto tutte le istruzioni riportate di seguito per evitare lesioni o danni e ottenere i migliori risultati dall'apparecchio. Conservare questo manuale in un luogo sicuro. In caso di passaggio di proprietà...
- Page 50 23. Non utilizzare modalità di pulizia o accelerazione del processo di sbrinamento diverse da quelli raccomandate dal costruttore. 24. Questo apparecchio deve essere conservato in un locale privo di fonti di accensione in modalità di funzionamento continuo (ad esempio: fiamme nude, apparecchi a gas in funzione, radiatori elettrici in funzione).
- Page 51 DESCRIZIONE DEI COMPONENTI 1. Pannello di controllo 2. Uscita dell'aria e griglia 3. Ricevitore del segnale 4. Telecomando 5. Impugnatura 6. Tubo di scarico dell'aria 7. Ingresso dell'aria e filtro 8. Apertura di drenaggio (con tappo) 9. Connettore del tubo 10.
- Page 52 Telecomando L'apparecchio include un telecomando. È necessario installare una batteria CR2025 (non inclusa). Per sostituire la batteria, consultare le istruzioni riportate sul retro del telecomando. Rimuovere la batteria dal telecomando in previsione di un lungo periodo di inutilizzo. Tenere le batterie a bottone fuori dalla portata dei bambini piccoli.
- Page 53 UTILIZZO *Dopo aver spostato l'apparecchio da un locale all'altro, attendere sempre almeno 2 ore prima di avviarlo. Prima dell'uso, verificare che il tubo di scarico dell'aria sia installato correttamente. Collegare l'apparecchio alla presa di corrente. Aprire le alette prima di accendere l'apparecchio. 1.
- Page 54 È anche possibile impostare la velocità della ventola e la modalità di funzionamento. L'apparecchio si avvierà automaticamente allo scadere dell'intervallo impostato. Arresto automatico Quando l'apparecchio è in funzione, premere il pulsante del timer. L'indicatore del timer lampeggerà. Premere i pulsanti di aumento o diminuzione del timer per impostare l'intervallo di arresto automatico tra 1 e 24 ore.
- Page 55 Sul display appare il Il serbatoio dell'acqua è pieno. Svuotare il serbatoio dell'acqua. codice "E4". SPECIFICHE TECNICHE Di seguito sono riportate le specifiche tecniche dell'apparecchio. Modello PAC-125152.3 Tensione nominale 220-240V Frequenza nominale 50Hz Potenza in ingresso 950W Corrente nominale 4.3A...
- Page 56 Rivolgersi a personale qualificato. #Consumo di energia: 0.96 kWh per il modello PAC-125152.3 in 60 minuti di utilizzo in condizioni normali di prova. Il consumo effettivo dipende dalle modalità di utilizzo dell'apparecchio e dal luogo in cui è installato.
- Page 57 Si prega di smaltire in modo responsabile presso centri idonei di raccolta differenziata. RICICLARE O SMALTIRE LE BATTERIE NEL MODO CORRETTO. NON APRIRLE. NON BRUCIARLE E NON CORTO-CIRCUITARLE. Emerio Switzerland AG Oberneuhofstrasse 1 6340 Baar Switzerland...
- Page 58 ISTRUZIONI PER LA RIPARAZIONE DI APPARECCHI CONTENENTI R290 1. Istruzioni generali 1) Controllo dell'area Prima di intervenire su sistemi contenenti refrigeranti infiammabili, è necessario effettuare alcuni controlli di sicurezza per minimizzare il rischio di ignizione. Prima di intervenire sul sistema refrigerante, rispettare le precauzioni riportate di seguito.
- Page 59 sostanze in grado di corrodere i componenti contenenti refrigerante, a meno che tali componenti non siano costruiti con materiali intrinsecamente resistenti alla corrosione o protetti in modo adeguato dalla corrosione. 9) Controllo dei dispositivi elettrici Le operazioni di riparazione e manutenzione dei componenti elettrici devono includere controlli iniziali di sicurezza e procedure di ispezione dei componenti.
- Page 60 6. Metodi di rilevamento delle perdite I seguenti metodi di rilevamento delle perdite sono considerate adatte all'uso con sistemi contenenti refrigeranti infiammabili. Per rilevare refrigeranti infiammabili è possibile usare rilevatori di perdite elettronici, ma la loro sensibilità potrebbe non essere adeguata o richiedere una nuova calibrazione. (I dispositivi di rilevamento devono essere calibrati in un'area priva di refrigerante.) Assicurarsi che il rilevatore non sia una potenziale fonte di ignizione e sia adatto al refrigerante utilizzato.
- Page 61 9. Messa fuori servizio Prima di effettuare questa procedura è essenziale che il tecnico abbia acquisito familiarità con l'apparecchio e tutte le sue specifiche. È buona norma assicurarsi che tutti i refrigeranti vengano recuperati in modo sicuro. Prima di effettuare l'operazione è necessario prelevare un campione di olio e di refrigerante nel caso sia necessaria un'analisi prima di riutilizzare il refrigerante rigenerato.
- Page 62 compressore, assicurarsi che siano stati svuotati a un livello accettabile per garantire che il lubrificante non contenga refrigerante infiammabile. Il processo di svuotamento deve essere effettuato prima di restituire il compressore ai fornitori. L'unica modalità per accelerare questo processo è riscaldare elettricamente il corpo del compressore.
- Page 63 c) Riparazioni • Gli apparecchi portatili devono essere riparati all'aperto o in un'officina appositamente attrezzata per la riparazione di apparecchi contenenti refrigeranti infiammabili. • Garantire una sufficiente ventilazione nel luogo di intervento. • Tenere presente che il malfunzionamento dell'apparecchio potrebbe essere causato da una perdita di refrigerante e che è...
- Page 64 Trasporto, segnalazione e conservazione di apparecchi contenenti refrigeranti infiammabili Trasporto di apparecchi contenenti refrigeranti infiammabili Tenere presente che potrebbero essere in vigore norme aggiuntive per il trasporto di apparecchi contenenti refrigeranti infiammabili. Il numero massimo o la configurazione degli apparecchi che possono essere trasportati insieme è...
