I
DE

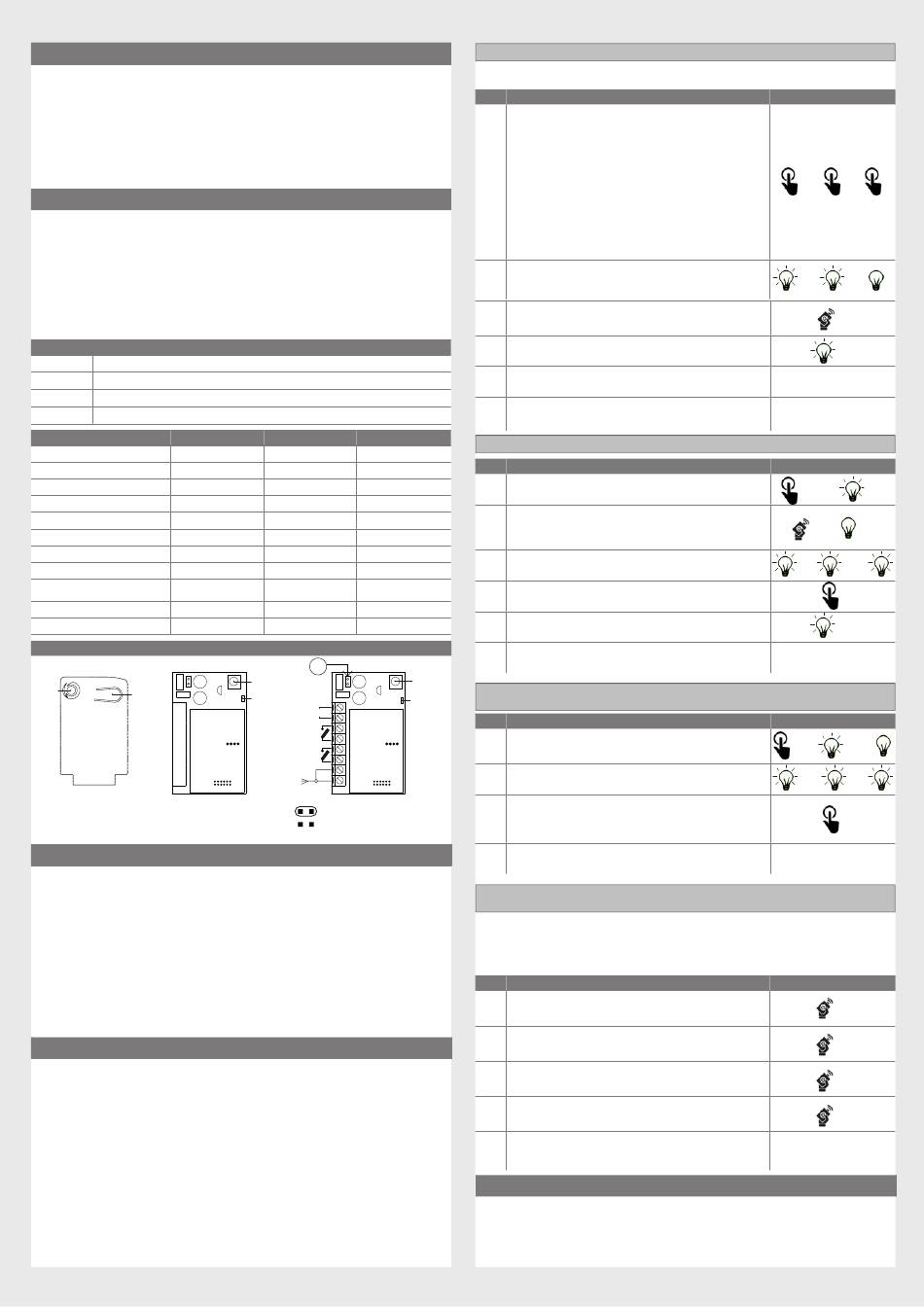

1 - SICHERHEITSHINWEISE
ACHTUNG – für die Sicherheit von Personen ist es wichtig, diese Anleitung
zu beachten und für zukünftige Nutzungen aufzubewahren.
Vor Durchführung der Installation lesen Sie die Anleitung bitte aufmerksam durch. Die Kon-
struktion und die Herstellung der Vorrichtungen, aus denen das Produkt sich zusammen-
setzt, und die in diesem Handbuch enthaltenen Informationen entsprechen den geltenden
Sicherheitsvorschriften. Dennoch können eine falsche Installation und eine falsche Program-
mierung schwerwiegende Verletzungen bei Personen verursachen, die die Arbeit ausführen
und bei denen, die die Anlage benutzen werden. Aus diesem Grund ist es wichtig, während
der Installation aufmerksam alle Anweisungen in diesem Handbuch zu beachten.
2 - EINFÜHRUNG IN DAS PRODUKT
FUNKEMPFÄNGER
Die Key Automation Funkempfänger sind Empfänger mit 4 Ausgängen für Steuerun-
gen mit Steckverbinder SSQ (RX4X/RX4S), und 2 Ausgängen mit Steckverbinder Mo-
lex (RXI23X), mit externer Klemmenleiste (RXM23X). Die Empfänger sind ausgelegt
für Sender mit feststehendem Code oder Sender mit variablem Code. Die Empfänger
RX4X/RX4S/RMX23X können mit der Software und mit dem XRMANAGER Gerät mit
Firmwareversion ab 2.3 verwaltet werden.
Achtung: Jeder andere als der in diesem Handbuch beschriebene Gebrauch und
in anderen als darin genannten Umgebungsbedingungen ist unsachgemäß und
daher untersagt.
CODE
BESCHREIBUNG
RX4X
Steckempfänger 4 Ausgänge, 433.92 MHz. Speicher max. 1000 Codes
RX4S
wie oben + Aufkleber mit der Seriennummer auf der Gebrauchsanweisung
RXI23X
Steckempfänger Ausgänge 433.92 MHz. Speicher max. 1000 Codes
RXM23X
Externer Empfänger 2 Ausgänge 433.92 MHz. Speicher max. 1000 Codes
TECHNISCHE MERKMALE
900RX4X / RX4S
Dekodierung
FIX/ROLLING
Senderkompatibilität
SUB/PLAY/ORION SUB/PLAY/ORION SUB/PLAY/ORION
Frequenz
433.92 MHz
Versorgung
5 Vdc
Verbrauch im Ruhezustand
12 m A
Verbrauch max
15 m A
Eingangsimpedanz
Ausgänge
Relaisausgänge
Empfindlichkeit
-108 dB
Betriebstemperatur
-20°+55° C
HAUPTKOMPONENTEN
LED
TASTE
GRÜN
RX4X/RX4S
RXI23X
3 - VORABPRÜFUNGEN
ACHTUNG – Prüfen und kontrollieren Sie die folgenden Punkte, bevor Sie mit der
Installation beginnen:
• Prüfen, ob die Oberfläche, an die das Gerät befestigt wird, stabil ist und keine
Erschütterungen ermöglicht
• Elektrische Anschlüsse verwenden, die für die geforderten Ströme geeignet sind
• Prüfen, ob die Versorgung den Werten der technischen Merkmale entspricht
• Eine Antenne vom Typ ANTS433 anschließen; ohne Antenne verringert sich die
Reichweite auf wenige Meter.
Die Antenne muss so hoch wie möglich angebracht werden, und bei Vorhandensein
von Metallkonstruktionen oder Stahlbeton muss sie oberhalb von diesen installiert
werden. Das Antennenkabel muss vom Typ RG58 sein und darf maximal 10 m lang sein.
• Ist die Installation einer Antenne nicht möglich, kann die Reichweite etwas verbessert
werden, indem ein elektrischer Draht verbunden wird und dieser gespannt bleibt.
4 - INSTALLAZIONE DEL PRODOTTO
Den Funkempfänger ohne Versorung anschließen, und für die Modelle RX4X/
RX4S die Einsteckrichtung kontrollieren, dazu die Anleitung der Steuerung
befolgen, in die der Empfänger gesteckt wird.
Achtung: Bei einigen Steuerungen muss der Deckel von Modell RX4X entfernt
werden. Die Anleitung der entsprechenden Steuerung beachten.
Die erste eingesteckte Funksteuerung entscheidet über die Kodierungsart
(feststehender Code oder variabler Code) Bei Einschaltung blinkt der Empfänger
einige Male, um die Kodierung der gespeicherten Funksteuerung anzuzeigen:
• 1 x langsames Blinken = Speicher leer
• 2 x schnelles Blinken = feststehender Code
• 3 x schelles Blinken = variabler Code
900RXI23X
900RXM23X
FIX/ROLLING
FIX/ROLLING
433.92 MHz
433.92 MHz
Vac/ (Vdc) 12/ (24)
Vac/ (Vdc) 12/ (24)
18 m A
44 m A
50 Ω
50 Ω
4
2
24 Vdc, 1 A MAX,
24 Vdc, 1 A MAX,
-
NORM. OFFEN
NORM. OFFEN
-108 dB
-20°+55° C
-20°+55° C
J1
TASTE
LED
GRÜN
+ (~)
12/24
- (~)
Vac/Vdc
OUT 1
OUT 2
RXM23X
J1:
= 12 Vac/Vdc
= 24Vac/Vdc
OUT1-OUT2= ausgäng monostabiler Impulsausgang
4.1 SPEICHERUNG EINER FUNKSTEUERUNG
ACHTUNG: Wird die Speicherung aktiviert, kann jeder Sender im Empfangsbereich
gespeichert werden. Zur Verringerung der Reichweite des Empfängers die
PH.
BESCHREIBUNG
Die Taste so oft betätigen und loslassen, wie es der Num-
mer des Ausgangs entspricht, der aktiviert werden soll:
1 mal für Ausgang 1,
2 mal für Ausgang 2,
3 mal für Ausgang 3,
4 mal für Ausgang 4,
1
5 mal für Ausgang VOREINGESTELLT (Taste 1 =
Ausgang 1, Taste 2 = Ausgang 2, Taste 3 = Ausgang 3,
Taste 4 = Ausgang 4)
Um die vom Ausgang aktivierte Funktion zu kennen, vgl.
das Handbuch der Steuerung oder des Geräts, an das
der Empfänger installiert wird
Die LED am Empfänger blinkt mit der Anzahl, die dem
2
gewählten Ausgang entspricht, unterbrochen von einer
Pause von 1 Sekunde
Innerhalb von 7 Sekunden mindestens 2 Sekunden
3
lang die Taste der Funksteuerung betätigen, die ge-
speichert werden soll
War die Speicherung erfolgreich, meldet der Empfän-
4
ger dies durch 1 langes Blinken
Für die Speicherung einer weiteren Funksteuerung auf
5
den selben Ausgang ist Punkt 3 zu wiederholen
Wird innerhalb von 7 Sekunden keine Taste betätigt,
Hinweis
verlässt der Empfänger automatisch die Program-
mierphase
4.2 LÖSCHEN EINER FUNKSTEUERUNG
PH.
BESCHREIBUNG
Die Taste des Empfängers so oft betätigen, bis die
1
LED aufleuchtet (ca. 3 Sekunden)
Innerhalb von 7 Sekunden die Taste der Funksteuerung,
18 m A
die gelöscht werden soll, so lange betätigen, bis die LED
2
am Empfänger erlischt. Die Taste der Funksteuerung lo-
44 m A
slassen
50 Ω
Ca. 1 Sekunde nach dem Loslassen der Taste beginnt
3
2
die LED am Empfänger zu blinken
Das Löschen durch Betätigen der Taste des Empfän-
4
ger quittieren
-108 dB
War die Speicherung erfolgreich, meldet der Empfän-
5
ger dies durch 1 langes Blinken
War die Speicherung erfolgreich, meldet der Empfän-
Hinweis
ger dies durch 1 langes Blinken
TASTE
4.3 LÖSCHEN DES KOMPLETTEN EMPFÄNGERSPEICHERS/
LED
RESET DES EMPFÄNGERS
GRÜN
PH.
BESCHREIBUNG
Die Taste des Empfängers drücken und gedrückt hal-
1
ten, bis die LED (ca. 3 Sekunden) aufleuchtet und
dann erlischt ( ca. 3 Sekunden). Die Taste loslassen
Ca. 1 Sekunde nach dem Loslassen der Taste beginnt
2
die LED am Empfänger zu blinken
Zur Löschung des gesamten Speichers beim dritten Blin-
ken auf die Empfängertaste drücken, oder zum Rücksetzen
3
der 4 Ausgänge und Rückstellen auf den monostabilen
Werksmodus beim fünften Blinken.
War das Löschen/reset erfolgreich, meldet der
4
Empfänger dies durch 1 langes Blinken
4.4 FERNSPEICHERUNG EINER FUNKSTEUERUNG MIT SCHON
GESPEICHERTER FUNKSTEUERUNG
Es kann ein Sender ohne Zugriff auf den Empfänger gespeichert werden. Es ist
erforderlich, über einen vorab gespeicherten Sender zu verfügen, dann wie unten
angegeben verfahren.
Die Fernkopierprozedur muss im Zuständigkeitsbereich des Empfängers durchgeführt
werden.
PH.
BESCHREIBUNG
Die Taste der neuen Funksteuerung, die gespeichert
1
werden soll, 5 Sekunden lang betätigen
Die Taste der alten Funksteuerung, die kopiert werden
2
soll, 3 Sekunden lang betätigen (war die vorherige Phase
1 erfolgreich, bewegt der Antrieb sich nicht)
Die Taste der neuen Funksteuerung, die gespeichert
3
werden soll, 3 Sekunden lang betätigen
Die Taste der alten Funksteuerung, die kopiert werden
4
soll, 3 Sekunden lang betätigen, um die Programmie-
rung zu bestätigen und sie dann zu verlassen
Wird innerhalb von 7 Sekunden keine Taste betätigt,
Hinweis
verlässt der Empfänger automatisch die Program-
mierphase
5 - PRÜFUNG UND INBETRIEBNAHME
Die Anlage kann nach erfolgter Prüfung durch einen ausgebildeten Techniker in Betrieb
genommen werden. Dieser muss die von der einschlägigen Vorschrift verlangten Tests
hinsichtlich der vorhandenen Risiken durchführen und prüfen, ob alle Vorgaben der
Vorschriften für die Anwendungen beachtet wurden.
BEISPIEL
+
+
+ 1s
+1s
2s
3s
BEISPIEL
(>3s)->
->
0,5s
0,5s
3s
BEISPIEL
(>3s)->
(>3s)->
(1s)+
(1s)+
BEISPIEL
>5s
>3s
>3s
>3s
