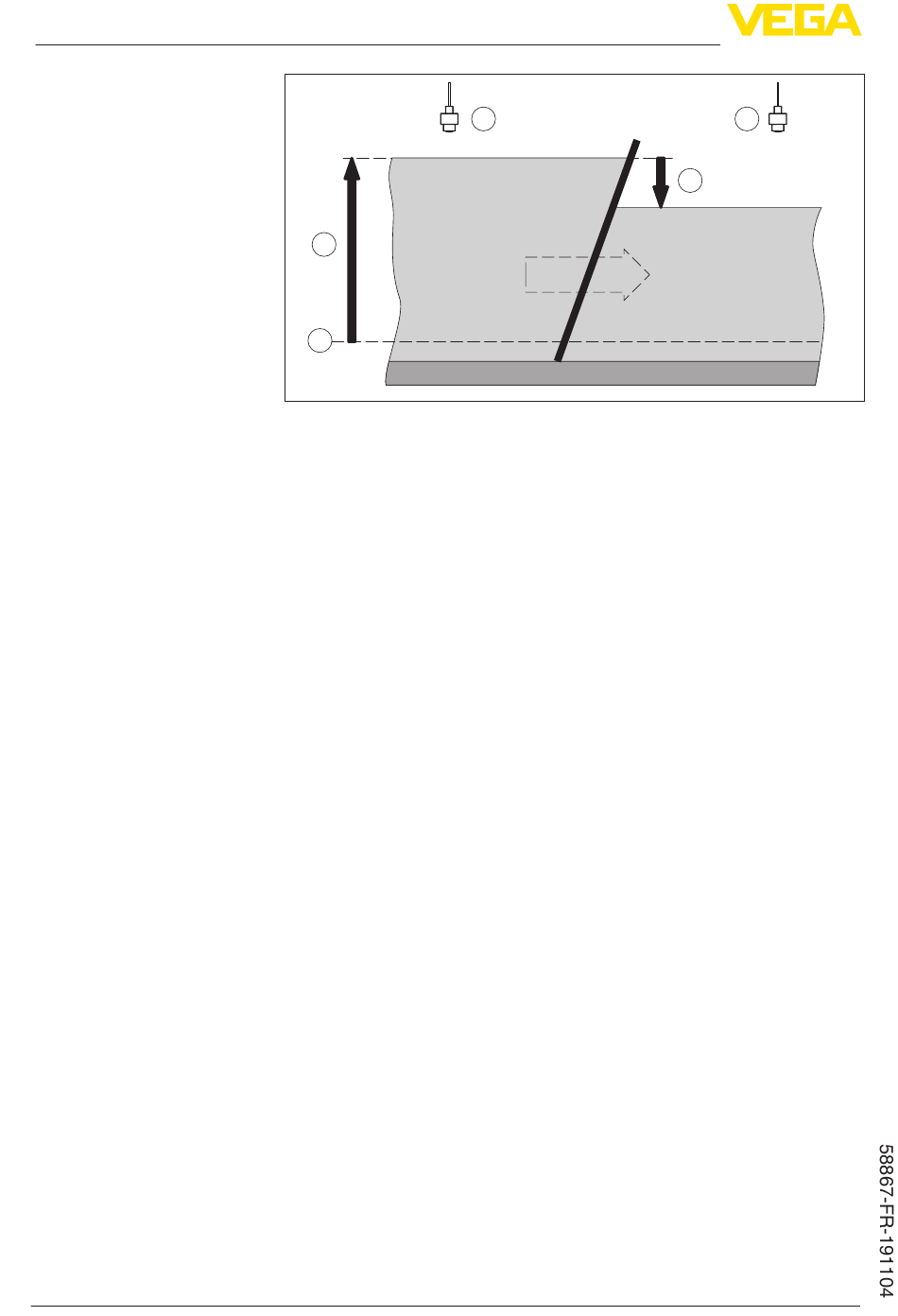

Fig. 23: Mesure différentielle - commande d'un dégrilleur
1
Capteur radar 1 (eau en amont)
2
Capteur radar 2 (eau en aval)
3 Différence h3
4 Niveau de référence
5 Hauteur d'eau maxi. h1
Saisissez pour la voie de mesure 1/2 sous "réglage min." 0.00 m et
sous "réglage max." le niveau max. en mètres (h1). Autrement dit,
dans le présent exemple 2 m. Sur la voie de mesure 3, le réglage de
l'eau amont est repris automatiquement (0 % ≙ 0.00 m, 100 % ≙ 2 m).
Configurez le relais affecté avec le mode de fonctionnement "Sécurité
antidébordement" et la grandeur de référence "pour cent". Saisis-
sez pour le point de commutation inférieur 10 % et pour le point de
commutation supérieur " 5 %. Avec ces réglages, le relais chute à
une différence de 20 cm et recommute de nouveau à 10 cm. Ainsi,
la procédure de nettoyage démarre à une différence de niveau de
plus de 20 cm et tourne jusqu'à ce que la différence soit de nouveau
inférieure à 10 cm.
