Vega VEGAVIB 62 Mode D'emploi

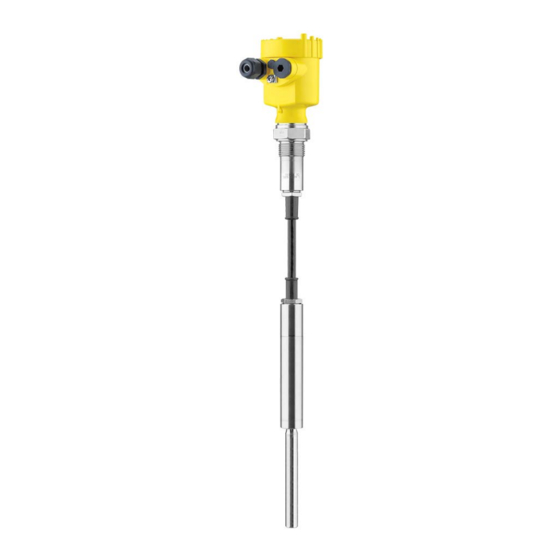

Détecteur vibrant avec câble porteur pour les solides en vrac granuleux
Masquer les pouces
Voir aussi pour VEGAVIB 62:
- Mise en service (24 pages) ,
- Informations techniques (28 pages) ,
- Mise en service (40 pages)
Manuels Connexes pour Vega VEGAVIB 62
Sommaire des Matières pour Vega VEGAVIB 62
- Page 1 Mise en service Détecteur vibrant avec câble porteur pour les solides en vrac granuleux VEGAVIB 62 Sortie statique Document ID: 29272...
-
Page 2: Table Des Matières
Procédure en cas de réparation ..................25 Démontage ..........................27 Étapes de démontage ....................27 Recyclage ........................27 Annexe ............................ 28 Caractéristiques techniques ................... 28 Dimensions ........................31 Droits de propriété industrielle ..................34 Marque déposée ......................34 VEGAVIB 62 • Sortie statique... - Page 3 Respectez les consignes de sécurité spécifiques pour les appli- cations Ex. Celles-ci font partie intégrante de la notice de mise en service et sont jointes à la livraison de chaque appareil disposant d'un agrément Ex. Date de rédaction : 2022-09-15 VEGAVIB 62 • Sortie statique...
-
Page 4: Propos De Ce Document
ID du document Ce symbole sur la page de titre du manuel indique l'ID du document. La saisie de cette ID du document sur www.vega.com mène au télé- chargement du document. Information, remarque, conseil : Ce symbole identifie des informa- tions complémentaires utiles et des conseils pour un travail couronné... -
Page 5: Pour Votre Sécurité
Il est impératif de porter les équipements de protection individuels nécessaires pour toute intervention sur l'appareil. Utilisation appropriée Le VEGAVIB 62 est un appareil destiné à la détection de niveau. Vous trouverez des informations plus détaillées concernant le do- maine d'application au chapitre " Description du produit". -
Page 6: Caractéristiques De Sécurité Sur L'appareil
Vous trouverez les déclarations de conformité UE correspondantes sur notre page d'accueil. Conformité SIL L'appareil VEGAVIB 62 satisfait aux exigences posées à la sécurité fonctionnelle selon IEC 61508. Vous trouverez de plus amples infor- mations dans le Safety Manual " VEGAVIB série 60". - Page 7 Aidez-nous à satisfaire à ces exigences et observez les remarques relatives à l'environnement figurant dans cette notice de mise en service : • Au chapitre " Emballage, transport et stockage" • au chapitre " Recyclage" VEGAVIB 62 • Sortie statique...
-
Page 8: Description Du Produit
– La notice complémentaire " Connecteur pour détecteurs de niveau" (en option) – Les " Consignes de sécurité" spécifiques Ex (pour les versions – Le cas échéant d'autres certificats Composants Le VEGAVIB 62 est composé des éléments suivants : • Couvercle de boîtier • Boîtier avec électronique •... -
Page 9: Fonctionnement
à l'intérieur de l'appareil. Fonctionnement Domaine d'application Le VEGAVIB 62 est un détecteur de niveau à barreau vibrant destiné à la détection de niveau. Il est conçu pour les applications industrielles dans tous les secteurs de la technique des procédés et utilisé de préférence dans les solides en vrac/pulvérulents. -
Page 10: Paramétrage
• Humidité relative de l'air 20 … 85 % Avec un poids des appareils supérieur à 18 kg (39.68 lbs), il convient Soulever et porter d'utiliser des dispositifs appropriés et homologués pour soulever et porter. VEGAVIB 62 • Sortie statique... -
Page 11: Montage
étendues selon DIN/EN/IEC/ANSI/ISA/UL/CSA 61010-1 Il peut être utilisé aussi bien en intérieur qu'en extérieur. Point de commutation Le VEGAVIB 62 doit être généralement installé en position verticale. L'appareil doit être monté de telle façon que l'élément vibrant soit à la hauteur du point de commutation désiré. - Page 12 Fig. 2: Mesures prises contre l'infiltration d'humidité Transport Ne tenez pas le détecteur VEGAVIB 62 par l'élément vibrant, en particulier en ce qui concerne les versions à bride ou à tube, vous endommageriez sinon le détecteur par le poids de l'appareil.
-
Page 13: Consignes De Montage
Pour compenser l'erreur de mesure causée par le cône de déverse- ment dans les réservoirs cylindriques, il est nécessaire d'installer le capteur à un écart de d/10 de la paroi. Fig. 3: Remplissage et vidange au centre VEGAVIB 62 • Sortie statique... - Page 14 Si vous installez le VEGAVIB 62 dans le flux de remplissage, cela peut entraîner des mesures erronées. Pour l'éviter, nous vous re- commandons d'installer le VEGAVIB 62 à un endroit de la cuve où il ne sera pas perturbé par des influences négatives telles que flux de remplissage ou agitateurs par exemple.
- Page 15 être protégé contre une détérioration par une tôle adéquate. C'est à vous qu'il incombe de fabriquer cette tôle de protection. > 125 mm (> 5") Fig. 6: Tôle de chicane pour protection contre les détériorations VEGAVIB 62 • Sortie statique...
-
Page 16: Raccordement À L'alimentation En Tension
Si vous utilisez du câble d'un autre diamètre ou de section différente, changez le joint ou utilisez un presse-étoupe adéquat. En atmosphères explosibles, utilisez pour le détecteur VEGAVIB 62 uniquement des presse-étoupes agréés pour atmosphère explosible. Respectez les règlements d'installation concernant les applications Câble de raccorde-... -
Page 17: Étapes De Raccordement
11. Revisser le couvercle du boîtier Le raccordement électrique est terminé. Schéma de raccordement boîtier à chambre unique Les schémas suivants sont valables aussi bien pour la version non Ex que pour la version Ex-d. VEGAVIB 62 • Sortie statique... - Page 18 Élément filtre pour mise à l'atmosphère (pas en version Ex d) Schéma de raccordement Nous recommandons de raccorder le détecteur VEGAVIB 62 de telle façon que le circuit de commutation soit ouvert en cas de signa- lisation de seuil atteint, de rupture de ligne ou de panne (sécurité...
- Page 19 5 Raccordement à l'alimentation en tension Fig. 9: Schéma de raccordement Blindage VEGAVIB 62 • Sortie statique...
-
Page 20: Mise En Service
Réglez toujours le mode de fonctionnement à l'aide du commuta- teur d'inversion du mode de fonctionnement (2) avant de mettre le VEGAVIB 62 en service. Si vous modifiez plus tard la position de ce commutateur (2), il y aura un changement de la sortie de commuta- tion. -
Page 21: Tableau De Fonctionnement
6 Mise en service Le potentiomètre du VEGAVIB 62 a été réglé en usine en butée droite (> 0,1 g/cm³ ou. 0.036 lbs/in³). Pour les pulvérulents particulièrement légers, tournez le potentiomètre en butée gauche (0,02 … 0,1 g/ cm³ ou 0.0007 … 0.0036 lbs/in³). Cela augmentera la sensibilité du VEGAVIB 62 qui pourra ainsi détecter ce type de pulvérulents légers... - Page 22 Mode de fonctionnement min. Protection contre la marche à vide Contact de sortie ouvert Rouge Panne de tension d'ali- Quelconque mentation (mode min.-max.) Contact de sortie ouvert Défaut Quelconque Contact de sortie ouvert Clignote rouge VEGAVIB 62 • Sortie statique...
-
Page 23: Maintenance Et Élimination Des Défauts
24h/24 possibilité - en cas d'urgence - d'appeler le service d'assistance tech- nique VEGA, numéro de téléphone de la hotline +49 1805 858550. Ce service d'assistance technique est à votre disposition également en dehors des heures de travail, à savoir 7 jours sur 7 et 24h/24. Étant proposé... -
Page 24: Remplacement De L'électronique
3. Soulever les leviers d'ouverture des bornes à l'aide d'un tourne- vis. 4. Retirer les lignes de raccordement des bornes 5. Desserrez les deux vis de fixation à l'aide d'un tournevis (Torx de T10 ou à fente 4) VEGAVIB 62 • Sortie statique... -
Page 25: Procédure En Cas De Réparation
Un formulaire de retour ainsi que des informations détaillées sur la procédure se trouvent dans la zone de téléchargement sur notre page d'accueil. En les appliquant, vous nous aidez à exécuter la réparation rapidement et sans questions. VEGAVIB 62 • Sortie statique... - Page 26 être endommagé • Apposez sur l'emballage de l'appareil le formulaire dûment rempli et éventuellement une fiche de données de sécurité. • Contactez votre interlocuteur dédié pour obtenir l'adresse d'envoi. Vous trouverez celle-ci sur notre page d'accueil. VEGAVIB 62 • Sortie statique...
-
Page 27: Démontage
à mettre au rebut, supprimez-les avant l'élimination. Au cas où vous n'auriez pas la possibilité de faire recycler le vieil appareil par une entreprise spécialisée, contactez-nous. Nous vous conseillerons sur les possibilités de reprise et de recyclage. VEGAVIB 62 • Sortie statique... -
Page 28: Annexe
Ʋ Obturateur du presse-étoupe Raccords process Ʋ Filetage pas du gaz, cylindrique G1, G1½ (DIN 3852-A) Ʋ Filetage de tube, conique 1 NPT, 1½ NPT (ASME B1.20.1) 1 NPT, diamètre cœur du taraudage > 29,2 mm (1.15 in) VEGAVIB 62 • Sortie statique... - Page 29 Ʋ Sensibilité standard > 0,1 g/cm³ (0.0036 lbs/in³) Ʋ Sensibilité élevée 0,02 … 0,1 g/cm³ (0.0007 … 0.0036 lbs/in³) Granulométrie aucune limitation 1) max. 20 mm (0.8 in) avec densité du produit < 0,03 g/cm³ (0.0011 lbs/in³). VEGAVIB 62 • Sortie statique...
-
Page 30: Caractéristiques Électromécaniques
Pour ces appareils, il faudra donc respecter les documents d'agréments respectifs. Ceux-ci font partie de la livraison des appareils ou peuvent être téléchargés sur saisie du numéro de série de votre appareil dans la zone de recherche sur " www.vega.com" ainsi que dans la zone de téléchar- gement générale. -
Page 31: Dimensions
½ NPT ½ NPT ½ NPT M20x1,5/ ½ NPT Fig. 12: Versions de boîtiers Chambre unique en plastique Chambre unique en acier inoxydable (électropolie) Chambre unique en acier inoxydable (coulée de précision) Une chambre - aluminium VEGAVIB 62 • Sortie statique... - Page 32 9 Annexe G1 1 / 2 ø 11 mm (0.43") ø 29 mm (1.14") ø16 mm (0.63") Fig. 13: VEGAVIB 62 avec câble porteur PUR Longueur du capteur, voir au chapitre " Caractéristiques techniques" VEGAVIB 62 • Sortie statique...
- Page 33 9 Annexe ø 10 mm (0.39") ø 29 mm (1.14") ø16 mm (0.63") Fig. 14: VEGAVIB 62 avec câble porteur FEP Longueur du capteur, voir au chapitre " Caractéristiques techniques" VEGAVIB 62 • Sortie statique...
-
Page 34: Droits De Propriété Industrielle
Les lignes de produits VEGA sont globalement protégées par des droits de propriété intellec- tuelle. Pour plus d'informations, on pourra se référer au site www.vega.com. VEGA lineas de productos están protegidas por los derechos en el campo de la propiedad indus- trial. Para mayor información revise la pagina web www.vega.com. - Page 35 Notes VEGAVIB 62 • Sortie statique...
-
Page 36: Date D'impression
