Système vidéo HDR
Lorsqu'un système de caméra de format 4K est sélectionné, la
plage dynamique de la caméra peut être améliorée pour
produire la sortie vidéo HDR de SLOT1 et SLOT2 en réglant
HDR MODE sur Live HDR ou CINEMA.
Réglez HDR Look en même temps.
SLOT1 et SLOT2 peuvent être configurés séparément et
peuvent émettre HDR/SDR ou 4K/HD.
La sortie HD de SLOT3, SLOT4 et le CCU est toujours vidéo
SDR.
HDR Look
Le réglage HDR Look détermine l'apparence de base
(performances visuelles, attractivité) de la vidéo HDR.
Il s'agit d'un réglage de base qui détermine comment l'image
capturée par la caméra sera affichée à l'écran sous forme
d'image HDR. Vous pouvez sélectionner l'un des trois
réglages suivants.

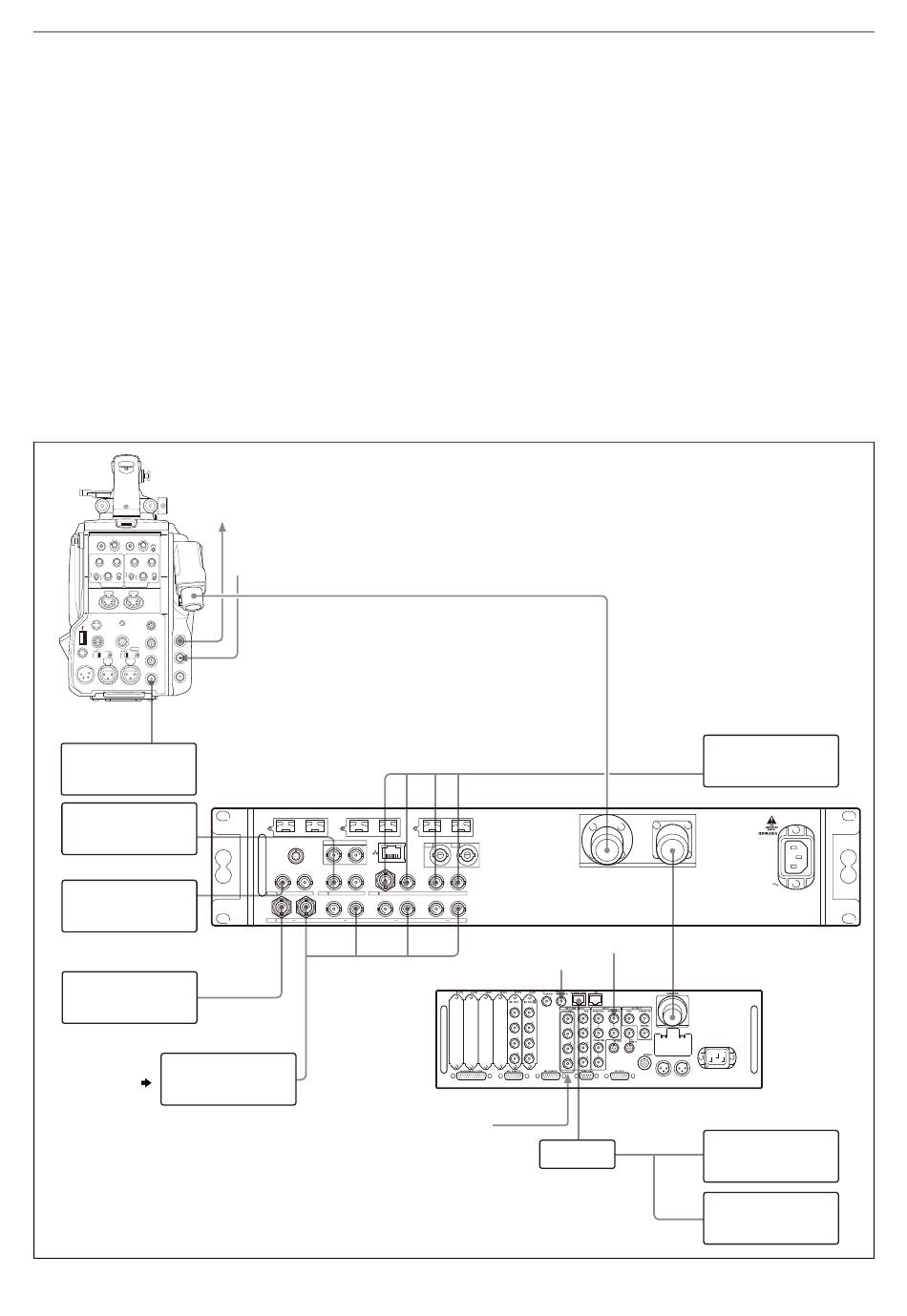

Exemple de connexion
OFF
ON
Sortie de signal HD PROMPTER
RET1
2
3
RET2
2
3
LIGHT
1
4
1
4
ON
OFF
PGM1
PGM2
PGM1
PGM2
LEVEL
MIC
PROD
LEVEL
MIC
PROD
INCOM
INCOM
REAR
ON
REAR
ON
FRONT
OFF
ENG
FRONT
OFF
ENG
INTERCOM 1
INTERCOM 2
DC OUT
EARPHONE
REMOTE
TRACKER
CRANE
PROMPTER
/GEN
LOCK
SDI 1
RET CTRL
FRONT MIC
AES/EBU
LINE
MIC
LINE
MIC
+48V
+48V
TEST
OFF
OFF
OUT
AUDIO IN
DC IN 10.5-17V
CH1
CH2
SDI 2
SDI
MONI
HDC4300
SDI-MONI
Moniteur/prompteur
SDI (numérique)
Moniteur 3G SDI/HD
SDI
3G/HD SDI OUT
Moniteur HD SDI
HD SDI OUT
Moniteur (4K Single-Link :
Sortie HDR/SDR)
V
Un seul peut
Moniteur (4K Quad-Link :
être visualisé.
Sortie HDR/SDR)
Le diagramme ci-dessus montre l'unité à laquelle a été installé le
SKC-IP45AF (en option).
Pour les détails sur l'attribution des connecteurs BNC, voir « Relation entre
le mode de fonctionnement et le format de sortie » (page 22).
Entrée de signal HD TRUNK
SDI OUT
1
REFERENCE
REMOTE
IN
SLOT4
HD SDI OUT
SLOT3
3G/HD SDI OUT
SLOT1
SDI OUT 1
SDI OUT 2
SLOT2
SDI OUT 1
SDI OUT 2
SDI OUT 3
SDI OUT 4
SDI OUT 5
SDI OUT 6
SDI
SDI
SDI
OUT 1
OUT 2
OUT 4
Entrée de signal de retour
Live : Caractéristiques basées sur l'apparence traditionnelle
dérivée des images SDR actuelles. Une image intense
avec un fort contraste et une densité de couleurs élevée.
Une plage dynamique étendue avec une luminosité
d'image substantielle, capturant les hautes lumières sans
surexposition.
Mild : Basé sur le réglage Live mais avec une caractéristique
d'image globalement plus douce.
Natural : Look HLG original. Densité de couleur calme et
douce. Le réglage de la sensibilité réelle est réduit, mais
avec un meilleur rapport S/B. Natural ne peut être
sélectionné que lorsque le réglage OETF du signal de
sortie est HLG.
Câble de fibre optique
2
3
4
CAMERA
SDI1
SDI2
SDI OUT 3
SDI OUT 4
SDI OUT 7
SDI OUT 8
SDI
SDI
Entrée de signal de référence
OUT 6
OUT 8
Entrée de signal de prompteur
HD PROMPTER IN
RETURN INPUT
SDI 1-4
Concentrateur
21
Sortie HDR/SDR
Sortie 4K/HD
CAMERA
CCU
CCU
Câble de fibre optique
REFERENCE
CAMERA
LAN
HDCU2000/2500 (CCU)
Unité de configuration principale
MSU-1000/1500
Panneau de
télécommande
série RCP-3000/1000
BPU4500A
