Nomenclature

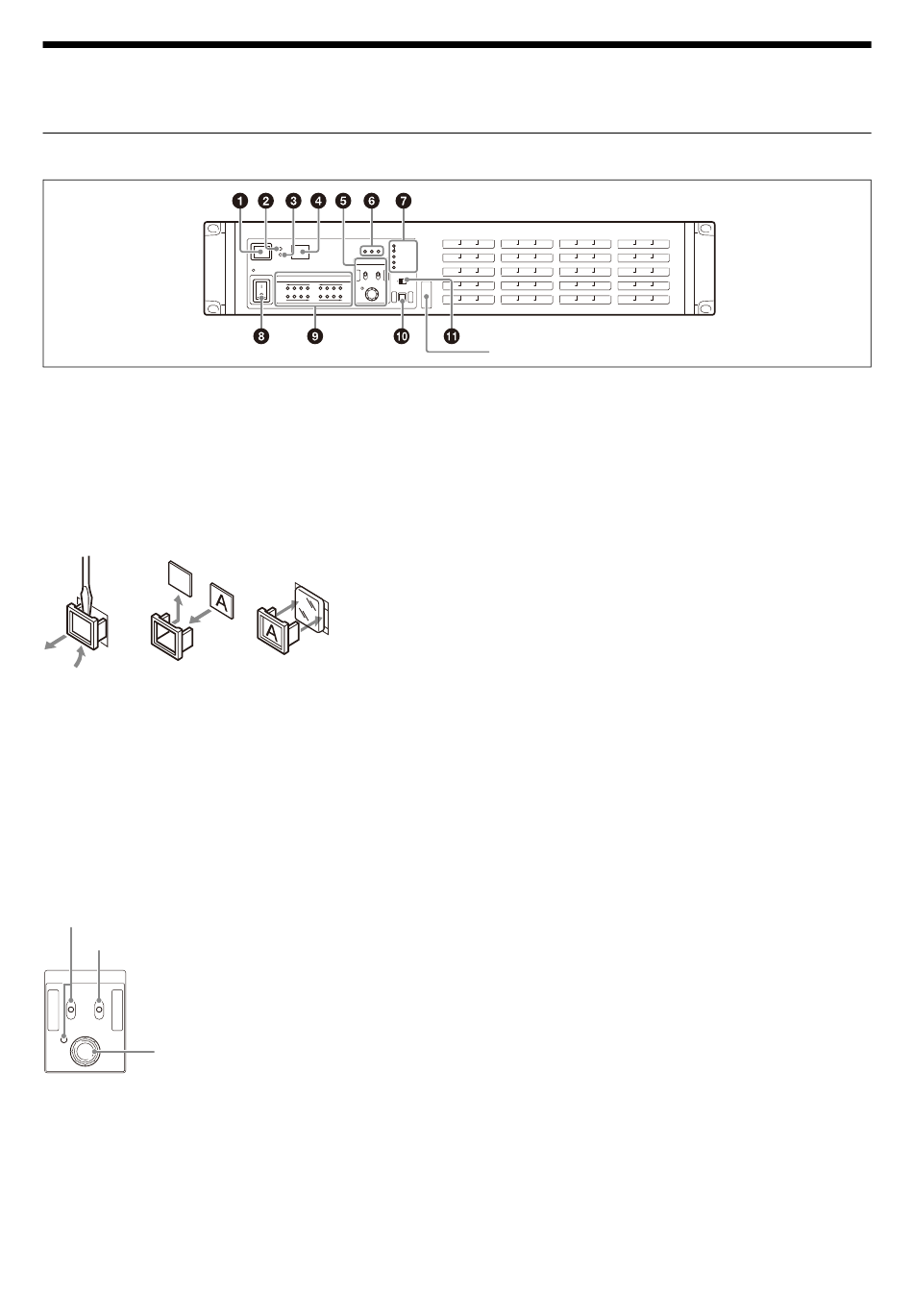

Panneau avant
a Voyant de signalisation rouge
S'allume lorsqu'un signal du voyant rouge est reçu. Lorsque
vous appuyez sur la touche CALL de la caméra vidéo, de
l'unité de configuration principale MSU-1000 ou du panneau
de télécommande série RCP-3000/1000, le voyant s'éteint s'il
est allumé et s'allume s'il est éteint.
Une plaque numérotée fournie peut être fixée (voir diagramme
suivant).
b Voyant de signalisation jaune
S'allume lorsqu'un signal du voyant jaune est reçu.
c Voyant de signalisation vert
S'allume lorsqu'un signal du voyant vert est reçu.
d Affichage de numéro de la CCU
Affiche le numéro de la caméra spécifié dans le menu de la
CCU, pour la connexion système.
Aucun numéro ne s'affiche lorsque cet appareil est utilisé
comme unité d'extension.
e Bloc de contrôle MENU
Levier et indicateur DISP/MENU
Levier CANCEL/ENTER
MENU
CANCEL
DISP
MENU
ENTER
Bouton de commande
Levier et indicateur DISP/MENU : Utilisé pour afficher l'état
et le menu. L'indicateur s'allume lorsque le menu s'affiche.
Levier CANCEL/ENTER : Utilisé pour annuler/saisir les
réglages lorsque le menu est affiché.
Bouton de commande (encodeur rotatif) : Utilisé pour
commuter les pages lorsque l'écran d'état est affiché.
Utilisé pour déplacer le curseur dans la page et pour
modifier le réglage de l'élément sélectionné lorsque le
menu est affiché.
NETWORK
REF IN
1
2
3
UNLOCK
RCP/MSU
MENU
COM ERROR
DISP
CANCEL
FAN STOP
POWER
MENU LOCK
OPTICAL CONDITION
OFF
ON
MENU
ENTER
SW
CAM
BPU
CCU
Connecteur USB (pour technicien de service)
Le fait d'appuyer sur le bouton de commande a la même
fonction que le fait de régler le levier CANCEL/ENTER sur
ENTER.
f Indicateurs NETWORK
Lorsque le SKC-IP45AF (en option) est installé : Affiche
l'état de NMI-LAN.
1 : Correspond au SLOT 1 NMI LAN 1 à 2.
2 : Correspond au SLOT 2 NMI LAN 1 à 2.
3 : Correspond au SLOT 3/4 NMI LAN 1 à 2.
Vert : Etat normal
Clignotant vert : Le processus de synchronisation
réseau est en cours.
Éteint : Le module SFP+ n'est pas installé.
IP Live System Manager est déconnecté.
La connexion IP Live System Manager est établie.
Clignotant rouge : Non verrouillé sur le signal de
synchronisation réseau. La réception de signal n'est
pas disponible.
Lorsque le SKC-4001 (en option) est installé : Affiche l'état
genlock du réseau.
Clignotement à basse vitesse : Maître PTP non détecté
Clignotement à haute vitesse : Initiation de genlock en
cours
Allumé : État de genlock
Éteint : Réglage genlock du réseau désactivé
g Indicateurs d'affichage d'état
REF IN (vert) : Indique que le fonctionnement est synchronisé
sur le signal d'entrée REFERENCE.
UNLOCK (rouge) : Indique que le fonctionnement n'est pas
synchronisé avec le signal d'entrée de référence.
Lorsque l'appareil est raccordé à une CCU, REF IN et
UNLOCK indiquent le statut de verrouillage de la CCU.
RCP/MSU : Affiche l'état de connexion de système réseau.
Allumé : Indique qu'un dispositif de commande externe
(Unité de configuration principale MSU-1000 ou le
panneau de télécommande série RCP-3000/1000) est
raccordé lorsque le réglage CNS MODE dans <CNS
SETTINGS> est réglé sur BRIDGE.
Clignotant : Indique qu'un dispositif de commande
externe (Unité de configuration principale MSU-1000
ou le panneau de télécommande série RCP-
3000/1000) n'est pas correctement raccordé lorsque
le réglage CNS MODE dans <CNS SETTINGS> est
réglé sur BRIDGE.
Éteint : Indique que le câble LAN n'est pas raccordé ou
que les paramètres de connexion du système de
