réseau n'ont pas été réglés lorsque le réglage CNS
MODE dans <CNS SETTINGS> est réglé sur
BRIDGE.
L'indicateur est toujours éteint lorsque CNS MODE est
réglé sur LEGACY.
Pour en savoir plus, reportez-vous à « <CNS
SETTINGS> » (page 44).
COM ERROR (rouge) : Indique une erreur de communication
avec la caméra vidéo, la CCU ou un dispositif de
commande externe (tel que le panneau de télécommande
série RCP-3000/1000).
FAN STOP (rouge) : Indique que le ventilateur interne s'est
arrêté.
h Commutateur et indicateur POWER
Permet d'allumer et d'éteindre l'alimentation de l'appareil, de
la caméra vidéo, du panneau de télécommande série RCP-
3000/1000 ou tout autre dispositif raccordé au connecteur
REMOTE. Commutez sur « ? » pour la mise sous tension et
sur « a » pour la mise hors tension.
L'indicateur s'allume lorsque l'appareil est sous tension.
i Indicateurs de condition de signal optique
Affiche la condition de niveau de signal optique du lien de
communication, entre la caméra vidéo, la CCU et l'appareil.

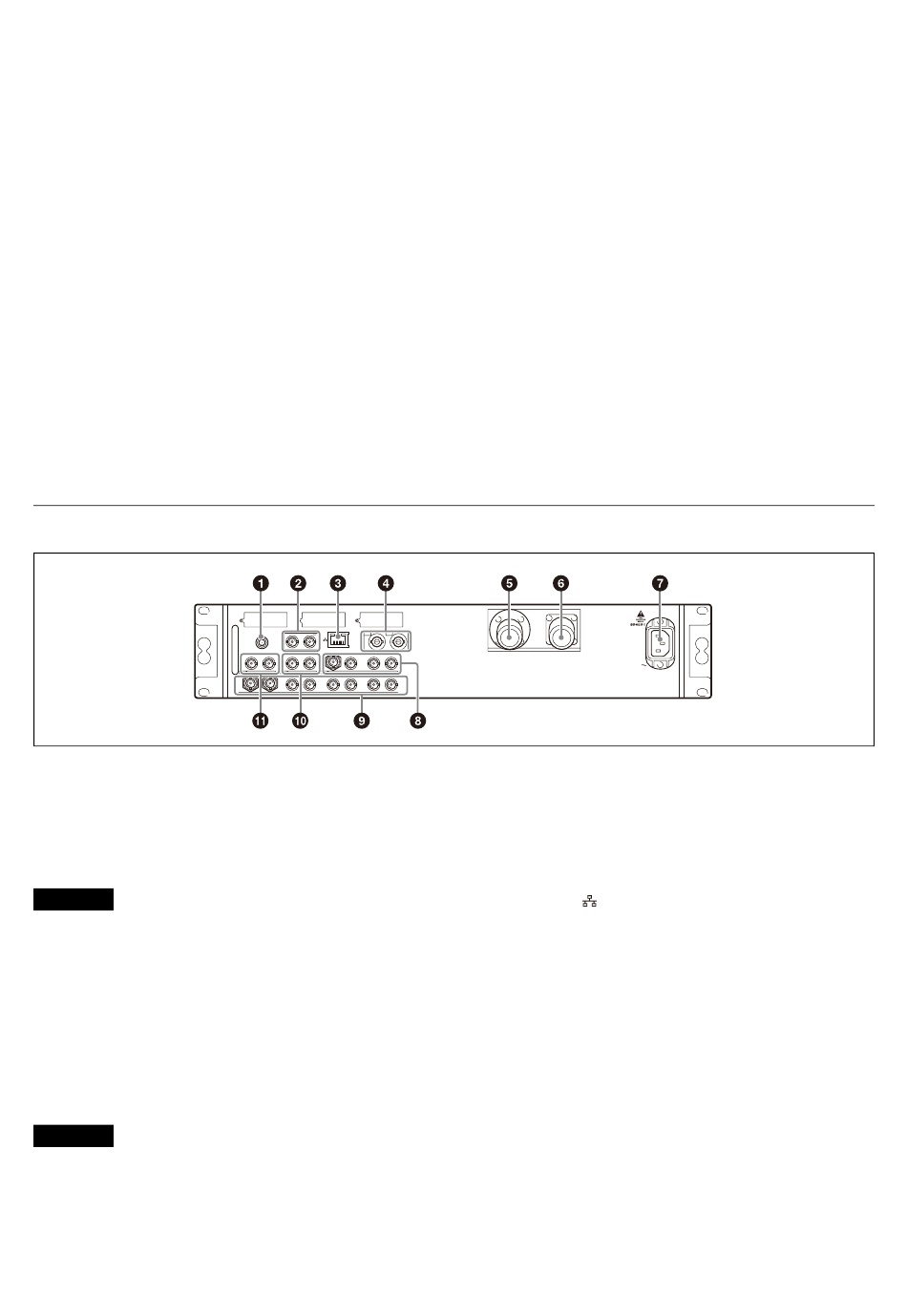

Panneau arrière
a Connecteur REMOTE (type rond, 8 broches)
Permet le raccordement à un panneau de télécommande
série RCP-3000/1000 ou une unité de configuration principale
MSU-1000 à l'aide du câble de connexion CCA-5. Les signaux
de télécommande sont transmis et reçus via ce connecteur.
Ce connecteur fournit l'alimentation lorsqu'il est connecté à un
panneau de télécommande série RCP-3000/1000.
Remarque
Lorsque l'appareil est raccordé à une CCU, ne raccordez rien
à ce connecteur.
b Connecteurs REFERENCE IN/OUT (signal sync de
référence)
• Connecteur IN (type BNC) (gauche)
Permet l'entrée d'un signal de synchronisation HD à trois
niveaux externe ou d'un signal de synchronisation SD de
référence (signal de référence black burst).
Ce type de signal de référence est détecté automatiquement
et peut être vérifié dans le menu de configuration.
Remarque
Lorsque l'appareil est raccordé à une CCU, ne raccordez rien
à ce connecteur.
• Connecteur OUT (type BNC) (droite)
Lorsqu'un signal de synchronisation de référence est entré par
le connecteur IN ou si l'appareil est hors tension, le signal
REFERENCE
REMOTE
SDI1
SDI2
IN
SLOT4
HD SDI OUT
SLOT3
3G/HD SDI OUT
SLOT1
SDI OUT 1
SDI OUT 2
SDI OUT 3
SDI OUT 4
SLOT2
SDI OUT 1
SDI OUT 2
SDI OUT 3
SDI OUT 4
SDI OUT 5
SDI OUT 6
SDI OUT 7
SDI OUT 8
CAMTBPU : Niveau de signal de l'appareil vers la caméra
vidéo
CAMtBPU : Niveau de signal de la caméra vidéo vers
l'appareil
BPUTCCU : Niveau de signal de la CCU vers l'appareil
BPUtCCU : Niveau de signal de l'appareil vers la CCU
Indique l'état du signal de réception en fonction des
indicateurs suivants.
Deux indicateurs verts (droite) : La condition du signal de
réception est très bonne.
Un indicateur vert (2me à partir de la droite) : La condition
du signal de réception est OK.
Un indicateur jaune (2me à partir de la gauche) : Le niveau
du signal de réception est bas.
Un indicateur rouge (gauche) : Le niveau du signal de
réception est extrêmement bas.
j Touches attribuables
Vous pouvez attribuer des fonctions à ces touches à partir du
menu BPU.
k Commutateur de verrouillage de menu
Verrouille le bloc de commande de menu sur le panneau
avant.
CAMERA
CCU
entré par le connecteur IN est émis tel quel (en boucle).
Autrement, ce connecteur émet un signal de synchronisation
composite SD ou un signal HD à trois niveaux externe à partir
du générateur de signal de synchronisation interne (signal HD
à trois niveaux réglé par défaut au départ d'usine).
Disponible uniquement lorsqu'elle est utilisée comme unité
d'extension de caméra.
c Connecteur
(LAN) (RJ-45 8 broches)
Permet de raccorder un LAN. Se connecte à un concentrateur
LAN (10BASE-T/100Base-TX) via un câble LAN (type
protégé, catégorie 5 ou supérieure).
d Connecteurs SDI1 et SDI2 (entrée de retour vidéo)
(type BNC)
Permet de se raccorder à des entrées de signal de retour
vidéo 3G/HD-SDI, indépendant à 2 systèmes. Cette sélection
SDI1/SDI2 est effectuée avec le commutateur de retour sur la
caméra vidéo. Le connecteur SDI2 se transforme en
connecteur d'entrée du prompteur HD en activant HD
PROMPTER sur la page <RETURN> du menu
CONFIGURATION.
Disponible uniquement lorsqu'elle est utilisée comme unité
d'extension de caméra.
e Connecteur CAMERA (connecteur de fibre optique)
Se raccorde à une caméra vidéo via un câble de fibre optique.
Tous les signaux de caméra vidéo (alimentation, signaux de
11
