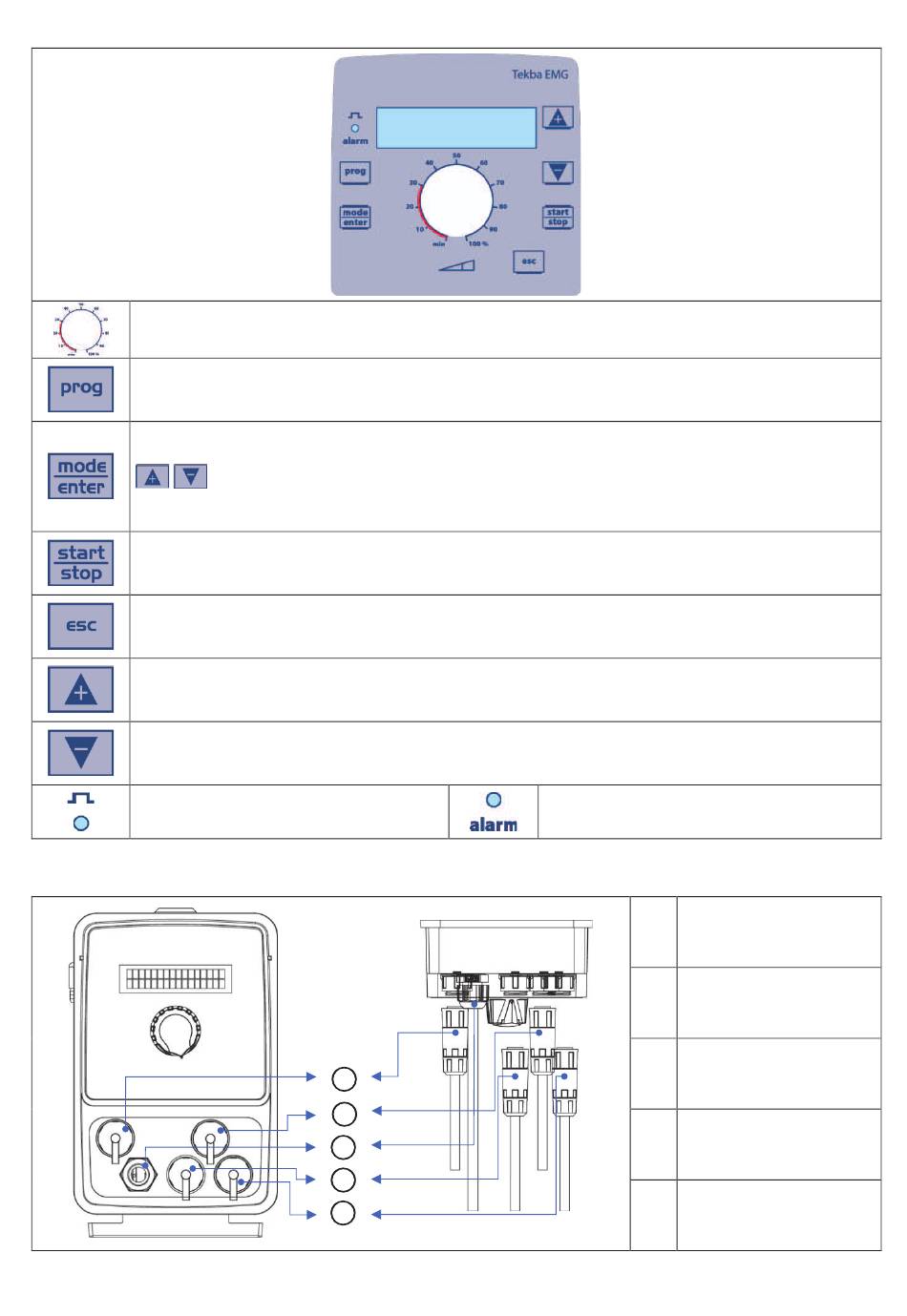

5. Panneau de contrôle
Régulation de la longueur de course
Accès au menu de programmation
Pendant la phase de fonctionnement de la pompe : si cette touche est enfoncée elle affiche à des
intervalles réguliers les valeurs programmées ; si elle est enfoncée en même temps que les touches
cours de la programmation, elle fait fonction de "enter", c'est-à-dire qu'elle confirme l'entrée dans les
différents niveaux de menu et les modifications à l'intérieur de ces derniers.
Fait démarrer et met à l'arrêt la pompe. Dans les conditions d'alarme de niveau (unique fonction
d'alarme), de flux et de mémoires actives, elle désactive la signalisation sur l'afficheur.
Pour "quitter" ces différents niveaux de menu. Avant de quitter définitivement la programmation, on
accède à la demande d'enregistrement des modifications
Fait défiler les menus vers le haut ou augmente les valeurs numériques à modifier. En mode de
fonctionnement Batch, elle peut faire démarrer le dosage.
Fait défiler les menus vers le bas, ou réduit les valeurs numériques à modifier.
Led verte clignotante pendant le dosage.
6. Connexions électriques
EM00136526
elle augmente ou réduit une valeur dépendant du mode de fonctionnement choisi. Au
1
2
3
4
5
rev. 1.0
Led rouge qui s'allume dans les différentes
situations d'alarme.
1
2
3
4
5
FR
Entrée contrôle niveau
Entrée fréquence & mA
Alimentation
100-240V (50/60Hz)
Sortie relais
Entrée de flux et de
pause
3
