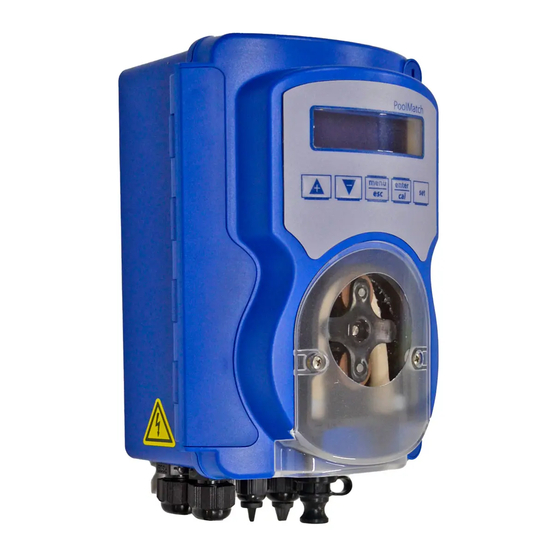

Seko PoolMatch pH Manuel D'installation

Masquer les pouces

Publicité

Les langues disponibles
  • FR

Les langues disponibles

Liens rapides

Télécharger ce manuel
0000138883
PoolMatch
pH · ORP
rev. 1.0
INSTRUCTIONS MANUAL
MANUAL DE INSTALACION
MANUEL D'INSTALLATION
MANUALE D'INSTALLAZIONE
EN
DE
HANDBUCH
ES
FR
IT

Publicité

loading

Manuels Connexes pour Seko PoolMatch pH

Sommaire des Matières pour Seko PoolMatch pH

  • Page 1 PoolMatch pH · ORP INSTRUCTIONS MANUAL HANDBUCH MANUAL DE INSTALACION MANUEL D’INSTALLATION MANUALE D’INSTALLAZIONE 0000138883 rev. 1.0...
  • Page 2 0000138883 rev. 1.0...
  • Page 3 (IDxOD mm) (IDxOD mm) injection valve PVC tube PE tube (4m) (5m) (1/2” M to 3/8” F) Item* System PoolMatch pH PoolMatch ORP * The values from the table represents the number of items inside the package. 0000138883 rev. 1.0...
  • Page 4 PoolMatch | pH · ORP WARNING! These products are DANGEROUS and require special precautions during use, handling and storage. • NEVER mix chemical products. • NEVER allow children or people who have not read this manual to use or tamper with PoolMatch or any of its peripheral components (including chemical products).
  • Page 5 5. Output Relay Auxiliary Pump (Dry contact, Relay 250 Vac 10 A) 6. Output Relay Alarm remote (Dry contact, Relay 250 Vac 10 A) Recirculating pump 230V 4. TECHNICAL SPECIFICATIONS Specifications PoolMatch pH PoolMatch ORP Measure range 3.0 ÷ 10.0 pH 200 ÷ 999 mV Set Point range 6.0 ÷...
  • Page 6 PoolMatch | pH · ORP 5. SETUP INSTRUCTIONS POOLMATCH SYSTEM 1) Button to increase the value 2) Button to decrease the value 3) Button Menu/Esc 4) Button Cal/OK 5) Button to set the setpoint 6) Digital display Program Setup – Press for 5 seconds At the entry of each menu item, the parameter can be directly modified using the arrow keys ( Confirmation of the current setting and switching to the next item is done by pressing the...
  • Page 7 PoolMatch | pH · ORP Save and exit Program setup – Press Pressing the key determines the exit from the programming menu with saving of the parameters, if the parameter of the menu item in which one is in has not been changed when pressing the key.
  • Page 8 PoolMatch | pH · ORP 6. pH CALIBRATION 4 pH 60 s 4 pH calibration Set pH calibration 7 pH 60 s 7 pH calibration Save and exit 0000138883 rev. 1.0...
  • Page 9 PoolMatch | pH · ORP 7. ORP CALIBRATION 475mV 60 s 475 mV calibration Set ORP calibration Save and exit 0000138883 rev. 1.0...
  • Page 10 PoolMatch | pH · ORP 8. PROPORTIONAL DOSING Setpoint = 7.4 pH Dosing mode = Acid Setpoint = 700 mV Dosing mode = Low 0000138883 rev. 1.0...
  • Page 11 PoolMatch | pH · ORP 9. ALARMS Alarm Display PoolMatch pH Display PoolMatch ORP Actions to do - Restore Product tank Level - Replace or check the Measure out of (<5 pH) measure probe range (<100 mV) (>9pH) - Restore pH / ORP measure...
  • Page 12 PoolMatch | pH · ORP 10. HANDLING Hose replacement: Open the pump’s lid and release the Position the roller at 7h05, turning it Completely release left hose by pulling the left connector in the direction of the circular arrow. connector, holding it taut towards upward.
  • Page 13 M: 4x6 (IDxOD mm) (IDxOD mm) K: Wasser (1/2” außen auf 3/8” PVC-Schlauch PE-Schlauch (4m) (5m) innen) Artikel* System PoolMatch pH PoolMatch ORP * Die Zahlen in der Tabelle geben die Anzahl der jeweiligen Artikel im Lieferumfang an. 0000138883 Rev. 1.0...
  • Page 14 PoolMatch | pH · ORP ACHTUNG! Diese Produkte sind GEFÄHRLICH und der Umgang mit ihnen, der Gebrauch und die Lagerung erfordern besondere Vorsichtsmaßnahmen. • Chemikalien NIEMALS miteinander vermischen. • NIEMALS Kinder oder mit dieser Anleitung nicht vertraute Personen die Vorrichtung PoolMatch oder zugehörige Komponenten einschließlich der Chemikalien verwenden oder damit hantieren lassen.
  • Page 15 4. Eingang Temperaturfühler (PT100 Temperaturfühler) 5. Ausgangsrelais Hilfspumpe (Trockenkontakt, Relais 250 Vac 10 A) 6. Ausgang Fernalarmrelais (Trockenkontakt, Relais 250 Vac 10 A) Umwälzpumpe 4. TECHNISCHE DATEN Daten PoolMatch pH PoolMatch ORP Messbereich 3,0 ÷ 10,0 pH 200 ÷ 999 mV Sollwertbereich 6,0 ÷...
  • Page 16 PoolMatch | pH · ORP 5. SETUP-ANLEITUNGEN POOLMATCH-SYSTEM 1) Taste zur Erhöhung des Wertes 2) Taste zum Verringern des Wertes 3) Taste Menü/Esc 4) Taste Cal/OK 5) Taste zum Einstellen des Sollwerts 6) Digitalanzeige Programm-Einstellung - 5 Sekunden lang gedrückt halten Bei der Eingabe jedes Menüpunktes kann der Parameter direkt mit den Pfeiltasten geändert werden( Die Bestätigung der aktuellen Einstellung und das Umschalten zum nächsten Punkt erfolgen durch Drücken der Taste...
  • Page 17 PoolMatch | pH · ORP Off/AusSpeichern und Programm verlassen - drücken Durch Drücken der Taste wird das Programmiermenü mit Speichern der Parameter verlassen, wenn der Parameter des Menüpunktes, in dem man sich befindet, beim Drücken der Taste nicht geändert wurde Sollwerteinstellung -Taste 3 Sekunden lang drücken, verwenden, um den gewünschten Wert einzustellen.
  • Page 18 PoolMatch | pH · ORP 6. pH-KALIBRIERUNG pH 4 pH-Kalibrierung 60 s pH 4-Kalibrierung einstellen 7 pH 60 s pH 7-Kalibrierung Speichern und verlassen 0000138883 Rev. 1.0...
  • Page 19 PoolMatch | pH · ORP 7. ORP-KALIBRIERUNG 475 mV ORP-Kalibrierung 60 s 475 mV-Kalibrierung einstellen Speichern und verlassen 0000138883 Rev. 1.0...
  • Page 20 PoolMatch | pH · ORP 8. PROPORTIONALE DOSIERUNG Sollwert = 7,4 pH Dosiermodus = Säure Sollwert = 700 mV Dosiermodus = Niedrig 0000138883 Rev. 1.0...
  • Page 21 PoolMatch | pH · ORP 9. ALARME Alarm Display PoolMatch pH Display PoolMatch ORP Maßnahmen - Produktbehälter Füllstand zurücksetzen Messung - Den Messfühler prüfen, ggf. außerhalb des (<5 pH) ersetzen zulässigen (<100 mV) - pH-/ORP-Messgröße (>9pH) wiederherstellen Bereichs OFA-Alarm - Zum Zurücksetzen (Zeit >...
  • Page 22 PoolMatch | pH · ORP 10. HANDHABUNG Ersetzen der Schläuche: Den Pumpendeckel öffnen und den Den Rotor auf 7:05 Uhr stellen, dazu Den linken Anschluss vollständig Schlauch durch Hochziehen des in Richtung des kreisförmigen Pfeils freigeben und dabei leicht nach linken Anschlusses freigeben.
  • Page 23 (IDxOD mm) (4m) (IDxOD mm) (5m) (1/2” M hasta 3/8” F) Elemento* Sistema PoolMatch pH PoolMatch ORP * Los valores de la tabla representan el número de elementos que se encuentran dentro del paquete. 0000138883 rev. 1.0...
  • Page 24 PoolMatch | pH · ORP ¡ADVERTENCIA! Estos productos son PELIGROSOS y requieren precauciones especiales durante su uso, manipulación y almacenamiento. • No mezcle NUNCA productos químicos. • No permita NUNCA que niños o personas que no hayan leído este manual usen o manipulen PoolMatch o alguno de sus componentes periféricos (incluidos los productos químicos).
  • Page 25 PoolMatch | pH · ORP 3. CONEXIONES ELÉCTRICAS Conecte el cable de alimentación a la red eléctrica y el cable previamente conectado del servocontrol al contacto auxiliar de la caja del filtro (230 Vca). PT100 temperature probe Diagrama de cableado: 1.
  • Page 26 PoolMatch | pH · ORP 5. INSTRUCCIONES DE CONFIGURACIÓN DEL SISTEMA POOLMATCH 1) Botón para aumentar el valor 2) Botón para reducir el valor 3) Botón Menú/Esc 4) Botón Cal/OK 5) Botón para configurar el punto de ajuste 6) Pantalla digital Configuración del programa –...
  • Page 27 PoolMatch | pH · ORP Guardar y salir de la configuración del programa – Pulse Al pulsar la tecla se sale del menú de programación y se guardan los parámetros si el parámetro del elemento del menú en el que se encuentra no ha cambiado al pulsar la tecla Configuración del punto de ajuste Pulse el botón durante 3 segundos, use...
  • Page 28 PoolMatch | pH · ORP 6. CALIBRACIÓN DEL pH 4 pH Ajustar la 60 s Calibración pH 4 calibración de pH Calibración del pH 7 7 pH 60 s Guardar y salir 0000138883 rev. 1.0...
  • Page 29 PoolMatch | pH · ORP 7. CALIBRACIÓN DEL ORP 475 mV Ajustar la calibración 60 s Calibración 475 mV de ORP Guardar y salir 0000138883 rev. 1.0...
  • Page 30 PoolMatch | pH · ORP 8. DOSIFICACIÓN PROPORCIONAL Punto de ajuste = 7,4 pH Modo de dosificación = ácido Punto de ajuste = 700 mV Modo de dosificación = Bajo 0000138883 rev. 1.0...
  • Page 31 PoolMatch | pH · ORP 9. ALARMAS Pantalla ORP Acciones que deben Alarma Pantalla pH PoolMatch PoolMatch realizarse - Restablezca el depósito de Nivel producto - Sustituya o compruebe la Medida fuera de (<5 pH) sonda de medición rango (<100 mV) - Restablezca la medida de (>9 pH) pH / ORP...
  • Page 32 PoolMatch | pH · ORP 10. MANIPULACIÓN Sustitución de la manguera: Abra la tapa de la bomba y suelte la Coloque el rollo a las 7h 05, Suelte por completo el conector manguera tirando conector girándolo en la dirección de la flecha izquierdo, manteniéndola tensa...
  • Page 33 M: Tube de PE 4x6 soupape d'injection (IDxOD mm) (4m) (IDxOD mm) (5m) (1/2” M vers 3/8” F) Élément * Système PoolMatch pH PoolMatch ORP * Les valeurs du tableau représentent le nombre d’éléments contenus à l’intérieur du paquet. 0000138883 Rév. 1.0...
  • Page 34 PoolMatch | pH · ORP MISE EN GARDE ! Ces produits sont DANGEREUX et requièrent des précautions particulières lors de leur utilisation, leur manipulation et leur stockage. • NE JAMAIS mélanger les produits chimiques. NE JAMAIS laisser des enfants ou des personnes qui n’ont pas lu ce manuel, utiliser ou manipuler •...
  • Page 35 5. Sortie Relais pompe à distance (contact sec, relais 250 Vca 10 A) 6. Sortie Relais alarme à distance (contact sec, relais 250 Vca 10 A) Pompe de recirculation 4. SPECIFICATIONS TECHNIQUES Spécifications PoolMatch pH PoolMatch ORP Plage de mesure 3,0 ÷ 10,0 pH 200 ÷ 999 mV Plage de point de consigne 6,0 ÷...
  • Page 36 PoolMatch | pH · ORP 5. INSTRUCTIONS DE CONFIGURATION SYSTEME POOLMATCH 1) Bouton pour augmenter la valeur 2) Bouton pour diminuer la valeur 3) Bouton Menu/Échap 4) Bouton Étal/OK 5) Bouton pour configurer le point de consigne 6) Écran numérique Configuration du programme –...
  • Page 37 PoolMatch | pH · ORP Enregistrer et quitter la configuration du programme – Appuyer sur Une pression sur la touche détermine la sortie du menu de programmation avec sauvegarde des paramètres, si le paramètre de l’élément de menu dans lequel on se trouve n’a pas été modifié en appuyant sur la touche Réglage du point de consigne Appuyer sur le bouton pendant 3 secondes, utiliser...
  • Page 38 PoolMatch | pH · ORP 6. ÉTALONNAGE pH Définir étalonnage 60 s du pH Étalonnage 4 pH 7 pH 60 s Étalonnage 7 pH Enregistrer et quitter 0000138883 Rév. 1.0...
  • Page 39 PoolMatch | pH · ORP 7. ÉTALONNAGE ORP 475 mV Définir étalonnage 60 s Étalonnage 475 mV Enregistrer et quitter 0000138883 Rév. 1.0...
  • Page 40 PoolMatch | pH · ORP 8. DOSAGE PROPORTIONNEL Point de consigne = 7,4 pH Mode de dosage = Acide Point de consigne = 700 mV Mode de dosage = Bas 0000138883 Rév. 1.0...
  • Page 41 PoolMatch | pH · ORP 9. ALARMES Affichage PoolMatch Alarme Affichage PoolMatch pH Actions à réaliser - Ravitailler le réservoir de Niveau produit - Remplacer ou vérifier la (<5 pH) Mesure hors plage sonde de mesure (<100 mV) (>9 pH)
  • Page 42 PoolMatch | pH · ORP 10. MANUTENTION Remplacement du tuyau : Ouvrir le couvercle de la pompe et Placer le rouleau à 7h05, en le Libérer complètement le connecteur libérer le tuyau en tirant sur le tournant dans le sens de la flèche gauche, en le maintenant tendu vers l’extérieur, et tourner le rouleau connecteur gauche vers le haut.
  • Page 43 M: Tubo PE 4x6 valvola di iniezione (IDxOD mm) (4m) (IDxOD mm) (5m) (1/2” M - 3/8” F) Componente* Sistema PoolMatch pH PoolMatch ORP * I valori riportati nella tabella rappresentano il numero di componenti contenuti nella confezione. 0000138883 rev. 1.0...
  • Page 44 PoolMatch | pH · ORP AVVERTENZA! Questi prodotti sono PERICOLOSI e richiedono precauzioni speciali durante l’uso, la manipolazione e lo stoccaggio. • Non miscelare MAI i prodotti chimici. • Non permettere MAI a bambini o a persone che non abbiano letto il presente manuale di utilizzare o manomettere PoolMatch o i suoi componenti periferici (inclusi i prodotti chimici).
  • Page 45 5. Uscita relè pompa ausiliaria (contatto pulito, relè da 250 Vca 10 A) 6. Uscita allarme relè remoto (contatto pulito, relè da 250 Vca 10 A) Pompa di ricircolo 4. SPECIFICHE ELETTRICHE Specifiche PoolMatch pH PoolMatch ORP 3,0 ÷ 10,0 pH 200 ÷ 999 mV Intervallo misura Intervallo setpoint 6,0 ÷...
  • Page 46 PoolMatch | pH · ORP 5. ISTRUZIONI DI CONFIGURAZIONE DEL SISTEMA POOLMATCH 1) Pulsante per aumentare il valore 2) Pulsante per ridurre il valore 3) Pulsante Menu/Esc 4) Pulsante Cal/OK 5) Pulsante di impostazione del setpoint 6) Display digitale Configurazione del programma - Premere per 5 secondi Accedendo ad ogni voce del menu, è...
  • Page 47 PoolMatch | pH · ORP Salva ed esci dalla configurazione del programma - Premere Premendo si esce dal menu di programmazione salvando i parametri, a condizione che la voce del menu in cui ci si trova non sia stata modificata quando si è premuto il tasto Regolazione del setpoint Tenere il pulsante premuto per 3 secondi, usare...
  • Page 48 PoolMatch | pH · ORP 6. CALIBRAZIONE pH 4 pH Configura Calibrazione pH 4 60 s calibrazione pH 7 pH 60 s Calibrazione pH 7 Salva ed esci 0000138883 rev. 1.0...
  • Page 49 PoolMatch | pH · ORP 7. CALIBRAZIONE ORP 475mV Calibrazione 475 mV 60 s Calibrazione ORP Salva ed esci 0000138883 rev. 1.0...
  • Page 50 PoolMatch | pH · ORP 8. DOSAGGIO PROPORZIONALE Setpoint= 7,4 pH Modalità di dosaggio = Acido Setpoint = 700 mV Modalità di dosaggio = Bassa 0000138883 rev. 1.0...
  • Page 51 PoolMatch | pH · ORP 9. ALLARMI Allarme Display PoolMatch pH Display PoolMatch ORP Azioni da eseguire - Ripristinare il serbatoio Livello prodotto - Sostituire o controllare la Misura fuori (<5 pH) sonda di misura intervallo (<100 mV) - Ripristinare la misura pH / (>9pH)
  • Page 52 PoolMatch | pH · ORP 10. MOVIMENTAZIONE Sostituzione dei tubi: Aprire il coperchio della pompa e Posizionare il rullo alle ore 7:05, Rilasciare completamente rilasciare il tubo tirando il connettore ruotandolo nella direzione della connettore di sinistra, tenendolo di sinistra verso l’alto. teso verso l’esterno, e ruotare il rullo freccia circolare.
