Les diagrammes ci-dessus montrent que le matériau de l'objet mesuré influe sur la linéarité et sur la valeur de
mesure des détecteurs inductifs linéaires. Les détecteurs sont optimisés pour l'acier doux. Celui-ci se caracté-
rise par sa capacité à retenir un aimant (magnétique doux, coefficient de perméabilité >> 1). Prière de contac-
ter Baumer si vous souhaitez des détecteurs optimisés pour d'autres matériaux.
4.5 Influence du type de montage
Un matériau support électriquement conducteur, situé à proximité de la tête active du détecteur, aura la plus
grande influence sur la sortie d'un détecteur inductif.
La courbe de sortie sera plus ou moins fortement modifiée en fonction du matériau du boîtier du détecteur et
de la conductivité électrique du matériau support (à proximité de la tête active du détecteur). On différencie
les types de montage suivants :
Type de montage
Non noyé :
Il ne se trouve aucun
matériau conducteur à proximité de
la tête active du détecteur (> 2x la
distance de mesure maximale)
Quasi noyé :
La tête active du détecteur n'est
pas directement entourée d'un
matériau électriquement conduc-
teur mais se trouve un peu en sail-
lie (1/3x Sd).
Noyé (dans un matériau électri-
quement conducteur) :
La tête du détecteur est entière-
ment entourée de matériau conduc-
teur.
Un montage noyé dans un maté-
riau non conducteur (plastique par
ex.) n'aura aucune influence sur le
comportement du détecteur.
Le diagramme qui suit illustre le degré d'influence du matériau support et le type de montage (à différentes
distances de la tête du détecteur).
fr_BA_IRxx.Dxxx_v4.0.docx
18.07.2016 16:01/lop V4.0 ANW_81146130

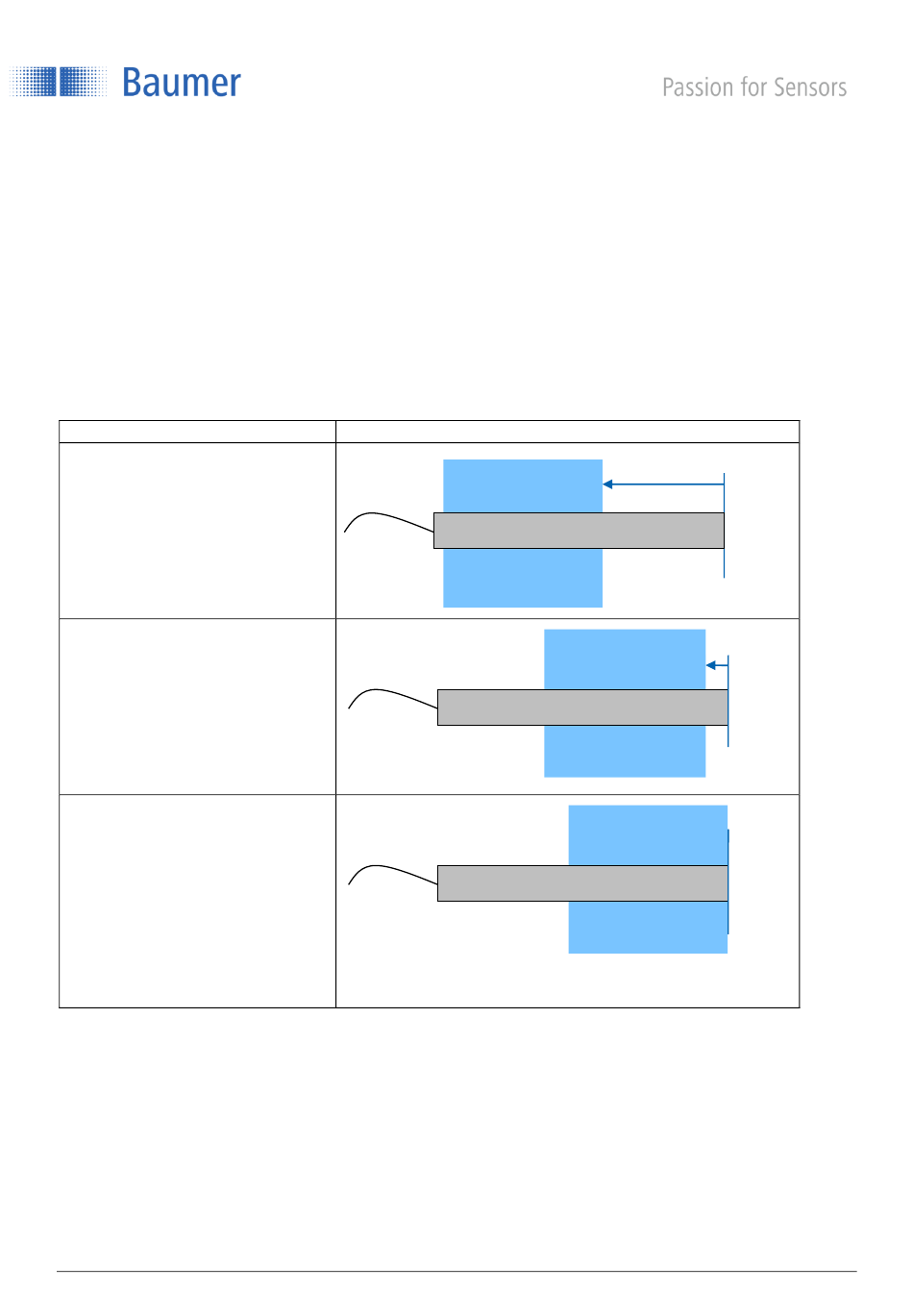

Schéma du type de montage
Matériau électri-
quement conducteur
9/13
> 2x Sd
Détecteur
Détecteur
Matériau électrique-
ment conducteur
Détecteur
Matériau électri-
quement conducteur
1/3x Sd
