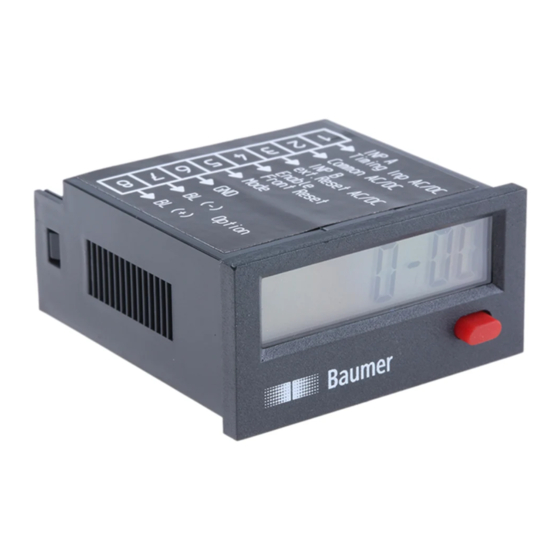

Betriebsanleitung
Betriebsstundenzähler
ISI34, ISI35
Operating instructions
Hour counter
ISI34, ISI35
Instructions d'utilisation
Compteurs horaires à affichage
ISI34, ISI35
Baumer IVO GmbH & Co. KG
Dauchinger Strasse 58 – 62 · DE-78056 Villingen-Schwenningen
Phone +49 (0)7720 942-0 · Fax +49 (0)7720 942-900
info.de@baumerivo.com · www.baumer.com
Sensor Solutions
Motion Control
Vision Technologies
Process Instrumentation
04/10 · 171.55.257/4
Publicité
Table des Matières
Manuels Connexes pour Baumer ISI34
Sommaire des Matières pour Baumer ISI34

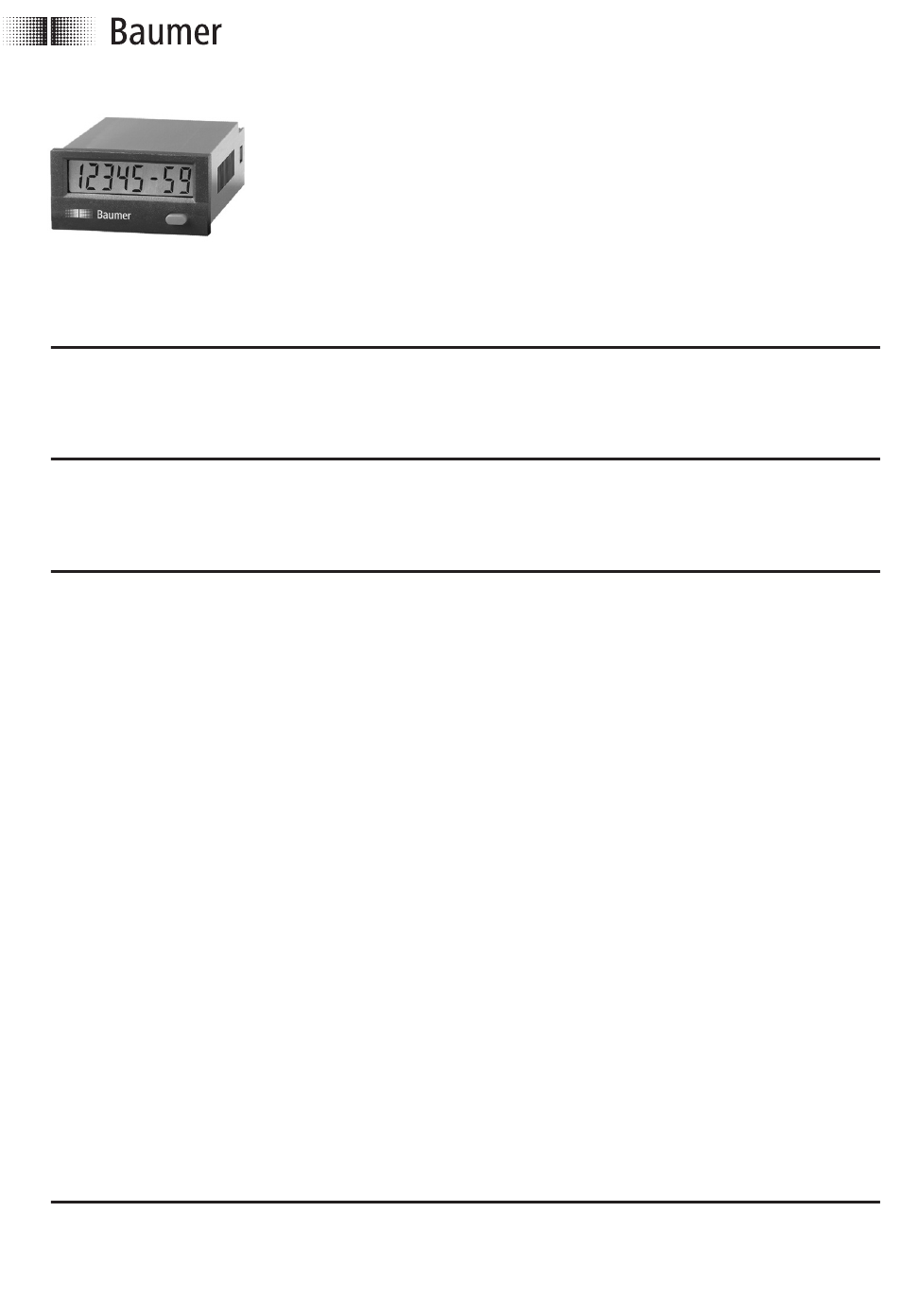

- Page 1 Hour counter ISI34, ISI35 Instructions d’utilisation Compteurs horaires à affichage ISI34, ISI35 Baumer IVO GmbH & Co. KG 04/10 · 171.55.257/4 Dauchinger Strasse 58 – 62 · DE-78056 Villingen-Schwenningen Phone +49 (0)7720 942-0 · Fax +49 (0)7720 942-900 info.de@baumerivo.com · www.baumer.com...
-
Page 2: Beschreibung
ISI34, ISI35 Betriebsanleitung 1.5 Montageanleitung – Befestigungsrahmen vom Gerät abziehen. LCD-Betriebsstundenzähler – Gerät von vorne in den Schalttafelausschnitt einsetzen und auf isiLine 34/35 korrekten Sitz der Frontrahmendichtung achten. – Befestigungsrahmen von hinten auf das Gehäuse aufschieben, Beschreibung bis die Federbügel unter Spannung stehen und die Rastnasen oben und unten eingerastet sind. -
Page 3: Isi35.013Ax01
ISI34, ISI35 1.10 Fehlermöglichkeiten und deren Ursachen Sollte Ihr Gerät trotz allem nicht funktionieren, so wenden Sie sich bitte an die für Sie zuständige Vertretung ganz in Ihrer Nähe, Tastatur lässt sich nicht bedienen: oder rufen Sie direkt bei der technischen Beratung in unserem - Tastaturverriegelungseingang aktiviert Hause an. -
Page 4: Inp A
ISI34, ISI35 Eingangsspezifikationen, Anschlussbelegung und einstellbare Zeitbereiche (DC-Ausführung) Über einen Steuereingang (Schraubklemme 5) wird der Zeitbereich eingestellt). Nr. 3 Nr. 4 Nr. 5 Schraubklemme Nr. 1 Nr. 2 Nr. 6 Nr. 7 Nr. 8 Bezeichnung INP A INP B Reset... -
Page 5: Common
ISI34, ISI35 Eingangsspezifikation, Anschlussbelegung und einstellbare Zeitbereiche (AC-Ausführungen) Über einen Steuereingang (Schraubklemme 5) wird der Zeitbereich eingestellt). Schraubklemme Nr. 5 Nr. 1 Nr. 2 Nr. 3 Nr. 4 Nr. 6 Nr. 7 Nr. 8 Bezeichnung INP A Common INP B... -
Page 6: Lieferumfang
ISI34, ISI35 Lieferumfang: Hinweis: Digitalanzeige Dieses Produkt enthält eine Lithium-Batterie. Nicht Spannbügel gewaltsam öffnen, nicht ins Feuer werfen. Tempera- Frontrahmen für Schraubbefestigung, turen unter –20 °C und über 70 °C vermeiden! Einbauquerschnitt 50 x 25 mm Dieses Gerät enthält eine Lithium-Batterie. Gemäß... - Page 7 ISI34, ISI35 Operating instructions – Slide the fixing clip from the rear onto the housing, until the spring clamps are under tension and the upper and lower LCD Hour meter latching lugs have snapped into place. isiLine 34/35 1.6 Electrical installation...
-
Page 8: Inp B
ISI34, ISI35 1.10 Failure possibilities and causes Impossible to use the keys: If, despite all, your device still does not operate, contact your - Key lock input activated local representative or call us directly for technical support. Counter does not count:... - Page 9 ISI34, ISI35 Input specifications, terminal assignment and adjustable time ranges (DC versions) The time range is set via a control input (screw terminal 5). Screw terminal No. 1 No. 2 No. 3 No. 4 No. 5 No. 7 No. 8 No.
- Page 10 ISI34, ISI35 Input specification, terminal assignment and adjustable time ranges (AC versions) The time range is set via a control input (screw terminal 5). No. 1 No. 2 No. 3 No. 4 No. 5 No. 6 No. 7 No. 8...
- Page 11 ISI34, ISI35 Scope of delivery: Note: Timer This product includes a lithium battery. Do not open Clamp it by force, do not throw it in the fire. Avoid temper- Front frame for screw mounting, atures below –20 °C and above 70 °C!.
-
Page 12: Compteurs Horaires À Affichage Lcd Isiline
ISI34, ISI35 Instructions d’utilisation 1.5 Instructions de montage – Retirer le cadre de fixation de l’appareil. Compteurs horaires à affichage LCD – Introduire l’appareil par l’avant dans la découpe d’encastre- isiLine 34/35 ment du panneau et veiller à ce que le joint du cadre avant soit correctement en place. -
Page 13: Mode
ISI34, ISI35 Exécutions AC : - Polarité (NPN/PNP) inversée Utiliser des fils blindés pour les entrées de comptage et de com- - Pas de raccordement à la masse entre le générateur d’impul- mande afin d’obtenir la résistance CEM maximale. sions et le compteur - Dépassement de la fréquence de comptage maximale... -
Page 14: Caractéristiques Des Entrées, Affectation Des Bornes Et Plages De Temps Réglables (Exécution Cc)
ISI34, ISI35 Caractéristiques des entrées, affectation des bornes et plages de temps réglables (exécution CC) La plage de temps se règle par l’intermédiaire d’une entrée de commande (borne à vis 5). Borne à vis N° 1 N° 2 N° 3 N°... - Page 15 ISI34, ISI35 Caractéristiques des entrées, affectation des bornes et plages de temps réglables (exécution CA) La plage de temps se règle par l’intermédiaire d’une entrée de commande (borne à vis 5). Borne à vis N° 1 N° 2 N° 3 N°...
-
Page 16: Etendue De La Livraison
ISI34, ISI35 Etendue de la livraison : Nota : Compteur Ce produit comporte une batterie au lithium. Ne Etrier de montage pas l’ouvrir de force, ne pas le jeter au feu. Eviter Cadre avant pour fixation par vis, des températures inférieures Découpe d’encastrement 50 x 25 mm... -
Page 17: Table Des Matières
ISI34, ISI35 Anschlussbilder/Connections/Schémas de branchement: DC-Typ: DC-Typ: ISI34.010AX01 ISI34.011AX01 ISI35.010AX01 ISI35.011AX01 max. 30 V DC max. 5 V DC max. 30 V DC max. 5 V DC n.c. n.c. INP B INP B Reset Reset Reset Reset Enable Enable Mode... - Page 18 ISI34, ISI35 Abmessungen/Dimensions/Dimensions: Schalttafelausschnitt/Panel cut-out/Découpe d’encastrement : Abmessungen Einbaurahmen/Frame dimensions/Dimensions du cadre: Schalttafelausschnitt/Panel cut-out/Découpe d’encastrement : Schalttafelausschnitt/Panel cut-out/Découpe d’encastrement : Senkung Af3, DIN 74/Countersinking Af3, DIN 74/Fraisure Af3, DIN 74 www.b umer.com...
