Indicateur
Process / Température / Générateur de consigne
2 seuils d'alarmes, 1 sortie analogique 4-20 mA, 1 générateur de consigne 4-20 mA
Affichage LED «
BLANCHE
Format DIN 48 x 96 mm

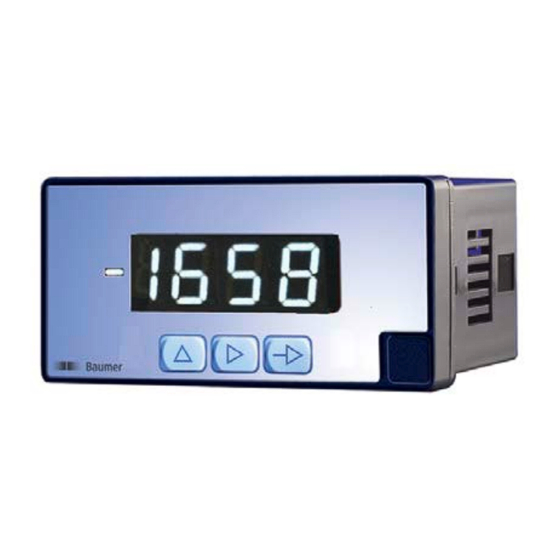

PA406
PA406
|
Caractéristiques techniques
Affichage
Temps de rafraîchissement
Dépassement capacité indiqué par "oUE" Livré
avec 50 étiquettes d'unités autocollantes
Signal d'entrée
Configuration différentielle asymétrique
Entrée Process
Signal
Résolution
±10 V
±200 VDC
±20 mA
Excitation
Entrée Température
Compensation soudure froide pour TC
Courant d'excitation Pt100
Résistance maxi des câbles
Echelle
Résolution
Offset
Précision
Erreur maxi
±(0,1% + 3 digits)
Temps d'échauffement
Conversion A/D du signal d'entrée
Technique
Résolution
Cadence
Fonctions MINI, MAXI
Les fonctions MIN et MAX enregistrent en permanence les
valeurs minimum et maximum de la mesure.
363 route des Martinets • 74250 FILLINGES • Tél 0 450 392 466 • sales.fr@baumer.com
», 4 digits, hauteur d'affichage 14 mm
50 ms
Impédance
1 mV
2 MΩ
20 mV
2 MΩ
2 µA
20 Ω
24 V ± 3 V / 30 mA
-10C à +60°C
1 mA
40 Ω
°C ou °F
0,1° ou 1°
-9,9° à 9,9° ou -99° à 99°
5 min
16 bits
20/s
Points forts
- Appareil configurable en indicateur
• de process pour tension ±10 V ou courant ±20 mA
pour tension ±200 VDC
• de température pour sonde PT100-3 fils
- Affichage 4 digits, LED
de -9999 à 9999, point décimal programmable
- Fonctions MINI, MAXI
- 2 seuils d'alarmes - 1 sortie relais
- Sortie analogique 4-20 mA
- Excitation capteur 24VDC ±3V - 30mA
- Alimentation universelle 20 à 265 VDC / VAC
- 1 seule référence de commande – Tout est intégré
Générateur de consigne 4-20 mA
Permet de générer, sur la sortie analogique, une consigne 4-
20 mA pilotée à partir des touches Up/Down du clavier ou
directement saisie au clavier.
Sortie relais à contact inverseur
Fonctionnement programmable :
- alarme sur seuil haut, seuil bas, seuils haut et bas
- en action retardée par temporisation
- avec hystérésis asymétrique
Pouvoir de coupure
Alimentation universelle
20 à 265 VDC ou 20 à 265 VAC
Consommation
Poids
Température d'utilisation
Protection en façade
Dimensions
Découpe
Boîtier encastrable
Raccordement
Connecteurs débrochables avec système de maintien par
ressort, section 1,5 mm
Conformité DIN EN 61010-1
Emission & immunité
Conformités
Référence de commande
PA406.0F8AX01
Σ∆
Accessoire
ZPA4.001
Baumer SAS
pour thermocouple J, K, T et N
BLANCHE
14 mm
260 VAC / 1A / 150 VA
-10 °C ... +60°C
48 x 96 x 90 mm
Fixation par étrier fourni
2
max.
Classe de protection II
Surtension catégorie II
Degré de pollution 2
DIN EN 61326-1
Accessoire de montage sur rail DIN
www.baumer.com
3 W
150 g
IP65
45 x 93 mm
CE
