Erreur de linéarité
4.3.3
L'erreur de linéarité décrit l'écart maximal entre la caractéristique de sortie réelle et la caractéristique idéale
au sein d'une plage de mesure déterminée (sd_min à sd_max). La caractéristique de sortie idéale correspond
à une droite passant par la distance minimale (sd_min) et le niveau du signal (out_min) ainsi que par la valeur
maximale respective (sd_max et out_max). Une autre possibilité consiste à considérer l'erreur de linéarité
comme le plus petit décalage possible par rapport à la caractéristique de sortie idéale de sorte que la caracté-
ristique de sortie réelle se trouve, sur l'ensemble de la plage de mesure, à l'intérieur de la bande de tolérance.

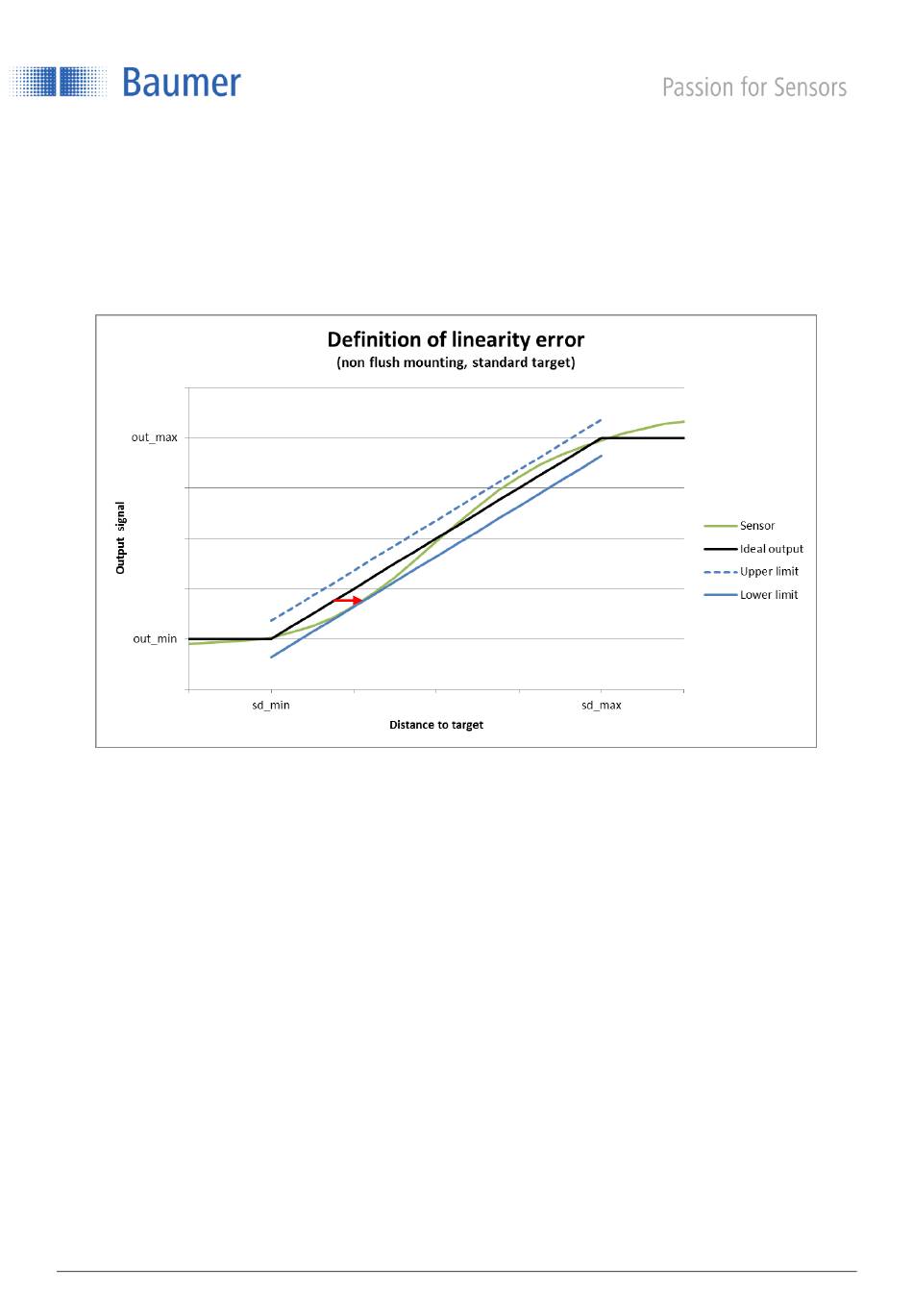

Diagramme d'erreur de linéarité : l'erreur de linéarité désigne l'écart maximal par rapport à la courbe
idéale.
Dans le cas d'un montage non noyé, l'erreur de linéarité est spécifiée pour l'objet de mesure normalisé. Les
dispositions de montage et/ou les objets mesurés divergents donneront lieu à une erreur de linéarité diver-
gente. Baumer propose également des détecteurs linéarisés pour des configurations spécifiques au client.
Pour de plus amples informations sur ce point, prière de contacter Baumer.
Sauf indication contraire, l'erreur de linéarité indiquée dans la fiche technique s'applique toujours à l'ensemble
de la plage de mesure sd. Pour certains détecteurs, qui disposent d'une courbe caractéristique extrêmement
linéaire au sein d'une plage de mesure réduite, l'erreur de linéarité sera indiquée pour les deux plages de
mesure.
4.4 Objet mesuré
En général, l'objet effectivement mesuré se différencie par sa forme et / ou son matériau de la plaquette de
mesure normalisée. Il est possible d'estimer le degré d'influence comme le décrivent les paragraphes qui
suivent.
Grandeur de l'objet
4.4.1
La distance de mesure maximale se réduit si l'objet à mesurer est plus petit que la plaquette de mesure nor-
malisée. Ce qui signifie que le niveau de sortie maximal (out_max) sera atteint comme sd_max dès une
courte distance. Par contre, pour les objets mesurés plus grands, la caractéristique de sortie ne sera que
faiblement modifiée.
fr_BA_IRxx.Dxxx_v4.0.docx
18.07.2016 16:01/lop V4.0 ANW_81146130
Erreur de linéarité
7/13
Baumer Electric AG
Frauenfeld, Suisse
