Toro Workman HDX Instructions De Montage page 4

Installation du kit radiateur
1. Déposez le radiateur existant et les fixations associées.
2. Déposez l'ensemble support de radiateur existant et les fixations associées.
3. Installez l'ensemble support de radiateur neuf.
4. Installez le radiateur et le ventilateur de refroidissement, et le faisceau.
5. Pose du support de radiateur supérieur et des fixations associées.
6. Posez la plaque de montage inférieure et les fixations associées.
7. Posez la plaque de montage supérieure et les fixations associées.
8. Coupez le flexible existant entre le radiateur et le vase d'expansion à 66 cm, et acheminez le flexible
comme montré ci-dessous.

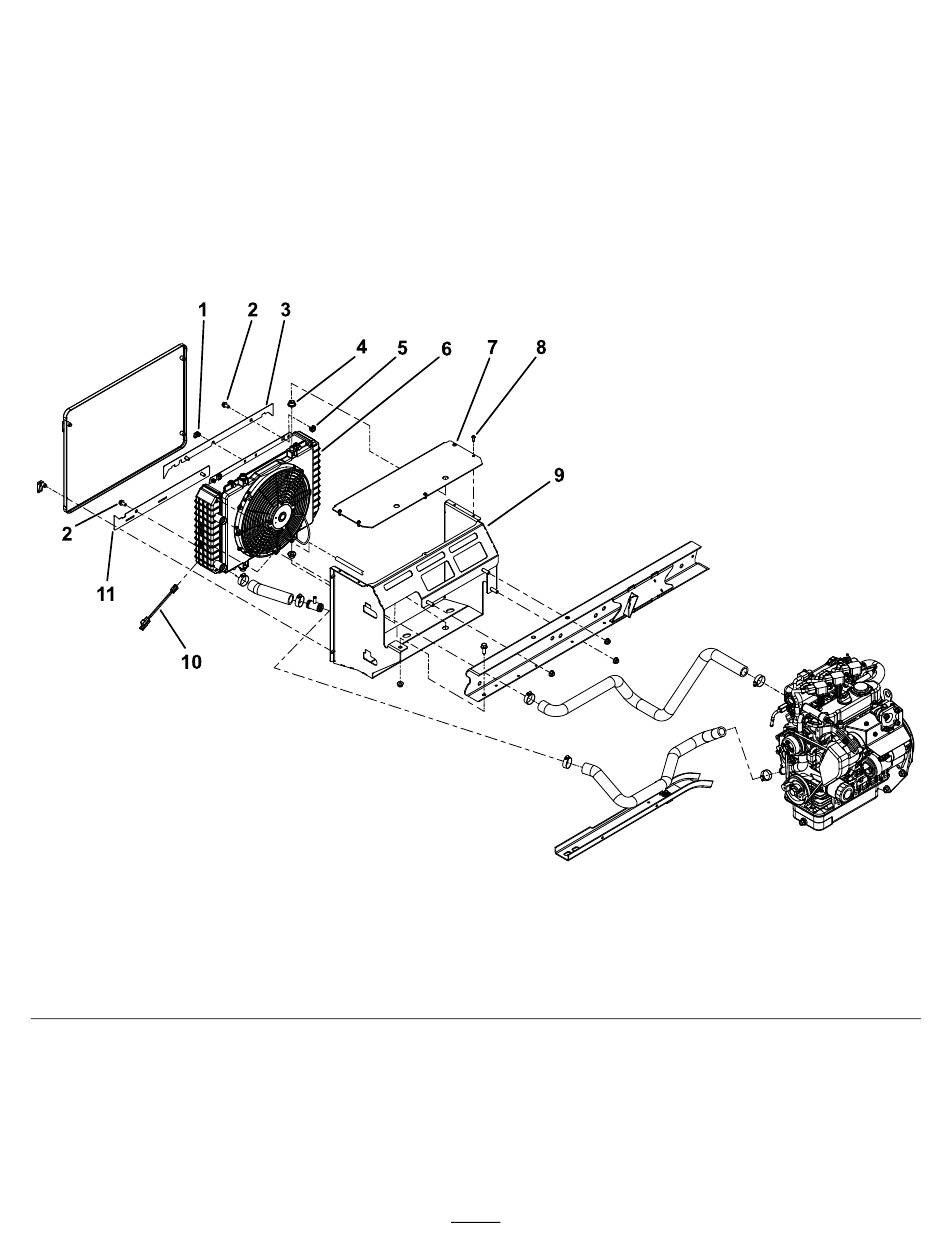

1. Ressort de verrou
2. Boulon à tête hexagonale
(5/16" x ⅝")
3. Plaque de montage
supérieure
4. Bague à embase
5. Écrou carré
6. Radiateur
7. Support de radiateur
supérieur
8. Vis
9. Support de radiateur
4
10. Faisceau de câblage volant
11. Plaque de montage
inférieure
g477810
