6.1.1 Purge du système hydraulique
Outils nécessaires : Douille hexagonale, clé à fourche
1. Régler la pression sur la soupape de contrôle de la pression à 0 bar.
2. Dévisser le bouchon d'étanchéité (pos.
3. Remplacer ce capuchon d'étanchéité par le connecteur en L fourni à l'aide d'une clé à fourche.
4. Débrancher le tuyau pneumatique de la soupape d'échappement rapide située à la base du multiplicateur de
pression.
5. Insérer le tuyau pneumatique dans le connecteur en L.
6. Augmentez lentement la pression sur la soupape de contrôle de la pression jusqu'à 0,2 bar.
7. Appuyez sur la pédale et maintenez-la enfoncée.
8. Desserrez lentement la vis de mise à l'air libre située à l'arrière du boîtier hydraulique à l'aide d'une clé Allen
d'environ 4 tours jusqu'à ce que l'huile sorte sans bulles. (pos.
9. Refermer la vis de purge tout en maintenant la pédale enfoncée.
10. Relâcher la pédale.
11. Remettre la pression à 0 bar au niveau de la vanne de régulation de pression.
12. Retirer le tuyau pneumatique du connecteur en L du multiplicateur de pression.
13. Réinsérer le tuyau pneumatique dans la valve à dégagement rapide située à la base du multiplicateur.
14. Dévisser le connecteur en L.
15. Remplacer le connecteur en L par le bouchon d'étanchéité.

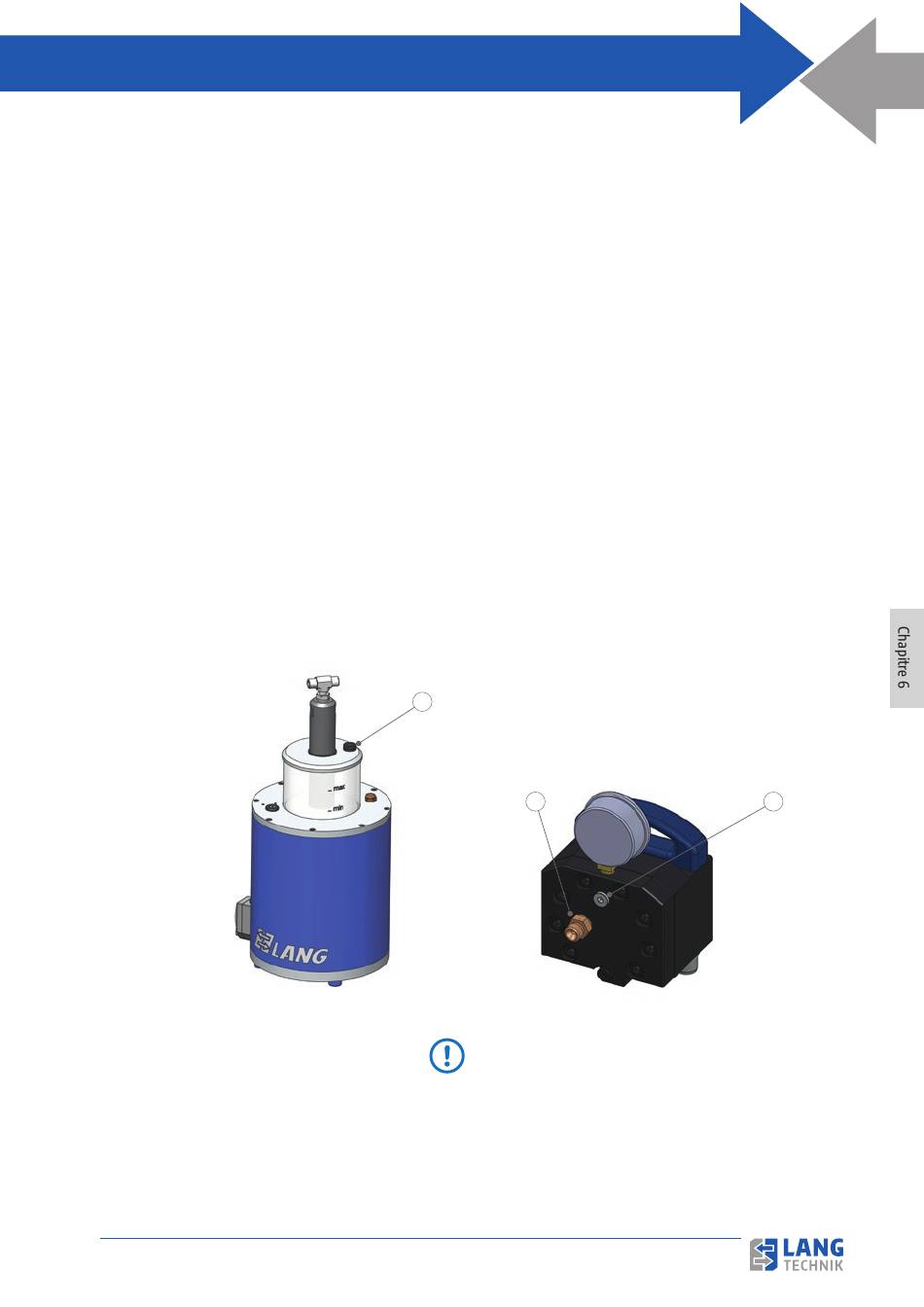

Figure 8 : Multiplicateur de pression pneumatique-hydraulique
REMARQUE Unité de marquage double :
6
Entretien et dépannage
①
figure 8) du réservoir d'huile du multiplicateur.
1
Le système hydraulique est purgé simultanément à
l'unité de marquage double.
②
Figure 9)
1
Figure 9 : Boîtier hydraulique
17
