12

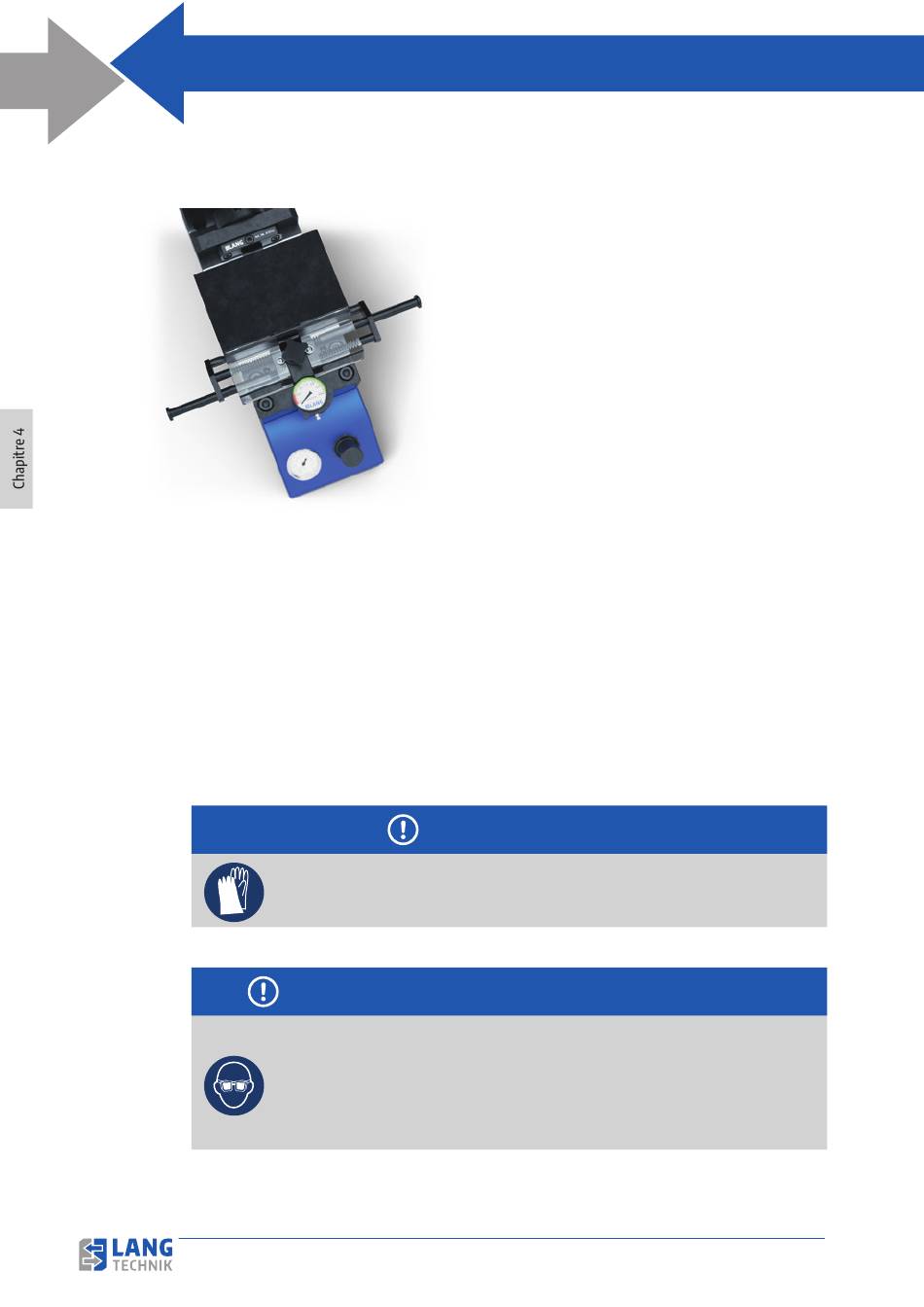

4.4.2 Positionnement avec le dispositif de centrage
4.5 Montage des mors de marquage
Vos mors de marquage sont déjà montés à la livraison. Si vous souhaitez remonter les mors de marquage avec des
parallèles après le démontage, procédez comme ci-dessous.
1. Positionner les mors de marquage sur les douilles d'ajustage et les visser aux deux mors porteurs. Les bandes
2. Appuyez sur les barres de support de manière à ce qu'elles soient alignées sur le guide du corps de la base de
4.6 Réglage et contrôle de la pression de marquage
4
Processus de marquage
de support correspondantes sont déjà prémarquées de manière lâche sur les mors de marquage.
marquage et serrez les vis. Si elles ne sont pas alignées, la pièce sera marquée en biais, puis serrée en biais dans
l'étau à 5 axes.
Vous risquez de vous blesser sur les arêtes tranchantes lorsque vous travaillez avec la pièce brute.
Porter des gants de protection pour manipuler les pièces à arêtes vives.
ATTENTION : RISQUE DE BLESSURE EN CAS D'INSERTION INCORRECTE DES PIECES
Les pièces à marquer doivent reposer correctement sur les rails de support des mors de marquage.
Si les pièces ne sont pas positionnées correctement, elles risquent de bouger pendant le
Appuyez la pièce à marquer contre la butée de la pièce et assurez-vous que la pièce repose bien
sur les parallèles des mors de marquage. Portez des lunettes de protection pour votre sécurité.
Placez la pièce sur les parallèles et positionnez-la à peu près au centre entre les
mors de marquage à l'aide de l'échelle. Tournez la poignée transversale jusqu'à
la butée. La pièce est maintenant centrée.
Le dispositif de centrage est disponible séparément en tant qu'acces-
soire et peut être commandé sous le numéro d'article. 50151.
Il est également disponible en set avec le dispositif de mesure de la
profondeur de marquage sous la réf. 50150.
ATTENTION : RISQUE DE COUPURE
Mesures :
marquage et de vous blesser.
Mesures :
