4.3 Réglage des dimensions de la pièce
Il existe un risque d'écrasement des doigts lors du réglage manuel et du positionnement de l'unité de
Soyez prudent lorsque vous remettez en place les boulons de verrouillage. Ne pas passer la main entre les
Pour un réglage grossier
Toutes les versions de l'étau de marquage disposent d'un réglage progressif de la largeur de marquage. Le pas est
de 25 mm. Tirez la poignée de l'archet jusqu'à la position finale supérieure et déplacez le boîtier jusqu'à la position
souhaitée. Remettez la poignée en place. Veillez à ce qu'elle soit bloquée au maximum afin d'éviter tout réglage
involontaire.
Pour le réglage fin
Le réglage fin du mors porteur mobile s'effectue par l'intermédiaire de la tige filetée. Réglez la tige filetée de manière
à ce qu'il y ait un espace d'air de 0,5 à 1,0 mm entre la pièce à usiner et la pointe de la dent de marquage.

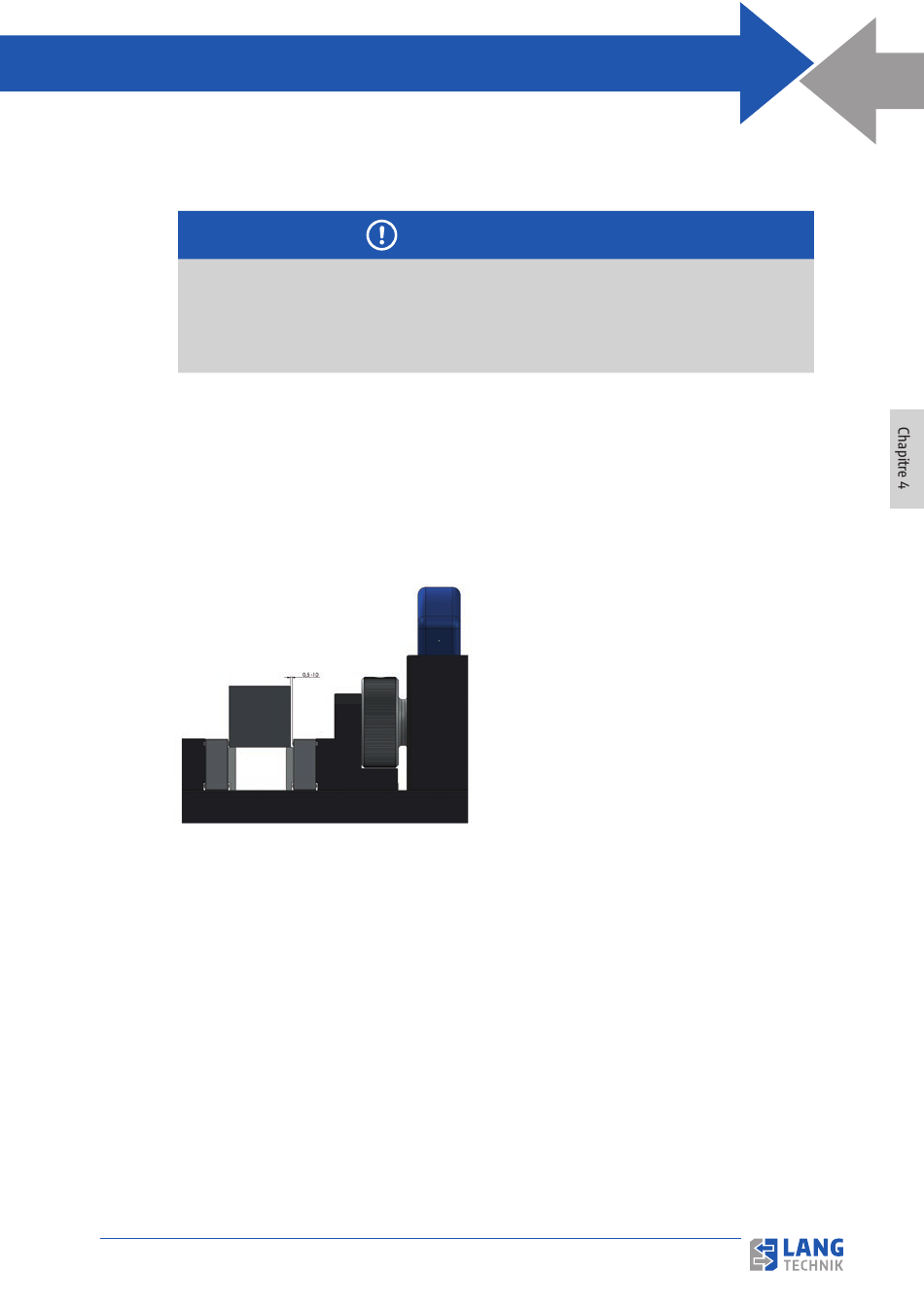

Figure 4 : Distance entre les dents de marquage et la pièce à usiner
4.4 Positionnement de la pièce
Positionnez la pièce brute au centre entre les mors de marquage. L'échelle située sur le dessus des mors de mar-
quage constitue une première aide visuelle approximative. La position centrale exacte de la pièce peut être réglée à
l'aide de la butée de la pièce (4.4.1) ou du dispositif de centrage (4.4.2).
4.4.1 Positionnement avec la butée de la pièce
Pour augmenter la précision lors du positionnement de la pièce, vous pouvez utiliser la butée de pièce montée sur
le mors porteur fixe. Cela garantit un positionnement constant de la pièce au fil du temps. Le grand levier de serra-
ge permet de régler la hauteur et l'alignement dans le sens longitudinal. Le petit levier de serrage permet de régler
l'alignement de la butée latérale avec la graduation. L'insertion centrée de la pièce est assurée en réglant la moitié
de la largeur de la pièce sur la butée (par exemple, la valeur 50 pour une largeur de pièce de 100 mm).
4
Processus de marquage
ATTENTION : RISQUE D'ÉCRASEMENT
marquage en fonction de la longueur de la pièce.
Mesures :
deux mors.
11
