- Page 1 FA01295-FR Automatismes pour portails coulissants BKS08AGS BKS12AGS BKS18AGS BKS22AGS BKS18RGS BKS08ALS BKS12ALS BKS18ALS BKS22ALS MANUEL D'INSTALLATION Français...
- Page 3 SAV à l'adresse https://www.came.com/global/en/contact-us ou au numéro de téléphone indiqué sur le site. La data de fabrication est indiquée dans le lot de production imprimé sur l'étiquette du produit. Si nécessaire, nous contacter à l'adresse https://www.came. com/global/en/contact-us.
- Page 4 MISE AU REBUT ET ÉLIMINATION CAME S.p.A. adopte dans ses établissements un Système de Gestion Environnementale certifié et conforme à la norme UNI EN ISO 14001 qui garantit le respect et la sauvegarde de l'environnement. Nous vous demandons de poursuivre ces efforts de sauvegarde de l'environnement, que CAME considère comme l'un des fondements du développement de ses propres stratégies opérationnelles et de marché, en observant tout simplement de brèves indications en matière d'élimination :...

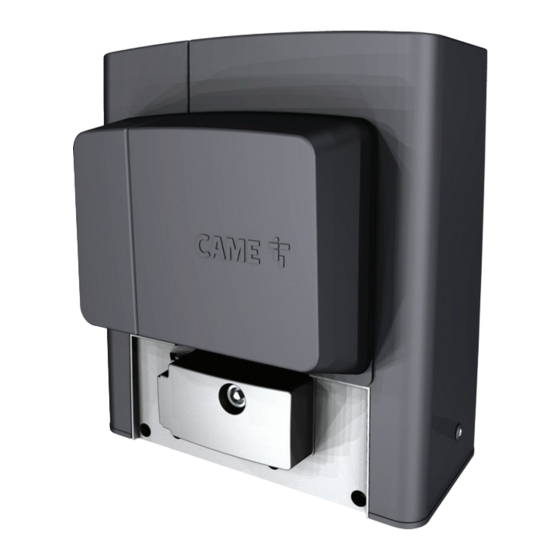

- Page 5 Les dimensions sont exprimées en millimètres, sauf indication contraire. Description 801MS-0070 BKS08AGS - Automatisme avec moteur 230 V, carte électronique avec affichage de programmation, décodage radio incorporé et fin de course mécaniques pour portails coulissants jusqu’à 800 kg et 20 m de longueur. Couvercle gris RAL7024. 801MS-0080 BKS12AGS - Automatisme avec moteur 230 V, carte électronique avec affichage de programmation, décodage radio incorporé...
- Page 6 Support pour carte électronique Couvercle frontal Carte électronique Motoréducteur Ailettes de fin de course Ventilateur* Transformateur Condensateur Étriers de fixation du logement des accessoires (en option) Fin de course mécanique Volet de déblocage Plaque de fixation Éléments de fixation * Pour BKS08AGS uniquement...
- Page 7 Carte électronique Les fonctions sur les contacts d'entrée et de sortie, les réglages des temps et la gestion des utilisateurs sont configurés et visualisés sur l'afficheur. Toutes les connexions sont protégées par des fusibles rapides. Pour un fonctionnement correct, IL EST OBLIGATOIRE, avant d'enficher la carte, DE METTRE HORS TENSION et de déconnecter les éventuelles batteries. Avant d'intervenir sur l'armoire de commande, mettre hors tension et déconnecter les éventuelles batteries.
- Page 8 Dimensions Limites d'utilisation MODÈLES BKS08AGS BKS12AGS BKS18AGS BKS22AGS BKS18RGS BKS08ALS BKS12ALS BKS18ALS BKS22ALS Longueur maximum vantail Poids maximum vantail (kg) 1200 1800 2200 1800 1200 1800 2200...
- Page 9 Données techniques MODÈLES BKS08AGS BKS12AGS BKS18AGS BKS22AGS BKS18RGS Alimentation (V - 50/60 Hz) 230 AC 230 AC 230 AC 230 AC 120 AC Alimentation moteur (V) 230 AC 230 AC 230 AC 230 AC 120 AC Consommation en stand-by (W) Puissance (W) Condensateur (μF)
- Page 10 Le calcul des cycles de fonctionnement se réfère à un portail d’une longueur standard de référence de la partie coulissante, installé selon les règles de l’art, sans conflit mécanique ni aucun frottement accidentel. Ces cycles sont mesurés à une température ambiante de 20°C conformément à la Norme EN 60335-2-103. MODÈLES BKS08AGS BKS12AGS BKS18AGS...
- Page 11 Types de câbles et épaisseurs minimum Longueur du câble (m) jusqu’à 20 de 20 à 30 Alimentation 230 VAC 3G x 1,5 mm² 3G x 2,5 mm² Alimentation moteur 230 VAC 3G x 1,5 mm² 3G x 2,5 mm² Micro-interrupteurs de fin de course *n°...
- Page 12 INSTALLATION Les illustrations suivantes ne sont que des exemples étant donné que l'espace pour la fixation de l'automatisme et des accessoires varie en fonction de la zone d'installation. C'est donc l'installateur qui doit choisir la solution la plus indiquée. Les dessins illustrent l’automatisme installé à gauche. Opérations préliminaires Creuser la fosse pour le coffrage.
- Page 13 Insérer les vis fournies dans la plaque de fixation. Bloquer les vis à l’aide des écrous fournis. Extraire les agrafes préformées à l'aide d'un tournevis. Introduire la plaque de fixation dans la grille en fer. Les tuyaux doivent passer à travers les trous prévus. UNI 5739 12 X 70 Positionner la plaque de fixation selon les dimensions indiquées sur le dessin.
- Page 14 Enlever les écrous des vis. Introduire les câbles électriques dans les gaines jusqu'à ce qu'ils sortent d'environ 600 mm. Préparation de l'automatisme Enlever le couvercle frontal. Enlever le couvercle de l'automatisme. Positionner l’automatisme sur la plaque de fixation. Les câbles électriques doivent passer sous la caisse de l’automatisme Soulever l’automatisme de 5 à...
- Page 15 Fixation de la crémaillère Débloquer l’automatisme. Poser la crémaillère sur le pignon. Souder ou fixer la crémaillère au portail sur toute sa longueur. Pour l'assemblage des modules de la crémaillère, positionner un morceau de rebut sous le point de jonction et le bloquer au moyen de deux mors. Réglage de l’accouplement pignon-crémaillère Ouvrir et fermer le portail manuellement.
- Page 16 Fixation de l'automatisme Ne fixer qu’après avoir réglé l'accouplement pignon-crémaillère. Fixer l’automatisme à la plaque de fixation à l'aide des butées et des écrous. Détermination des points de fin de course Ouvrir le portail. Glisser l'ailette de la butée de fin de course d'ouverture sur la crémaillère. Le ressort doit faire déclencher le micro-interrupteur.
- Page 17 Fermer le portail. Glisser l'ailette de fin de course de fermeture sur la crémaillère. Le ressort doit faire déclencher le micro-interrupteur. Fixer l’ailette de fin de course de fermeture à l’aide des vis sans tête (fournies). ~ 20 mm...
- Page 18 BRANCHEMENTS ÉLECTRIQUES Passage des câbles électriques Effectuer les branchements électriques selon les dispositions en vigueur. Les câbles électriques ne doivent pas entrer en contact avec des parties pouvant devenir chaudes durant l’utilisation (ex. : moteur et transformateur). Passe-câbles du support de carte 120 / 230 V AC 50/60 Hz 10 11 TS 1...
- Page 19 Sortie alimentation pour accessoires La sortie alimente normalement en 24 VAC. La somme des absorptions des accessoires connectés ne doit pas dépasser 20 W. 10 11 TS 1 Limiteur de couple Câble gris Câble marron Câble rouge Câble noir Câble blanc Pour varier le couple moteur, déplacer la cosse indiquée sur l'une des 4 positions : de 1 (minimum) à...
- Page 20 Dispositifs de commande Clavier à code Lecteur pour cartes Sélecteur transpondeur Bouton d'ARRÊT (contact NF) Arrête l'automatisme et désactive l’éventuelle fermeture automatique. Utiliser un dispositif de commande pour reprendre le mouvement. Si le contact est utilisé, il doit être activé pendant la programmation. Voir fonction [F1 - Arrêt total].
- Page 21 Dispositifs de sécurité Pendant la programmation, configurer le type d'action que le dispositif connecté à l'entrée doit effectuer. Connecter les dispositifs de sécurité aux entrées CX et/ou CY. En cas d'utilisation des contacts CX et/ou CY, les activer en phase de programmation. Voir fonction [F2] et/ou [F3].
- Page 22 Photocellules DXR - DLX Photocellules DXR - DLX Connexion standard Connexion avec test de sécurité Voir fonction [Test sécurité]. 10 11 TS 1 2 3 3P 4 5 7 CX CY 10 11 TS 1 2 3 3P 4 5 7 CX CY 10 11 OUT 10 11 SY 10 11 OUT...
- Page 23 PROGRAMMATION Fonction des touches de programmation Touche ESC La touche ESC permet d’effectuer les opérations décrites ci-après. Sortir du menu Annuler les modifications Revenir à la page-écran précédente Arrêter l’automatisme Touches < > Les touches < > permettent d’effectuer les opérations décrites ci-après. Naviguer dans les options du menu Augmenter ou diminuer une valeur Fermer ou ouvrir l’automatisme...
- Page 24 Action maintenue Avec la fonction activée, le mouvement de l'automatisme (ouverture contact 2-3 ou fermeture contact 2-4) est interrompu au relâchement du dispositif de commande. L’activation de cette fonction désactive tous les autres dispositifs de commande. Action maintenue OFF (par défaut) Commande 2-7 Associe une commande au dispositif connecté...
- Page 25 Temps préclignotement Configure le temps d'activation anticipée du clignotant connecté sur E1-W avant chaque manœuvre. Temps préclignotement OFF (par défaut) De 1 à 10 secondes Temps lampe d'accueil Définit pendant combien de secondes la lampe supplémentaire (configurée comme lampe d'accueil) reste allumée après une manœuvre d'ouverture ou de fermeture. Temps lampe d'accueil de 60 à...
- Page 26 RIO ED T1 Permet d'associer une fonction parmi celles prévues à un dispositif de sécurité sans fil. La fonction n'apparaît qu'en présence de la carte d'interface RIO Conn. RIO ED T1 OFF (par défaut) P0 = Arrête le portail et désactive l’éventuelle fermeture automatique. Utiliser un dispositif de commande pour reprendre le mouvement.
- Page 27 Supprimer utilisateur Permet d'effacer un des utilisateurs enregistrés. Supprimer utilisateur Se servir des flèches pour choisir le numéro associé à l’utilisateur à éliminer. Il est également possible d’actionner le dispositif de commande associé à l’utilisateur que l’on souhaite éliminer. Appuyer sur ENTER pour confirmer. L'écran affichera CLr pour confirmer l'élimination.
- Page 28 MESSAGES D'ERREUR Erreur test services échoué Erreur temps de fonctionnement Erreur porte dispositif de déblocage ouverte Obstacle détecté durant la fermeture Obstacle détecté durant l’ouverture Dépassement du nombre maximum d'obstacles détectés consécutivement Erreur émetteur incompatible Erreur le système sans fil ne communique pas Erreur le système sans fil n’est pas configuré...
- Page 29 FONCTIONNEMENT VIS-À-VIS Commande unique de deux automatismes connectés. Branchements électriques Connecter les deux cartes électroniques avec un câble UTP CAT 5. Insérer une carte RSE sur les deux cartes électroniques. Effectuer le branchement électrique des dispositifs et des accessoires. Les dispositifs et les accessoires doivent être connectés sur la carte électronique qui sera configurée comme MASTER. Pour les branchements électriques des dispositifs et des accessoires, voir le chapitre BRANCHEMENTS ÉLECTRIQUES.
